2.1.8.1 主要接口

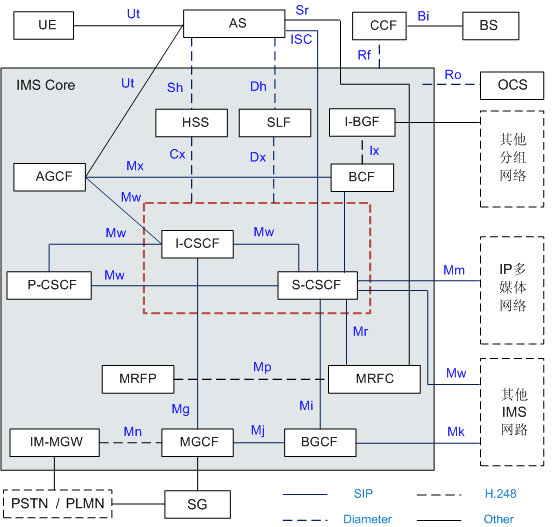

华为IMS（IP Multimedia Subsystem）域内和互通部分支持的主要接口如图1所示。只体现信令接口，不体现媒体接口。
图 1IMS域内和互通部分接口

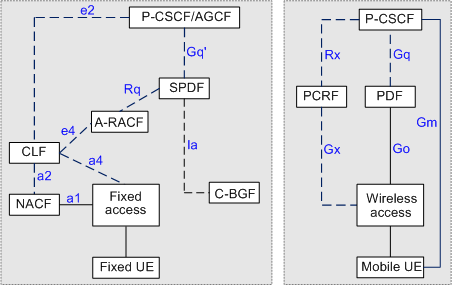

IMS接入部分支持的主要接口如图2所示。
图 2IMS接入部分接口
IMS相关协议接口的简单描述如表1所示。
|----------------------------|----------------------------------------------------------------------------|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|------------------------------------------------------------------------------|
| 表 1 IMS 相关协议接口 | | | |
| 接口 | 位置 | 作用 | 协议 |
| Gm | Gm接口位于IMS用户终端与P-CSCF（Proxy-Call Session Control Function）之间。 | Gm接口用于IMS用户的注册及会话控制。 此接口支持IPv4和IPv6。 | SIP |
| Mw | Mw接口位于CSCF之间。 | Mw接口用于IMS登记及会话流程中CSCF之间的消息通讯及代理前转。 此接口支持IPv4和IPv6。 | SIP |
| Gq | Gq接口位于P-CSCF与PDF之间。 | P-CSCF通过该接口向PDF通知当前会话与承载相关的信息，以便PDF执行基于本地策略的QoS（Quality of Service）授权判决（SBLP），并与其他骨干网PDF互通，以寻找到对端接入网/互通节点的QoS保障路径。 此接口支持IPv4和IPv6。P-CSCF支持IPv4和IPv6，PDF设备是否支持IPv4和IPv6需要根据实际情况确定。 说明： 当P-CSCF实体功能由SE2900实现时，不支持此接口功能。 | Diameter |
| Gq' | Gq'接口位于P-CSCF与SPDF（Service-based Policy Decision Function）之间。 | 与Gq功能相同。 此接口支持IPv4和IPv6。P-CSCF支持IPv4和IPv6，SPDF设备是否支持IPv4和IPv6需要根据实际情况确定。 说明： 当P-CSCF实体功能由SE2900实现时，不支持此接口功能。 | Diameter |
| Go | Go接口位于PDF和GGSN（Gateway GPRS Support Node）之间。 | Go接口用于将QoS策略下发到IP接入网汇聚节点完成策略执行。 此接口只支持IPv4。 | COPS |
| Gx | Gx接口位于PCRF（Policy and Charging Rules Function）和PCEF之间。 | PCRF通过Gx接口向PCEF下发安装和删除相关计费策略，PCEF通过Gx接口向PCRF上报相关承载事件。 此接口支持IPv4和IPv6。 | Diameter |
| Cx | Cx接口位于CSCF与HSS之间。 | Cx接口主要交互的信息包含： 此接口支持IPv4和IPv6。 * I-CSCF（Interrogating-Call Session Control Function）选择S-CSCF（Serving-Call Session Control Function）时所需的必要信息。 * CSCF到HSS的路由信息查询。 * CSCF从HSS中获取有关漫游授权的相关信息。 * CSCF从HSS下载IMS用户接入鉴权所需的安全参数。 * HSS向CSCF传送IMS会话过滤器签约数据。 | Diameter |
| Dx | Dx接口位于CSCF与SLF（Subscription Locator Function）之间。 | Dx接口用于在IMS运营商拥有多个HSS签约数据库的情况下，由CSCF从SLF选择获取拥有被处理用户签约业务数据的HSS地址。在运营商仅有一个HSS的情况下，该接口不再需要。 此接口支持IPv4和IPv6。 | Diameter |
| Mg | Mg接口位于CSCF与MGCF（Media Gateway Control Function）之间。 | CSCF通过Mg接口间接控制与其他非IMS网络，包括PSTN（Public Switched Telephone Network）/无线CS网络、其他基于IP承载的移动3G R4网络、固定NGN（Next Generation Network）网络等。 此接口IPv6支持情况描述如下： * 当UGC3200作为MGCF时，不支持IPv6，此时I-CSCF和MGCF之间只能使用IPv4互通。 * 当其他厂商设备作为MGCF支持IPv6，此时I-CSCF和MGCF之间可以使用IPv4和IPv6互通。 | SIP |
| Mi | Mi接口位于S-CSCF与BGCF（Breakout Gateway Control Function）之间。 | Mi接口允许S-CSCF将会话控制信令前转到BGCF，由BGCF选择相合适MGCF，完成到传统窄带PSTN、3G/2G CS网络互通。 此接口支持IPv4和IPv6。 | SIP |
| Mj | Mj接口位于BGCF与MGCF之间。 | Mj接口主要功能是在IMS网络和PSTN/CS域网络互通时，在BGCF和MGCF之间传递会话控制信令。 此接口IPv6支持情况描述如下： * 当UGC3200作为MGCF时，不支持IPv6，此时BGCF和MGCF之间只能使用IPv4互通。 * 当其他厂商设备作为MGCF支持IPv6，此时BGCF和MGCF之间可以使用IPv4和IPv6互通。 | SIP |
| Mk | Mk接口位于BGCF之间。 | Mk接口主要功能是从与主叫S-CSCF在同一网络中的BGCF将会话控制信令转发到互通节点MGCF所在网络的BGCF。 此接口支持IPv4和IPv6。 | SIP |
| Mm | Mm接口位于CSCF/IBCF//BGCF与其他IMS网络之间。 | CSCF通过Mm接口与其他IMS网络进行互通。 此接口支持IPv4和IPv6。 | SIP |
| Mr | Mr接口位于CSCF与MRFC（Multimedia Resource Function Controller）之间。 | S-CSCF通过Mr接口从MRFC获取相关网络资源的服务，如放音、收号、会议桥、视频流媒体等。 此接口支持IPv4和IPv6。 | SIP |
| Mx | Mx接口位于BCF与CSCF、AGCF（Access Gateway Control Function）、BGCF之间。 | Mx接口用于IMS与其他分组网络的互通。 BCF和AGCF之间的Mx接口只支持IPv4，BCF和CSCF、BGCF之间的Mx接口支持IPv4和IPv6。 | SIP |
| ISC | ISC接口位于S-CSCF与AS之间。 | S-CSCF依据从HSS中获得的IMS签约触发规则，以及来自IMS终端的SIP业务请求进行业务触发判断，并将会话路由到特定AS服务器以完成增值业务逻辑的最终处理。 此接口支持IPv4和IPv6。 | SIP |
| Rf | Rf接口位于CCF与CSCF、MRFC、BGCF、AS之间。 | Rf接口实现会话相关离线计费功能。 CCF和对接网元的Rf接口链路支持IPv4和IPv6，话单中的IP地址字段支持IPv4和IPv6。 | Diameter |
| Ro | Ro接口位于OCS（Online Charging System）与AS、OCG（Open Charge Gateway）实体间。 | Ro接口实现会话相关在线计费功能。 Ro接口链路支持IPv4和IPv6，话单中的IP地址字段支持IPv4和IPv6。 AS、MRFC支持IPv4和IPv6，OCS、OCG设备是否支持IPv4和IPv6需要根据实际情况确定。 | Diameter |
| Rx | Rx接口位于PCRF与AF（Application Function）之间。 | Rx接口用于交换应用层面的会话信息。该信息将作为PCRF进行策略和计费控制决策的部分输入。PCRF将与PCEF交换所决策的策略和计费控制规则。 此接口支持IPv4和IPv6。 | Diameter |
| Sh | Sh接口位于HSS与SIP AS或OSA-SCS之间。 | AS通过Sh接口查询HSS获取增值业务逻辑的相关数据，或同步相关数据到HSS。 此接口支持IPv4和IPv6。 | Diameter |
| Dh | Dh接口位于SLF与AS或OSA-SCS之间。 | Dh接口主要功能是AS根据给定的用户标识及归属域信息来确定用户数据所在的HSS的地址。 此接口支持IPv4和IPv6。 | Diameter |
| Mn | Mn接口位于MGCF与IM-MGW之间。 | MGCF通过Mn接口控制IM-MGW网关上的媒体流互通，以及特殊资源的调用。 此接口只支持IPv4。 | H.248 |
| Mp | Mp接口位于MRFC与MRFP之间。 | MRFC通过Mp接口控制MRFP进行放音、会议、DTMF（Dual Tone Multiple Frequency）收发等的控制。 此接口承载链路仍使用IPV4，信令内容支持携带IPV6。 说明： 3U MRP6600的信令内容不支持携带IPV6。 | H.248 |
| Mb | Mb接口位于UE与IP网络或IP网络与IP网络之间。 | Mb接口数据流属于承载接口的数据流。呼叫建立成功后，Mb接口用于承载来自UE（User Equipment）、IP网的业务数据流。 SBC和ATCA MRP的Mb接口支持IPv4和IPv6。 3U MRP6600的Mb接口仅支持IPv4。 | RTP（Real-time Transport Protocol）/RTCP（Real-time Transport Control Protocol） |
| Ut | Ut接口位于UE（User Equipment）与AS之间。 | 终端用户可以通过Ut接口在AS上管理、定制其业务选项。 此接口支持IPv4和IPv6。 | HTTPS |
| e2 | e2接口位于P-CSCF与CLF（Connectivity session Location and repository Function）之间。 | P-CSCF通过e2接口获取固网用户位置信息。 此接口只支持IPv4。 说明： 当P-CSCF实体功能由SE2900实现时，不支持此接口功能。 | Diameter |
| e4 | E4接口位于A-RACF（Access-Resource and Admission Control Function）与CLF之间。 | A-RACF通过e4接口获取用户配置信息。 此接口只支持IPv4。 | Diameter |
| Rq | Rq接口位于SPDF与A-RACF之间。 | SPDF通过Rq接口与A-RACF交互完成接入网的QoS资源控制。 此接口只支持IPv4。 | Diameter |
| Ia | Ia接口位于SPDF与C-BGF（Core Border Gateway Function）之间。 | Ia接口用于将QoS策略下发到C-BGF，完成策略执行。 此接口的承载链路只支持IPv4，信令内容支持IPv4和IPv6。C-BGF支持IPv4和IPv6，SPDF设备是否支持IPv4和IPv6需要根据实际情况确定。 说明： 当P-CSCF实体功能由SE2900实现时，不支持此接口功能。 | H.248 |
| Ix | Ix接口位于BCF和I-BGF之间。 | Ix接口用于BCF控制MRFP进行媒体地址和编解码转换。 此接口承载链路仍使用IPV4，信令内容支持携带IPV6。 | H.248 |
| Sr | Sr接口位于AS和MRFC之间。 | Sr接口用于控制MRFC通过AS获取VXML（VoiceXML）脚本。 此接口只支持IPv4。 | HTTP |
| a1 | a1接口位于NACF（Network Access Configuration Function）与接入网之间。 | a1接口用于接入网获得UE的IP地址位置等信息。 此接口只支持IPv4。 | DHCP |
| a2 | a2接口位于NACF与CLF之间。 | a2接口用于NACF向CLF注册被分配的IP地址和用户标识间的关联。 此接口只支持IPv4。 | Diameter |
| a4 | a4接口位于CLF和接入网之间。 | a4接口用于接入网传送用户网络配置信息给CLF。 此接口只支持IPv4。 | Diameter |
鉴权五元组 IK CK AUTN XRES RAND
Naming Authority Pointer，简称NAPTR，称为"名称权威指针"。是统一资源标识URI的一种定义格式，和ENUM技术相关。 即TEL格式转 SIP格式
根据ENUM技术将电话号码映射为DNS系统中的记录。这样一个电话号码变成了DNS中的域名形式。每个E.164号码形成的域名可以对应多条网络资源记录，称为统一资源标识URI。
SRV查询：
它是DNS服务器的数据库中支持的一种资源记录的类型，它记录了哪台计算机提供了哪个服务这么一个简单的信息。
SRV 记录：一般是为Microsoft的活动目录设置时的应用。
OSTA OPEN STANDARDS TELECOM architecture platform
Atca advanced telcom computing architecture
SAS serial attached small computer system interface
