32位汇编：实验12动态链接库

创建动态链接库（Sample.dll）

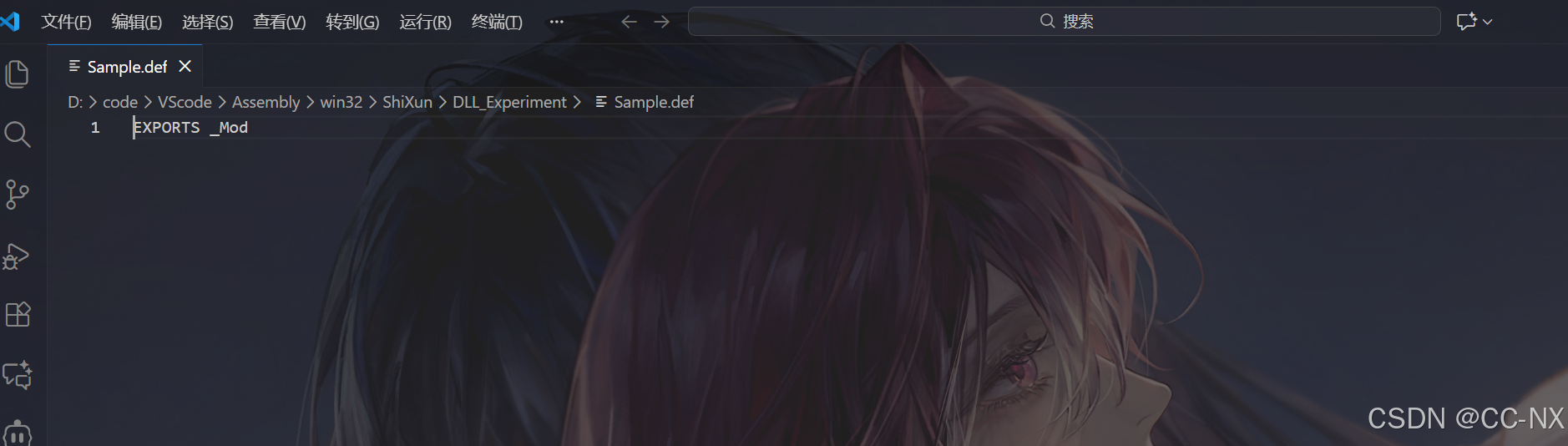

步骤1：创建导出定义文件 `Sample.def`

在实验目录下新建文本文件：

EXPORTS _Mod

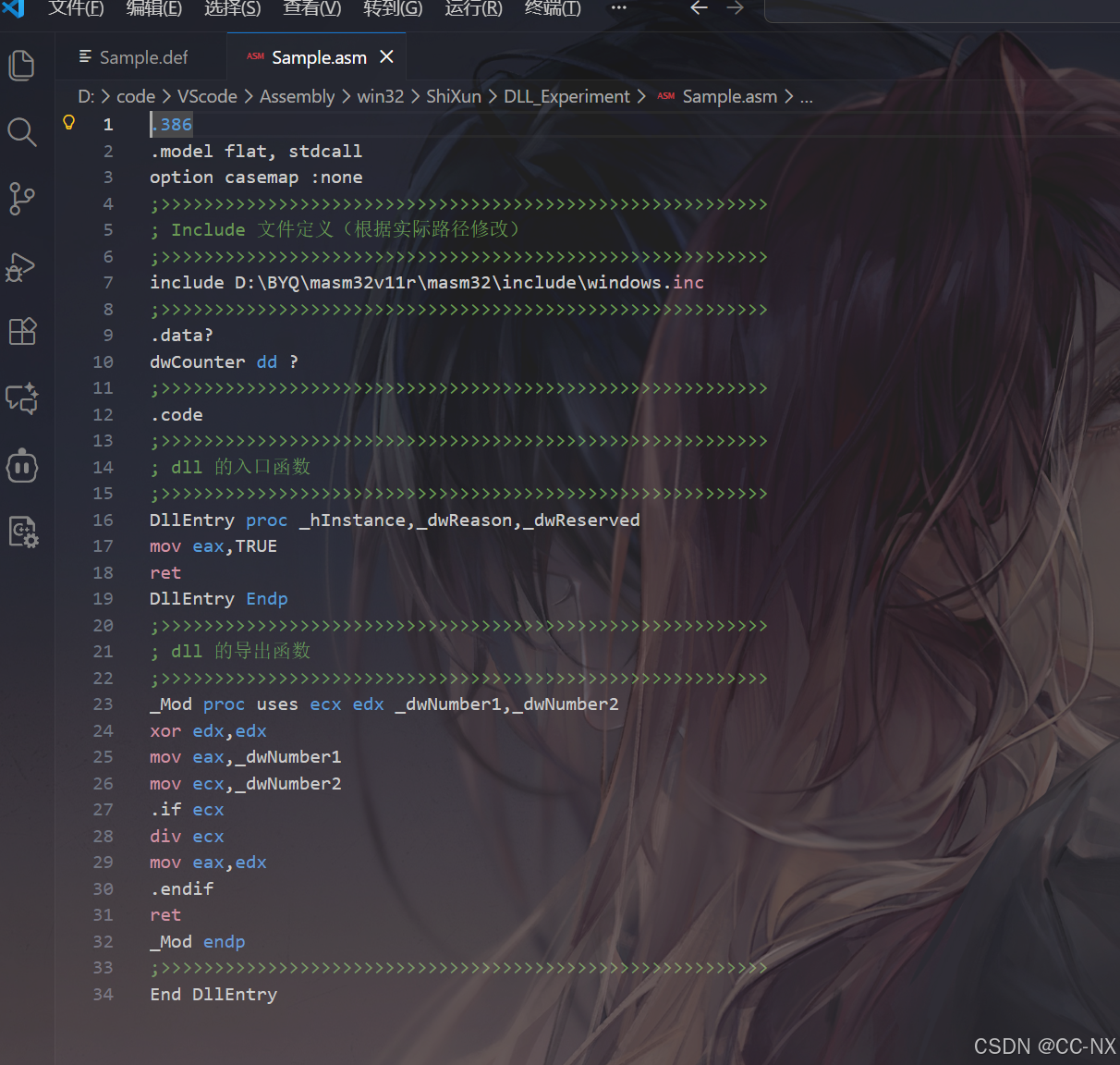

步骤2：创建DLL源代码 `Sample.asm`

同一目录下创建Sample.asm：

.386 .model flat, stdcall option casemap :none ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ; Include 文件定义（根据实际路径修改） ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> include D:\\BYQ\\masm32v11r\\masm32\\include\\windows.inc ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> .data? dwCounter dd ? ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> .code ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ; dll 的入口函数 ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> DllEntry proc _hInstance,_dwReason,_dwReserved mov eax,TRUE ret DllEntry Endp ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ; dll 的导出函数 ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> _Mod proc uses ecx edx _dwNumber1,_dwNumber2 xor edx,edx mov eax,_dwNumber1 mov ecx,_dwNumber2 .if ecx div ecx mov eax,edx .endif ret _Mod endp ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> End DllEntry

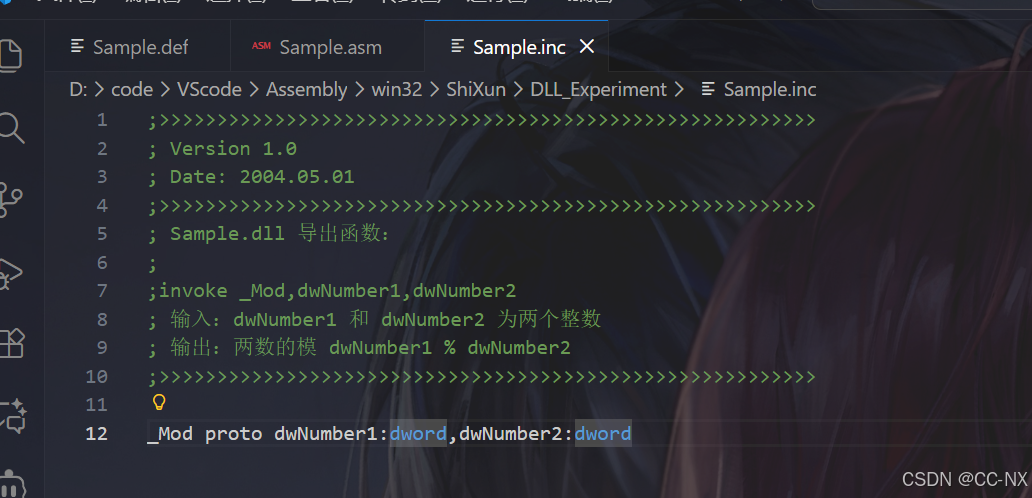

步骤3：创建头文件 `Sample.inc`

创建Sample.inc供调用方使用：

`;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ; Version 1.0 ; Date: 2004.05.01 ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ; Sample.dll 导出函数： ; ;invoke _Mod,dwNumber1,dwNumber2 ; 输入：dwNumber1 和 dwNumber2 为两个整数 ; 输出：两数的模 dwNumber1 % dwNumber2 ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

_Mod proto dwNumber1:dword,dwNumber2:dword`

步骤4：编译和链接DLL

打开命令提示符，执行：

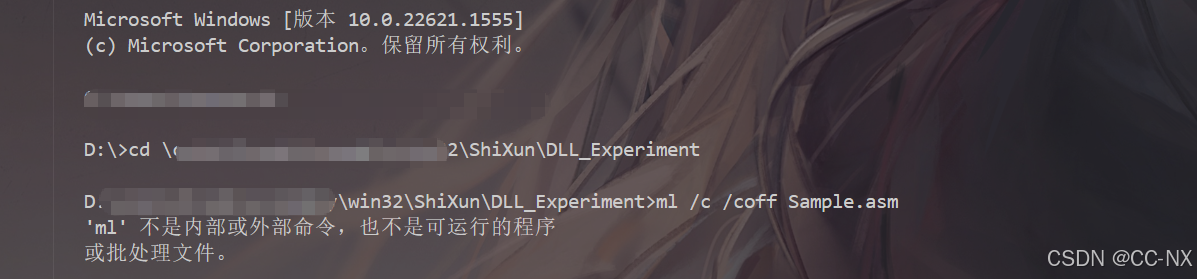

; 汇编生成目标文件 ml /c /coff Sample.asm

发现环境变量忘记添加了

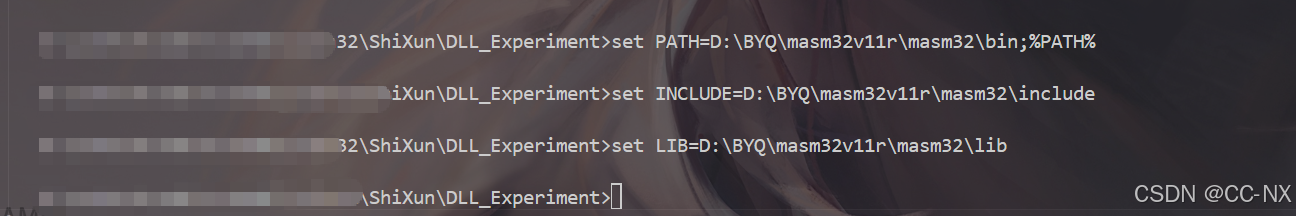

这里因为个人环境原因我们设置临时环境变量

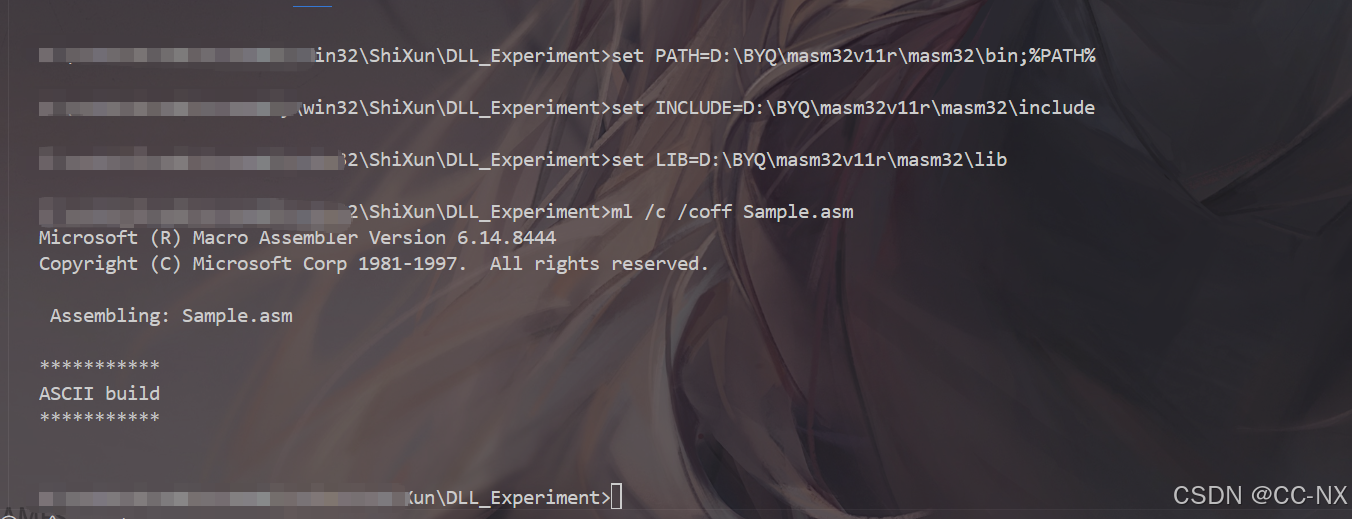

再次进行汇编

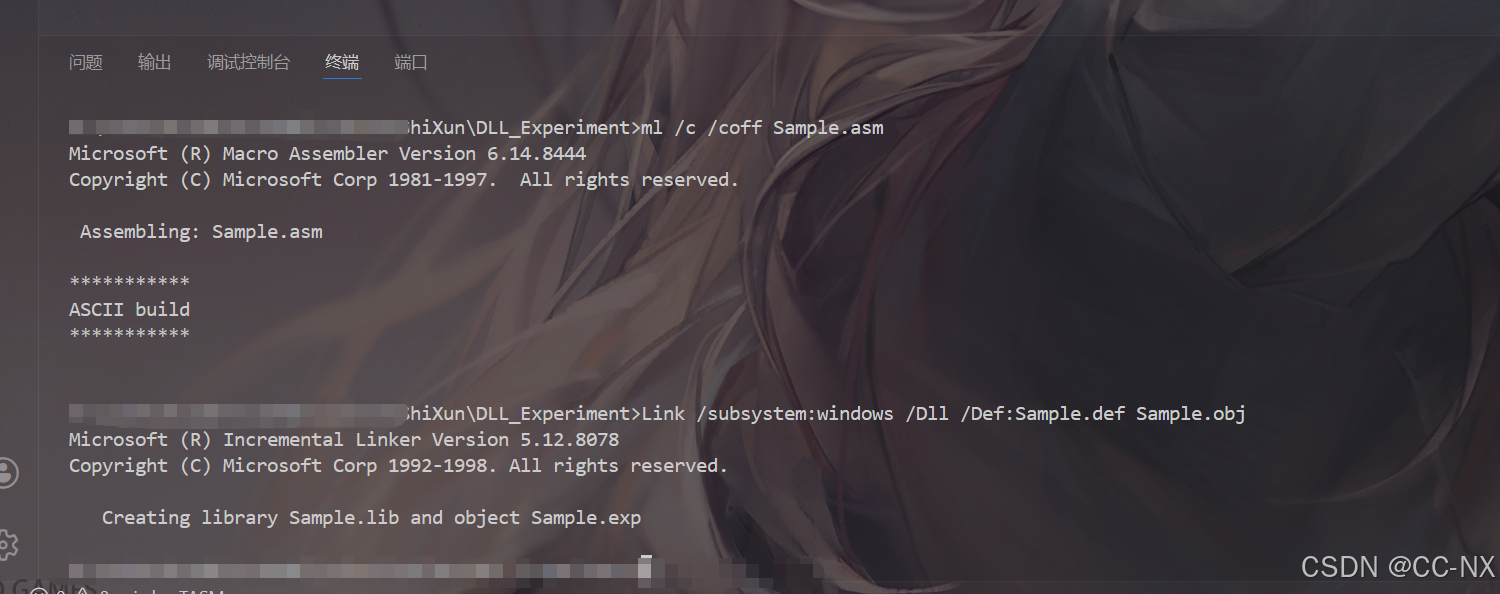

汇编成功 ; 链接生成DLL Link /subsystem:windows /Dll /Def:Sample.def Sample.obj

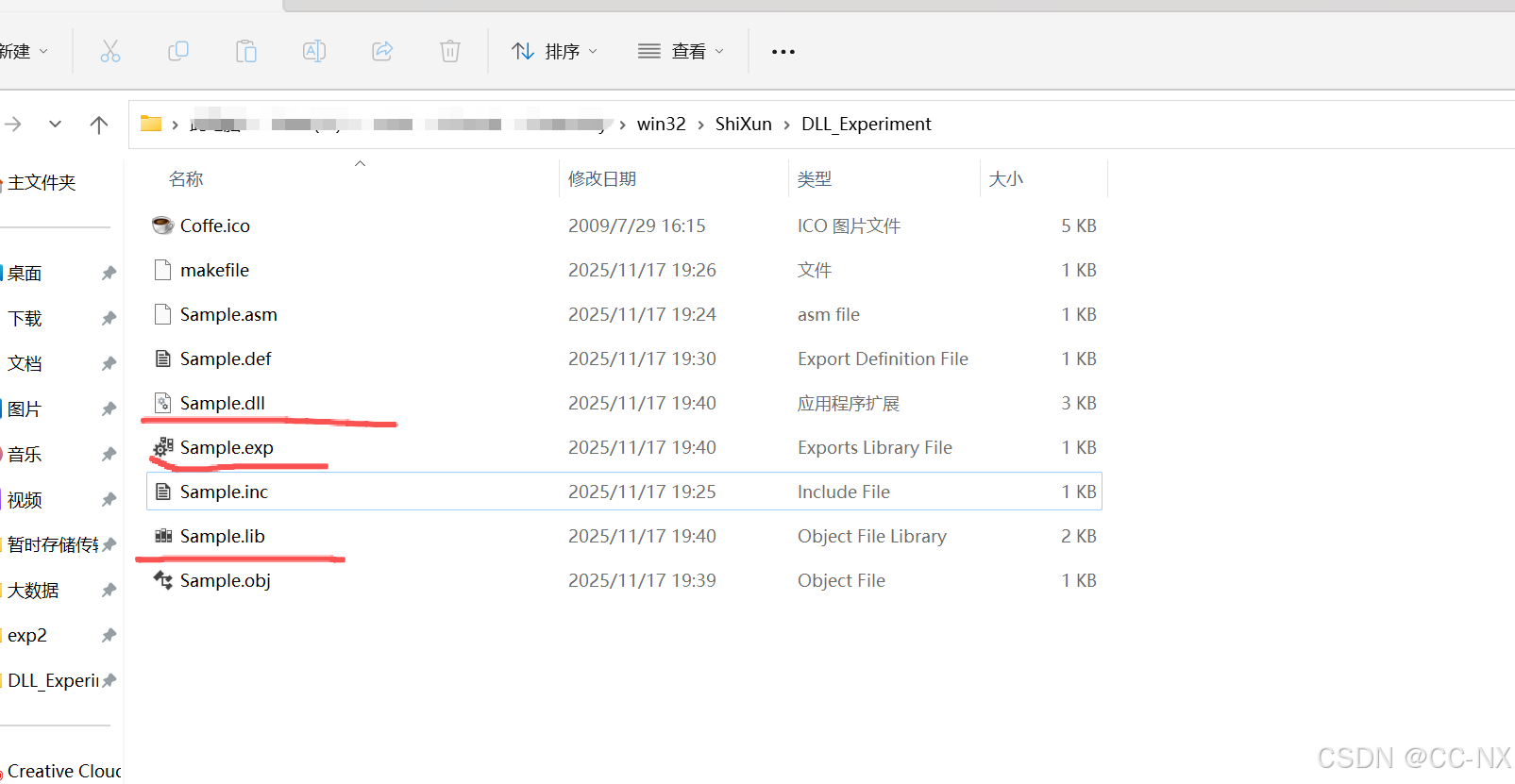

目录下生成 Sample.dll, Sample.lib, Sample.exp

创建调用程序（UseDll.exe）

步骤5：创建资源文件 `UserDll.rc`

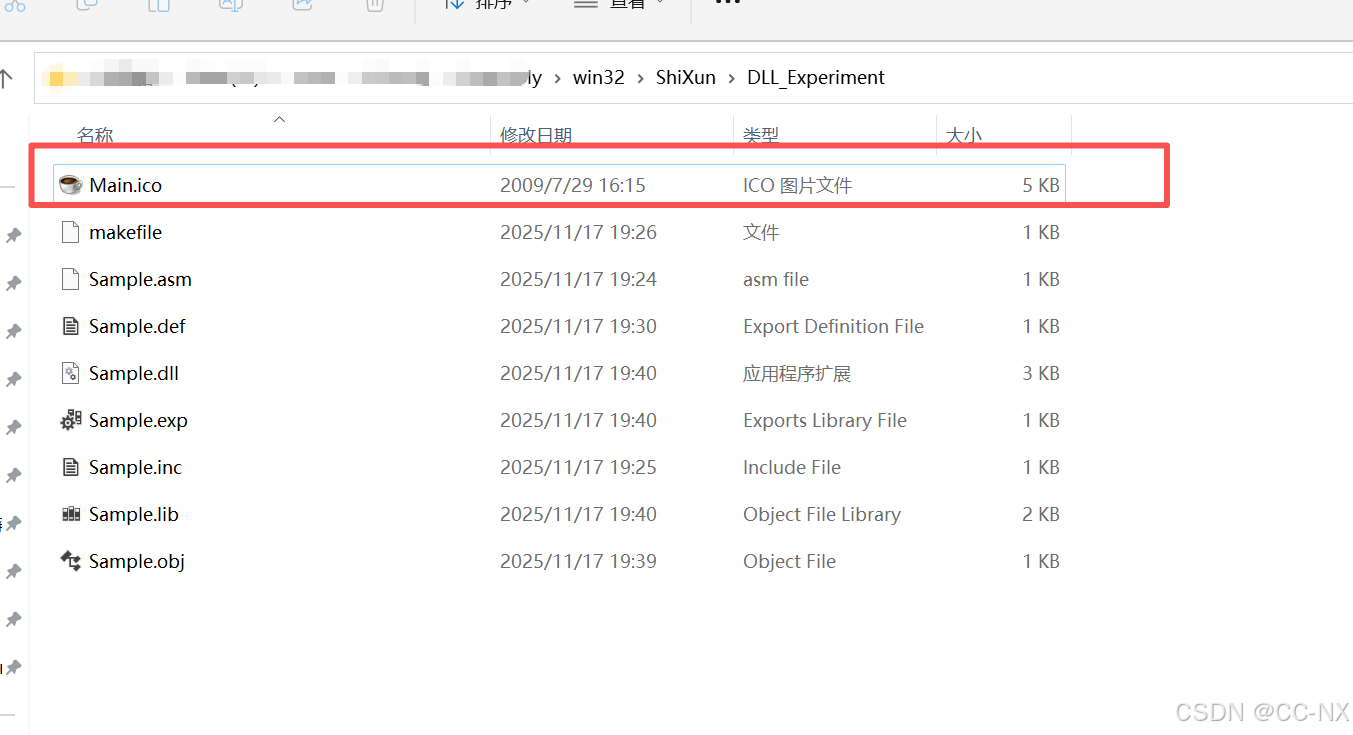

准备图标文件Main.ico

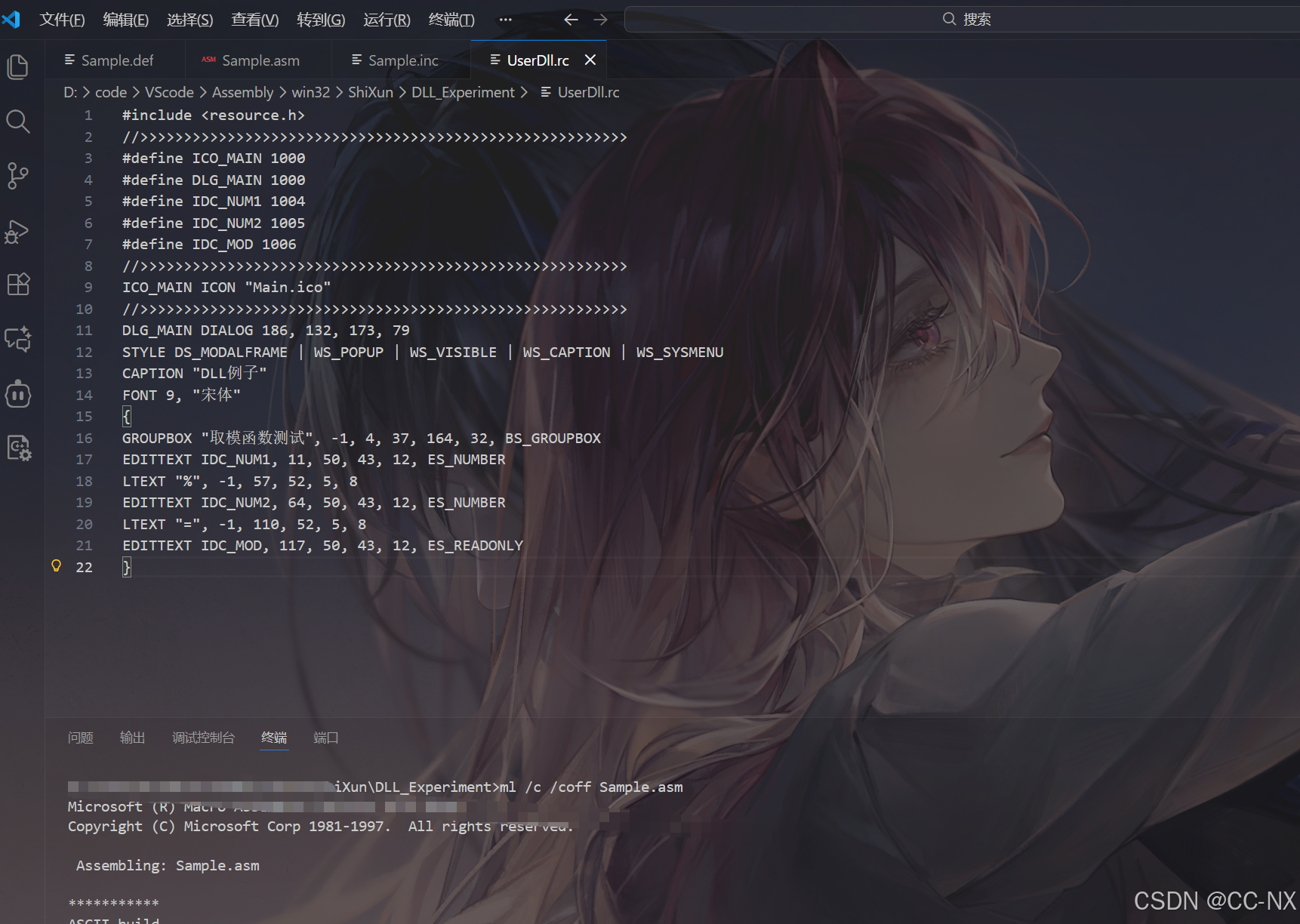

创建UserDll.rc

#include <resource.h> //>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> #define ICO_MAIN 1000 #define DLG_MAIN 1000 #define IDC_NUM1 1004 #define IDC_NUM2 1005 #define IDC_MOD 1006 //>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ICO_MAIN ICON "Main.ico" //>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> DLG_MAIN DIALOG 186, 132, 173, 79 STYLE DS_MODALFRAME | WS_POPUP | WS_VISIBLE | WS_CAPTION | WS_SYSMENU CAPTION "DLL例子" FONT 9, "宋体" { GROUPBOX "取模函数测试", -1, 4, 37, 164, 32, BS_GROUPBOX EDITTEXT IDC_NUM1, 11, 50, 43, 12, ES_NUMBER LTEXT "%", -1, 57, 52, 5, 8 EDITTEXT IDC_NUM2, 64, 50, 43, 12, ES_NUMBER LTEXT "=", -1, 110, 52, 5, 8 EDITTEXT IDC_MOD, 117, 50, 43, 12, ES_READONLY }

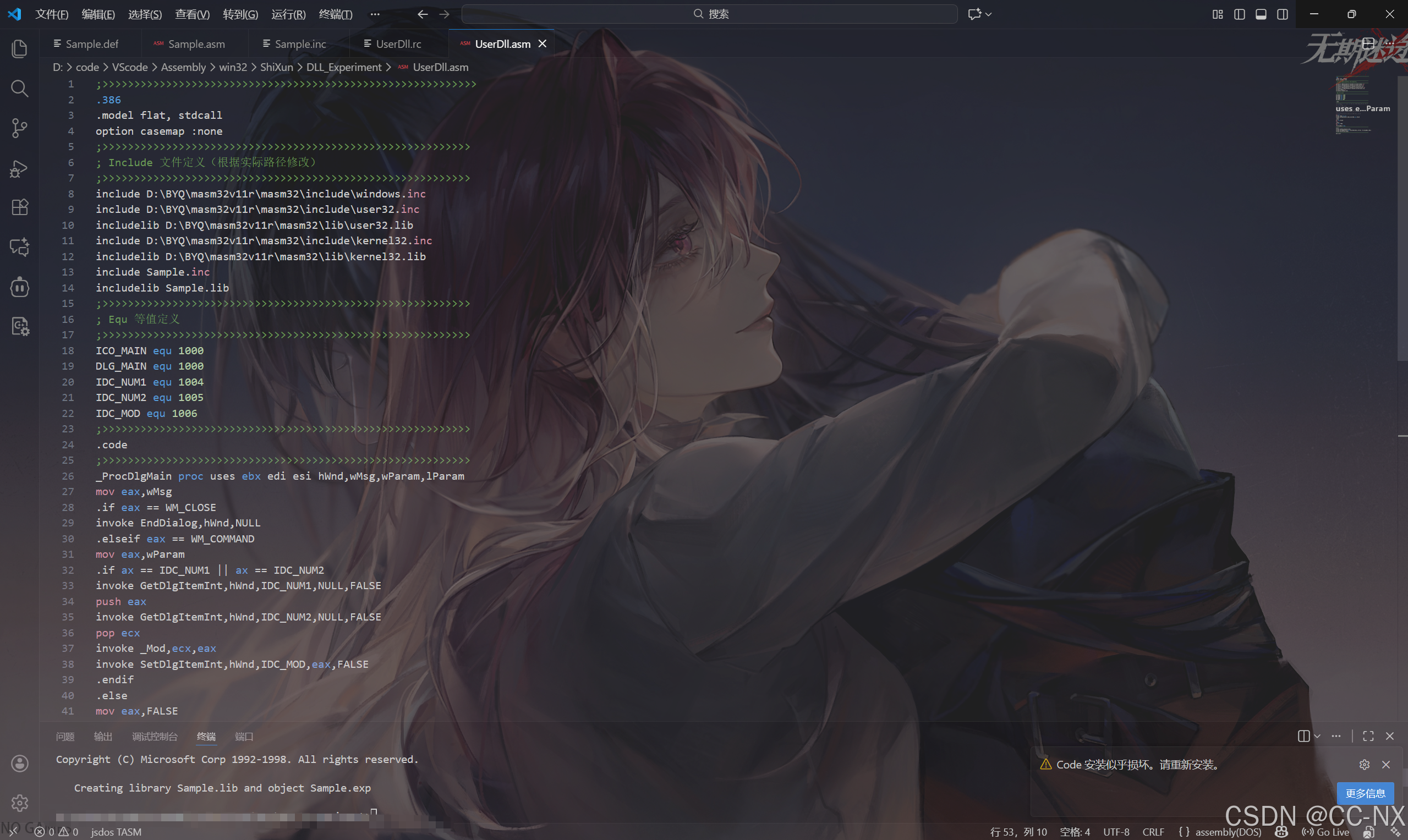

步骤6：创建调用程序源码 `UserDll.asm`

创建UserDll.asm：

;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> .386 .model flat, stdcall option casemap :none ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ; Include 文件定义（根据实际路径修改） ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> include D:\\BYQ\\masm32v11r\\masm32\\include\\windows.inc include D:\\BYQ\\masm32v11r\\masm32\\include\\user32.inc includelib D:\\BYQ\\masm32v11r\\masm32\\lib\\user32.lib include D:\\BYQ\\masm32v11r\\masm32\\include\\kernel32.inc includelib D:\\BYQ\\masm32v11r\\masm32\\lib\\kernel32.lib include Sample.inc includelib Sample.lib ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ; Equ 等值定义 ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ICO_MAIN equ 1000 DLG_MAIN equ 1000 IDC_NUM1 equ 1004 IDC_NUM2 equ 1005 IDC_MOD equ 1006 ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> .code ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> _ProcDlgMain proc uses ebx edi esi hWnd,wMsg,wParam,lParam mov eax,wMsg .if eax == WM_CLOSE invoke EndDialog,hWnd,NULL .elseif eax == WM_COMMAND mov eax,wParam .if ax == IDC_NUM1 || ax == IDC_NUM2 invoke GetDlgItemInt,hWnd,IDC_NUM1,NULL,FALSE push eax invoke GetDlgItemInt,hWnd,IDC_NUM2,NULL,FALSE pop ecx invoke _Mod,ecx,eax invoke SetDlgItemInt,hWnd,IDC_MOD,eax,FALSE .endif .else mov eax,FALSE ret .endif mov eax,TRUE ret _ProcDlgMain endp ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> start: invoke GetModuleHandle,NULL invoke DialogBoxParam,eax,DLG_MAIN,NULL,offset _ProcDlgMain,NULL invoke ExitProcess,NULL ;>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> end start

编译和运行调用程序

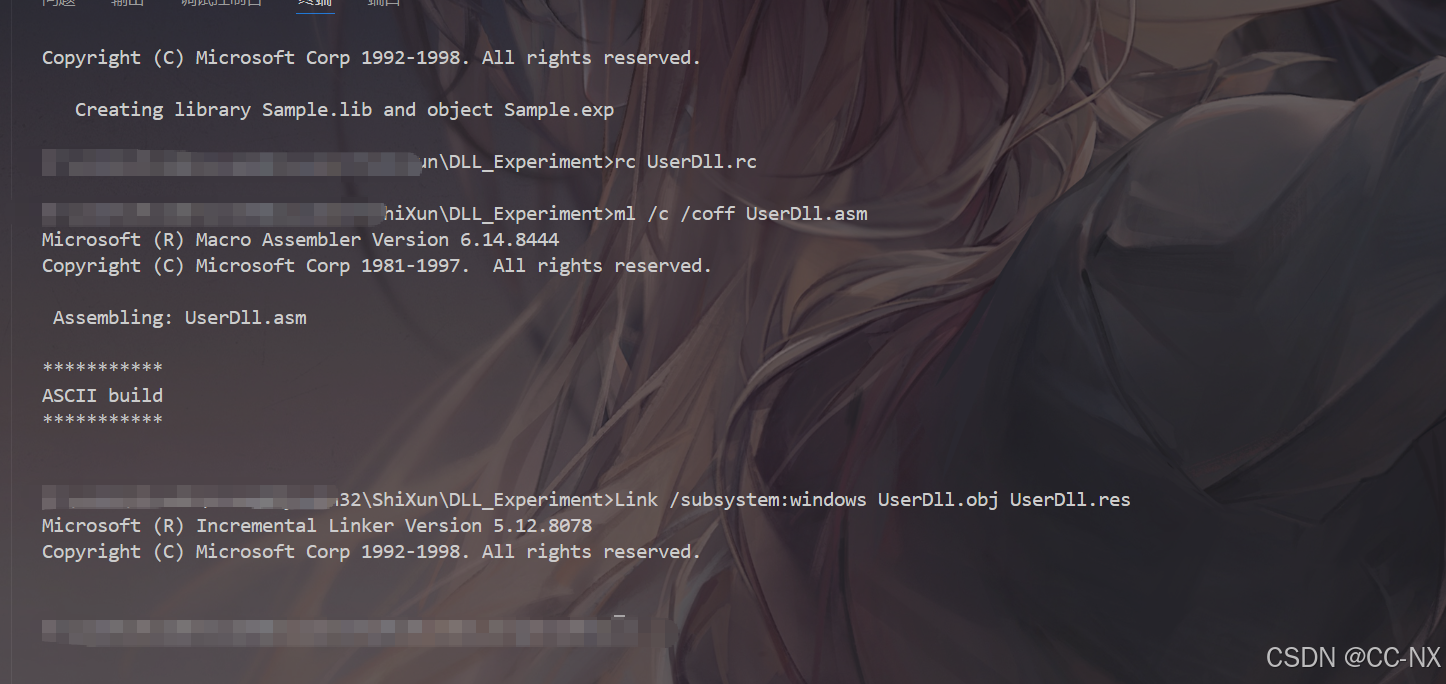

编译资源、汇编、链接

在工作目录下依次执行：

`; 编译资源 rc UserDll.rc

; 汇编 ml /c /coff UserDll.asm

; 链接 Link /subsystem:windows UserDll.obj UserDll.res`

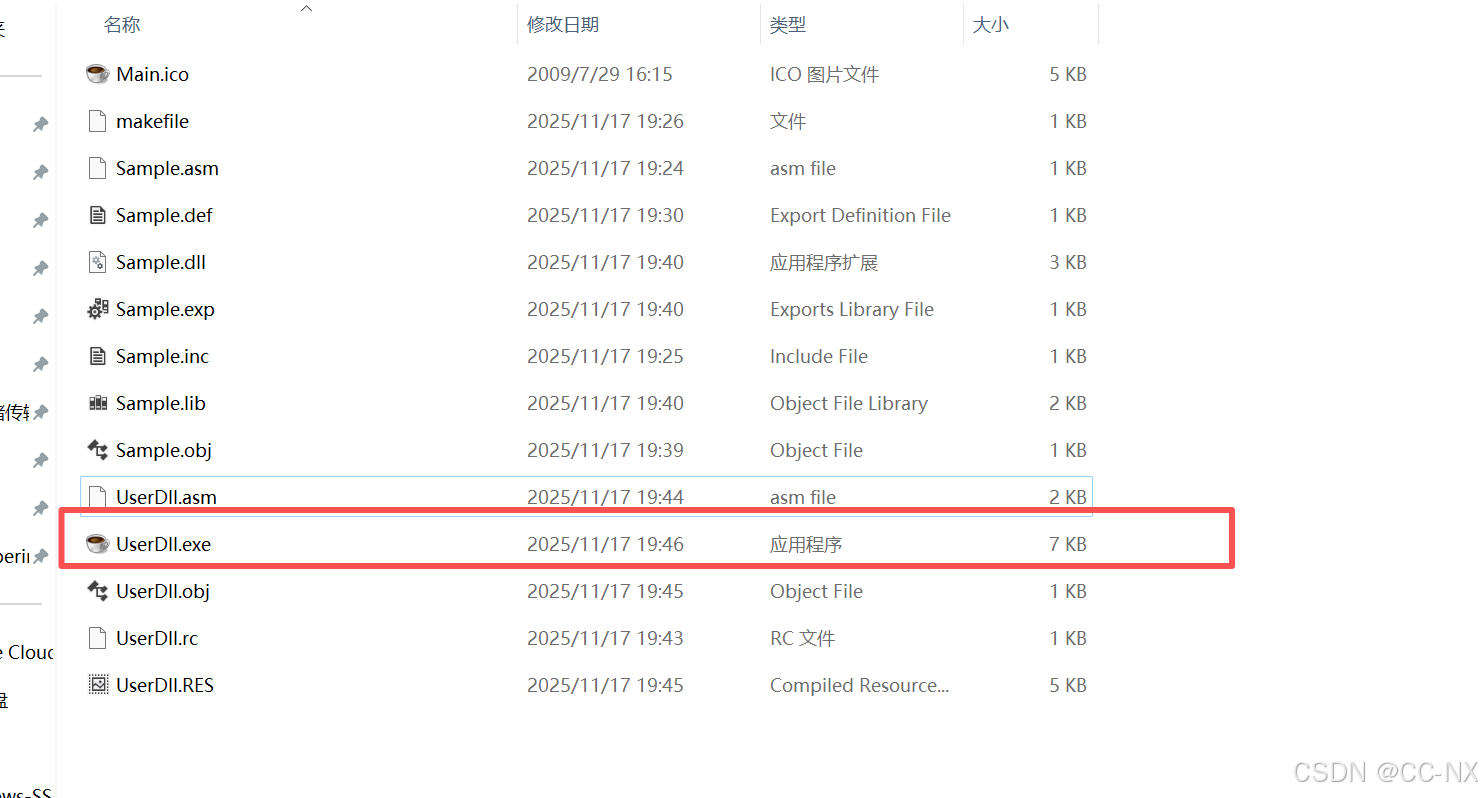

成功生成exe文件

步骤10：运行程序

UserDll.exe

知识梳理

一、Windows DLL 的基本概念与生命周期

什么是 DLL（动态链接库）：运行时由操作系统装载的可执行模块（PE 格式）。它把函数/资源打包供其它程序（或其它 DLL）在运行时调用。好处：代码复用、节省内存、可替换升级。
加载时机：
- 显式加载：LoadLibrary / FreeLibrary
- 隐式加载：程序在链接时引用了 DLL（通过 .lib），进程启动时由 loader 自动加载
生命周期回调 ：系统在装载/卸载或线程创建/退出时会调用 DLL 主入口 DllMain（也叫 DllEntry）。
- DllMain(hinst, DLL_PROCESS_ATTACH, NULL)：进程装载
- DLL_PROCESS_DETACH：进程卸载
- DLL_THREAD_ATTACH / DLL_THREAD_DETACH：线程事件（注意：不一定会收到线程事件）
DLL 必须返回 TRUE 才能被成功载入 （实验中 mov eax, TRUE 即返回 TRUE）。

二、PE/链接器相关（.def、.lib、.exp、导出表）

.def（Module-Definition）文件

指定导出的符号（函数名/序号）。示例：EXPORTS _Mod。它告诉 linker 将 _Mod 写入导出表（Export Table）。
导出方式：
- 使用 .def（显式列出）
- 使用编译器关键字 __declspec(dllexport)（C/C++）
生成的文件：
- .dll：运行时要的库
- .lib（import library）：链接时使用（目标程序用它生成对 DLL 的引用），并非静态库
- .exp：导出信息（中间文件）
Export Table / IAT：
- Export Table：DLL 中记录可被外部调用的函数（名字/序号/地址）
- Import Address Table (IAT)：可执行文件或另一个 DLL 的表，运行时被 loader 修补为指向目标 DLL 的实际函数地址（thunk）

三、Calling Convention（调用约定）

实验用的是 stdcall （MASM option casemap:none + invoke 默认用 stdcall）------必须理解：

stdcall 特点：
- 参数由右向左压栈（最后一个参数先压）
- 调用方调用 CALL，被调用方（callee）负责清理栈（ret N）
- 返回值放在 EAX（32-bit 整数），但某些操作（如 div）余数放 EDX
cdecl（对比）：
- 同样右向左压栈，但调用者清理栈 ，用于可变参数函数（printf）
fastcall 等 ：部分参数传寄存器（MSVC 有 __fastcall，有平台差异）
在汇编层面要留意 uses 子句 ：_Mod proc uses ecx edx _dwNumber1,_dwNumber2 表示该过程会改写 ecx/edx，MASM 会自动保存/恢复这些寄存器给调用者（自动 push/pop），以防破坏调用者期望的寄存器值（callee-saved vs caller-saved 概念）。
