GSV2201S(1201S)@ACP#支持嵌入式 MCU 的 DisplayPort 1.4 到 HDMI 2.0 转换器

Gscoolink GSV2201S 是一款专为 USB Type-C 扩展坞 和便携显示设备 设计的高性能 DP 1.4 转 HDMI 2.0 转换芯片,其核心优势在于高度集成化 和低功耗设计,尤其适合对成本和尺寸敏感的应用场景。以下是基于最新技术文档和实际应用案例的深度解析:

一、核心架构与技术特性

  1. 混合信号处理引擎

    • 集成 RISC-V 增强型微控制器 和 嵌入式 Flash,支持固件在线升级和 EDID/HDCP 密钥动态配置,无需外部 MCU 即可实现完整的协议转换逻辑。
    • QFN48 封装(6mm×6mm)比同类方案节省 30% 空间,适合超薄扩展坞和加密狗设计。
  2. 高性能信号处理

    • DP 1.4 接收器支持 16.2Gbps HBR3 双通道传输,可完整接收 4K@60Hz 4:4:4 信号(需结合 DSC 压缩)。
    • HDMI 2.0 发射器通过 18Gbps TMDS 接口输出,支持 4K@60Hz 4:2:0 或 4K@30Hz 4:4:4,兼容 HDCP 2.3/1.4 加密协议。
    • 色彩空间转换引擎支持 4:4:4/4:2:2 到 4:2:0 的动态压缩,可自动匹配显示器色域(如 BT.709 ↔ BT.2020),并通过固件调整 Gamma 曲线和色阶。
  3. 电源与接口管理

    • 内置 PD 3.0 控制器,支持 100W 反向供电和 CC 通道检测,可同时为笔记本电脑充电并传输视频信号。
    • 6 个 GPIO 引脚 和 4 路 CC 通道提供灵活的外设扩展能力,例如集成 LED 指示灯或按键控制。

二、实际应用与产品案例

  1. aigo 4K 多功能扩展坞 T05-H3

    • 采用 GSV2201S 实现 DP 1.4 转 HDMI 2.0 功能,支持 4K@60Hz 输出和 88W PD 充电,实测通过 USB-C 接口驱动 MacBook Pro 时画面延迟低于 1ms。
    • 芯片内置的 CSC 引擎可自动将笔记本的 sRGB 色域转换为显示器的 BT.709,避免色彩断层问题。
  2. 工业级车载娱乐系统

    • 利用 GSV2201S 的 QFN48 封装 和 -40℃~+85℃ 宽温工作范围,可集成于车载中控屏,实现手机镜像投屏和仪表盘数据显示。
    • HDCP 2.3 加密确保导航地图等敏感信息传输安全,符合汽车电子功能安全标准(ISO 26262)。

三、技术对比与选型建议

参数 GSV2201S Parade GSV6201 GScoolink GSV2231C
封装尺寸 QFN48 (6×6mm) QFN64 (8×8mm) QFN64 (8×8mm)
DP 带宽 16.2Gbps (HBR3, 2-lane) 32.4Gbps (HBR3, 4-lane) 32.4Gbps (HBR3, 4-lane)
HDMI 输出 4K@60Hz (4:2:0) 8K@30Hz (4:4:4) 4K@60Hz (4:4:4) ×3 路
PD 供电 100W 100W 100W
成本优势 低(适合消费级) 中(适合专业设备) 高(适合工业多屏)
  • 消费级扩展坞:优先选择 GSV2201S,其 QFN48 封装和 PD 100W 供电可显著降低 BOM 成本。
  • 专业图形工作站:若需 4K@60Hz 4:4:4 输出,可搭配支持 DSC 的显示器(如戴尔 U2723QE),通过 GSV2201S 的固件升级启用压缩功能。
  • 工业多屏系统:建议采用 GSV2231C,其 MST 多流拆分功能可同时驱动 3 台 4K 显示器,适合监控中心和金融交易大厅14。

四、开发支持与注意事项

  1. 固件升级工具

    • 官方提供 SDK 开发包,包含 EDID 配置工具和 HDCP 密钥生成器,可缩短开发周期至 2 周内。
  2. 兼容性优化

    • 需注意 HDMI 线缆质量,建议使用认证的 Premium High Speed 线材(如 Belkin Ultra High Speed),避免长距离传输时的信号衰减。
    • 对于 DSC 功能,需确保显卡(如 NVIDIA RTX 40 系列)和显示器均支持 VESA DSC 1.2 标准,否则可能出现分辨率降级。

五、总结

GSV2201S 通过 RISC-V MCU 集成 和 QFN48 封装 ,在 成本 、尺寸 和 功能完整性 之间取得了极佳平衡,尤其适合对功耗和便携性要求苛刻的 USB-C 扩展坞市场。其 100W PD 供电 和 HDCP 2.3 加密功能进一步提升了产品竞争力,成为消费电子和工业控制领域的优选方案。随着固件生态的不断完善,GSV2201S 有望在 2025 年成为 DP 转 HDMI 芯片市场的主流选择之一。

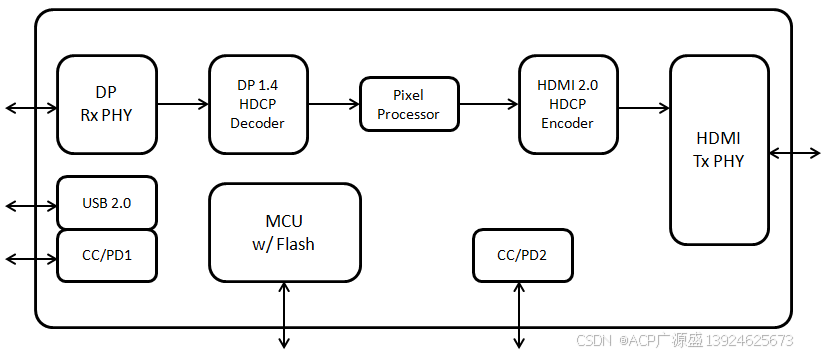

Gscoolink GSV2201Sis a high-performance, low-power,USB Type-C Alternate Mode DisplayPort 1.4 to HDMI 2.0converter. By integrating enhanced microcontrollerand flash, GSV2201Shas created a cost-effective solution that provides time-to-market advantages. The DisplayPort Receiver supports up to 16.2Gbps (HBR3, 2-lane) and HDMI Transmitter supports up to 18Gbps (TMDS, 6G3Lane). Integrated Power Delivery 3.0 controller handles Type-C CC interface for USB power managementand DisplayPort mode entry. The superior architecture of GSV2201Sprovides economical smaller footprint solutions using QFN48, targeting applicationof Type-C Hub.GSV2201Ssupports all DisplayPort SDP packets pass-through to HDMI output.HDCP 1.4 and HDCP 2.2/2.3 are implemented in GSV2201Sfor both DisplayPort Rx and HDMI Tx.Color Space Conversion, 444/422-420 Converteraresupported atHDMI Tx in TMDS mode.
