stm32使用HAL库 使用非阻塞模式 中断完成I2C数据传输
调用HAL_I2C_Mem_Write_IT函数通过中断实现非阻塞I2C通讯
在调试过程中，程序中设定从起始地址0x00开始写入0x11 0x22，在程序debug时，HAL_I2C_Mem_Write_IT函数的形参也是0x11 0x22，结果从逻辑分析仪上看，实际主机向从机发送的是0x8E、0x04，调用读函数HAL_I2C_Mem_Read_IT后，发现写入的数据确实就是0x8E、0x04，出现了设定写入的数据和实际发送的数据不一致，发送错误数据的情况。
目录
主机为STM32G0B1RET6，从机为24C08
24C08
24C08数据手册参考：
https://www.findic.com/jiage/m24c08-fmn6tp-VXQonm9zm.html#doc_tab
存储大小
8 Kbit (1 Kbyte) of EEPROM，Page size: 16 bytes，共64Page

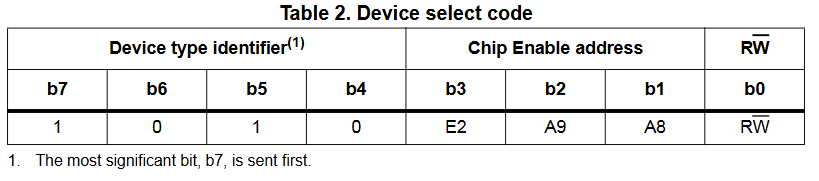

设备地址
高四位固定为Ah
低四位分别是：
b2：E2，这一位与芯片引脚E2接VCC还是VSS(GND)有关，接VCC时为1，接VSS时为0
A9、A8：将24C08的内存分为4部分：（这里的地址是以byte为单位）
第一部分的地址为0x000-0x0FF，A9 = 0 A8 = 0
第二部分的地址为0x100-0x1FF，A9 = 0 A8 = 1
第三部分的地址为0x200-0x2FF，A9 = 1 A8 = 0
第四部分的地址为0x300-0x3FF，A9 = 1 A8 = 1
实际上A9和A8就是地址的第9和第8位（最低位是第0位）
RW：指读写命令，读命令时，该位为1，写命令时，该位为0
因此，对于24C08硬件引脚E2已接VSS，且硬件引脚WC已接VSS，如果想要向0x000地址写入数据，那么设备地址为0xA0，如果想要从0x000地址读取数据，那么设备地址为0xA1

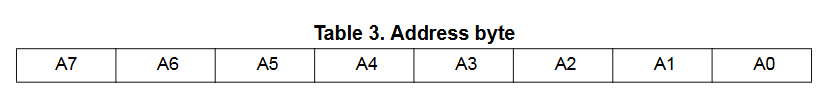

数据地址
写命令和读命令

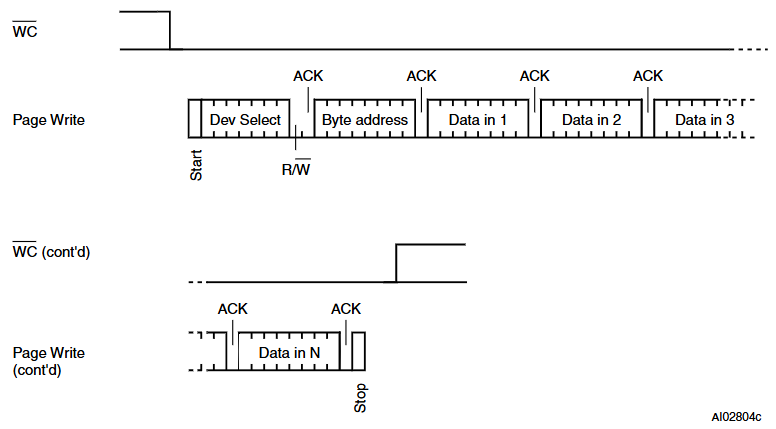

①写命令
If the Write Control input is driven High, the Write instruction is not executed and the
accompanying data bytes are not acknowledged.
24C08有写使能引脚，需在硬件上，将写使能引脚接地，才可以写数据
注意：页写入模式允许在单个写入周期内写入最多16个字节，前提是这些字节都位于内存中的同一页面：即最高有效内存地址位A9/A4相同。如果发送的字节数超过页末尾可容纳的字节数，则会发生"滚动"，即超出页末尾的字节将从位置0开始写入同一页面。
从时序图上看，例如对于24C08硬件引脚E2已接VSS，且硬件引脚WC已接VSS，如果想要向0x000和0x001地址分别写入数据0x11和0x22，那么先发送设备地址0xA0，再发送数据地址0x00，然后再发送0x11、0x22

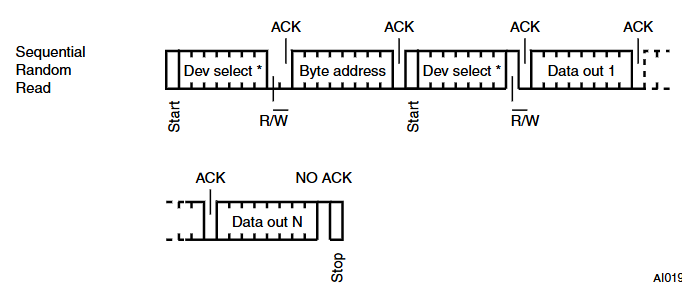

②读命令：
从时序图上看，例如对于24C08硬件引脚E2已接VSS，如果想要读取0x000和0x001地址，那么先发送设备地址0xA0，再发送数据地址0x00，然后再发送0xA1，再开始读取两次数据
STM32G0B1RET6
本文使用TI官方NUCLEO-G0B1RE板，相关资料参考以下博文：
NUCLEO-G0B1RE STM32G0B1RET6的学习(1)------STM32CubeIDE的安装、新建工程和配置硬件SPI-CSDN博客

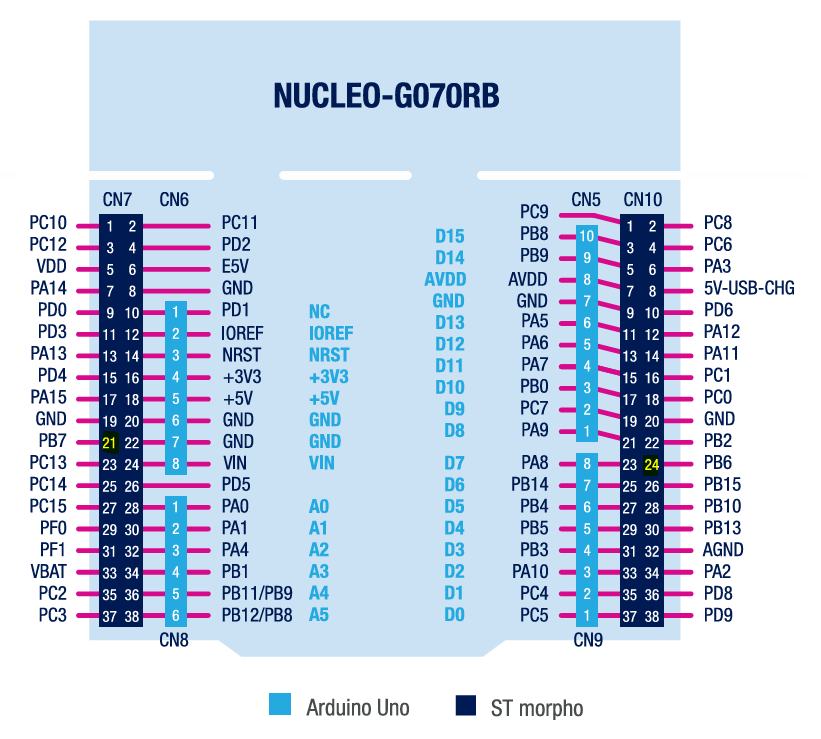

I2C复用PB7和PB6
PB6 ------> I2C1_SCL
PB7 ------> I2C1_SDA
程序编写
cpp
void I2C_Test(void)
{
uint8_t deviceAddr = 0xA0;//设备地址 写0xA0 读0xA1 A2接地 读写页0x00
uint8_t eepromAddr = 0x00;//读写地址
uint8_t writeData[2] = {0x11, 0x22};
static uint8_t readData[2] = {0x00, 0x00};
uint8_t writeSize = 2;
uint8_t readSize = 2;
static uint8_t a = 0;
static uint32_t lastTick = 0;
if(a == 0)
{
HAL_I2C_Mem_Write_IT(&hi2c1, deviceAddr, eepromAddr, I2C_MEMADD_SIZE_8BIT, writeData, writeSize);
a = 1;
lastTick = GetTick();
}
else if(a == 1)
{
if(pastTickMs(lastTick) > 10)//delay10ms
{
a = 2;
}
}
else if(a == 2)
{
HAL_I2C_Mem_Read_IT(&hi2c1, (deviceAddr+1), eepromAddr, I2C_MEMADD_SIZE_8BIT, readData, readSize);
a = 3;
}
}逻辑分析仪得到的时序图：

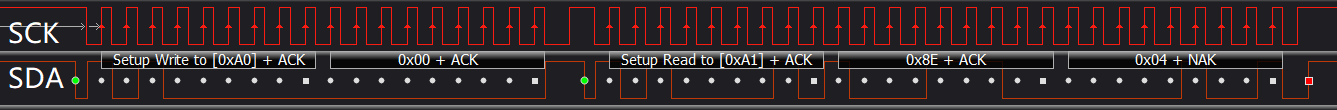

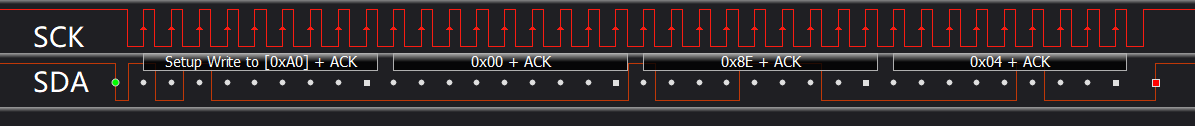

写时序：
读时序：
可以看到，设定的writeData[2] = {0x11, 0x22};，但实际发送的却是0x8E和0x04
经过调试后，发现在writeData的定义上，增加static的静态，那么实际发送的数据就是正确的：
cpp
static uint8_t writeData[2] = {0x11, 0x22};

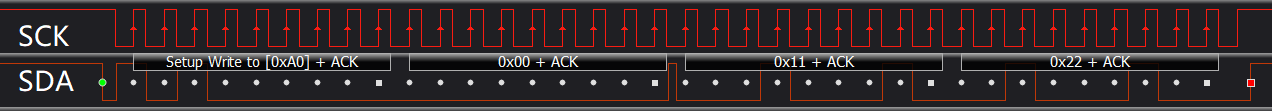

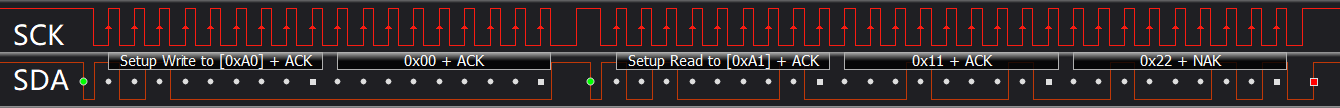

逻辑分析仪得到的时序图：
写时序：
读时序：

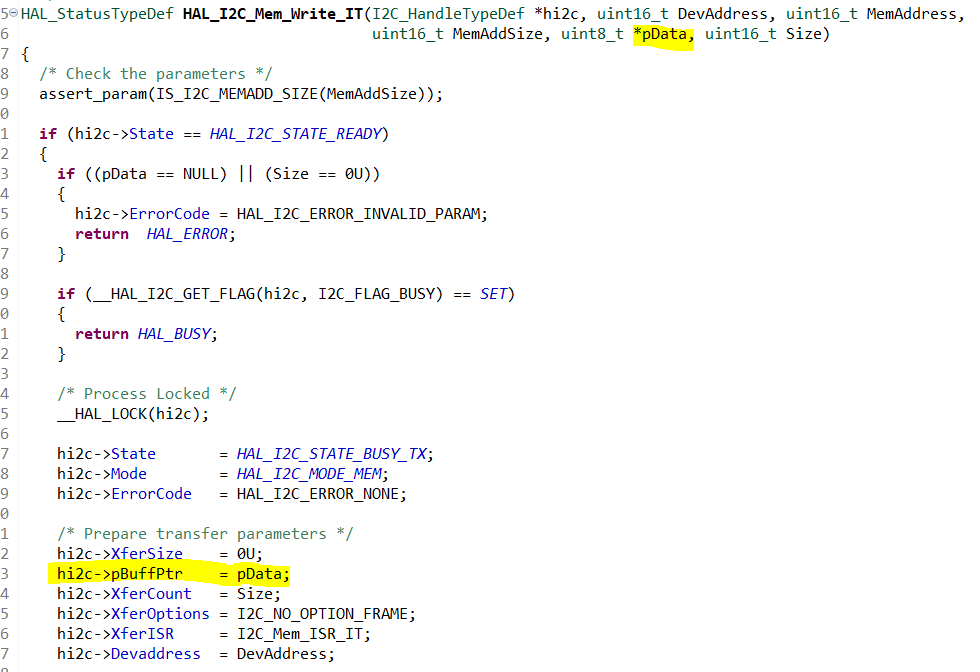

由于程序是通过中断实现非阻塞I2C通讯，会将数组的地址赋值hi2c->pBuffPtr，而writeData如果定义的是局部非静态数组，那么在函数I2C_Test结束后，这一数组的地址就会被释放掉，因此，想要实现中断非阻塞I2C通讯，那么需将写入数组writeData定义为静态变量。
