什么是小提琴图？

小提琴图是箱形图与核密度图的结合，它能够同时显示：

• 数据的分布形状（通过核密度估计）
• 统计摘要信息（中位数、四分位数等）

数学原理

核密度估计（Kernel Density Estimation, KDE）

小提琴图的形状基于核密度估计，公式为：

其中：

• K 是核函数（通常使用高斯核）
• h 是带宽参数，控制平滑程度
• n 是样本数量
• xi 是样本点

带宽选择的影响

• 小带宽：密度曲线波动大，显示细节但可能过拟合
• 大带宽：曲线平滑，可能掩盖重要特征

小提琴图的优势

1. 信息丰富：比箱形图展示更多分布信息
2. 直观可视化：清晰显示数据的密度分布
3. 多组比较：便于比较不同组别的数据分布

代码示例

1. 基础小提琴图

## 1. 基础小提琴图
import matplotlib.pyplot as plt
import seaborn as sns
import numpy as np
import pandas as pd

np.random.seed(42)
data1 = np.random.normal(0, 1, 200)
data2 = np.random.normal(5, 1.5, 200)
data3 = np.random.normal(10, 0.8, 200)

# 创建DataFrame
df = pd.DataFrame({
    'Value': np.concatenate([data1, data2, data3]),
    'Category': ['Group A'] * 200 + ['Group B'] * 200 + ['Group C'] * 200
})

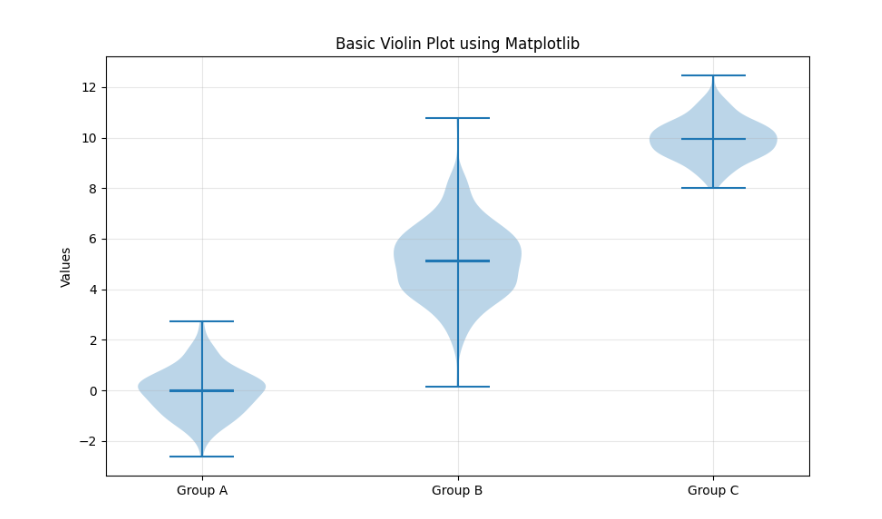

# 使用matplotlib绘制小提琴图
plt.figure(figsize=(10, 6))
plt.violinplot([data1, data2, data3], showmeans=True, showmedians=True)
plt.xticks([1, 2, 3], ['Group A', 'Group B', 'Group C'])
plt.title('Basic Violin Plot using Matplotlib')
plt.ylabel('Values')
plt.grid(alpha=0.3)
plt.show()

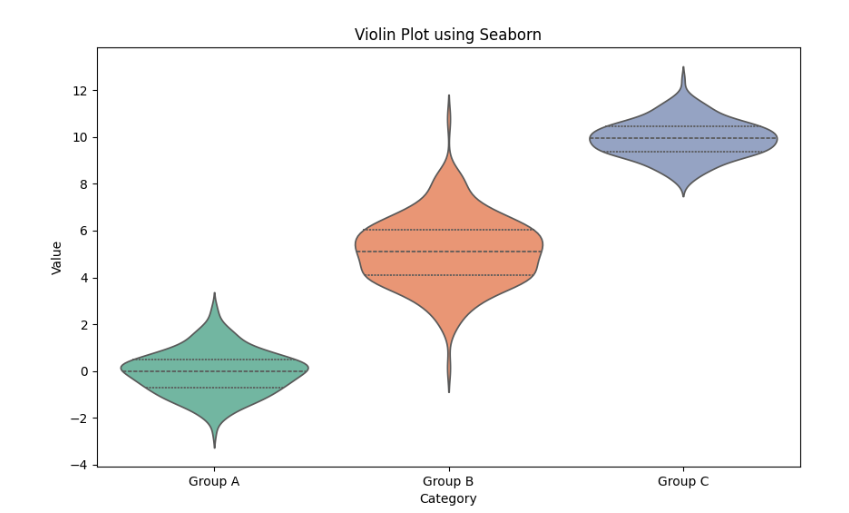

# 使用Seaborn绘制（更美观）
plt.figure(figsize=(10, 6))
sns.violinplot(data=df, x='Category', y='Value',
               palette='Set2', inner='quartile')
plt.title('Violin Plot using Seaborn')
plt.show()

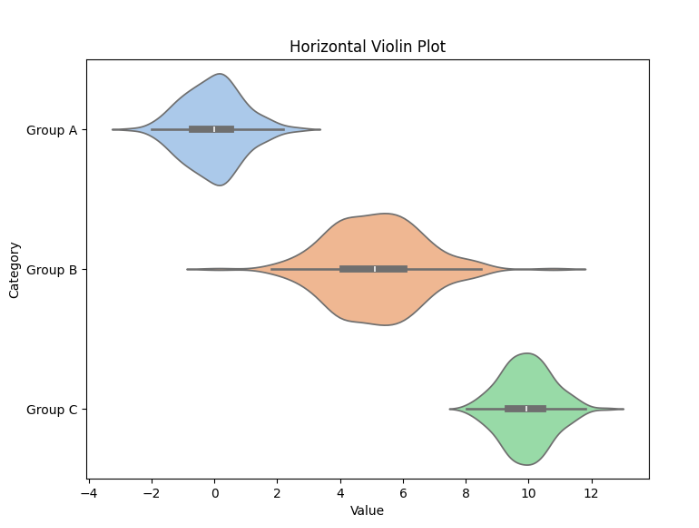

2. 水平小提琴图

## 水平小提琴图
plt.figure(figsize=(8, 6))
sns.violinplot(data=df, y='Category', x='Value',
               palette='pastel', inner='box')
plt.title('Horizontal Violin Plot')
plt.show()

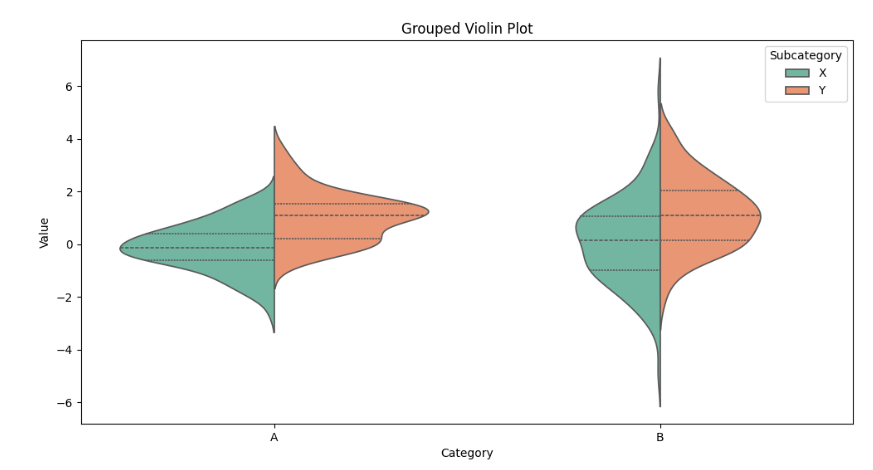

3. 分组小提琴图

## 分组小提琴图
# 创建分组数据
np.random.seed(42)
df_grouped = pd.DataFrame({
    'Value': np.concatenate([
        np.random.normal(0, 1, 100),
        np.random.normal(1, 1, 100),
        np.random.normal(0, 1.5, 100),
        np.random.normal(1, 1.5, 100)
    ]),
    'Category': ['A'] * 200 + ['B'] * 200,
    'Subcategory': ['X'] * 100 + ['Y'] * 100 + ['X'] * 100 + ['Y'] * 100
})

# 分组小提琴图
plt.figure(figsize=(12, 6))
sns.violinplot(data=df_grouped, x='Category', y='Value', hue='Subcategory',
               palette='Set2', split=True, inner='quartile')
plt.title('Grouped Violin Plot')
plt.legend(title='Subcategory')
plt.show()

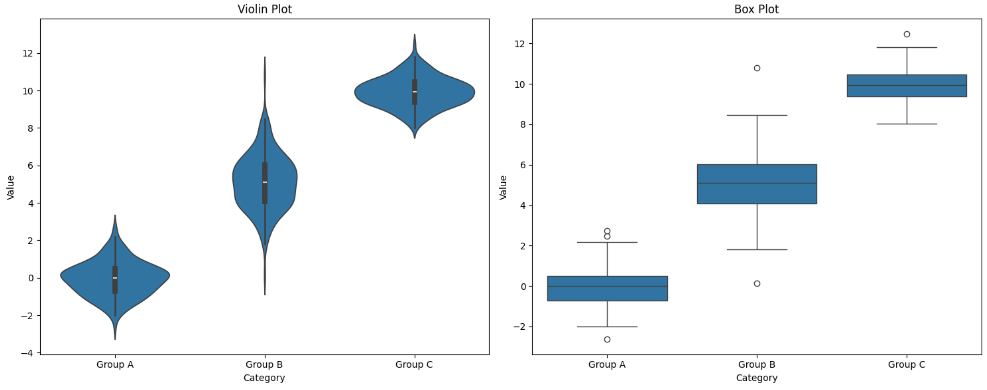

**4.**小提琴图与箱型图对比

## 小提琴图与箱型图对比
# 对比小提琴图和箱形图
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(15, 6))

# 小提琴图
sns.violinplot(data=df, x='Category', y='Value', ax=ax1)
ax1.set_title('Violin Plot')

# 箱形图
sns.boxplot(data=df, x='Category', y='Value', ax=ax2)
ax2.set_title('Box Plot')

plt.tight_layout()
plt.show()
