GSV2006 技术规格解析
一、设备基本定位与兼容性

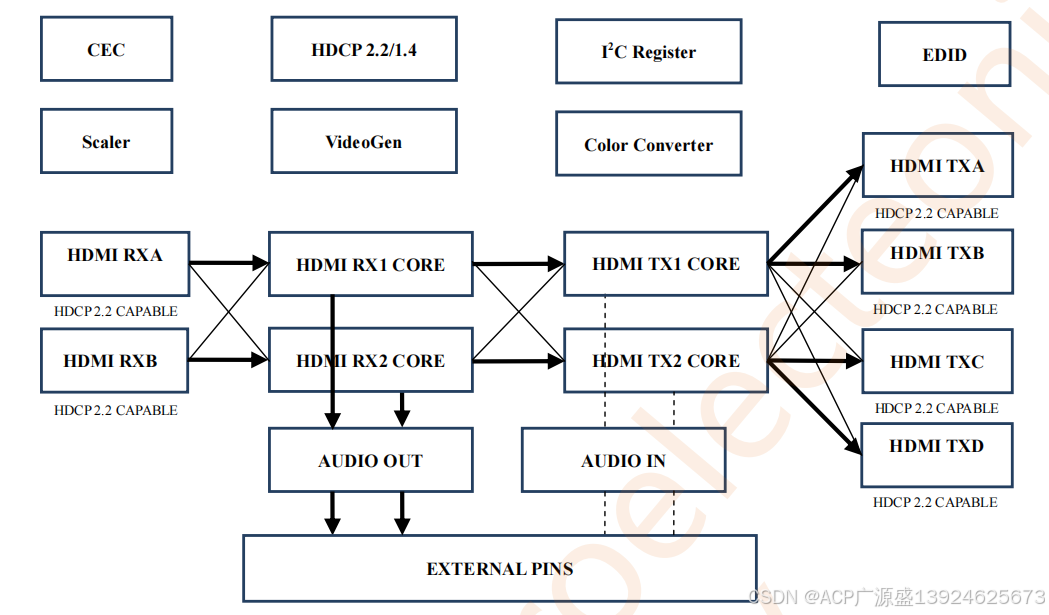

GSV2006 是一款可配置的 2 进 4 出 HDMI 中继器 ，兼容HDMI 1.4/2.0 协议，支持HDCP 1.4/2.2版权保护标准。
- 输入侧：2 个 HDMI 输入端口的接收能力完全一致；
- 输出侧：4 个 HDMI 输出端口的发射能力完全一致，且每个输出可独立从任意输入端口路由信号，灵活度极高。
二、音视频处理性能
- 视频分辨率 ：HDMI 输入 / 输出的最大处理像素时钟频率为 600MHz，支持最高4Kx2K@60Hz 4:4:4 8-bit的视频分辨率。
- 音频采样：非压缩时序下，最大处理音频采样频率为 192KHz。
- HDR 支持 ：支持HDR10 和 Dolby Vision HDR的输入与输出，可呈现高动态范围画质。
三、音频嵌入与提取功能
GSV2006 具备灵活的音频处理能力：
- 硬件接口：通过2 条多功能 TTL 引脚总线 ，可根据平台需求配置为输入模式（音频嵌入）或输出模式（音频提取）。
- 格式支持：
- 最多支持8 通道 I2S 、2 通道 S/PDIF；
- 兼容3D 音频和多流音频；
- 在 TDM（时分复用）模式下，每个音频引脚可支持最多 8 通道音频传输。
四、内部处理与长距传输优化
- 内置Scaler（图像缩放器）和Color Space Converter（色彩空间转换器） ，使输入与输出的时序格式相互独立，同时具备长距离传输能力（可适应复杂布线场景）。
五、级联能力
凭借强大的 **HDMI 接收均衡器（Rx equalizer）和 发射预加重（Tx pre-emphasis）** 功能，GSV2006 可与自身（或 GSV2000 系列芯片）级联至少 7 级，且兼容 HDMI 1.3/1.4/2.0 的所有时序标准，适用于大规模信号分发场景。
综上，GSV2006 是一款功能全面的 HDMI 中继设备，在多输入多输出路由、音视频处理、长距传输和级联扩展等方面表现突出，适用于对 HDMI 信号灵活分配、高画质传输及音频定制化处理有需求的场景（如专业影音系统、多媒体会议室、数字标牌等领域）。
The GSV2006 is HDMI1.4/2.0 compatible, HDCP 1.4/2.2 supported, configurable
2-in-4-out repeater device. All 2 inputs are identical on receiver capability and all 4
outputs are identical on transmitter capability. GSV2006's 4 HDMI outputs can be
independently routed from any HDMI input port.
The HDMI input and output maximum processing pixel clock frequency is 600MHz
which means the video resolution can support up to 4kx2k@60Hz 4:4:4 8-bit. The
maximum processing audio sample frequency is 192K Hz for non-compression timing.
GSV2006 supports HDR10 and Dolby Vision HDR as input and output.
For audio insertion and extraction, 2 versatile TTL pin buses of GSV2006 can be
configured as either input mode or output mode regarding platform requirement.
GSV2006 can support up to 8-channel I2S, 2-channel S/PDIF, 3D and multi-stream
audio. In TDM mode, each audio pin supports up to 8 channels.
Internal Scaler and Color Space Converter enables the input and output to be timing
format independent and capable of long distance transmission.
With powerful HDMI Rx equalizer and Tx pre-emphasis capability, GSV2006 can
cascade itself (or GSV2000 series chips) with at least 7 stages for all HDMI
1.3/1.4/2.0 timings
