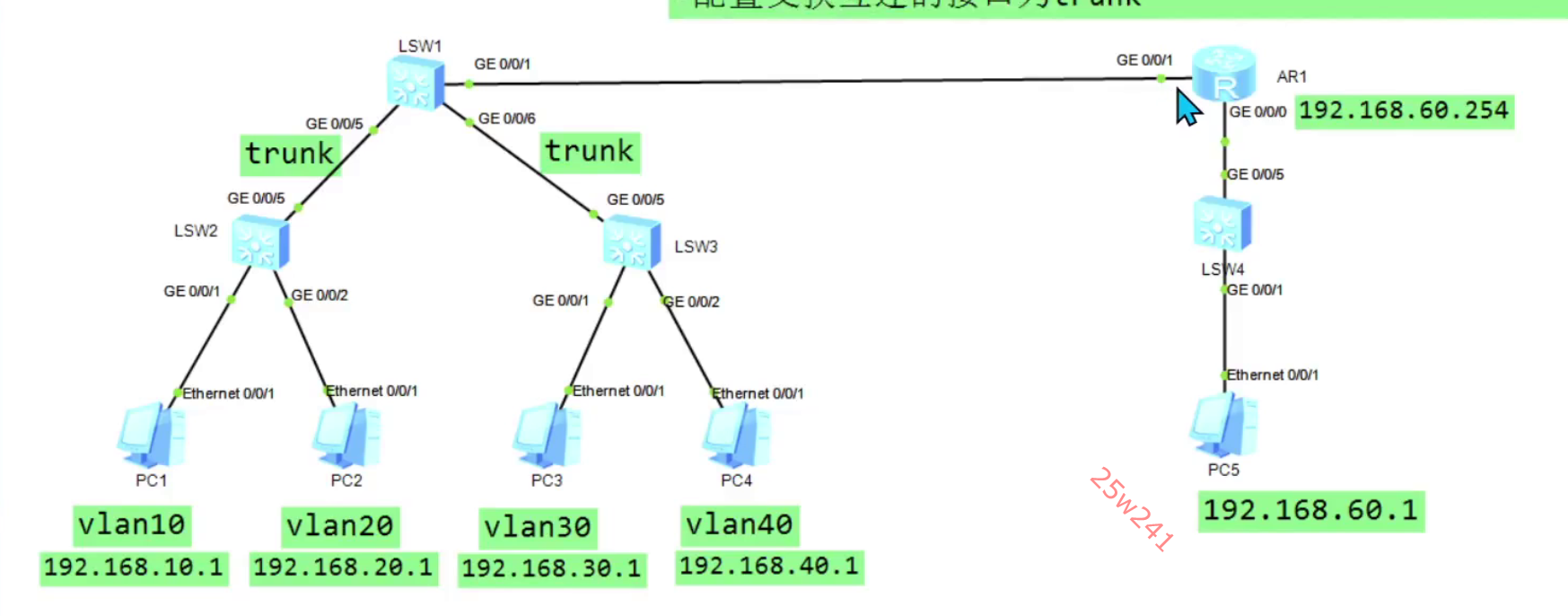

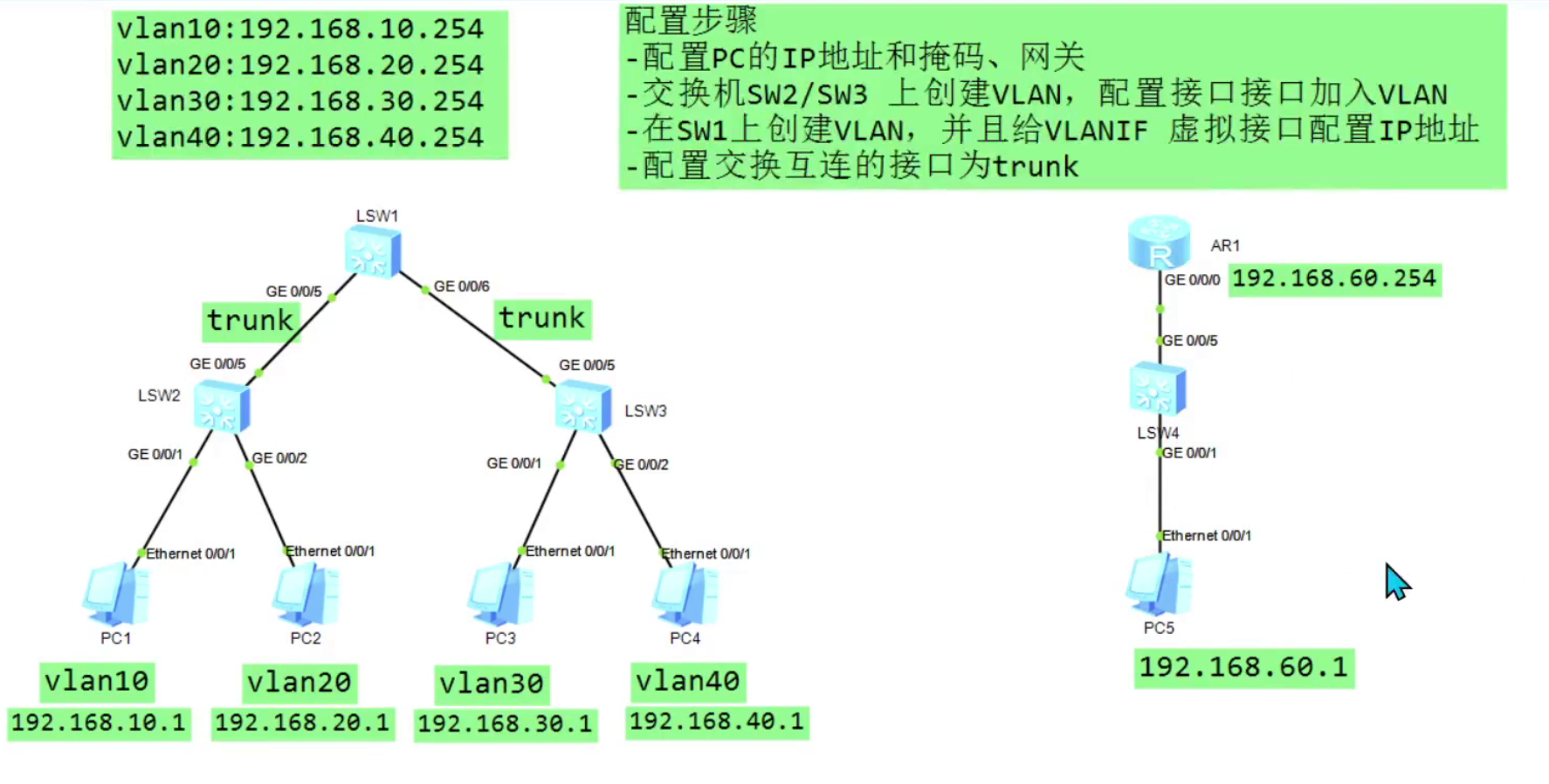

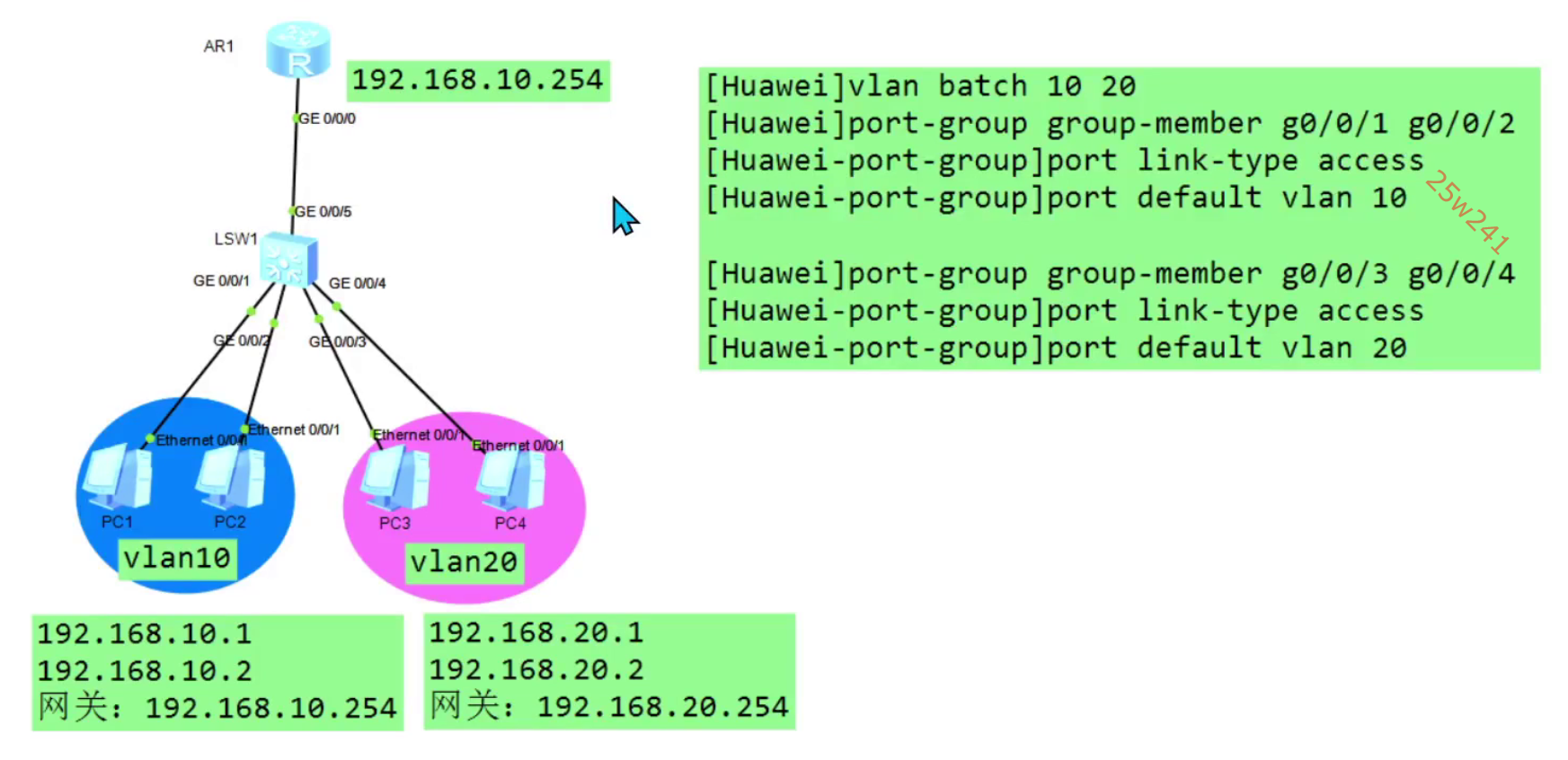

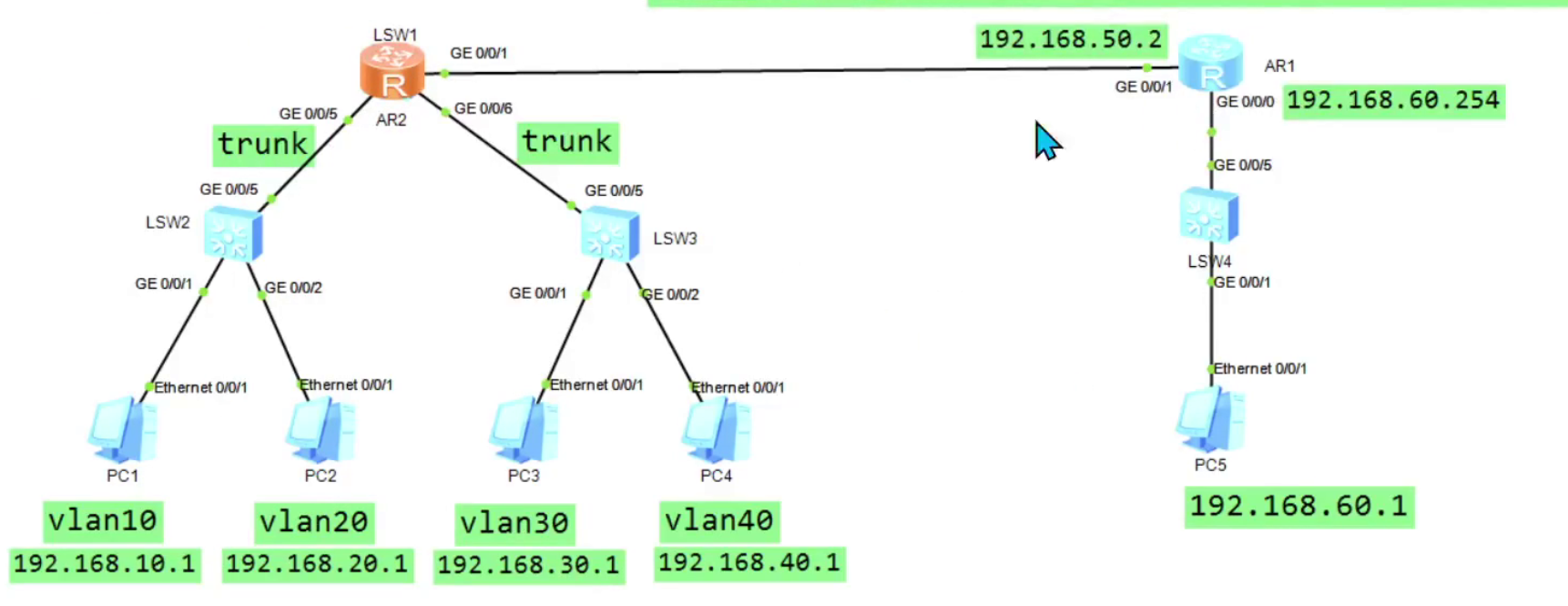

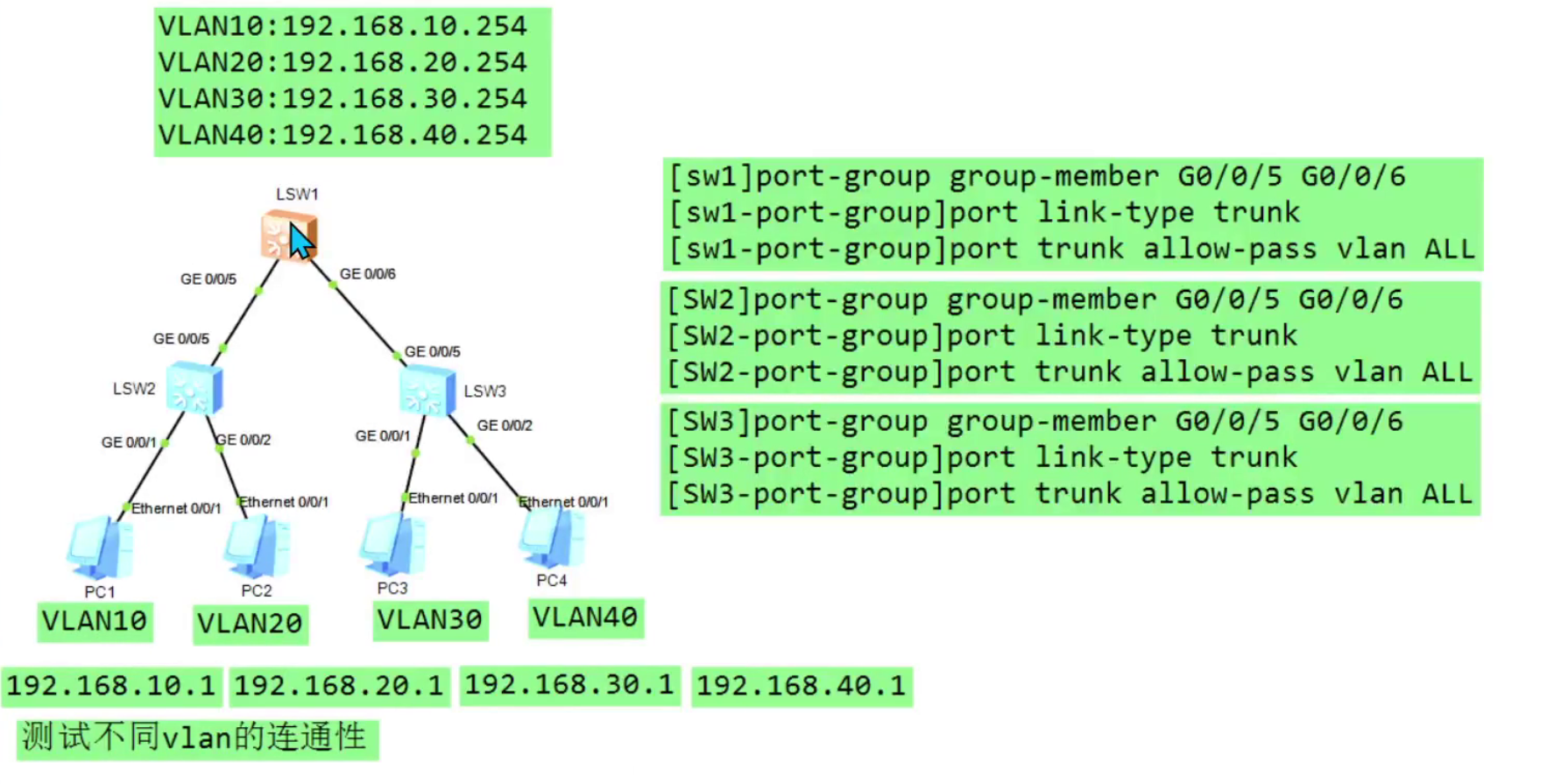

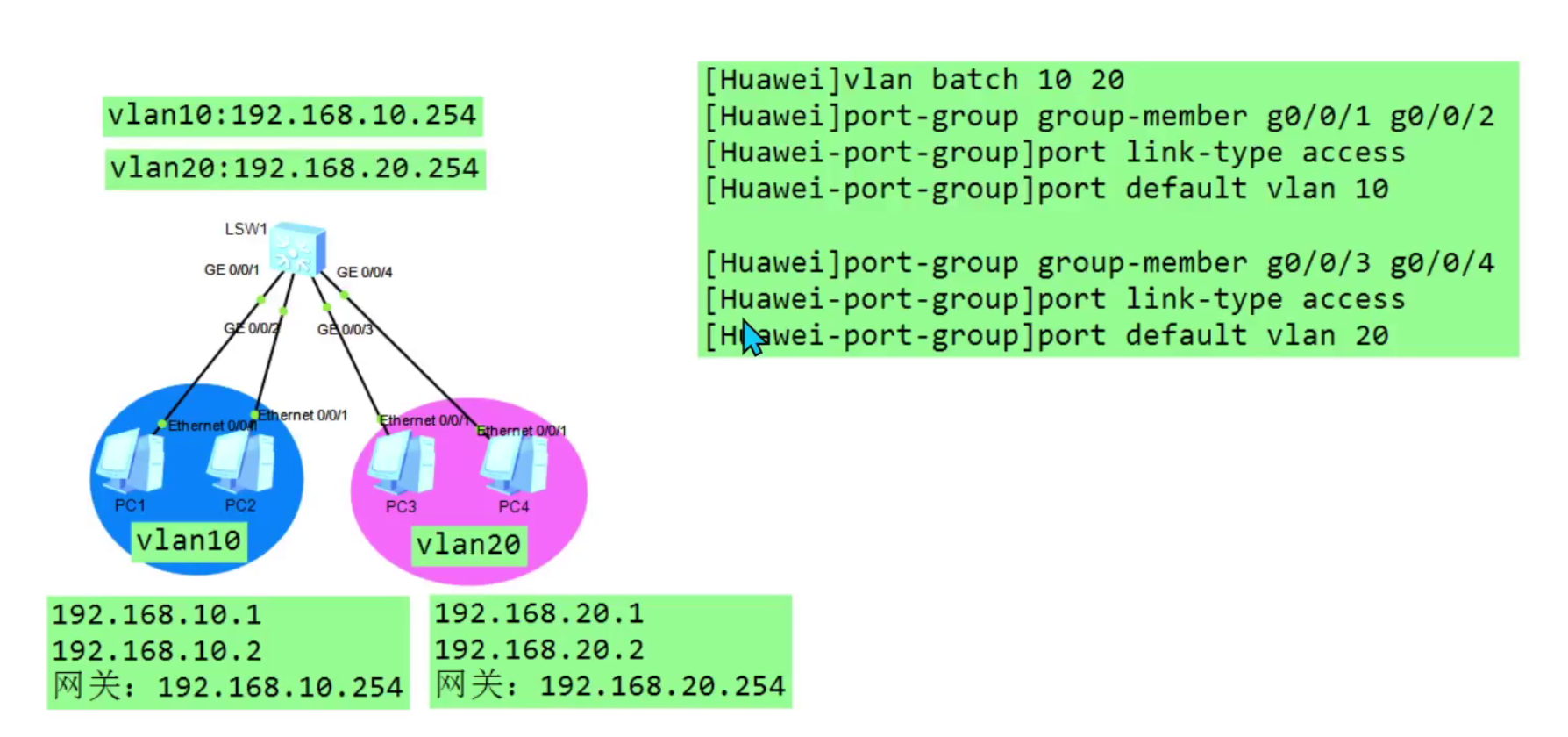

实验拓扑
问题
现在一个接口只有一个ip地址作主机的网关

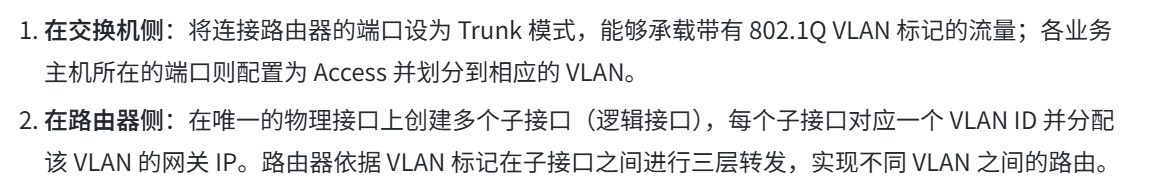

单臂路由
英文常称 router‑on‑a‑stick）是一种 通过路由器的单个物理接口实现多个 VLAN（虚拟局域网）之间互通 的网络设计方式。其核心做法是：
但是单臂路由没有冗余，现在不使用

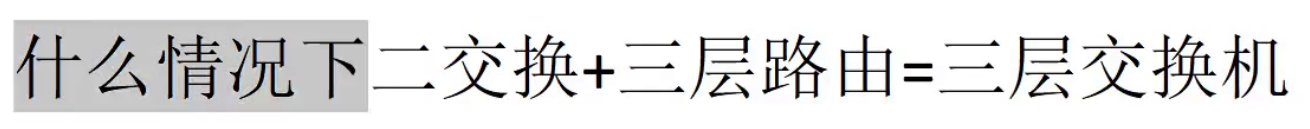

三层交换
三层交换（Layer 3 Switch）是指在传统二层交换机的基础上，加入了网络层（OSI 第三层）路由功能的网络设备。它既能像二层交换机一样依据 MAC 地址进行高速转发，又能像路由器一样依据 IP 地址进行子网间路由，从而实现 VLAN 间的通信。
vlan间通信

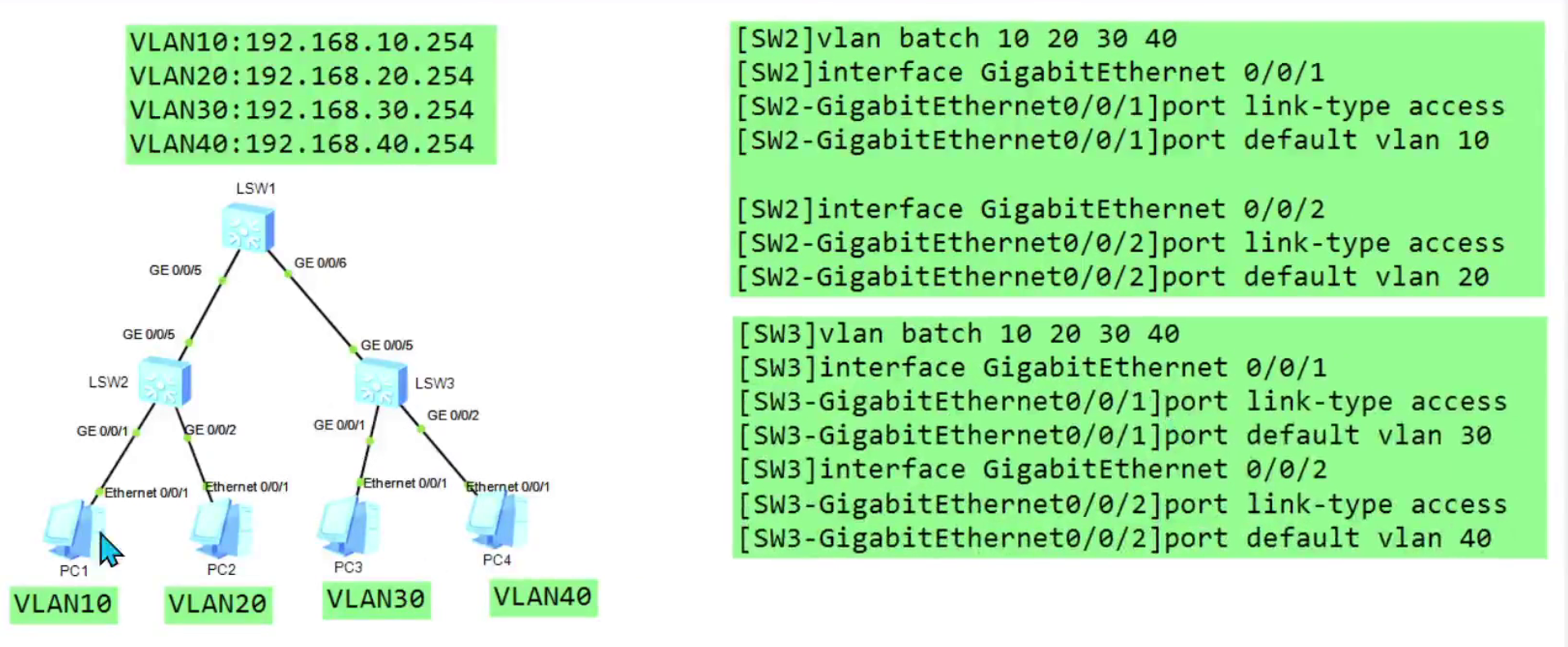

1、vlanif虚接口
在企业的实际应用中，一般接入层的设备是纯二层的，价格比较低，一般不具有三层路由的功能。

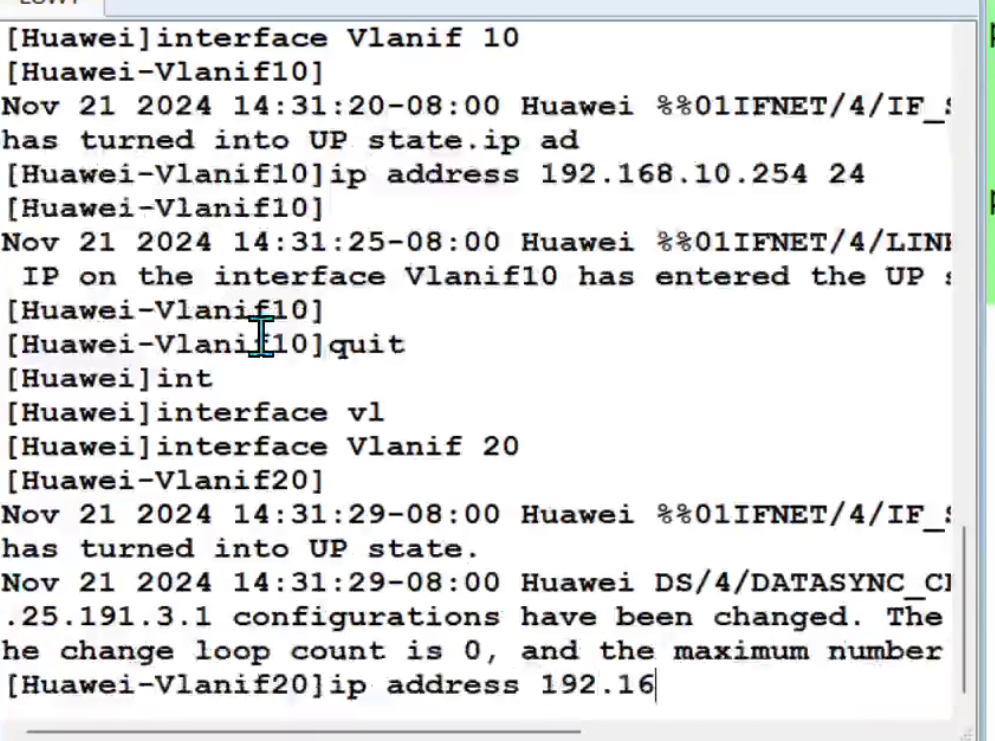

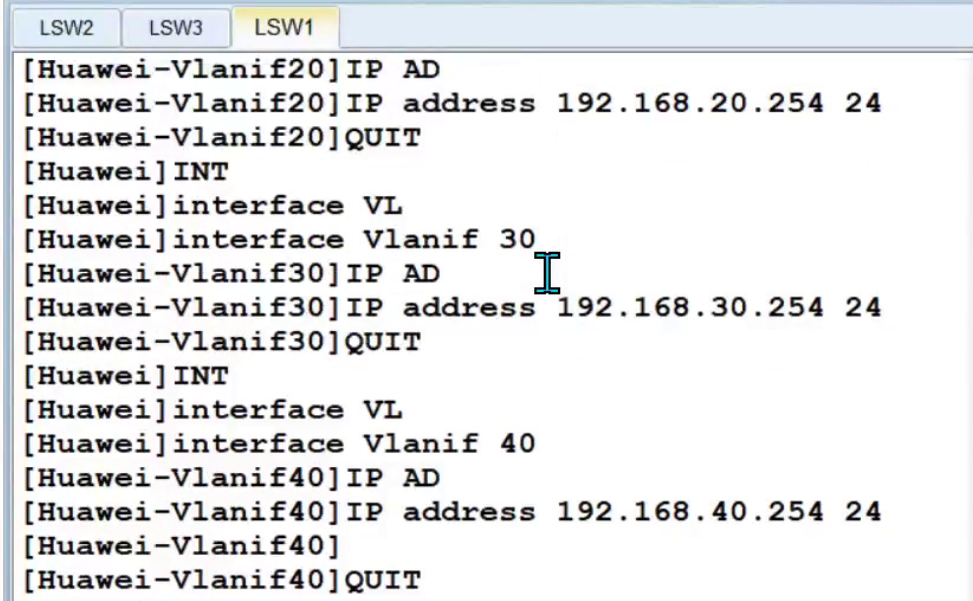

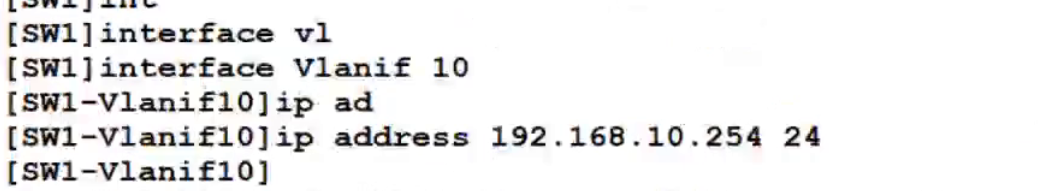

在SW1上配置四个vlan的vlanif虚接口
SW1上配置

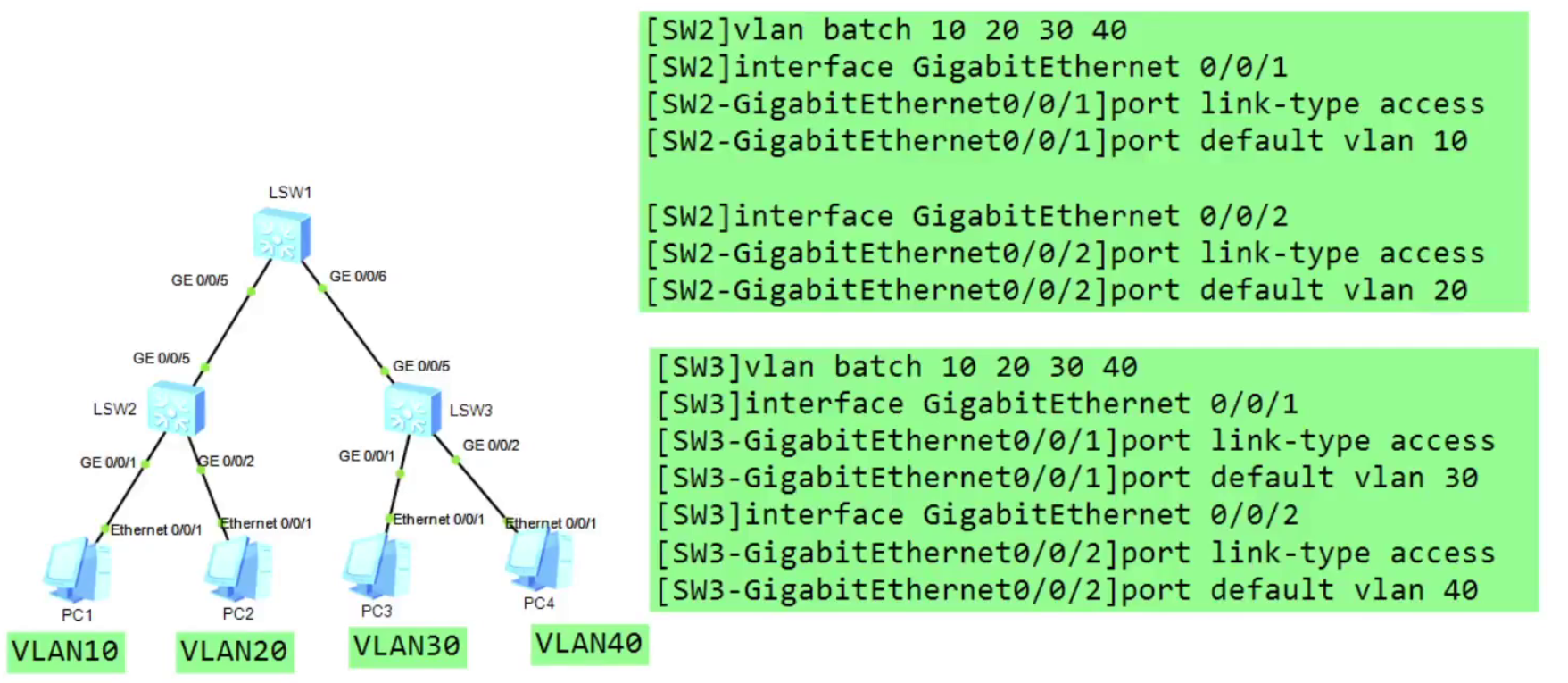

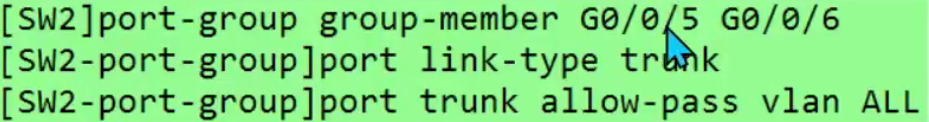

SW2上配置

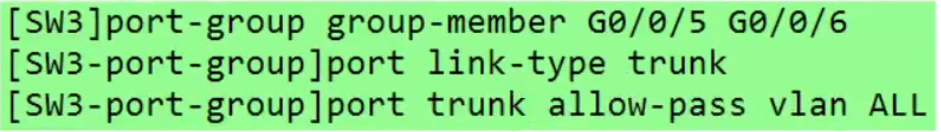

SW3上配置
现在连接SW1根AR1，是通信不了的
AR1上的G0/0/1接口都没有配置ip地址
即使在接口上配置了ip，还是没法通信。因为AR1的对端SW1的GE0/0/1接口也没有ip
SW1是一个三层交换设备，可以当成个路由器

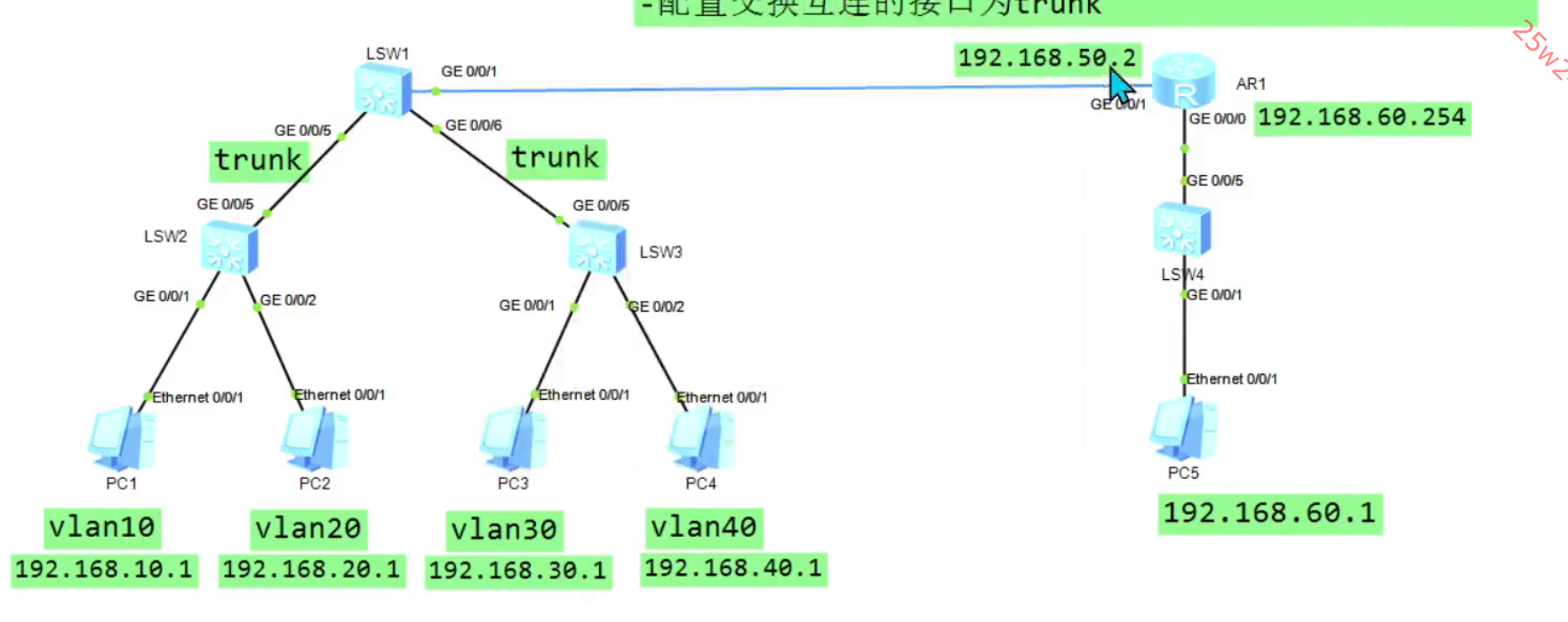

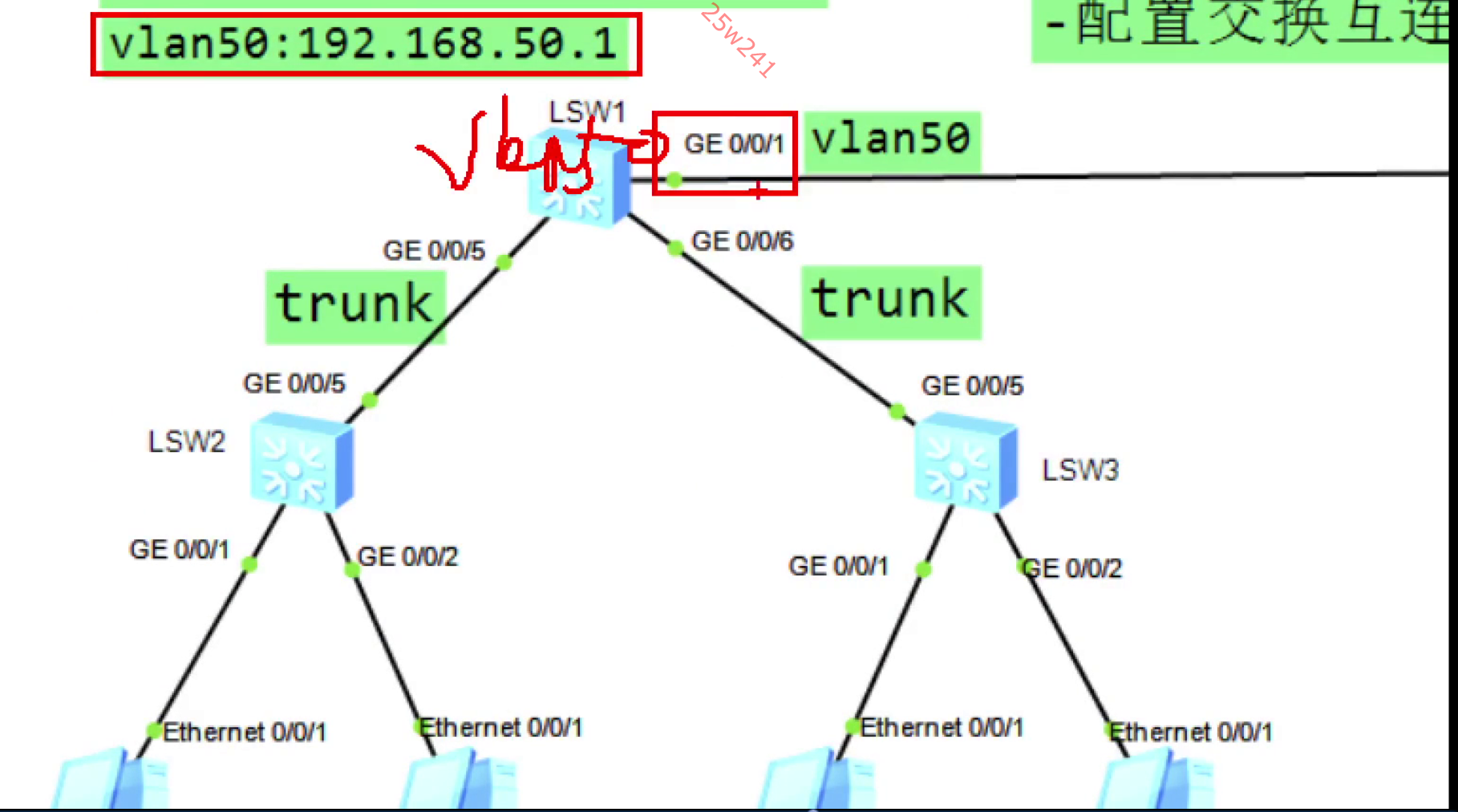

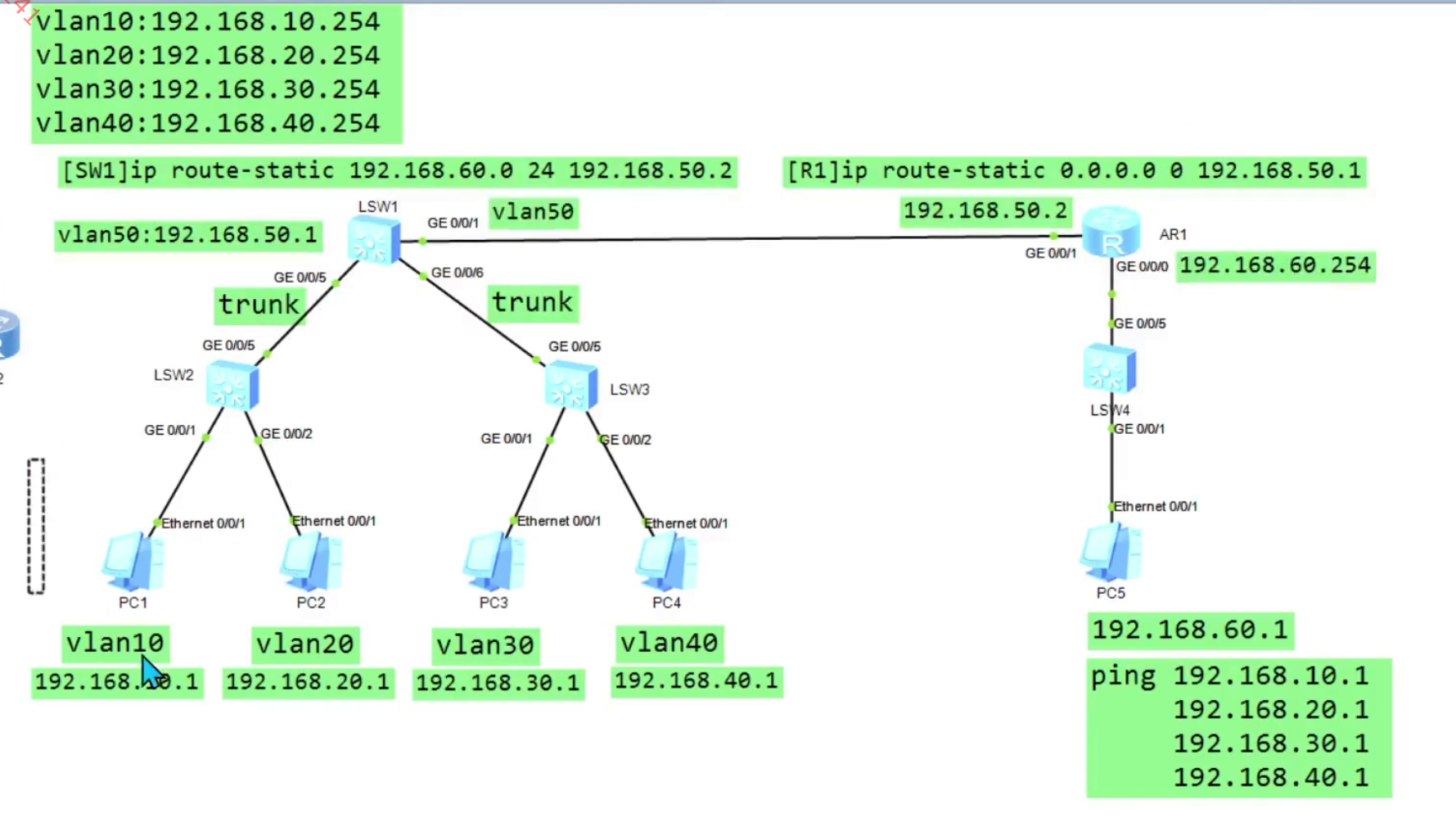

需要在SW1的虚接口上配置ip,vlanif 50 ,将GE0/0/1加入vlan 50
现在还是不通，因为60网段对于SW1来说是非直连网段

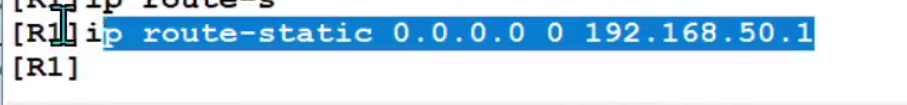

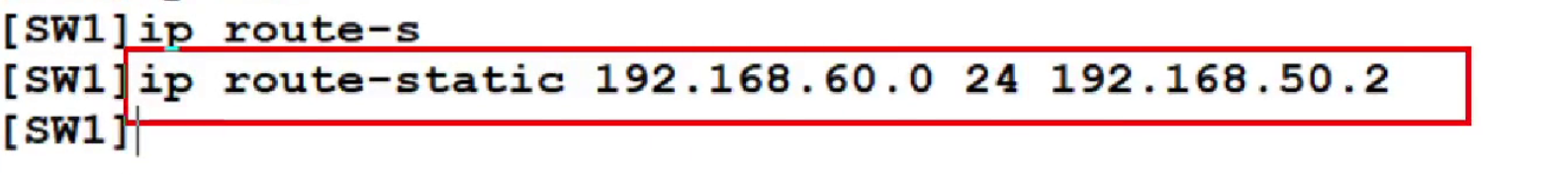

还得配置回程路由

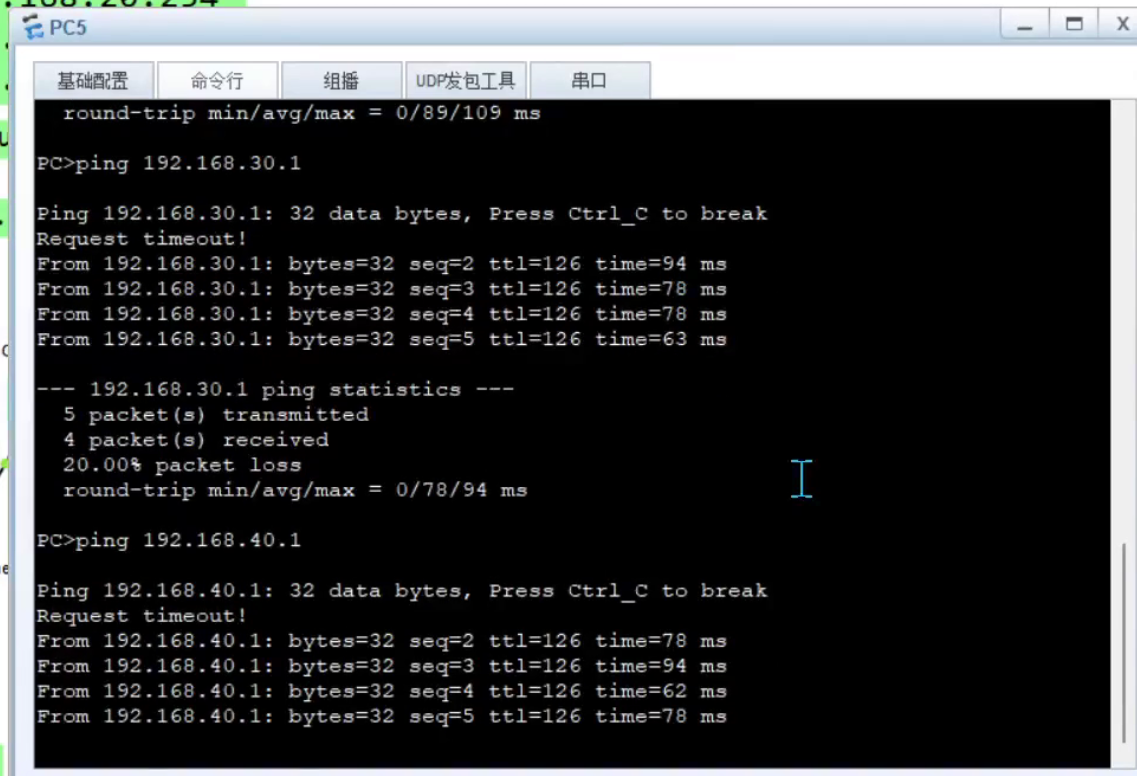

现在就能通了

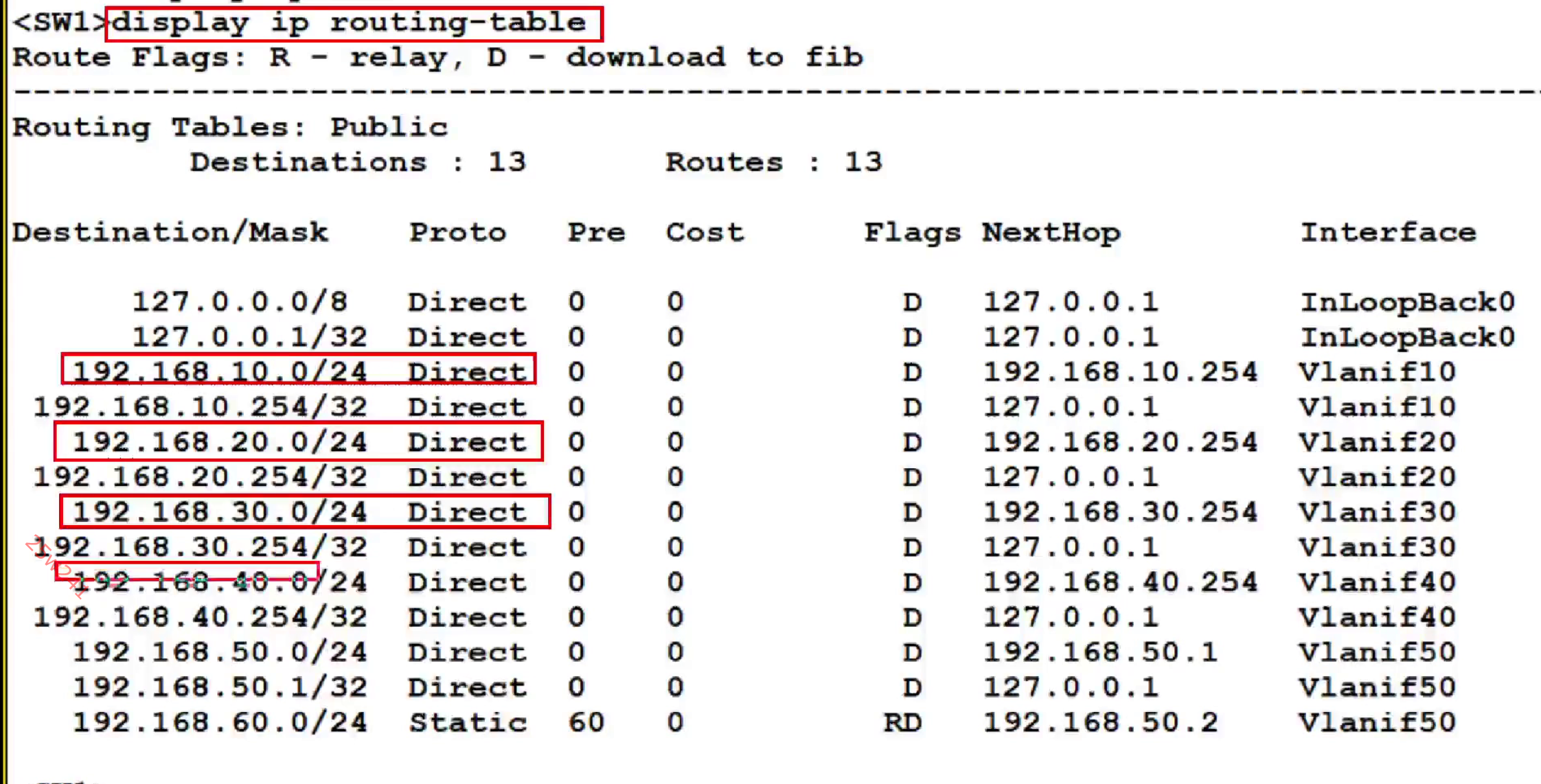

在SW1上查看路由表
vlanif是跟接口的关系

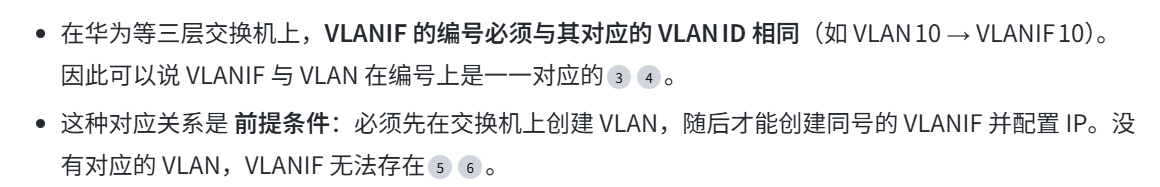

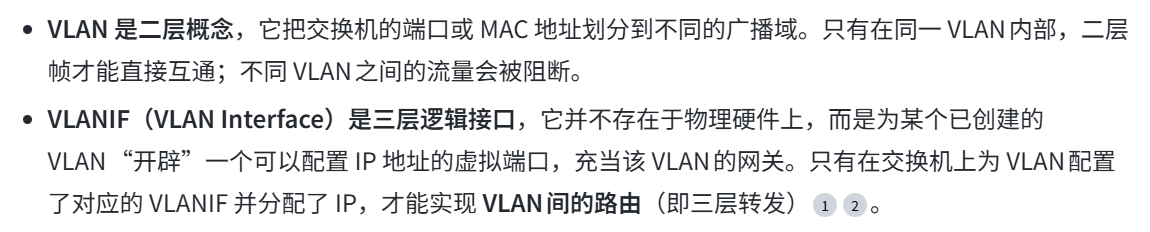

VLAN 与 VLANIF 的关系
一一对应关系
vlan聚合

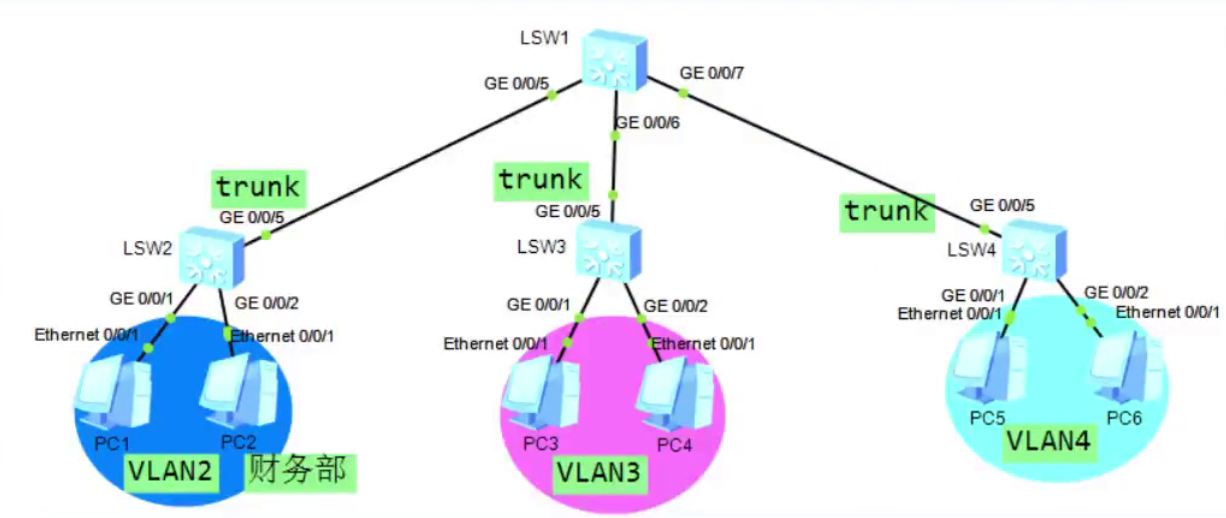

现在vlan2中只有两台主机，如果单独用一个网段的ip，那就会地址浪费，能不能多个vlan用同网段的ip。
如何让所有的vlan共用同一个网段的ip
把多个vlan借助聚合技术，把多个vlan聚合成一个大的vlan，聚合后叫做超级vlan，里面包含多个vlan，包含的vlan叫做子vlan。
为了实现多个子vlan共享一个网段的ip和网关，从而达到节约ip地址的目的

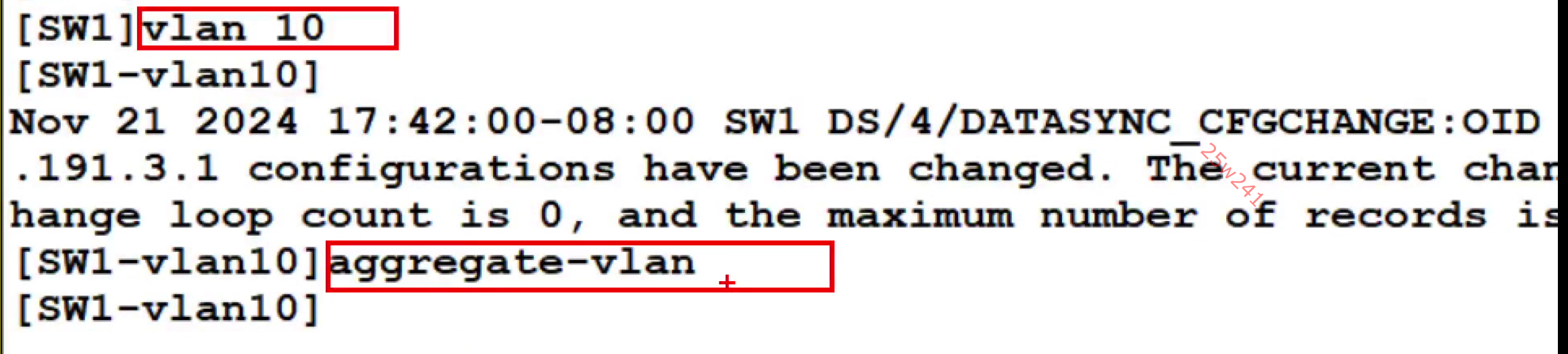

创建一个vlan 10作聚合
并且进入vlan 10 将其配置为聚合vlan

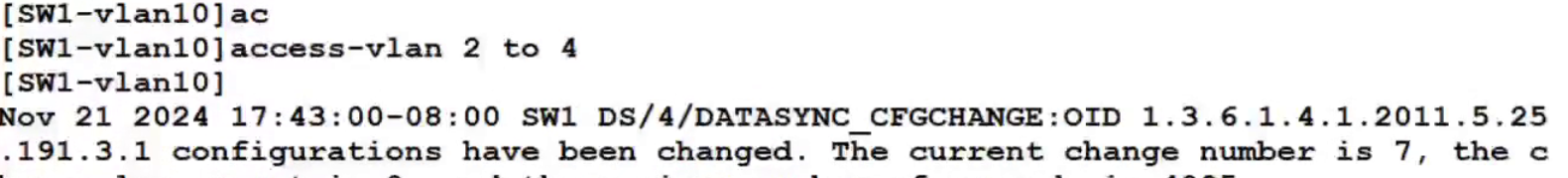

在聚合vlan 10中，将vlan 2,3,4聚合
聚合后，在vlanif10配置的地址就是vlan 2,3,4的网关地址

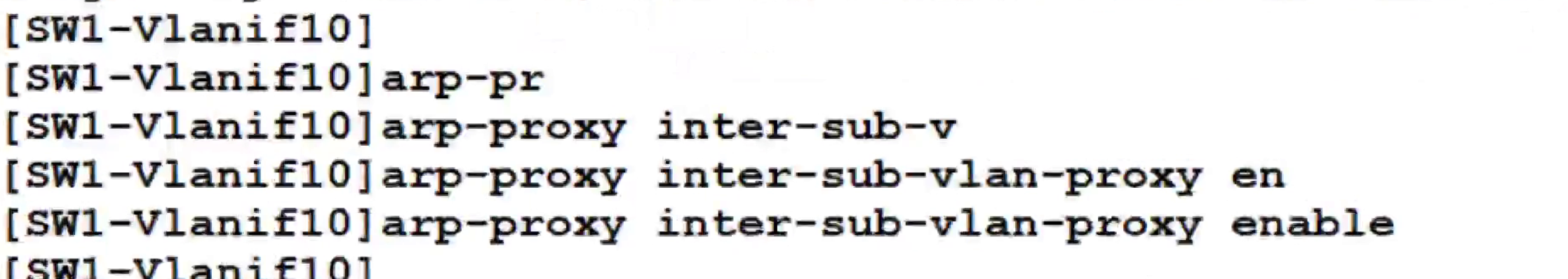

开启vlan间的arp代理
为什么要开启这个vlan间的arp代理？
在VLAN聚合（Super VLAN）中开启VLAN间代理ARP是这项技术能够正常工作的核心技术机制。

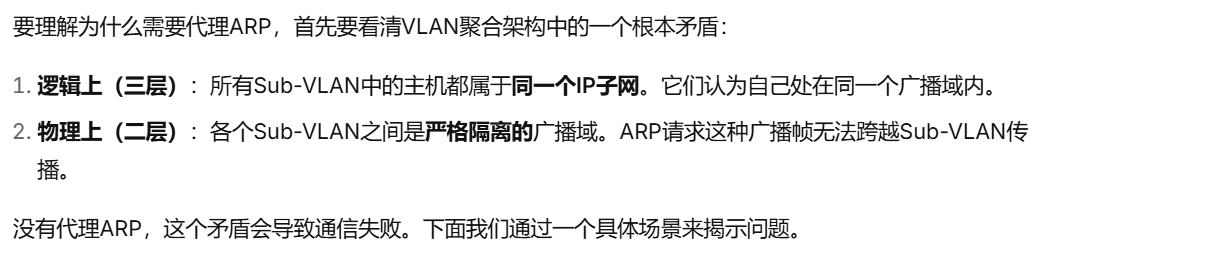

核心原因：解决"逻辑与物理"的矛盾

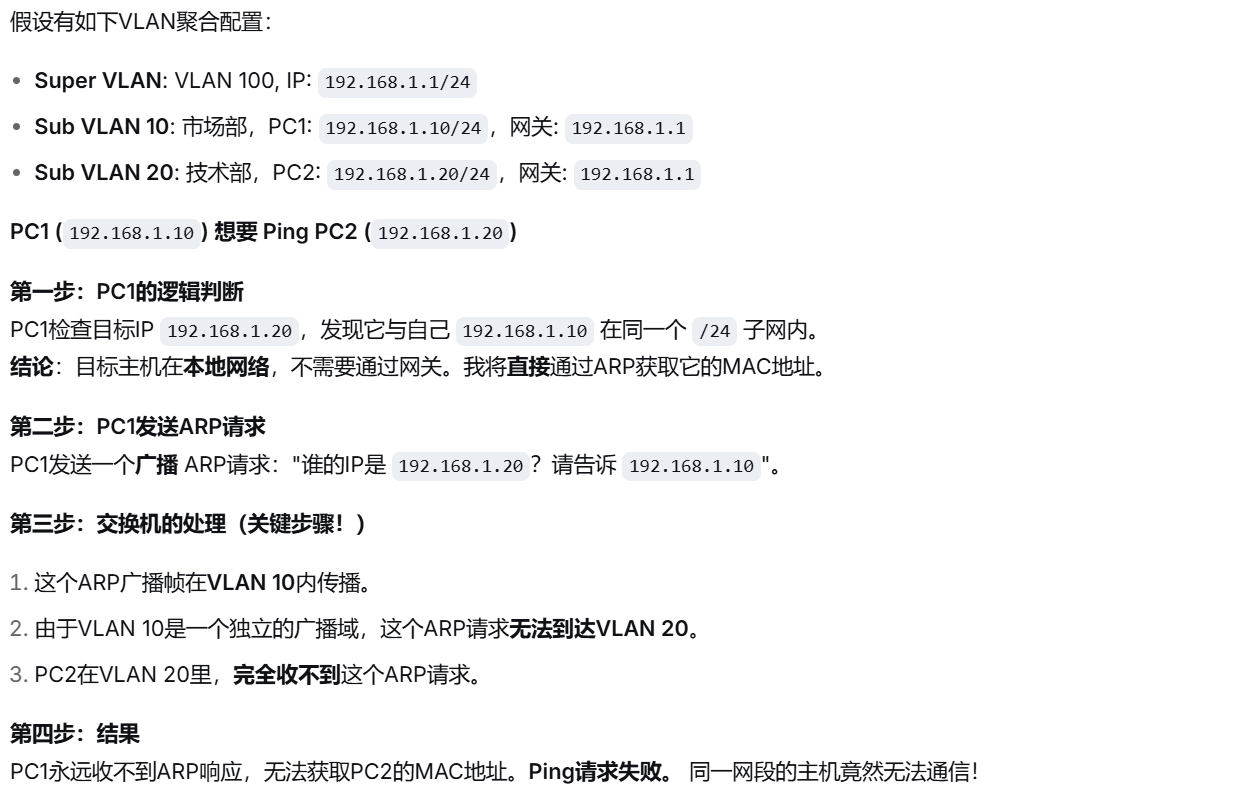

场景分析：没有代理ARP会发生什么？

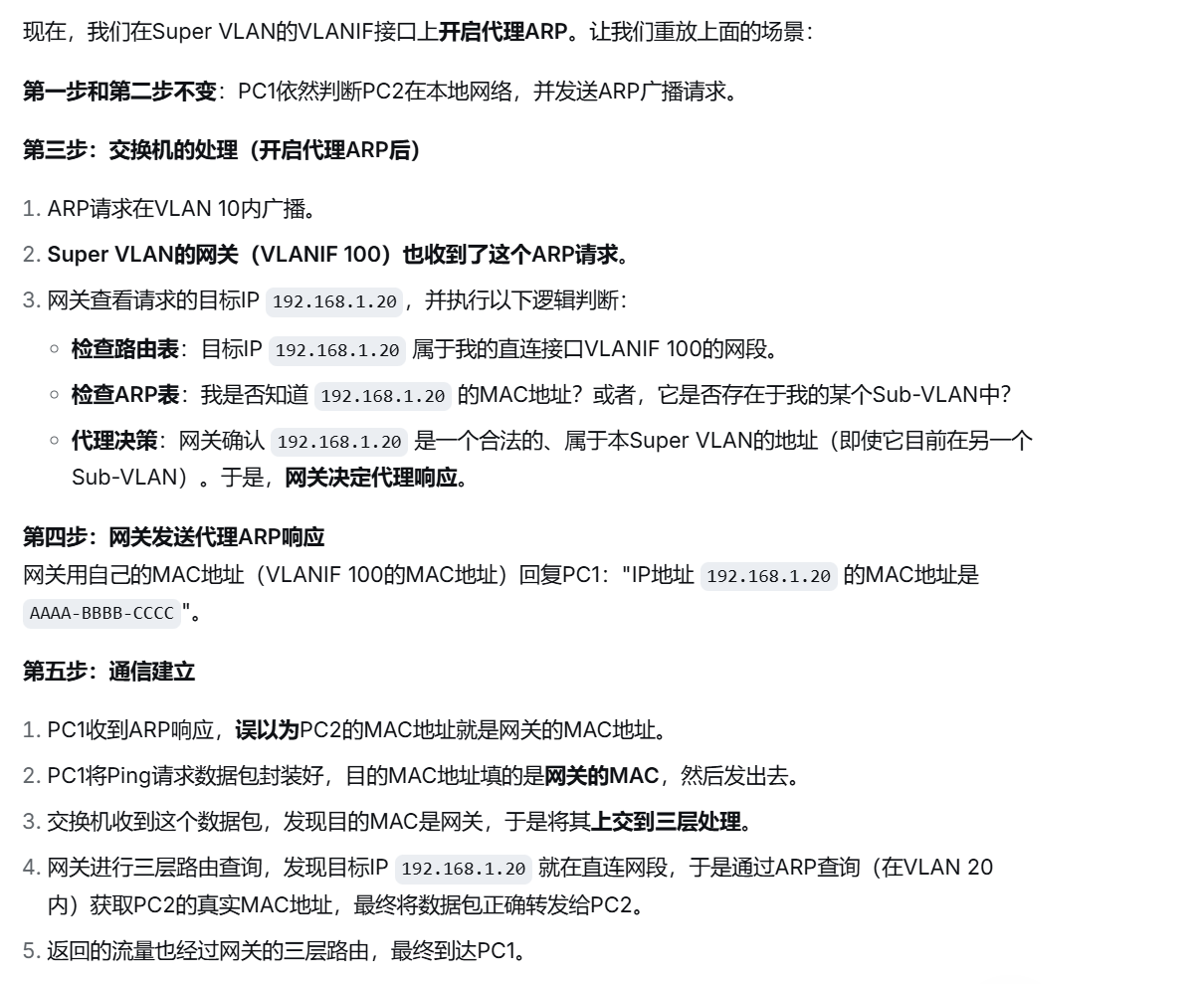

解决方案：开启代理ARP如何力挽狂澜

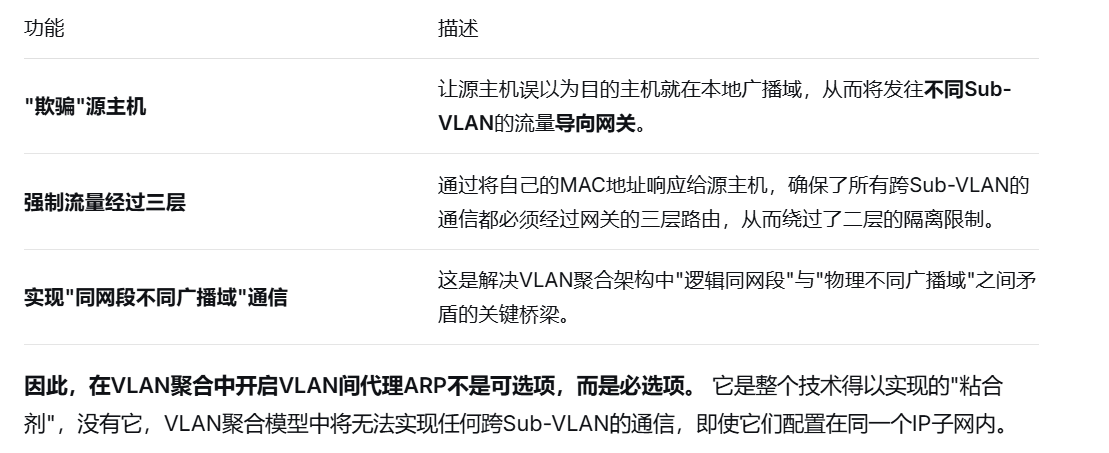

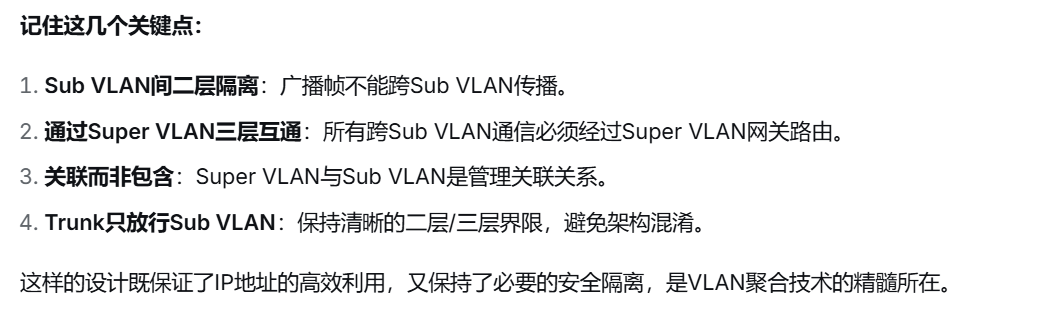

总结：代理ARP在VLAN聚合中的核心作用

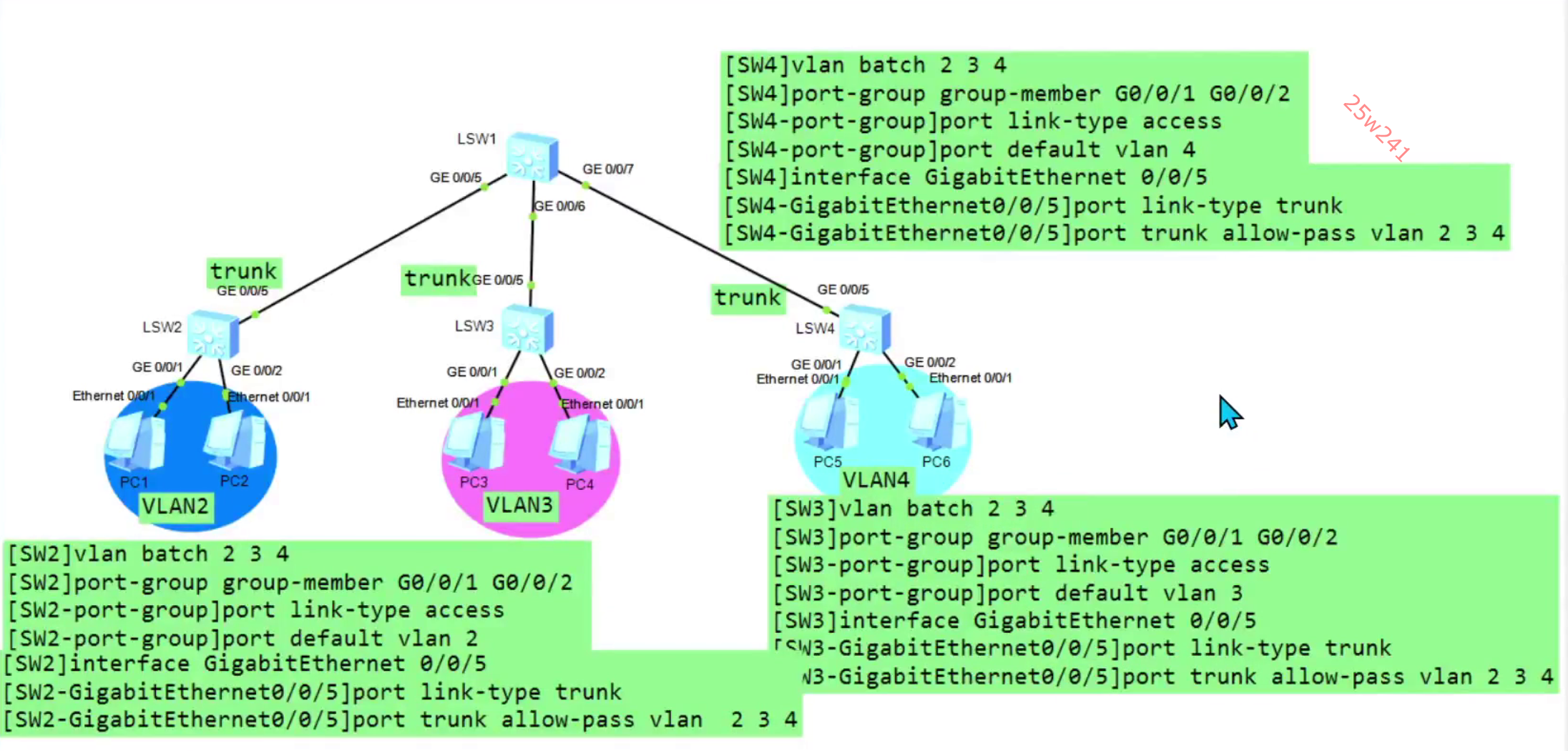

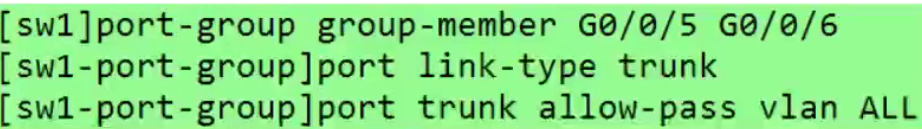

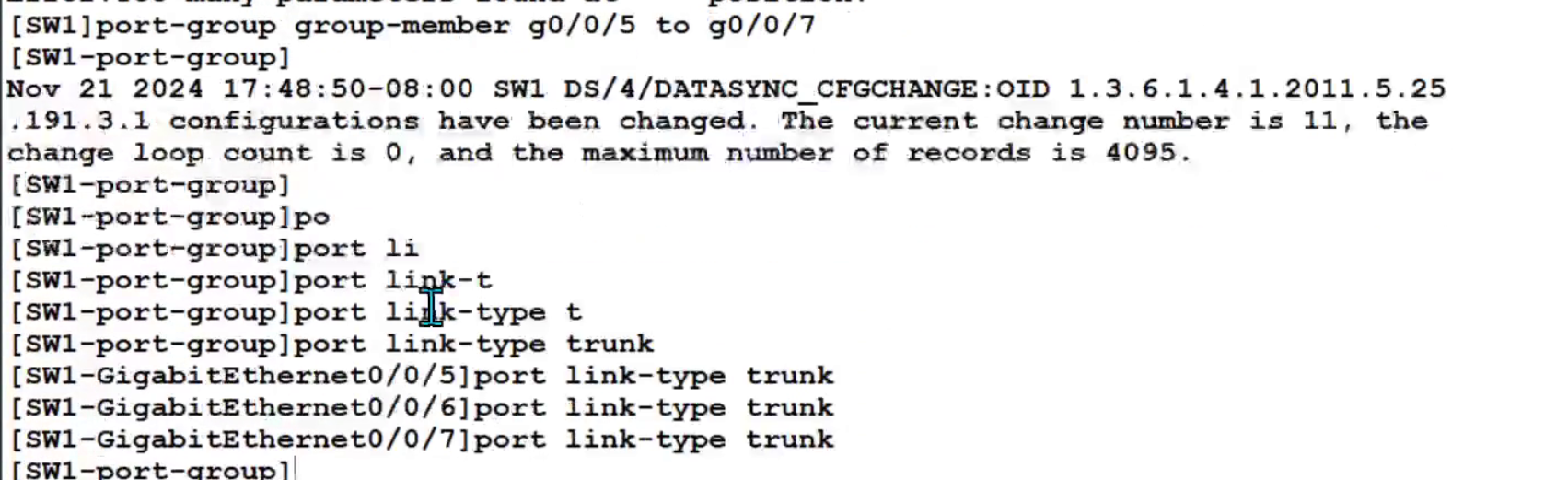

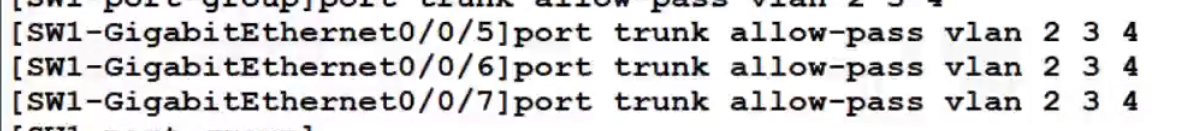

将SW1的5、6、7口配置为trunk模式
不要写vlan 10

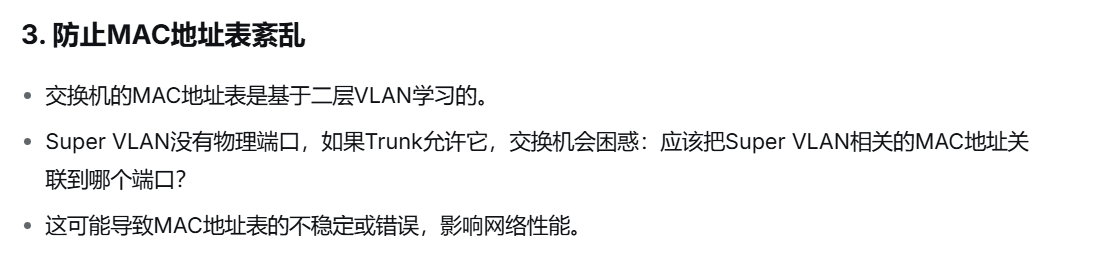

为什么不需要放行超级vlan

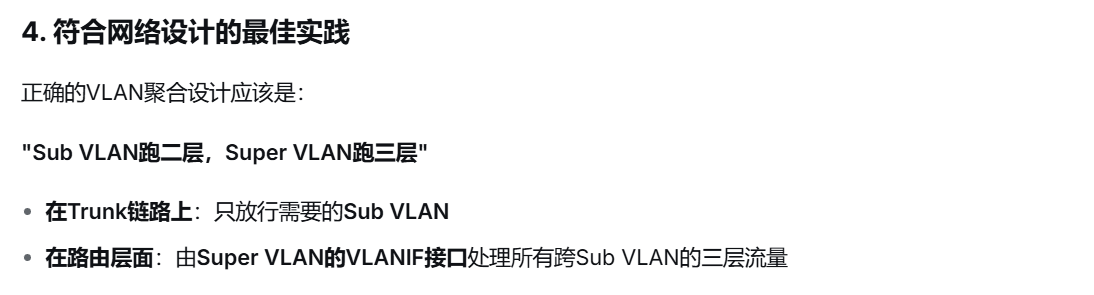

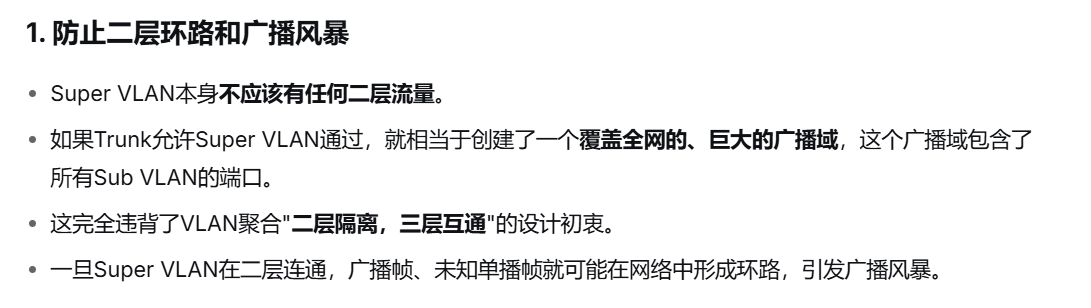

在VLAN聚合（Super VLAN）设计中，不在Trunk链路上放行Super VLAN是一个重要的最佳实践。

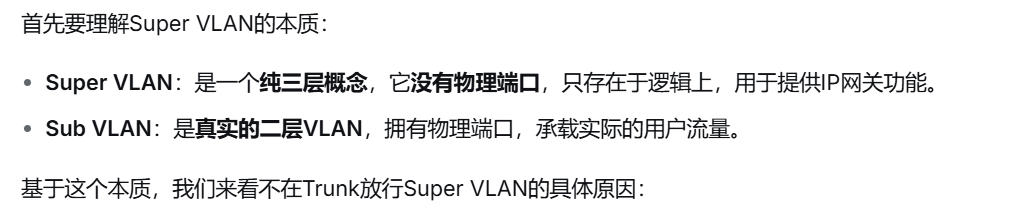

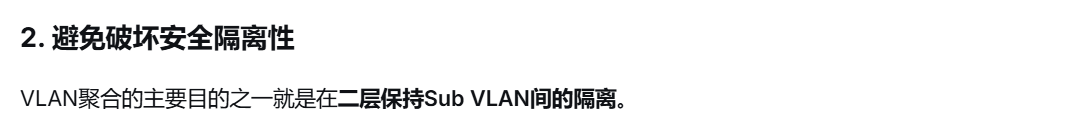

核心原因：Super VLAN是纯三层逻辑实体
Super VLAN本身没有物理端口，它不参与二层通信。
当Sub VLAN间需要通信时，必须经过Super VLAN的VLANIF接口进行三层路由

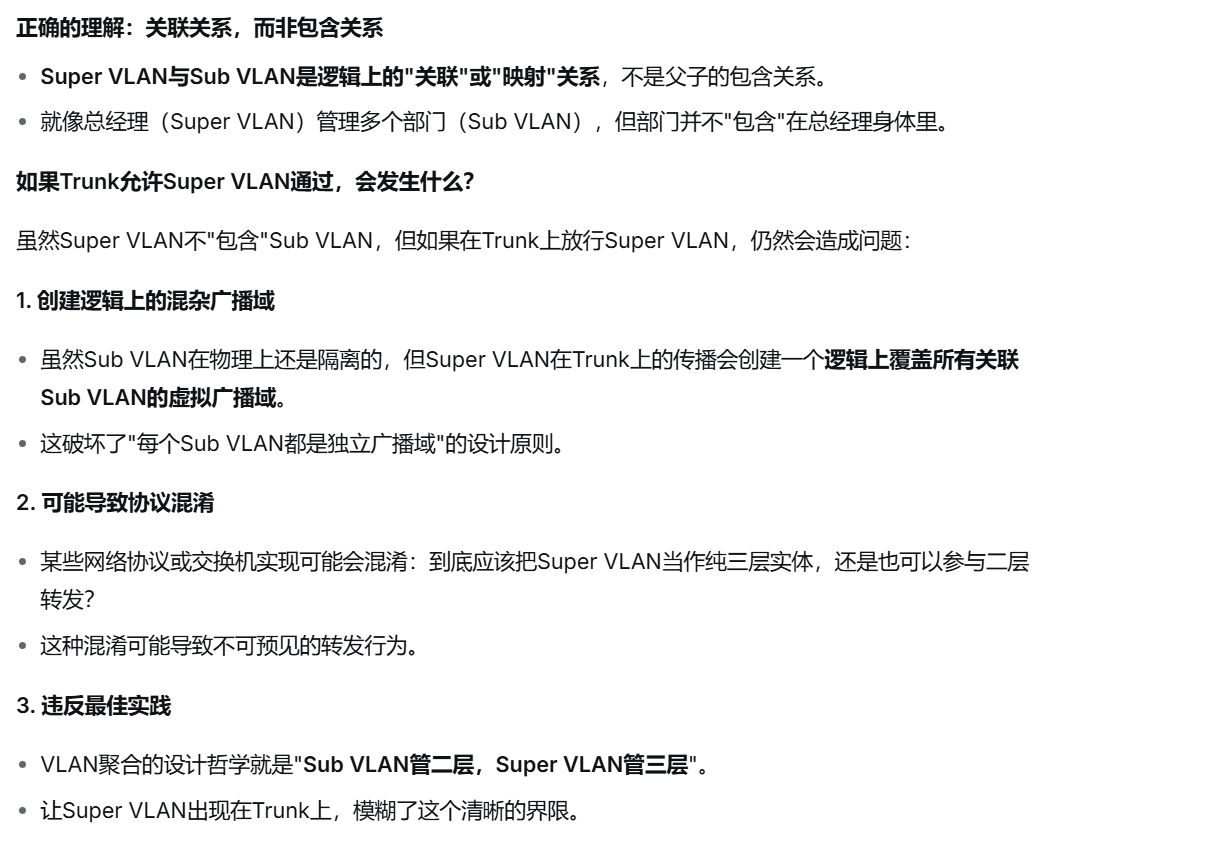

Trunk允许Super VLAN通过，Super VLAN包含Sub VLAN吗？
重要澄清：这是一个常见的概念混淆。Super VLAN并不"包含"Sub VLAN。

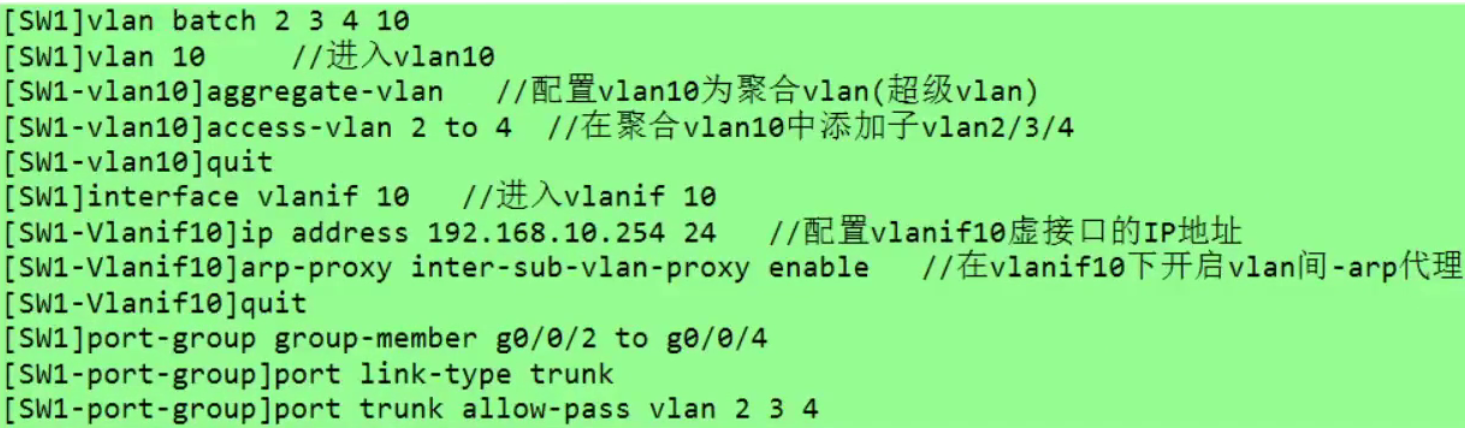

SW1的聚合vlan的配置

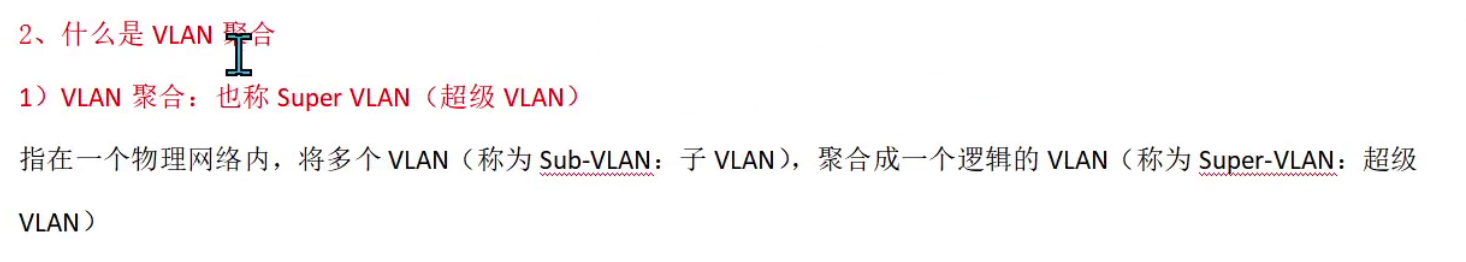

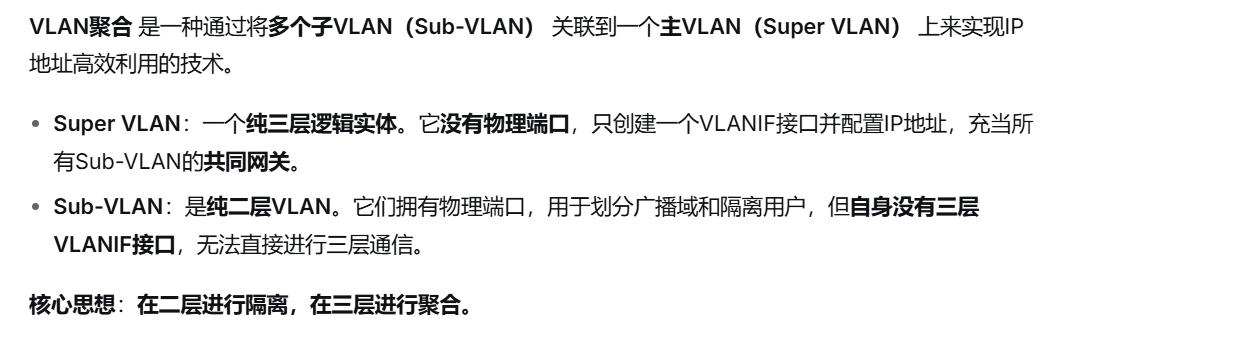

一、vlan聚合概述

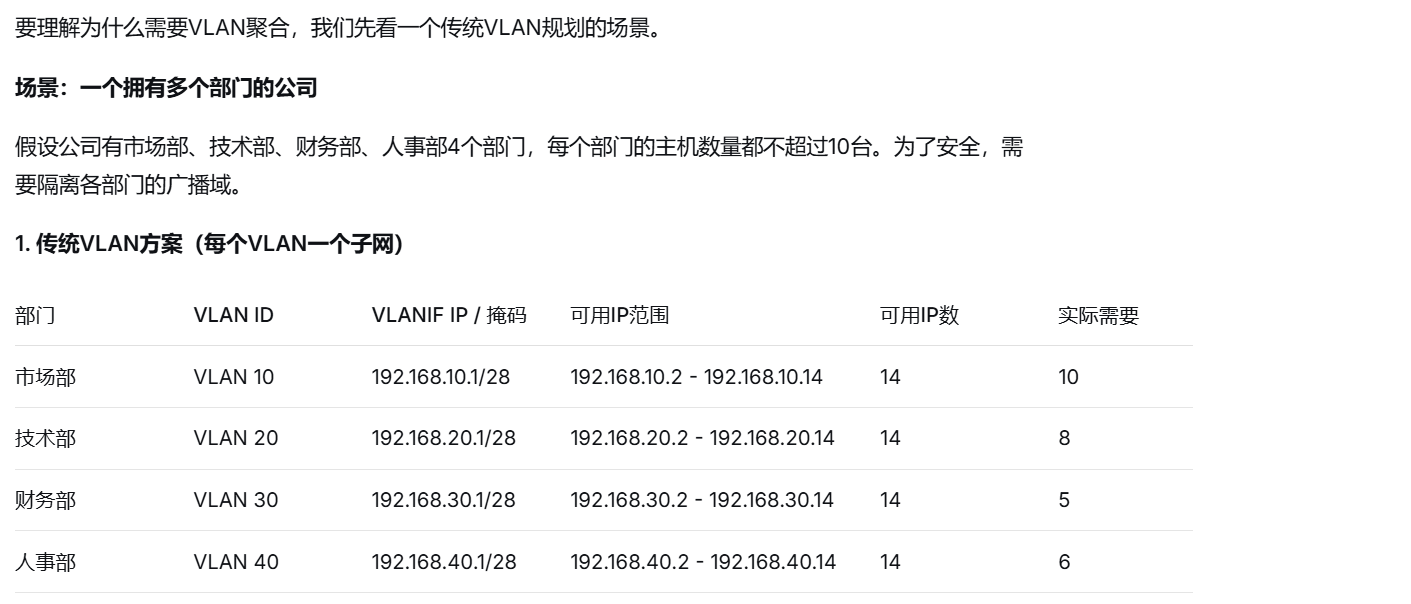

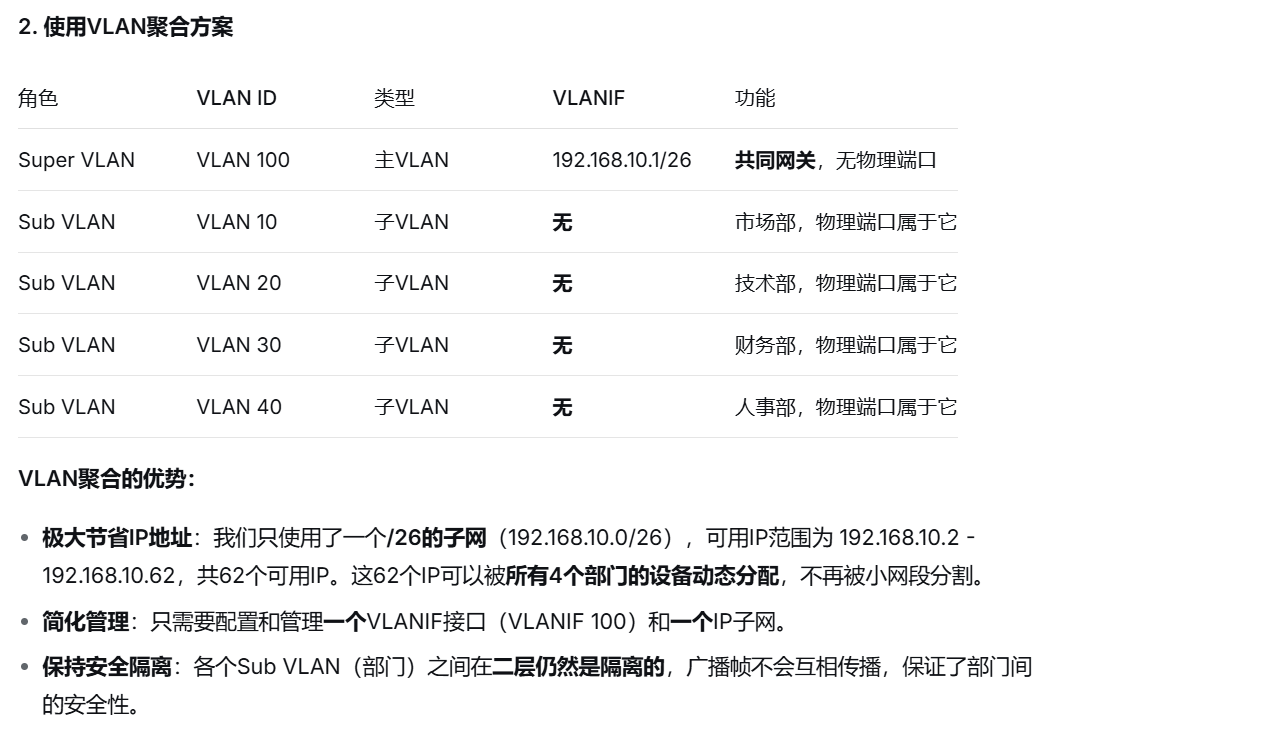

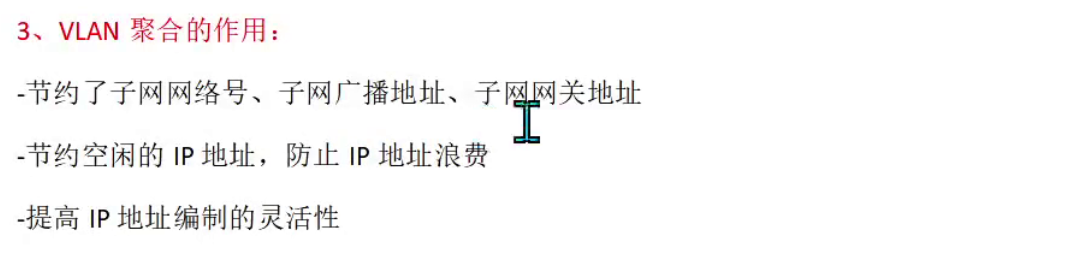

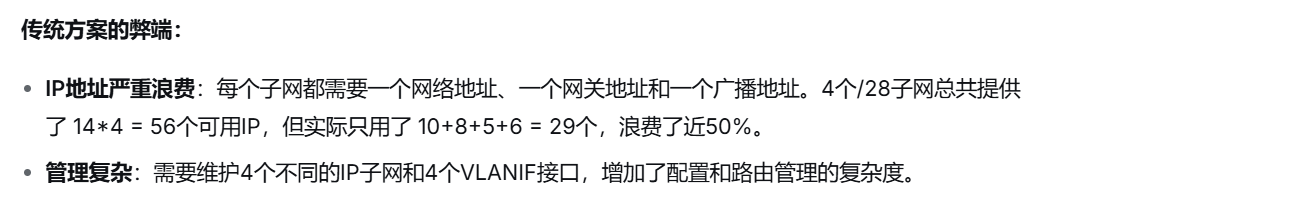

二、为什么需要VLAN聚合？------ 解决传统VLAN的痛点

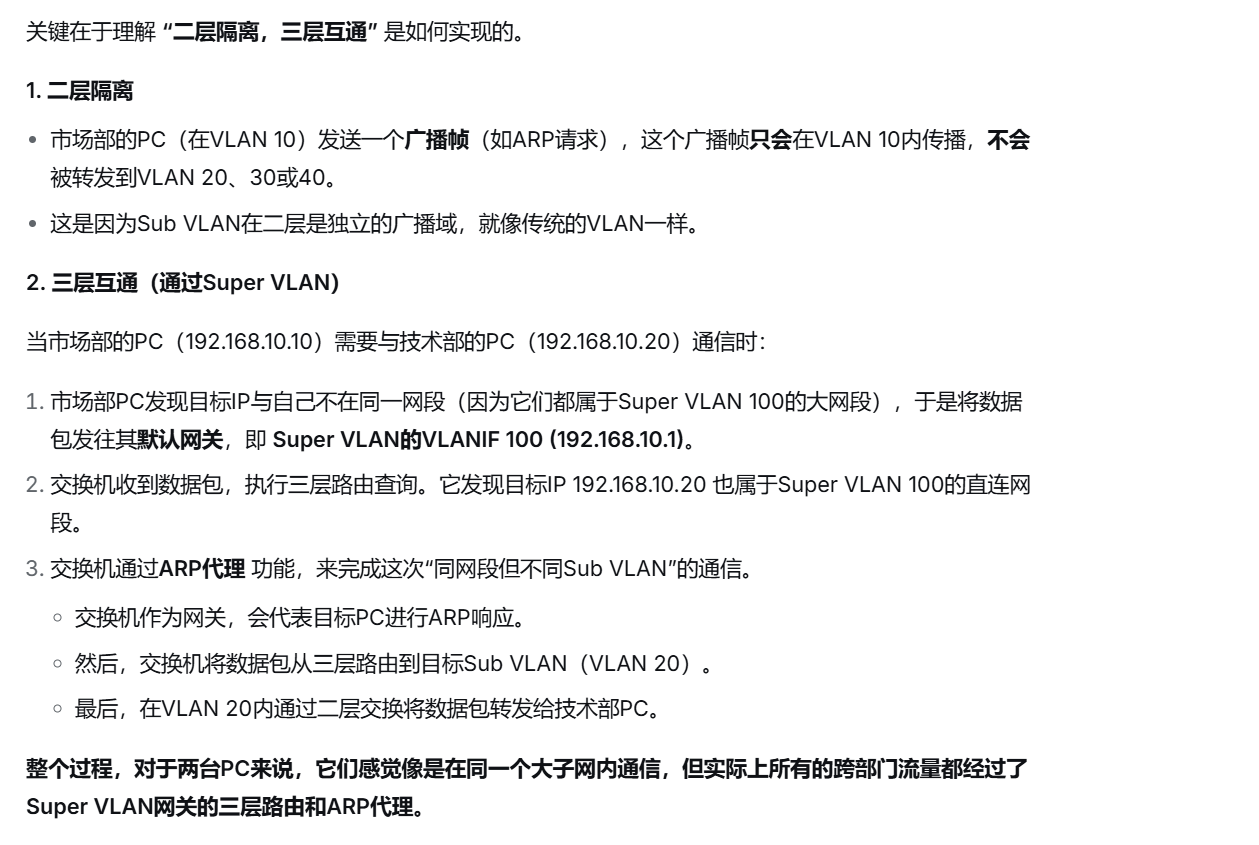

三、VLAN聚合的工作原理
端口隔离
端口隔离概述
在同一个VLAN内，实现用户之间的二层隔离，从而增强安全性、简化管理并提升网络性能。

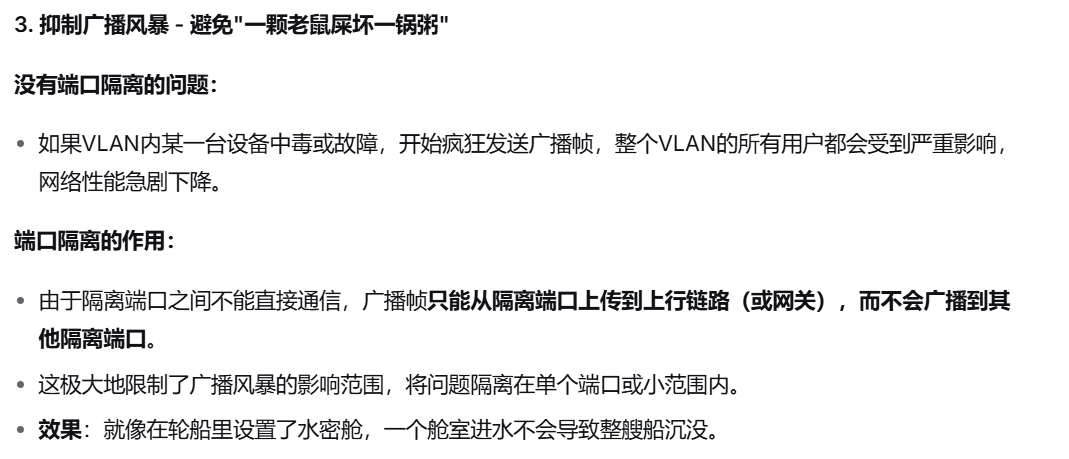

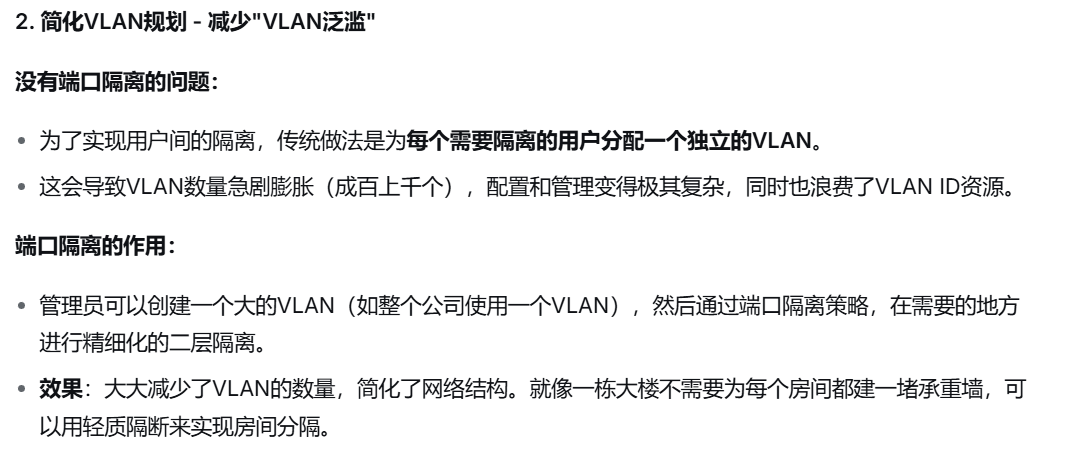

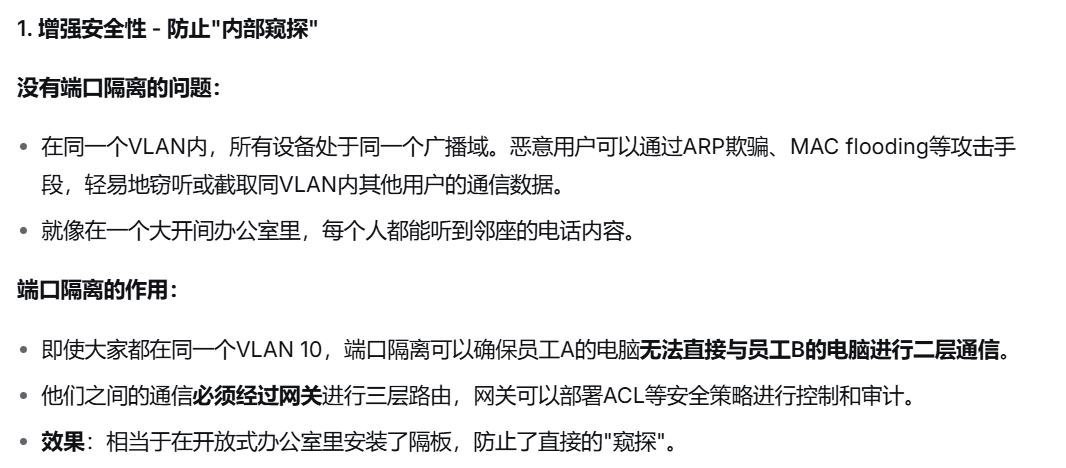

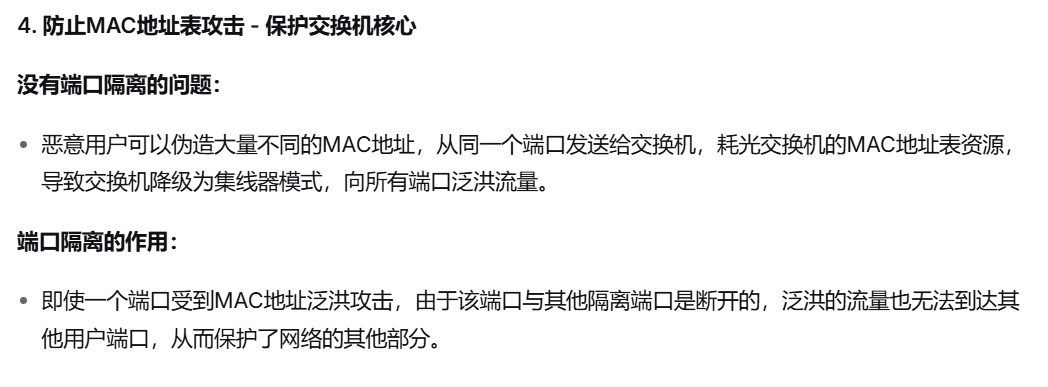

端口隔离解决的四大问题

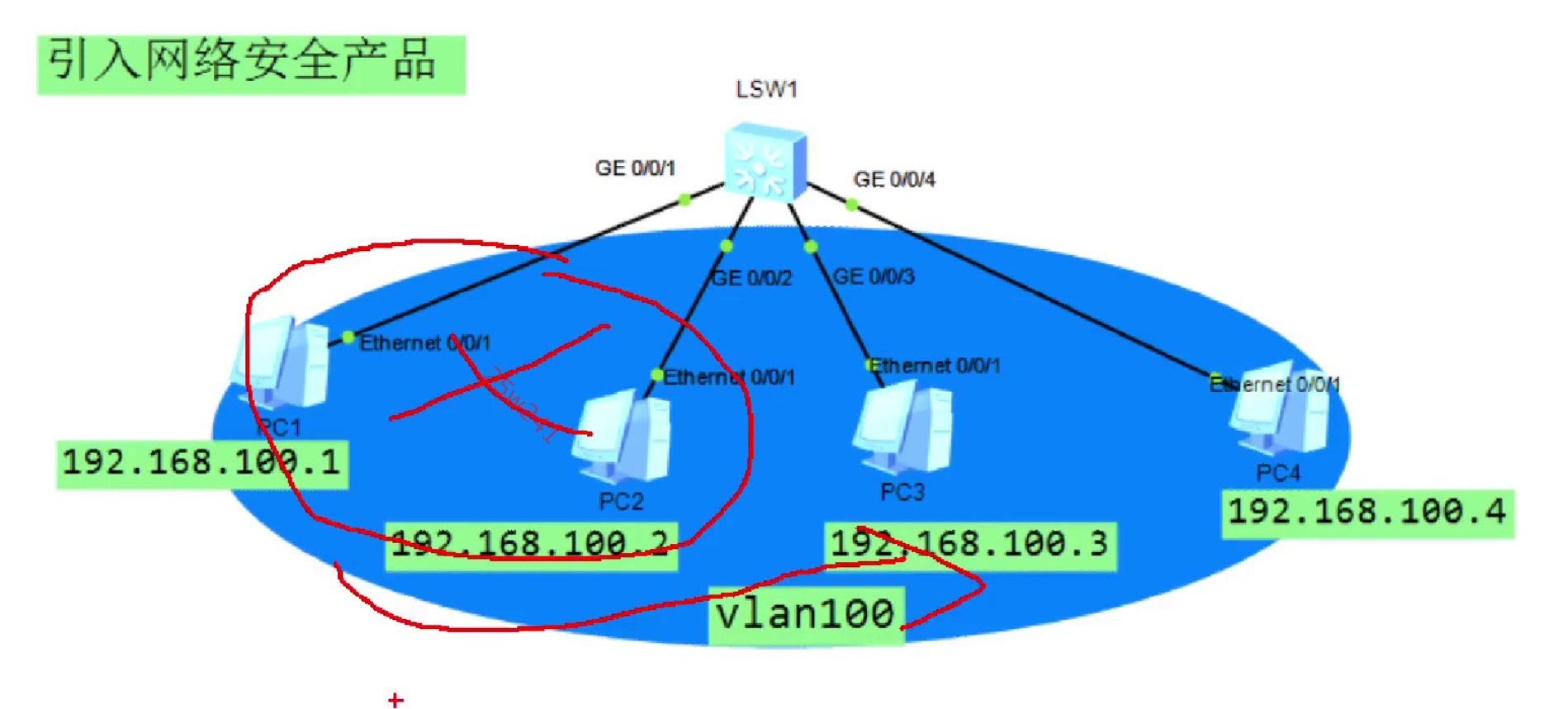

采用端口隔离技术，让100.1跟100.2不通，但是到100.3、100.4是通的

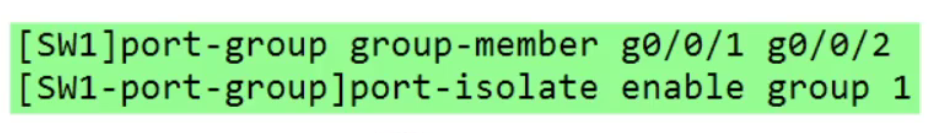

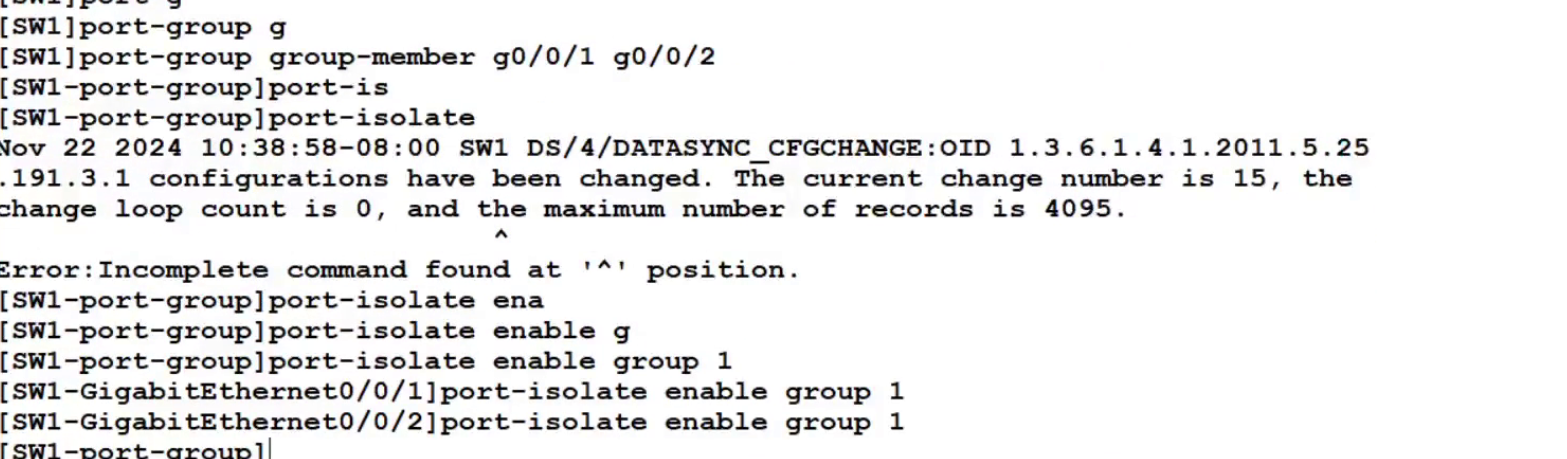

如何实现端口隔离

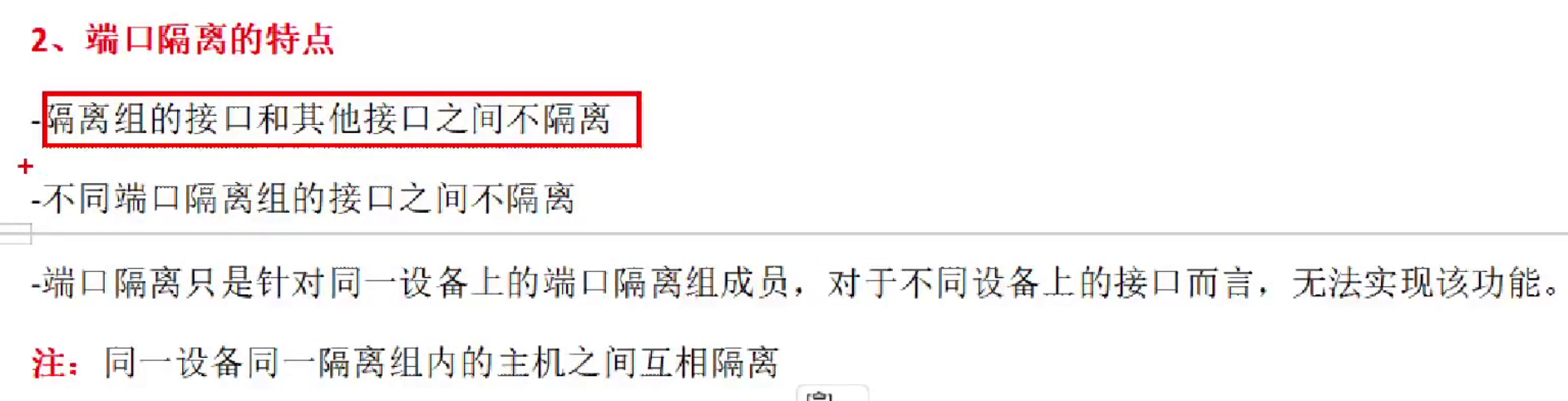

端口隔离的特点
