Gscoolink GSV1201D：Type-C Alt Mode DisplayPort 1.2 to HDMI 1.4 高性能转换器
产品概述
GSV1201D 是一款高度集成的 USB Type-C Alternate Mode DisplayPort 1.2 到 HDMI 1.4 转换器 ，专为便携式设备扩展坞、笔记本电脑接口扩展和 Type-C 多功能集线器设计。通过集成增强型微控制器和闪存，提供了即插即用、高集成度、低功耗的解决方案，显著降低 BOM 成本和 PCB 空间需求。
核心功能与技术规格
1. 视频信号转换
-
DisplayPort 接收 ：支持21.6Gbps (HBR2, 4-lane)，兼容 DisplayPort 1.2 标准，最大分辨率4K@30Hz
-
HDMI 发送 ：支持9Gbps (TMDS, 3G3Lane)，兼容 HDMI 1.4 标准，支持 3D 显示和 4K@30Hz 输出
-
全协议支持：完整支持 DisplayPort SDP 数据包直通到 HDMI 输出，确保信号完整性
2. Type-C 接口管理
-
集成 PD 3.0 控制器：自动处理 Type-C CC 接口，实现 USB 电源管理和 DisplayPort 模式激活
-
Billboard 功能：支持 USB 2.0 协议，提供设备识别和配置
-
电源管理：支持 5V/3A 电源传输，满足外设供电需求
3. 嵌入式智能系统
-
内置 RISC-V MCU：无需外部控制器即可执行自定义功能，实现差异化特性
-
板载闪存：存储固件和配置数据，支持现场升级
-
6 个 GPIO：可编程通用输入 / 输出，便于系统集成和功能扩展
4. 高级特性
-
HDCP 1.4：内置内容保护，支持受版权保护的高清内容传输
-
色彩空间转换：支持 RGB 4:4:4/4:2:2 到 YUV 4:2:0 转换，优化带宽利用
-
热插拔支持：即插即用，支持热插拔操作，提升用户体验
应用场景
| 应用领域 | 典型应用 |
|---|---|
| Type-C 扩展坞 | 笔记本电脑多功能扩展，连接显示器、键盘、鼠标和电源 |
| 便携显示器 | 实现手机 / 平板与显示器的高速连接，支持 4K@30Hz 高清输出 |
| 工业控制 | 嵌入式设备显示接口扩展，提供稳定的高清显示连接 |
| 医疗设备 | 医疗影像设备的显示输出转换，确保图像质量和安全性 |
| 加密应用 | 支持 Type-C 接口安全认证和加密传输，保护敏感数据 |
技术优势
-
高度集成：单芯片完成信号转换、电源管理和系统控制，BOM 成本降低 40%，PCB 面积减少 30%
-
低功耗设计：待机功耗 < 10mW，工作功耗 < 200mW，适合便携式设备应用
-
即插即用：自动协商显示模式和电源配置，用户无需手动设置
-
灵活配置：
- 支持 "E" 引脚分配，兼容 USB 3.0+2-lane Alt-DP 模式
- 支持 "C/D" 引脚分配，兼容 4-lane Alt-DP 模式
-
可靠性：内置过压、过流保护和 ESD 防护 (4kV HBM)，确保设备在恶劣环境下稳定工作
硬件规格
-
封装：QFN48 (7mm×7mm)，小尺寸设计，适合紧凑型应用
-
工作温度：-40°C 至 85°C，适应广泛的工作环境
-
电源：3.3V 单电源供电，功耗 < 200mW
总结
GSV1201D 通过集成 DisplayPort 1.2 to HDMI 1.4 转换 、Type-C 电源管理 和嵌入式智能系统 ，为现代便携式设备提供了高性能、高集成度、低功耗的显示连接解决方案。特别适合对空间和功耗要求严苛的 Type-C 扩展坞、便携显示器和嵌入式系统，帮助设备制造商简化设计、降低成本并加速产品上市。

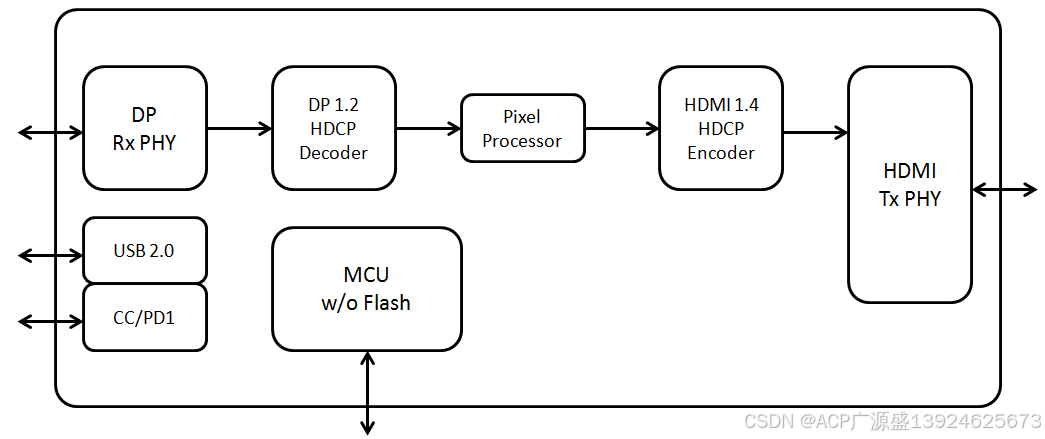

Gscoolink GSV1201Dis a high-performance, low-power,USB Type-C Alternate Mode DisplayPort 1.2to HDMI 1.4converter. By integrating enhanced microcontrollerand flash, GSV1201Dhas created a cost-effective solution that provides time-to-market advantages. The DisplayPort Receiver supports up to 21.6Gbps (HBR2, 4-lane) and HDMI Transmitter supports up to 9Gbps (TMDS, 3G3Lane). Integrated Power Delivery 3.0 controller handles Type-C CC interface for USB power managementand DisplayPort mode entry. The superior architecture of GSV1201Dprovides economical smaller footprint solutions using QFN48, targeting applicationof Type-C Hub.GSV1201Dsupports all DisplayPort SDP packets pass-through to HDMI output.HDCP 1.4 isimplemented in GSV1201Dfor both DisplayPort Rx and HDMI Tx.Color Space Conversion, 444/422-420 Converteraresupported atHDMI Tx in TMDS mode.
