单片机内存布局管理：sct分散加载详解

分散加载文件通常以.sct结尾,英文名是:Linker Control File,scatter loading,链接器根据这个文件的配置来分配各个节区的地址空间,并且生成分散加载代码,因此我们只要修改分散加载文件,链接器就能自动帮我们确定代码、变量等这些内容在内存中(Flash和RAM上)的地址。

sct 分散加载文件：内存布局管理

核心问题：编译好的代码和数据具体放在芯片内存的哪个地址？比如：
- 中断向量表应该放在哪里？
- 程序代码（Flash）和数据（RAM）如何分布？
- 如何将某个函数或变量放到一个特定的高速内存区？
- 如何配置堆栈的空间？
sct 文件：是 ARM 编译器（ARMCC、ARMClang）使用的链接脚本，全称是 Scatter-Loading Description File。它精确地指导链接器，将程序的各个段（如 .text, .data, .bss）放置到指定的物理地址上。
范畴：链接阶段、内存映射、存储管理。这是嵌入式开发（尤其是资源受限、没有MMU的MCU）特有的、至关重要的知识。

2 分散加载文件在什么时候起作用?

它主要是在链接阶段产生作用,如果你之前用过gcc+makefile编译mcu项目,那可以看到在目录中会有.ld结尾

的文件,这个文件和我们这里的分散加载文件作用类似,都是在链接阶段起作用。

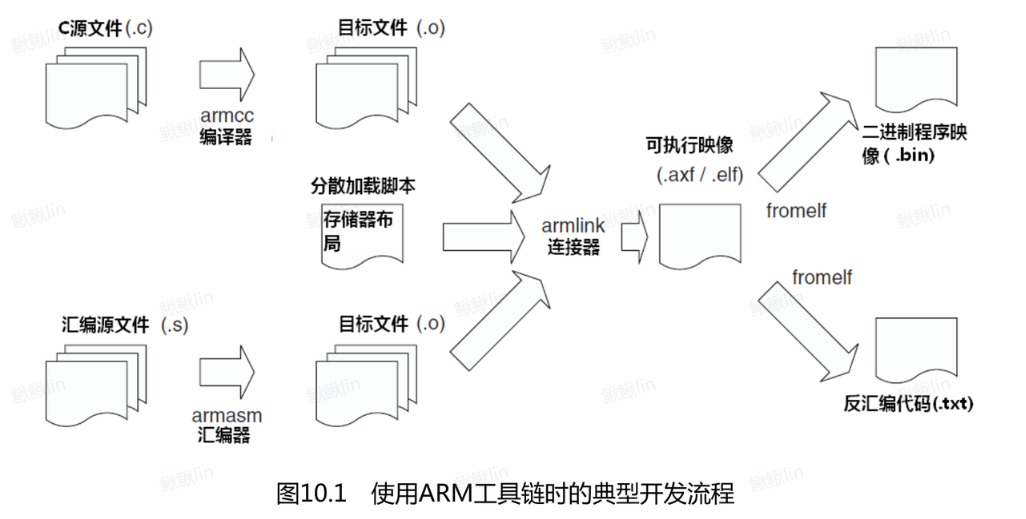

编译链接流程：

3 创建自己的sct分散加载文件

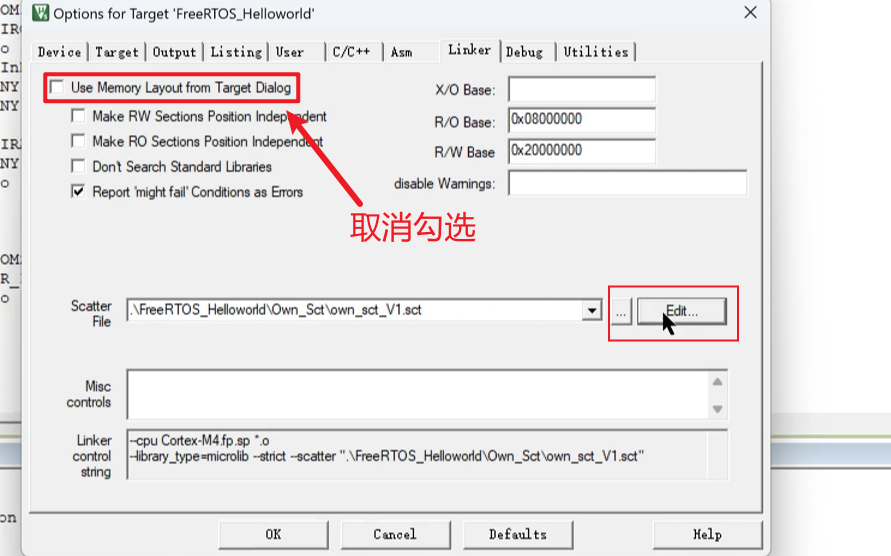

在原有的sct的目录下新建一个文件夹放我们自己的sct文件，点击Edit就可以开始编辑sct文件了。

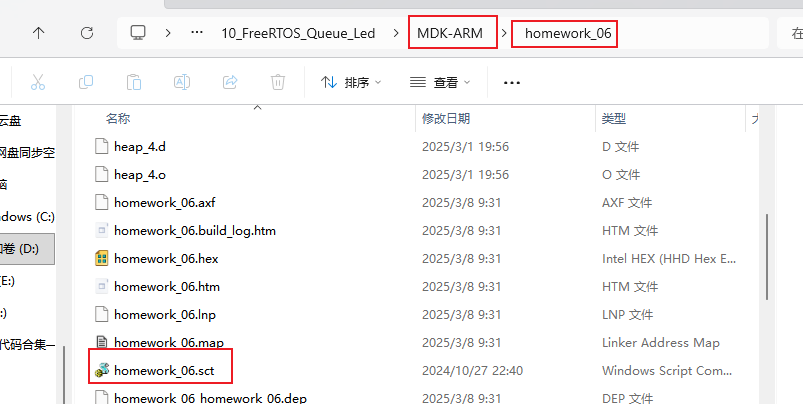

可以这样找到sct文件

4 分散加载文件的格式解析（个人理解）

在默认的 sct 文件配置中仅分配了 Code、RO-data、RW-data 及 ZI-data 这些大区域的地址，链接时各个节区(函数、变量等)直接根据属性排列到具体的地址空间。

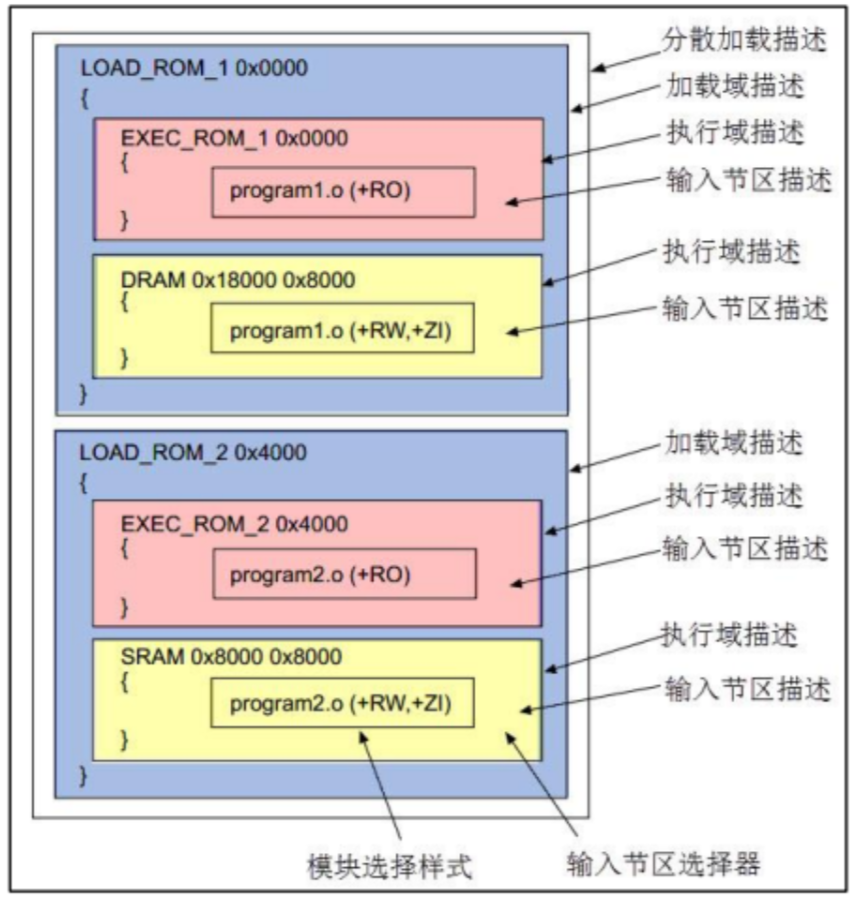

sct 文件中主要包含描述加载域及执行域的部分，一个文件中可包含有多个加载域，而一个加载域可由多个部分的执行域组成。同等级的域之间使用花括号"{}"分隔开，最外层的是加载域，第二层"{}"内的是执行域。

个人理解总结

加载域会将大括号内的东西全部加载到指定地址上，但是具体要从那里读取代码读取数据执行，要看执行域的地址。
如果加载域在flash，执行域在SRAM上，就会在上电时自动从flash上copy数据到SRAM上，之后要读取数据/指令就会在SRAM上进行。
相当于加载域上有所有东西，如果执行域和加载域地址一样就不用copy数据，如果不一样就搬运数据到执行域地址，等真要用的时候到执行域上面拿。

需要注意的点

执行地址在Flash区域的代码，其加载地址和执行地址必须对齐，不然会导致访问时出错。
简单来说，假设一个加载域的地址是0x0800 0000，而这个加载域中有两个执行域，一个在flash，地址为0x0800 0000，叫执行域F；另一个在RAM上，地址为0x2000 0000，叫执行域R；此时flash的执行域应该写在前面，不然就会导致访问时出错。
出错原理：如果执行域R写在加载域大括号中的第一个位置，执行域R的数据会放入加载域的地址上，放完了执行域R的数据之后才会放执行域F的数据，问题是，我们一开始给执行域F规定的地址是从0x0800 0000开始，但此时0x0800 0000的位置上已经放了执行域R的数据，假设执行域R的数据大小为0x74，则执行域F的真正数据加载地址就是0x0800 0074，此时加载地址与执行地址就形成了"错位"，而程序在执行时，还是会从0x0800 0000中去取执行域F的第一条代码（此时执行域F的第一条代码真正加载位置在0x0800 0074），就会导致程序执行出错。

4 分散加载文件的格式解析（deepseek）

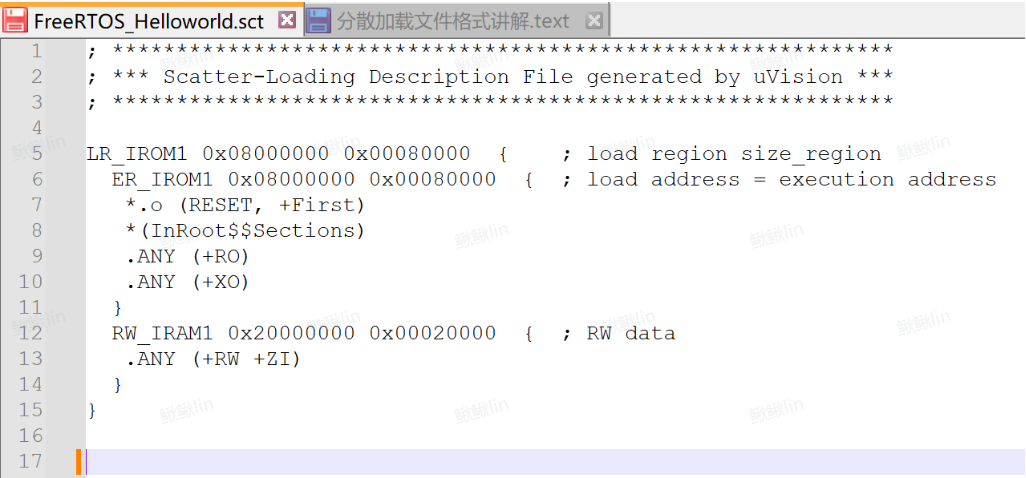

这个 sct 文件是 ARM Cortex-M 系列芯片的分散加载描述文件，用于定义程序在编译后，代码和数据在 Flash（ROM）与 RAM 中的存储地址和分配规则。

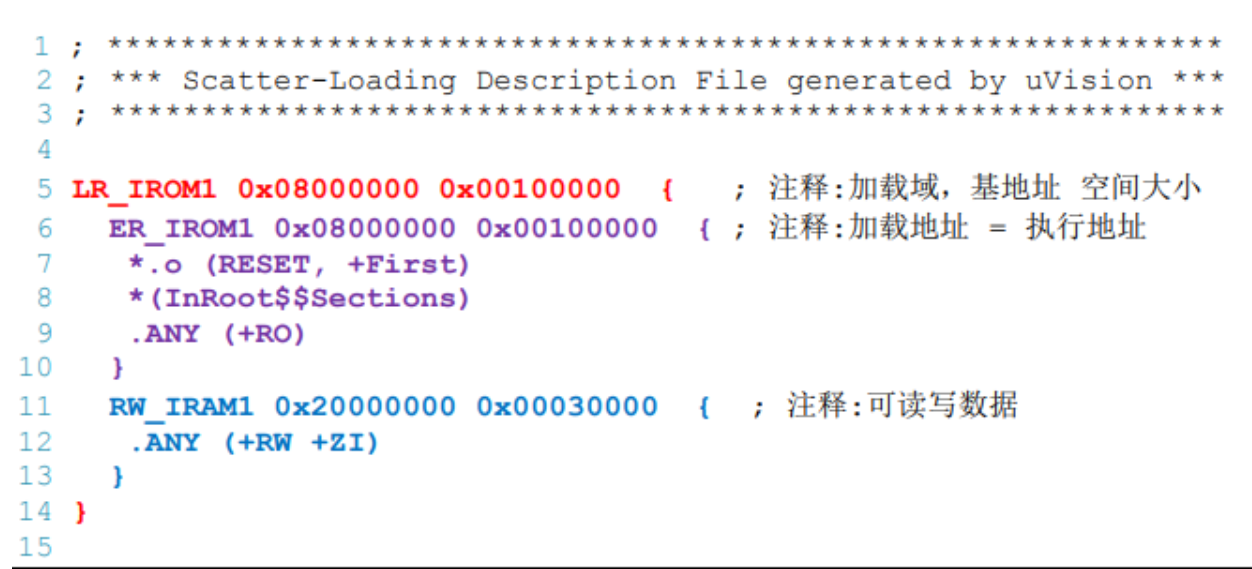

复制代码

加载域名 起始地址 大小{    ;加载区域大小(分号后面是注释)
    运行域名 起始地址 大小 ;执行地址
    {
        中断向量表起始地址,+First表示强制放到首地址

        ARM相关库,InRoot$$Sections即ARM库的链接器标号,主要作用是进行重定位COPY RW到RAM时,
        提供RW在flash上的起始地址,
        然后在RW区后面创建ZI区域。库函数__main函数中有这个段。它是 __main()的一部分。

        编译文件RO只读在该区域
    }
    运行内存名字 起始地址 大小
    {
        编译可读可写,静态区
    }
}

1.核心结构解析：3 个关键区块

整个文件由「加载域（Load Region）」和其包含的「执行域（Execution Region）」组成，加载域对应物理存储（如 Flash），执行域对应实际运行时的存储（如 Flash 或 RAM）。

（1）加载域：LR_IROM1

这是整个程序的总加载区域，所有代码最终会被烧录到这个区域。

0x08000000：加载起始地址，是 STM32 等主流 Cortex-M 芯片的Flash 默认起始地址。
0x00080000：加载区域大小，即 512KB（16 进制0x80000 = 十进制 524288 字节 = 512KB），代表 Flash 的可用空间。
作用：规定了程序 "烧录到哪里" 以及 "最多能烧录多大"。

（2）执行域 1：ER_IROM1（代码区）

这是只读 代码和数据的执行区域，与加载域地址相同，说明代码直接在 Flash 中运行（无需复制到 RAM）。

0x08000000：执行起始地址，与加载地址一致，对应 Flash 地址。
0x00080000：执行区域大小，与加载区域大小一致，限制 Flash 中可运行的代码总量。
内部包含的内容（按优先级顺序）：
- *.o (RESET, +First)：所有目标文件的「复位向量表（RESET）」，且强制放在该区域的最开头（芯片上电后最先读取复位向量）。
- *(InRoot$$Sections)：链接器内部使用的关键段，确保 C 库初始化等核心代码被正确包含。
- .ANY (+RO)：所有目标文件的「只读数据段（RO）」，包括代码指令、const 修饰的常量。

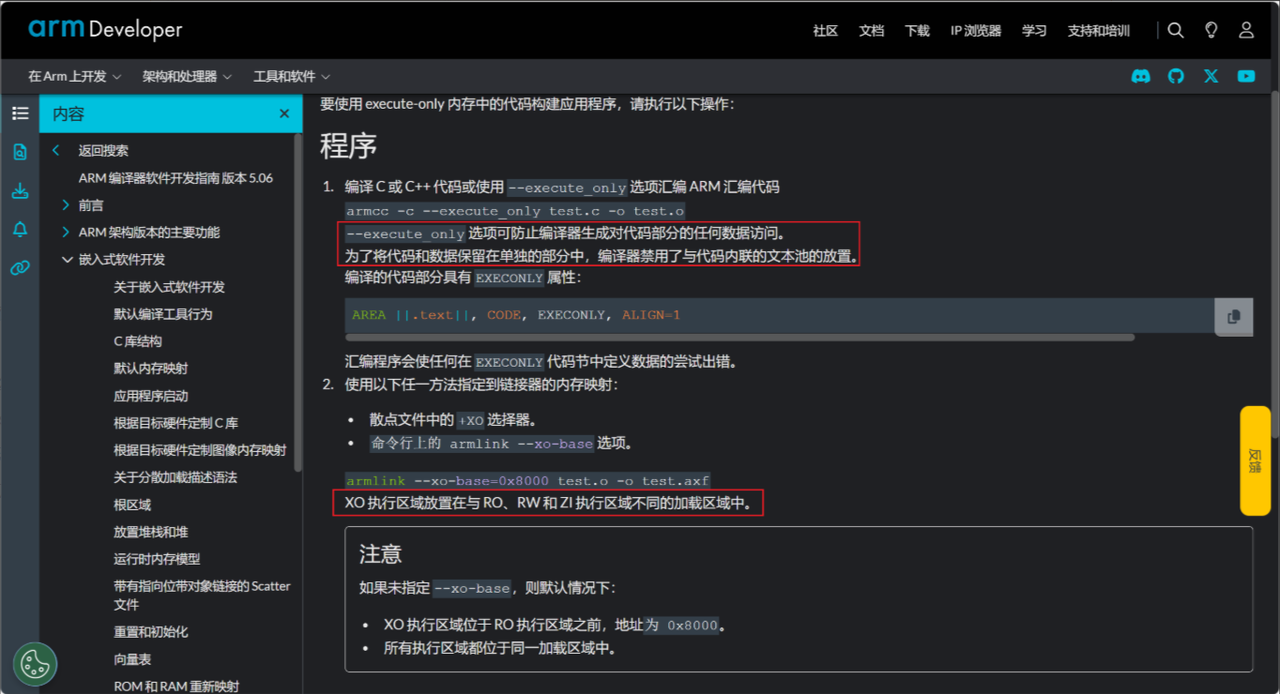

- .ANY (+XO)：所有目标文件的「可执行只读数据段（XO）」，通常是编译器优化后的只读代码或数据。

（3）执行域 2：RW_IRAM1（数据区）

这是可读写数据的执行区域，对应芯片的 RAM，程序运行时的变量会存放在这里。

0x20000000：执行起始地址，是 STM32 等 Cortex-M 芯片的RAM 默认起始地址。
0x00020000：执行区域大小，即 128KB（16 进制0x20000 = 十进制 131072 字节 = 128KB），代表 RAM 的可用空间。
内部包含的内容：
- .ANY (+RW +ZI)：所有目标文件的「可读写数据段（RW）」和「零初始化数据段（ZI）」。
  - RW：已初始化的全局变量 / 静态变量（如int a = 10;），上电后会从 Flash 复制到 RAM。
  - ZI：未初始化的全局变量 / 静态变量（如int b;），上电后会被自动清零。

2.关键规则与作用

地址映射规则：明确 Flash（0x08000000 开始）存代码和只读数据，RAM（0x20000000 开始）存可读写变量，避免存储冲突。
大小限制规则：Flash 最大用 512KB，RAM 最大用 128KB，超过会导致编译报错，防止程序超出芯片硬件资源。
优先级规则：复位向量表强制放 Flash 最开头，确保芯片上电后能正确找到启动入口，这是 Cortex-M 芯片启动的硬性要求。

3.分散加载文件解析

复制代码

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************

LR_IROM1 0x08000000 0x00070000  {    ; load region size_region
  ER_IROM1 0x08000000 0x00070000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
   .ANY (+XO)
  }
  RW_IRAM1 0x20000000 0x00020000  {  ; RW data
   .ANY (+RW +ZI)
   *.o (myram)
  }
}

LR_IROM2 0x08070000 0x00010000  {    ; load region size_region
  ER_IROM2 0x08070000 0x00010000  {  ; load address = execution address
   *.o (myflash)
  }
}

这个 sct 文件是在之前基础上扩展的分散加载描述文件，新增了一个独立的加载域和执行域，用于管理自定义数据段（myflash和myram）。下面详细解析其结构和作用：

一、整体结构概述

文件包含两个加载域（LR_IROM1、LR_IROM2） ，每个加载域下各包含一个执行域（ER_IROM1、ER_IROM2），同时保留了原有的 RAM 执行域（RW_IRAM1）。核心变化是新增了LR_IROM2加载域和myflash、myram自定义段，用于将特定数据分配到指定的 Flash 或 RAM 区域。

二、各区域详细解析

第一个加载域：LR_IROM1（主程序区）

加载地址 ：0x08000000（Flash 起始地址，同前）
大小：0x00070000（448KB，相比之前的 512KB 减少了 64KB，预留空间给新增的 LR_IROM2）
作用：存储程序主体（代码、复位向量、只读数据等）。
其包含的执行域ER_IROM1：
- 地址和大小与 LR_IROM1 一致（0x08000000，0x00070000），说明代码直接在 Flash 中运行。
- 内容与之前基本相同：
  - 复位向量表（RESET）、链接器核心段（InRoot$$Sections）、只读代码 / 数据（+RO、+XO）。

RAM 执行域：RW_IRAM1（数据区）

地址：0x20000000（RAM 起始地址，同前）
大小：0x00020000（128KB，未变）
新增内容：*.o (myram)
- 含义：所有目标文件中标记为myram的段，会被强制分配到这个 RAM 区域。
- 用途：可通过代码中的__attribute__((section("myram")))修饰变量，将其指定存放在此 RAM 区域（例如：int buf[1024] __attribute__((section("myram")));）。

第二个加载域：LR_IROM2（自定义 Flash 区）

加载地址 ：0x08070000（Flash 偏移地址，位于 LR_IROM1 之后：0x08000000 + 0x00070000 = 0x08070000）
大小：0x00010000（64KB，正好是 LR_IROM1 减少的空间，避免地址重叠）
作用：专门用于存储标记为myflash的自定义数据（非程序主体，如校准参数、配置表等）。
其包含的执行域ER_IROM2：
- 地址和大小与 LR_IROM2 一致（0x08070000，0x00010000），数据直接存储在该 Flash 区域，运行时无需复制到 RAM。
- 内容：*.o (myflash)
  - 含义：所有目标文件中标记为myflash的段，会被强制分配到这个 Flash 区域。
  - 用途：通过__attribute__((section("myflash")))修饰常量，将其固定存放在此区域（例如：const char config_data[] __attribute__((section("myflash"))) = "calib_param";）。

三、关键变化与用途

Flash 空间拆分：将原 512KB Flash 拆分为两部分：
1. 主程序区（448KB，0x08000000~0x0806FFFF）：存代码和默认只读数据。
2. 自定义区（64KB，0x08070000~0x0807FFFF）：存专用数据（如固件参数、日志模板等），避免与主程序混杂。
自定义段管理：
1. myflash段：强制存放在指定 Flash 区域，适合存储需要持久化、不随程序更新的只读数据（如硬件校准值）。
2. myram段：强制存放在指定 RAM 区域，适合管理特殊用途的变量（如高频访问的缓存、DMA 缓冲区等）。
地址冲突避免 ：两个加载域（LR_IROM1 和 LR_IROM2）的地址范围连续且不重叠（0x08000000~0x0806FFFF和0x08070000~0x0807FFFF），确保编译和运行时无地址冲突。

四、适用场景

此配置适合需要在 Flash 中划分专用区域存储自定义数据的场景，例如：

嵌入式设备的出厂参数（需固定地址，方便读取）；
程序中需要独立管理的大段只读数据（如字库、图片资源）；
对 RAM 有特殊分区要求的场景（如隔离普通变量和 DMA 缓冲区）。

如果需要进一步指定myflash或myram的地址范围（而非默认占满分配的空间），可以在段定义中细化，例如：*.o (myflash) 0x08070000 0x00008000（限制myflash仅用前 32KB）。

示例解析：

cpp 复制代码

__attribute__ ((used, section ("myflash")))
void flash_function_pre()
{
  int i = 0;
  i = i / 3;
  return;
}

void flash_function()
{
  int i = 0;
  i = i / 3;
  return;
}

__attribute__ ((used, section ("myram")))
void sram_function(void)
{
  int i = 0;
  i = i / 3;
  return;
}

__attribute__ ((used, section ("myram")))
void sram_function_pre(void)
{
  int i = 0;
  i = i / 3;
  return;
}

uint32_t call_flash_func_time_record(void)
{
  uint32_t start_tick = HAL_GetTick();
  uint32_t end_tick = 0;
  uint32_t i_counter = 10000000;
  void (* volatile fpointer_1)(void) = flash_function;
  void (* volatile fpointer_2)(void) = flash_function_pre;

  while( i_counter > 0 )
  {
    fpointer_1();
    fpointer_2();
    i_counter --;
  }

  end_tick = HAL_GetTick();

  return (end_tick - start_tick);
}

__attribute__ ((used, section ("myram")))
uint32_t call_sram_func_time_record(void)
{
  uint32_t start_tick = HAL_GetTick();
  uint32_t end_tick = 0;
  uint32_t i_counter = 10000000;
  void (* volatile fpointer_1)(void) = sram_function;
  void (* volatile fpointer_2)(void) = sram_function_pre;

  while( i_counter > 0 )
  {
    fpointer_1();
    fpointer_2();
    i_counter --;
  }

  end_tick = HAL_GetTick();

  return (end_tick - start_tick);
}

通过attribute((section("xxx")))将 4 个函数分别指定到sct文件定义的自定义段中：

flash_function_pre()：被section("myflash")修饰，存放在LR_IROM2对应的 Flash 区域（0x08070000~0x0807FFFF）。
flash_function()：未修饰，默认存放在主 Flash 区域（ER_IROM1，0x08000000~0x0806FFFF）。
sram_function()和sram_function_pre()：被section("myram")修饰，存放在RW_IRAM1对应的 RAM 区域（0x20000000~0x2001FFFF）。
附加 used 属性：确保编译器不会因 "未被直接调用" 而优化删除这些函数（因为通过 函数指针 间接调用）。

简单说，used属性的核心作用是强制编译器 "保留" 某个函数 / 变量，哪怕代码里没有直接调用它，也不会把它当成 "无用代码" 删掉 ------ 这正好适配你代码里 "用函数指针间接调用" 的场景。

1.先搞懂：编译器为什么会 "删代码"？

编译器在编译时会做 "死代码消除（Dead Code Elimination）" 优化。它会扫描代码，判断哪些函数 / 变量 "没用"：

对函数来说，"没用" 的标准是没有任何地方直接调用它 （比如没写过flash_function_pre();这种直接调用）。
编译器默认不知道 "函数指针会间接调用它"，会误判这类函数是 "死代码"，最终不把它编译到最终的可执行文件（.bin/.hex）里。

举个例子：如果flash_function_pre()没加used属性，编译器看到代码里只有fpointer_2 = flash_function_pre;（赋值给指针），没有flash_function_pre();（直接调用），就会认为这个函数没用，把它从编译结果里删掉。

2.再看： used 属性是怎么 "保住" 代码的？

attribute((used))是 GCC 编译器的一个特殊属性，它给编译器发了一个明确的指令：

"这个函数 / 变量是有用的，哪怕你没看到直接调用，也必须把它保留在最终的代码里，不能删！"
这样一来，被used修饰的flash_function_pre()和sram_function_pre()，即使只被赋值给函数指针，也能正常编译到指定的myflash或myram段里，后续用指针调用时才不会出现 "找不到函数" 的错误（比如硬件异常、程序跑飞）。

3.结合代码更直观

代码里，flash_function_pre()和sram_function_pre()的调用逻辑是 "间接的"：

先把函数地址赋值给指针：fpointer_2 = flash_function_pre;
再通过指针调用：fpointer_2();

如果没加used，编译器在第一步时，会因为没看到flash_function_pre()的直接调用，先把它删掉；到第二步用指针调用时，指针指向的地址是 "空的" 或者 "无效的"，程序就会出错。而加了used之后，函数被保留，指针能正确指向函数地址，调用才会正常执行。

简单总结：used属性就是给编译器 "开特例"，专门应对 "间接调用" 这种编译器默认识别不了的场景，确保关键代码不被误删。

5 C语言attribute关键字

参考文章：【外部】C语言__attribute__的使用_c attribute-CSDN博客

在C语言中，attribute 是GNU C编译器提供的一种特性，用于向编译器提供函数、变量和类型的额外信息。这些信息可以帮助编译器进行优化、错误检查或控制对齐方式等。attribute可以设置函数属性、变量属性和类型属性。

通过 attribute，我们可以将函数或变量放入指定的内存区域中。

6 一些可能存在的疑问与解答

1. gcc+makefile编译时,对应.sct文件的链接文件是什么类型？

在使用gcc和 makefile进行编译时,.sct文件通常指的是用于链接阶段的链接脚本文件。在ARM编译器中,.sct 文件通常被用作链接器脚本(scatter file),而在gcc环境中,其对应的文件类型为链接脚本,文件扩展名通常为.ld(Linker Script)

2. 有时候代码在Sram中运行比在Flash中运行耗时是为什么？

从Flash运行代码时，取 指令 由I-code总线完成，I-code在读取Flash时不仅有预取指加速，通常还有预取指令和缓存机制，延迟小，吞吐高。

所谓缓存机制，在于stm32f4中，增加了一个缓冲区，可以将flash中的指令或者数据提前取到缓冲区中，cpu访问缓冲区的速度比访问ram的速度更快。但是如果缓冲区中的指令是随机的，比如我们在FreeRTOS中有很多的判断，这些判断是随机的，那么cache就要重新从flash里面缓存指令，这时候从flash取指令就要等待，那么就比Sram要慢。这里说的cache就是下文的指令缓存存储器。

而从 SRAM 运行代码时，走的是System-Bus（S-Bus），和其他外设共享宽带，效率会低一些。

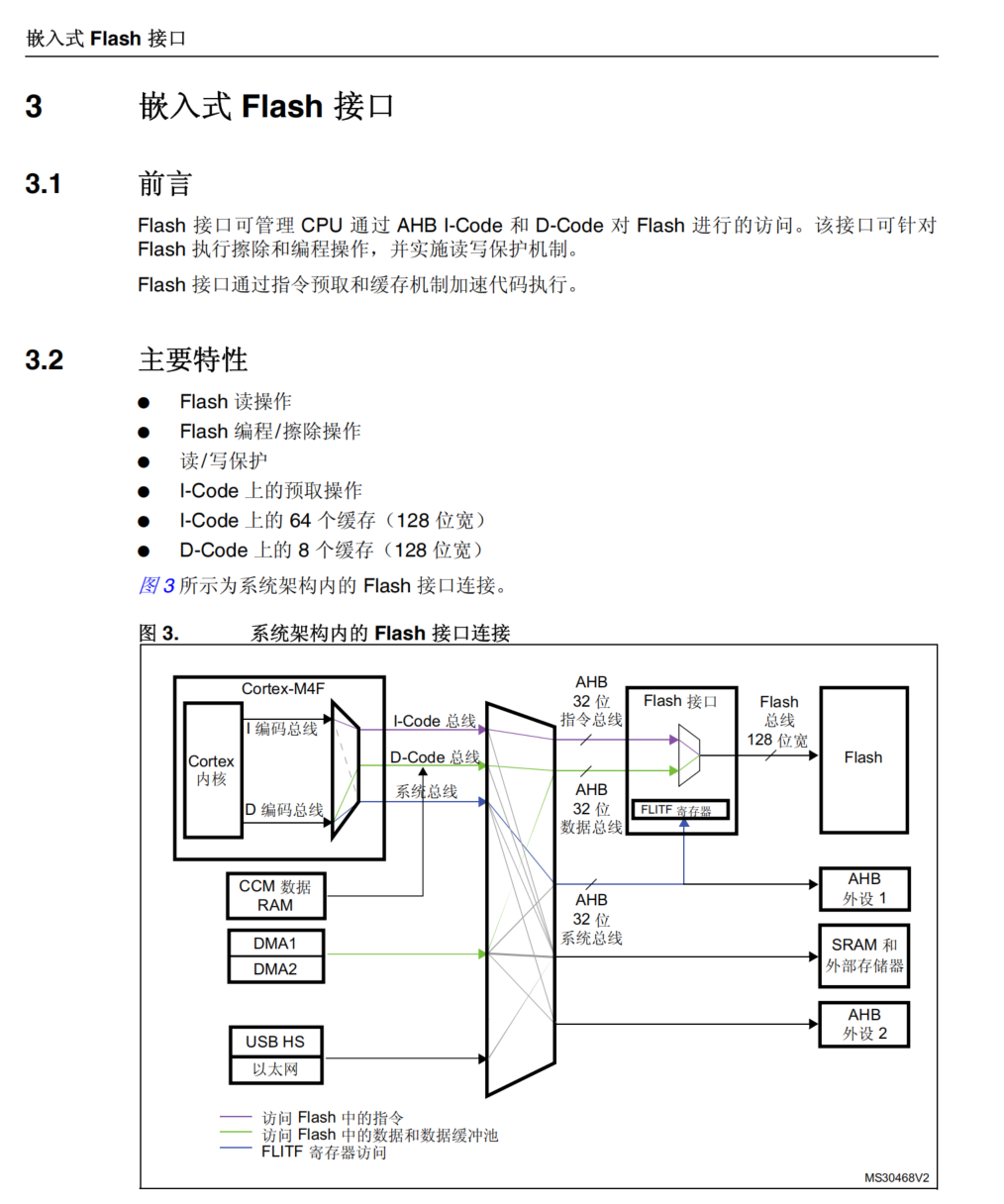

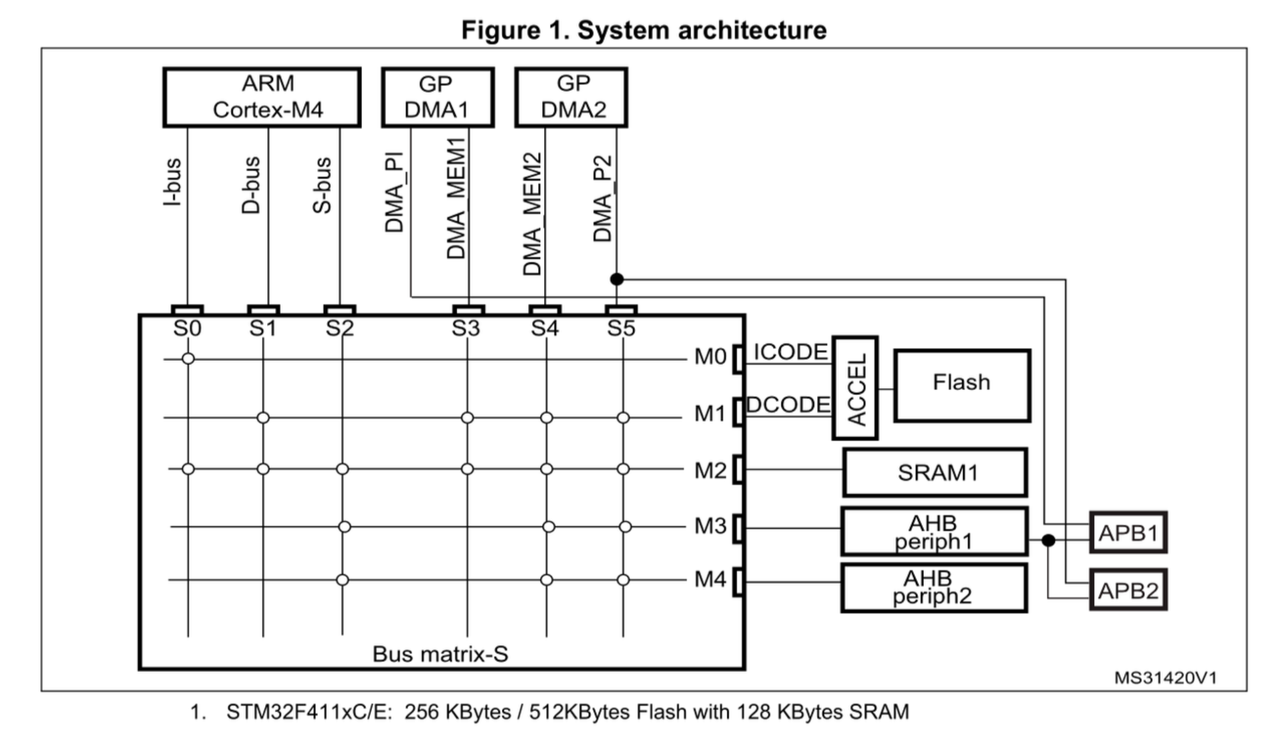

在这个图中,I-Code总线走的是专用的AHB instruction bus(紫线),虽然通过Flash interface,但它是Cortex-M 内部的专用通道,只用于Fetch指令,I-Code路径有更高优先级,对时序优化得更好。SRAM访问是通过S-Bus+AHB system bus(蓝线),S-Bus是通用型数据访问路径,与外设、DMA、外部SRAM等共用资源,总线冲突和竞争导致性能下降。
另外,Flash interface 本身有预取缓存(prefetch buffer)和ART(自适应实时加速器)即使最终都走AHB,它可以将指令预先加载进内部buffer,隐藏Flash的访问延迟。

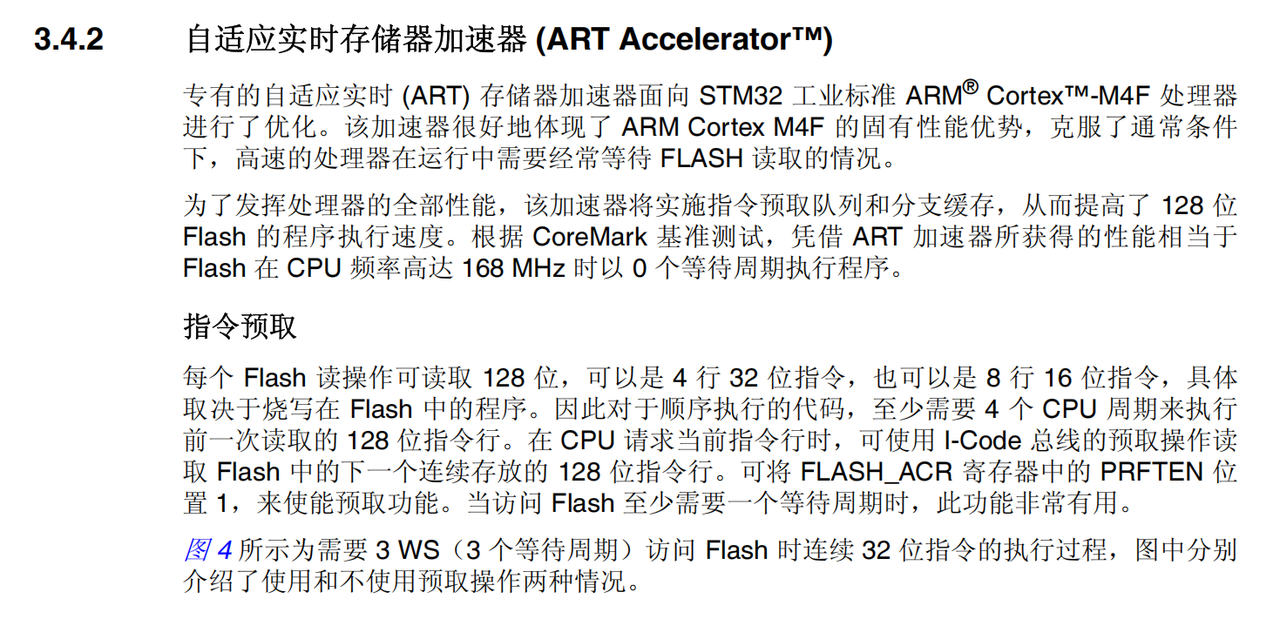

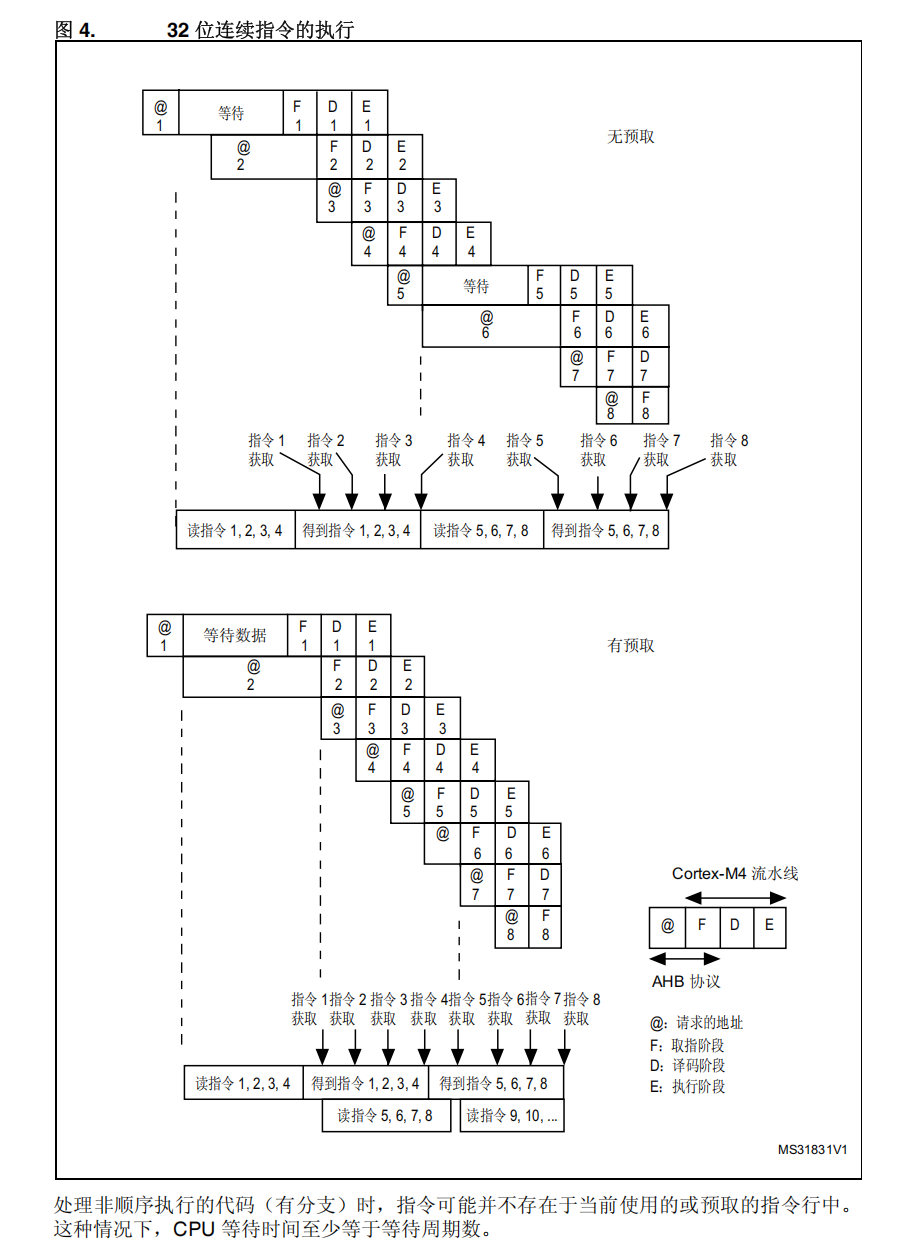

Flash 加速读取指令机制：

以下来源：《STM32F4xx参考手册》

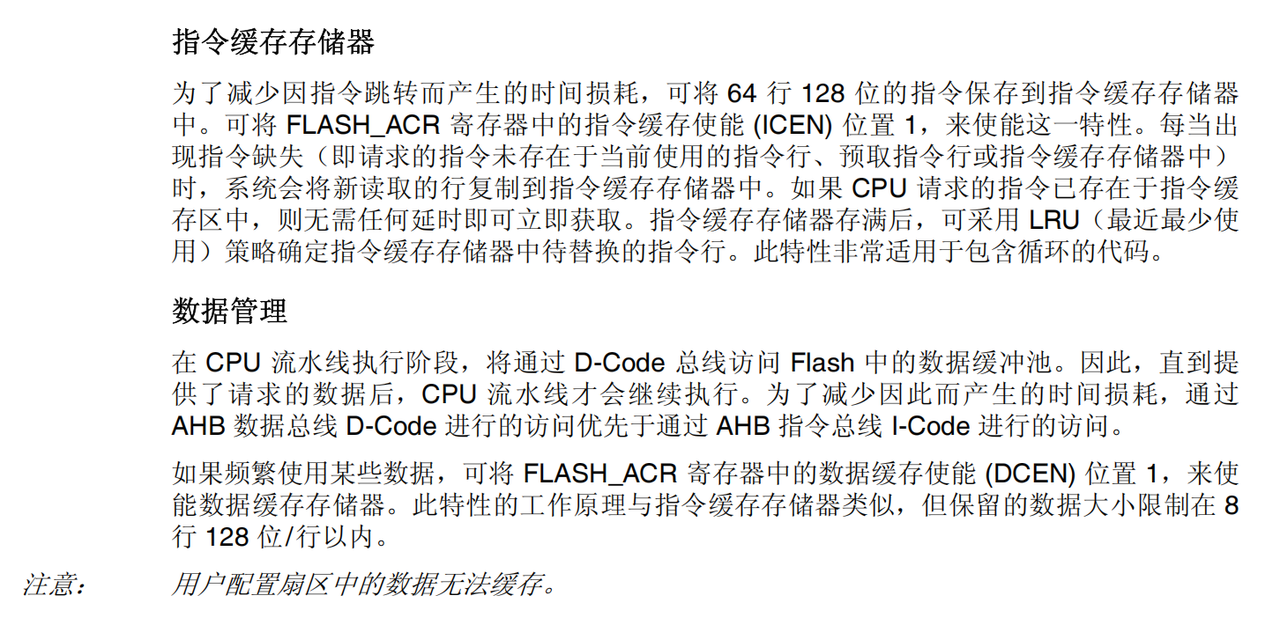

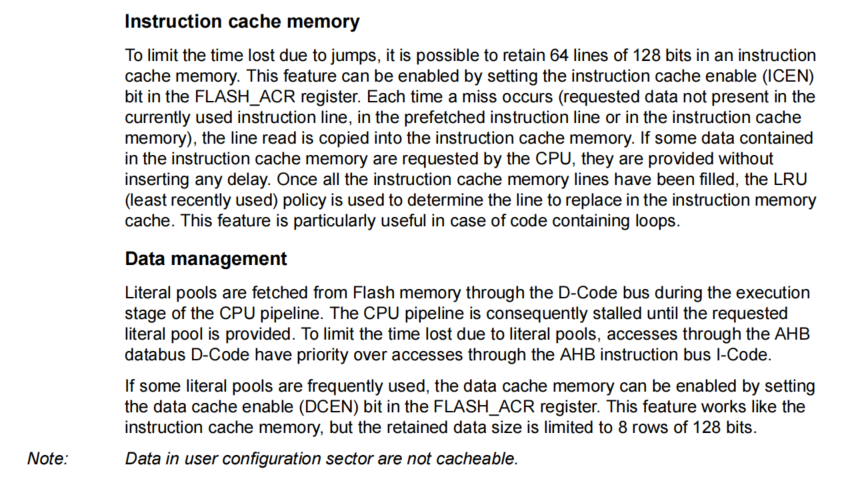

下面是上图的指令缓存存储器的英文原文：

3. 基于芯片内部指令集流水线、RTOS操作系统特征，如何进行局部调试和优化(关于指令集流水线)

三级流水线一般指取值译码执行。

关于如何优化cache,比如,状态机中最常用的一种方法:Switch Cace法,适合状态机不是很复杂时使用。因为switch-case 的原理是从上到下挨个比较,越靠后,查找耗费的时间就越长,所以要注意状态和事件在各自的 switch 语句中的安排顺序,出现频率高或者实时性要求高的状态和事件的位置应该尽量靠前。
这里的详细解释是,CPU的流水线会提前加载Switch Case中的前的第一个Case(没错,它就是猜这里的第一个Case执行的概率最大),如果猜错了,它就会扔掉所有的已经加入流水线的指令,造成效率降低。猜错了,它就要重新去Flash里面去取指令,但是Flash重新取指令是需要等待时间的,而SRAM是不需要的。

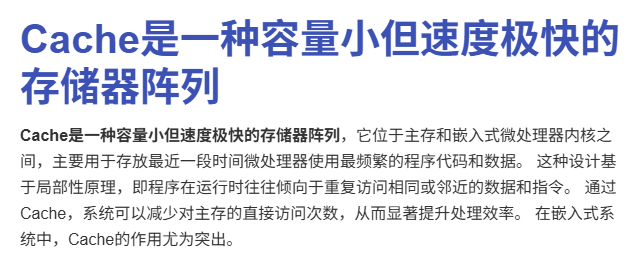

4. cache命中率的影响因素

空间层面:

空间局部性是指如果一个存储单元被访问,那么它附近的存储单元很可能也会被访问。在Cache中,这种特性体现为当CPU读取一个数据时,Cache会把包含这个数据的一整个Cache行(包含相邻数据)读取进来。

时间层面:

时间局部性是指如果一个存储单元被访问,那么它很可能在不久的将来会被再次访问。在Cache中,频繁访问的数据会一直保留在Cache中(只要Cache替换策略没有把它替换掉),从而提高命中率。顺序访问与随机访问:顺序访问数据结构(如数组)通常比随机访问数据结构(如链表)具有更高的Cache命中。

5. SCT文件会把整个调度系统(函数+全局变量)都放到RAM里吗?

不会。SCT是链接器控制内存布局的配置文件,它定义的是哪些代码和数据放在哪块内存区域。一般调度器的函数代码(比如任务切换函数)会被放在Flash中执行,而全局变量(如任务控制块、调度标志等)则会被放在RAM 中供运行时读写,这样来加快单片机的运行速度。

6. SCT是如何控制代码和数据放置的?

SCT文件通过定义Load Region(加载区)和Execution Region(执行区)来控制段的布局。比如 .text 段(代码)通常放在Flash, . data(已初始化变量)和 .bss(未初始化变量)放在RAM。链接器根据这些规则将目标文件中相应的段布局到指定地址。
