开天斧 STC8H8K64U低功耗demo

芯片：STC8H1K08（24 MHz），下载工具：STC-ISP
c 复制代码
/******************************************************************************
 *  STC8H 低功耗深度睡眠 Demo  ------  完整可编译源码
 *  Keil5 工程创建步骤：
 *  1. Device 选择 STC8H1K08
 *  2. 选项卡 Target 设置 24 MHz，Memory Model Small
 *  3. 选项卡 Output 勾选 Create HEX
 *  4. STC-ISP 选择"IRC 频率 24 MHz"下载
 ******************************************************************************/

#include "stc8h.h"
#include "intrins.h"

#define MAIN_Fosc       24000000L               /* 主频 24 MHz */
#define TIMER0_RELOAD   (65536UL - (MAIN_Fosc / 1000))  /* 1 ms */

typedef unsigned char u8;
typedef unsigned int  u16;
typedef unsigned long u32;

/* ---------- 全局变量 ---------- */
u8  sleep_mode            = 0;   /* 1=正在睡眠 */
u8  wakeup_indicator_flag = 0;   /* 中断里置位，主循环里点灯 */
u32 sleep_time_counter    = 0;   /* 统计进入睡眠次数 */

/* ---------- 唤醒源位定义 ---------- */
#define WAKEUP_EXT_INT0 0x01
#define WAKEUP_EXT_INT1 0x02
#define WAKEUP_RTC      0x04

/* ---------- 函数声明 ---------- */
void System_Init(void);
void GPIO_Init(void);
void GPIO_DeepSleep_Config(void);
void Timer0_Init(void);
void External_Int_Init(void);
void Enter_DeepSleep_Mode(void);
void LED_Running_Light(void);
void LED_Wakeup_Indicator(void);
void Deep_Power_Optimize(void);
void Wakeup_Source_Config(u8 sources);
void delay_ms(u8 ms);

/* ========================== main ========================== */
void main(void)
{
    System_Init();          /* 时钟/复位标志 */
    GPIO_Init();            /* 推挽输出，LED 灭 */
    Timer0_Init();          /* 1 ms 时基 */
    External_Int_Init();    /* 外部中断，先关闭 */
    EA = 1;                 /* 开总中断 */

    LED_Wakeup_Indicator(); /* 上电指示 */

    while (1)
    {
        if (!sleep_mode)    /* 正常模式 */
        {
            if (wakeup_indicator_flag)
            {
                LED_Wakeup_Indicator();
                wakeup_indicator_flag = 0;
            }
            LED_Running_Light();         /* 流水灯 */
            Deep_Power_Optimize();       /* 关外设 */
            Enter_DeepSleep_Mode();      /* 进去睡 */
        }
        else
        {
            _nop_();   /* 睡眠中，实际不会跑到这里 */
        }
    }
}

/* ---------------- 系统初始化 ---------------- */
void System_Init(void)
{
    P_SW2 |= 0x80;   /* 允许访问扩展寄存器 */
    RSTFLAG = 0x00;  /* 清复位标志 */
}

/* ---------------- GPIO 初始化（推挽输出高） ---------------- */
void GPIO_Init(void)
{
    P0M1 = 0x00; P0M0 = 0xFF; P0 = 0xFF;
    P1M1 = 0x00; P1M0 = 0xFF; P1 = 0xFF;
    P2M1 = 0x00; P2M0 = 0xFF; P2 = 0xFF;   /* LED */
    P3M1 = 0x00; P3M0 = 0xFF; P3 = 0xFF;
    P4M1 = 0x00; P4M0 = 0xFF; P4 = 0xFF;
    P5M1 = 0x00; P5M0 = 0xFF; P5 = 0xFF;
    P6M1 = 0x00; P6M0 = 0xFF; P6 = 0xFF;
    P7M1 = 0x00; P7M0 = 0xFF; P7 = 0xFF;
}

/* ---------------- 睡眠前 GPIO 高阻 ---------------- */
void GPIO_DeepSleep_Config(void)
{
    P0M1 = 0xFF; P0M0 = 0x00; P0 = 0xFF;
    P1M1 = 0xFF; P1M0 = 0x00; P1 = 0xFF;
    P2M1 = 0x00; P2M0 = 0xFF; P2 = 0xFF;   /* LED 保持高，灭 */
    P3M1 = 0x0C; P3M0 = 0x00; P3 = 0xFF;   /* P3.2/3.3 高阻输入 */
    P4M1 = 0xFF; P4M0 = 0x00; P4 = 0xFF;
    P5M1 = 0xFF; P5M0 = 0x00; P5 = 0xFF;
    P6M1 = 0xFF; P6M0 = 0x00; P6 = 0xFF;
    P7M1 = 0xFF; P7M0 = 0x00; P7 = 0xFF;
}

/* ---------------- 定时器 0 初始化（1 ms） ---------------- */
void Timer0_Init(void)
{
    TMOD &= 0xF0;  /* 16 位自动重装 */
    AUXR |= 0x80;  /* 1T 模式 */
    TH0 = (u8)(TIMER0_RELOAD >> 8);
    TL0 = (u8)TIMER0_RELOAD;
    ET0 = 1;
    TR0 = 1;
}

/* ---------------- 外部中断初始化 ---------------- */
void External_Int_Init(void)
{
    IT0 = 1;   /* 下降沿 */
    IT1 = 1;
    EX0 = 0;   /* 先关闭 */
    EX1 = 0;
    IE0 = 0; IE1 = 0;
}

/* ---------------- 唤醒源配置 ---------------- */
void Wakeup_Source_Config(u8 sources)
{
    EX0 = (sources & WAKEUP_EXT_INT0) ? 1 : 0;
    EX1 = (sources & WAKEUP_EXT_INT1) ? 1 : 0;
    IE0 = 0; IE1 = 0;
}

/* ---------------- 流水灯 ---------------- */
void LED_Running_Light(void)
{
    u8 i;
    for (i = 0; i < 8; i++)
    {
        P2 = ~(1 << i);
        delay_ms(100);
    }
    P2 = 0xFF;
}

/* ---------------- 唤醒指示（闪 3 次） ---------------- */
void LED_Wakeup_Indicator(void)
{
    u8 i;
    for (i = 0; i < 3; i++)
    {
        P2 = 0x00; delay_ms(50);
        P2 = 0xFF; delay_ms(50);
    }
}

/* ---------------- 深度功耗优化 ---------------- */
void Deep_Power_Optimize(void)
{
    /* 关外设 */
    ADC_CONTR = 0x00;
    SCON  = 0x00;
    TR0 = TR1 = 0;
    WDT_CONTR = 0x00;
    /* GPIO 高阻 */
    GPIO_DeepSleep_Config();
    /* 只开 INT0/1 唤醒 */
    Wakeup_Source_Config(WAKEUP_EXT_INT0 | WAKEUP_EXT_INT1);
}

/* ---------------- 进入掉电模式 ---------------- */
void Enter_DeepSleep_Mode(void)
{
    delay_ms(10);              /* 稳定 */
    sleep_time_counter++;
    sleep_mode = 1;            /* 标记睡眠 */
    EA = 0;                    /* 关中断 */
    _nop_(); _nop_();
    PCON |= 0x02;              /* 置位 PD */
    _nop_(); _nop_(); _nop_(); /* 固定 >3 个空操作 */
    /* 唤醒后从这里继续执行 */
    EA = 1;                    /* 重新开中断 */
    sleep_mode = 0;            /* 清标记 */
    /* 重建现场 */
    System_Init();
    GPIO_Init();
    Timer0_Init();
    wakeup_indicator_flag = 1; /* 主循环里闪灯 */
}

/* ---------------- 毫秒延时 ---------------- */
void delay_ms(u8 ms)
{
    u16 i;
    do {
        i = MAIN_Fosc / 13000;
        while (--i);
    } while (--ms);
}

/* ========================== 中断服务 ========================== */
/* INT0 唤醒 */
void INT0_ISR(void) interrupt 0
{
    IE0 = 0;
    wakeup_indicator_flag = 1;
}

/* INT1 唤醒 */
void INT1_ISR(void) interrupt 2
{
    IE1 = 0;
    wakeup_indicator_flag = 1;
}

/* Timer0 中断（调试用，睡眠前已关闭） */
void Timer0_ISR(void) interrupt 1
{
    /* 用户可扩展软件定时器 */
}
把上面代码直接复制到 Keil → 编译 → 下载，即可看到：
上电 LED 闪 3 次；
正常模式跑流水灯；

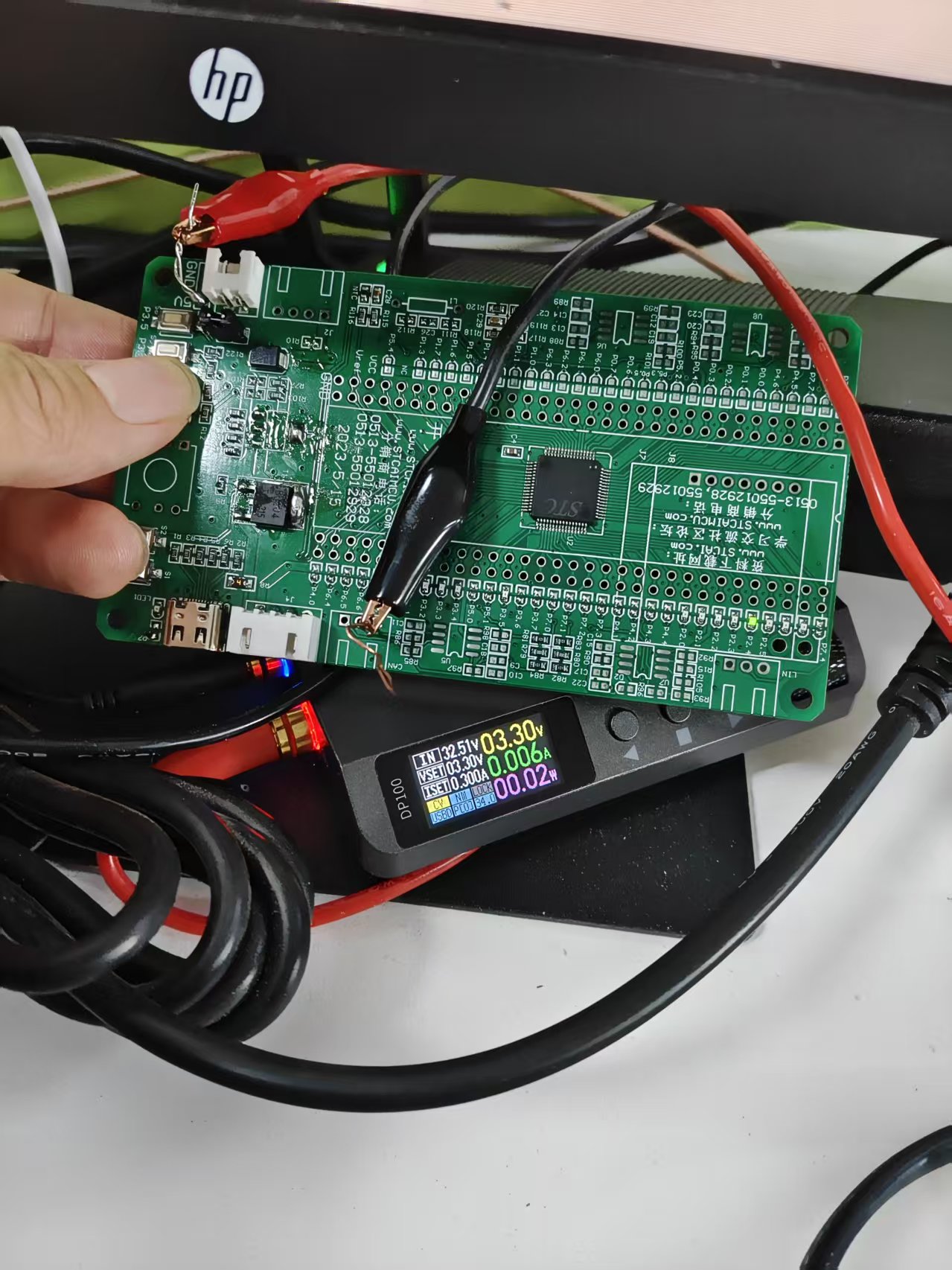

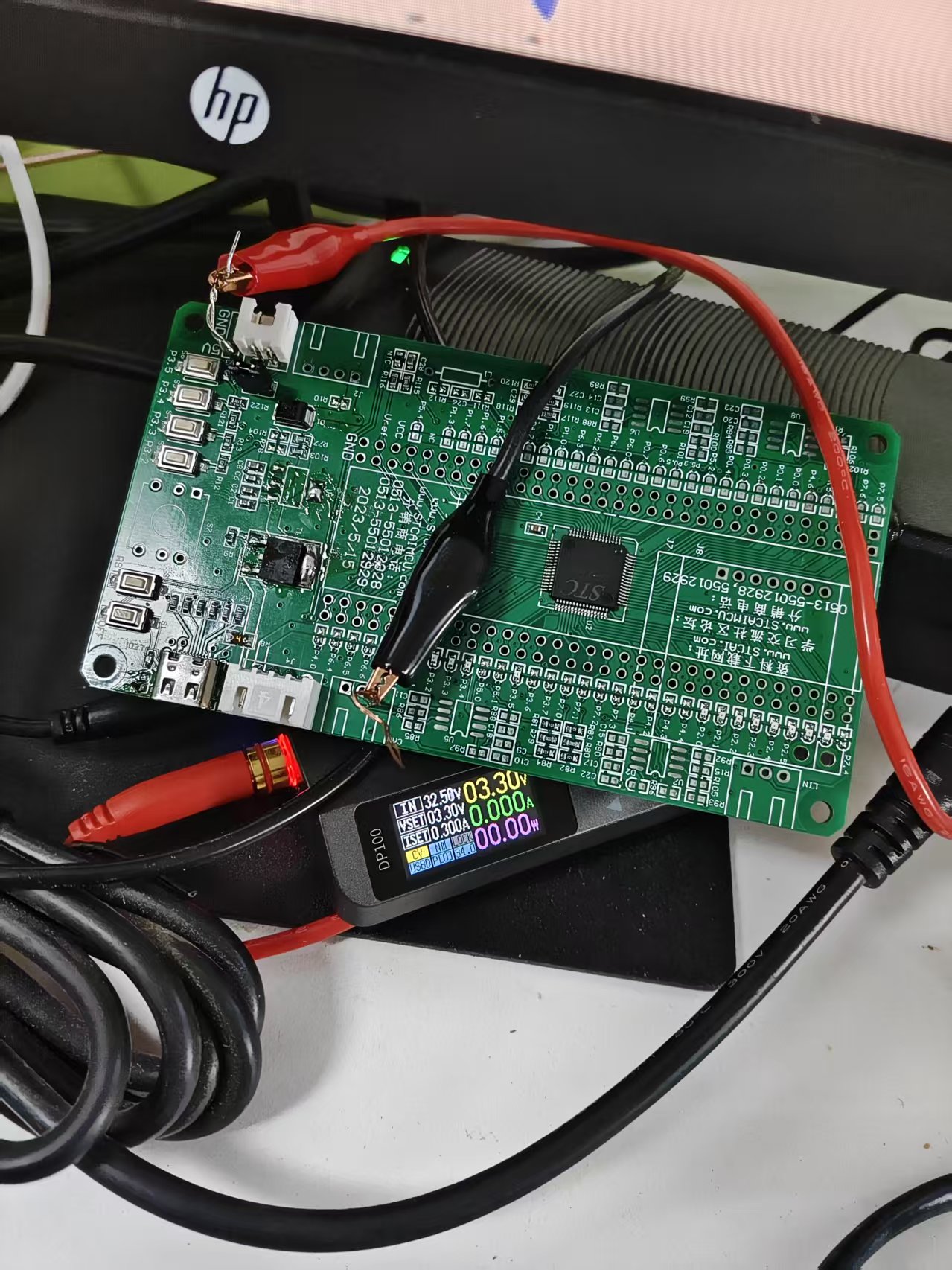

1 轮后自动进入睡眠，电流小于1mA；
按 KEY1/KEY2 唤醒，LED 再闪 3 次，继续跑流水灯。
祝调试愉快，低功耗一路长虹!
