stm32入门篇2

1.GPIO简介
STM32 芯片的 GPIO 引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能。 STM32 芯片的 GPIO 被分成很多组，每组有 16 个引脚，如型号为 STM32F103VET6 型号的
芯片有 GPIOA、GPIOB、GPIOC 至 GPIOE 共 5 组 GPIO，芯片一共 100 个引脚，其中
GPIO 就占了一大部分，所有的 GPIO 引脚都有基本的输入输出功能。
最基本的输出功能是由 STM32 控制引脚输出高、低电平，实现开关控制，如把 GPIO
引脚接入到 LED 灯，那就可以控制 LED 灯的亮灭，引脚接入到继电器或三极管，那就可
以通过继电器或三极管控制外部大功率电路的通断。

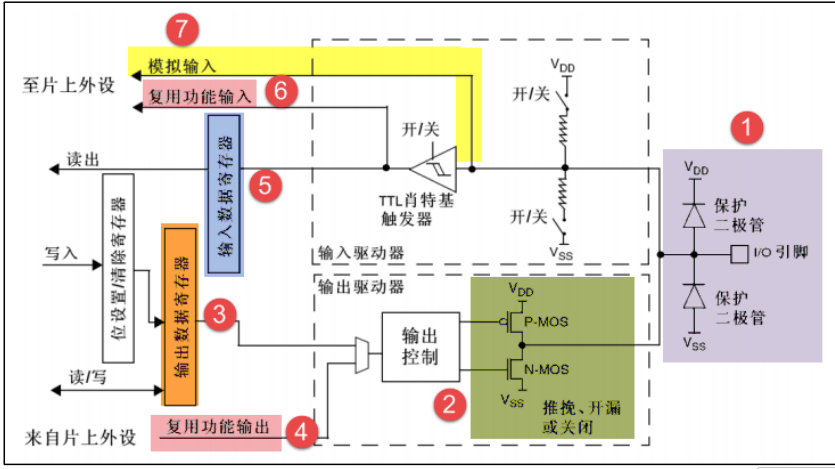

2.GPIO框图

保护二极管及上、下拉电阻
引脚的两个保护二级管可以防止引脚外部过高或过低的电压输入，当引脚电压高于
VDD 时，上方的二极管导通，当引脚电压低于 VSS 时，下方的二极管导通，防止不正常电
压引入芯片导致芯片烧毁。尽管有这样的保护，并不意味着 STM32 的引脚能直接外接大功
率驱动器件，如直接驱动电机，强制驱动要么电机不转，要么导致芯片烧坏，必须要加大
功率及隔离电路驱动。
P-MOS 管和 N-MOS 管
GPIO 引脚线路经过两个保护二极管后，向上流向"输入模式"结构，向下流向"输出
模式"结构。先看输出模式部分，线路经过一个由 P-MOS 和 N-MOS 管组成的单元电路。
这个结构使 GPIO 具有了"推挽输出"和"开漏输出"两种模式。
所谓的推挽输出模式，是根据这两个 MOS 管的工作方式来命名的。在该结构中输入
高电平时，经过反向后，上方的 P-MOS 导通，下方的 N-MOS 关闭，对外输出高电平；而
在该结构中输入低电平时，经过反向后，N-MOS 管导通，P-MOS 关闭，对外输出低电平。
当引脚高低电平切换时，两个管子轮流导通，P 管负责灌电流，N 管负责拉电流，使其负
载能力和开关速度都比普通的方式有很大的提高。推挽输出的低电平为 0 伏，高电平为 3.3

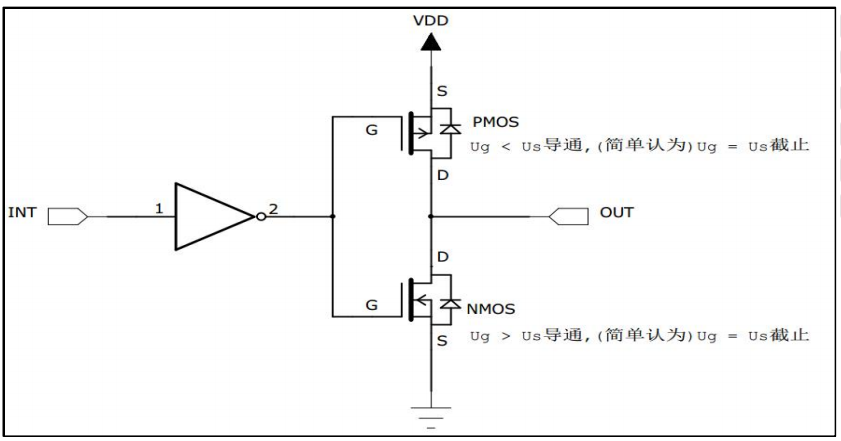

伏，具体参考图 8-2，它是推挽输出模式时的等效电路。

而在开漏输出模式时，上方的 P-MOS 管完全不工作。如果我们控制输出为 0，低电平，
则 P-MOS 管关闭，N-MOS 管导通，使输出接地，若控制输出为 1 (它无法直接输出高电平)
时，则 P-MOS 管和 N-MOS 管都关闭，所以引脚既不输出高电平，也不输出低电平，为高

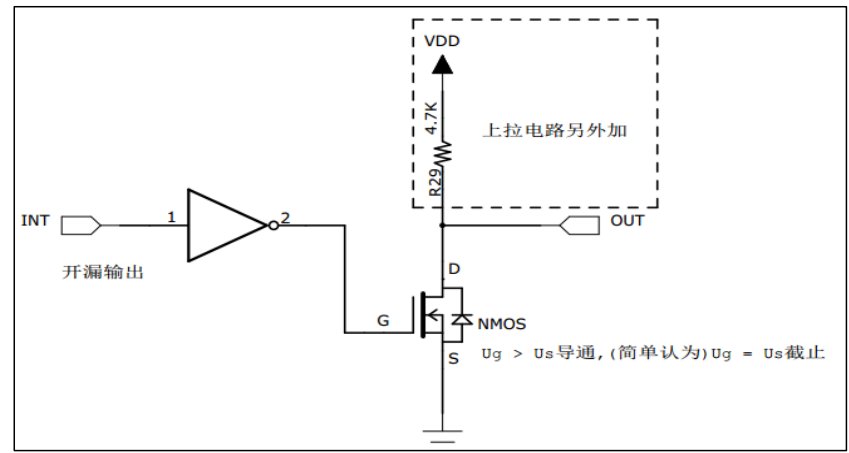

阻态。为正常使用时必须外部接上拉电阻，参考图 8-3 中等效电路。它具有"线与"特性，
也就是说，若有很多个开漏模式引脚连接到一起时，只有当所有引脚都输出高阻态，才由
上拉电阻提供高电平，此高电平的电压为外部上拉电阻所接的电源的电压。若其中一个引
脚为低电平，那线路就相当于短路接地，使得整条线路都为低电平，0 伏。
推挽输出模式一般应用在输出电平为 0 和 3.3 伏而且需要高速切换开关状态的场合。
在 STM32 的应用中，除了必须用开漏模式的场合，我们都习惯使用推挽输出模式。
开漏输出一般应用在 I2C、SMBUS 通讯等需要"线与"功能的总线电路中。除此之外，
还用在电平不匹配的场合，如需要输出 5 伏的高电平，就可以在外部接一个上拉电阻，上
拉电源为 5 伏，并且把 GPIO 设置为开漏模式，当输出高阻态时，由上拉电阻和电源向外

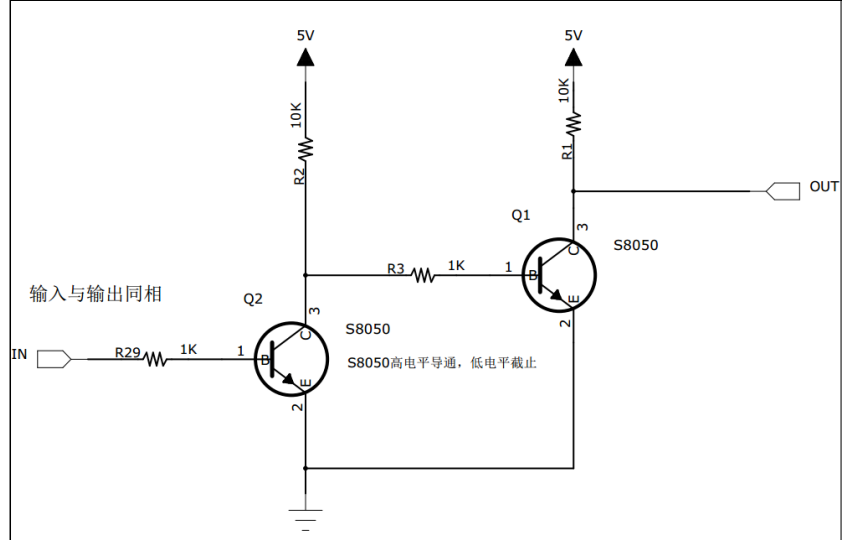

输出 5 伏的电平，具体见图 8-4。

cpp 复制代码

// 只能输出低电平或高阻态
// 需要外接上拉电阻才能输出高电平
// 适合I2C、电平转换等应用

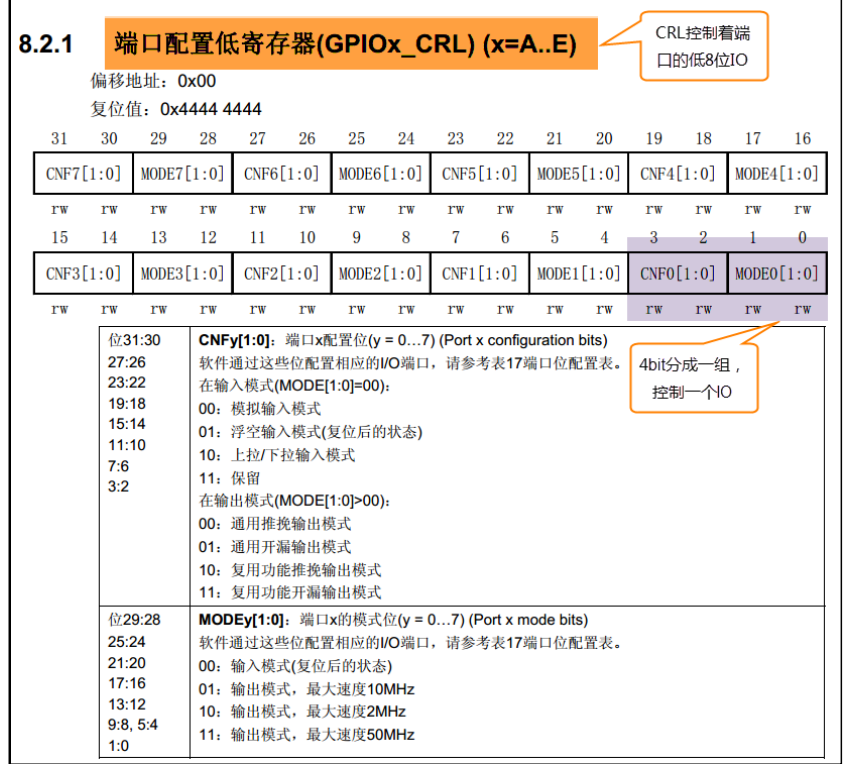

GPIOB->CRL |= (0x7 << 4);  // 开漏输出

输出数据寄存器
前面提到的双 MOS 管结构电路的输入信号，是由 GPIO" 输出数据寄存器
GPIOx_ODR"提供的，因此我们通过修改输出数据寄存器的值就可以修改 GPIO 引脚的输
出电平。而"置位/复位寄存器 GPIOx_BSRR"可以通过修改输出数据寄存器的值从而影响
电路的输出。
复用功能输出
"复用功能输出"中的"复用"是指 STM32 的其它片上外设对 GPIO 引脚进行控制，
此时 GPIO 引脚用作该外设功能的一部分，算是第二用途。从其它外设引出来的"复用功
能输出信号"与 GPIO 本身的数据据寄存器都连接到双 MOS 管结构的输入中，通过图中的
梯形结构作为开关切换选择。
例如我们使用 USART 串口通讯时，需要用到某个 GPIO 引脚作为通讯发送引脚，这个
时候就可以把该 GPIO 引脚配置成 USART 串口复用功能，由串口外设控制该引脚，发送数
据。
输入数据寄存器
看 GPIO 结构框图的上半部分，GPIO 引脚经过内部的上、下拉电阻，可以配置成上/
下拉输入，然后再连接到施密特触发器，信号经过触发器后，模拟信号转化为 0、1 的数字
信号，然后存储在"输入数据寄存器 GPIOx_IDR"中，通过读取该寄存器就可以了解 GPIO 引脚的电平状态。
复用功能输入
与"复用功能输出"模式类似，在"复用功能输入模式"时，GPIO 引脚的信号传输到
STM32 其它片上外设，由该外设读取引脚状态。
同样，如我们使用 USART 串口通讯时，需要用到某个 GPIO 引脚作为通讯接收引脚，
这个时候就可以把该 GPIO 引脚配置成 USART 串口复用功能，使 USART 可以通过该通讯
引脚的接收远端数据。
模拟输入输出
当 GPIO 引脚用于 ADC 采集电压的输入通道时，用作"模拟输入"功能，此时信号是
不经过施密特触发器的，因为经过施密特触发器后信号只有 0、1 两种状态，所以 ADC 外
设要采集到原始的模拟信号，信号源输入必须在施密特触发器之前。类似地，当 GPIO 引
脚用于 DAC 作为模拟电压输出通道时，此时作为"模拟输出"功能，DAC 的模拟信号输
出就不经过双 MOS 管结构，模拟信号直接输出到引脚。
3.输入输出控制

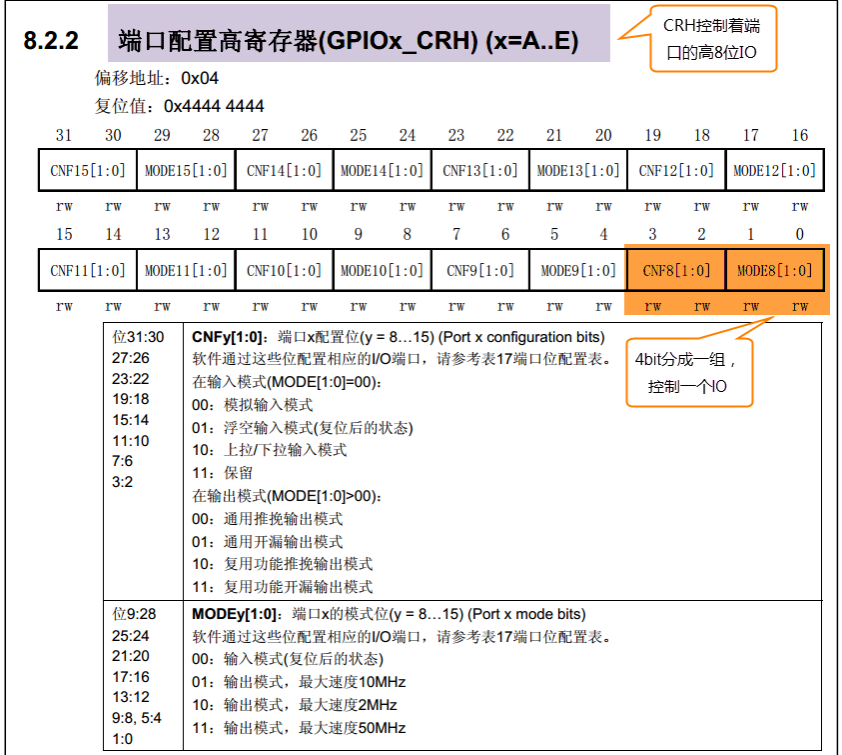

4.项目工程

1. startup_stm32f10x_hd.s - 启动文件

作用：系统启动和初始化

这是汇编语言编写的启动文件 ，是芯片上电后执行的第一个代码。

主要功能：

1.1 初始化堆栈指针

cpp 复制代码

; 定义主堆栈大小
Stack_Size      EQU     0x00000400
                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp

; 定义堆大小
Heap_Size       EQU     0x00000200
                AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem        SPACE   Heap_Size
__heap_limit

1.2 设置中断向量表

cpp 复制代码

g_pfnVectors
                DCD     __initial_sp              ; 栈顶地址
                DCD     Reset_Handler             ; 复位中断
                DCD     NMI_Handler               ; NMI中断
                DCD     HardFault_Handler         ; 硬件错误中断
                DCD     MemManage_Handler         ; 内存管理错误
                DCD     BusFault_Handler          ; 总线错误
                DCD     UsageFault_Handler        ; 用法错误
                DCD     0                         ; 保留
                ; ... 更多中断向量

1.3 复位处理程序

cpp 复制代码

Reset_Handler   PROC
                EXPORT  Reset_Handler             [WEAK]
                IMPORT  __main
                IMPORT  SystemInit
                LDR     R0, =SystemInit
                BLX     R0                        ; 调用系统初始化
                LDR     R0, =__main
                BX      R0                        ; 跳转到main函数
                ENDP

1.4 默认中断服务程序

cpp 复制代码

NMI_Handler     PROC
                EXPORT  NMI_Handler               [WEAK]
                B       .
                ENDP

HardFault_Handler PROC
                EXPORT  HardFault_Handler         [WEAK]
                B       .
                ENDP

2. stm32f10x.h - 寄存器定义头文件

作用：提供硬件寄存器定义和访问接口

这是C语言头文件，包含了STM32F10x系列的所有外设寄存器定义。

主要功能：

2.1 外设寄存器结构体定义

cpp 复制代码

/* GPIO 寄存器结构体 */
typedef struct
{
  __IO uint32_t CRL;
  __IO uint32_t CRH;
  __IO uint32_t IDR;
  __IO uint32_t ODR;
  __IO uint32_t BSRR;
  __IO uint32_t BRR;
  __IO uint32_t LCKR;
} GPIO_TypeDef;

/* 外设基地址定义 */
#define PERIPH_BASE           ((uint32_t)0x40000000)
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)

/* 外设指针定义 */
#define GPIOA               ((GPIO_TypeDef *) GPIOA_BASE)
#define GPIOB               ((GPIO_TypeDef *) GPIOB_BASE)
#define GPIOC               ((GPIO_TypeDef *) GPIOC_BASE)

2.2 寄存器位定义

cpp 复制代码

/* GPIO 配置寄存器位定义 */
#define  GPIO_CRL_CNF0                     ((uint32_t)0x0000000C)
#define  GPIO_CRL_CNF0_0                   ((uint32_t)0x00000004)
#define  GPIO_CRL_CNF0_1                   ((uint32_t)0x00000008)

#define  GPIO_CRL_MODE0                    ((uint32_t)0x00000003)
#define  GPIO_CRL_MODE0_0                  ((uint32_t)0x00000001)
#define  GPIO_CRL_MODE0_1                  ((uint32_t)0x00000002)

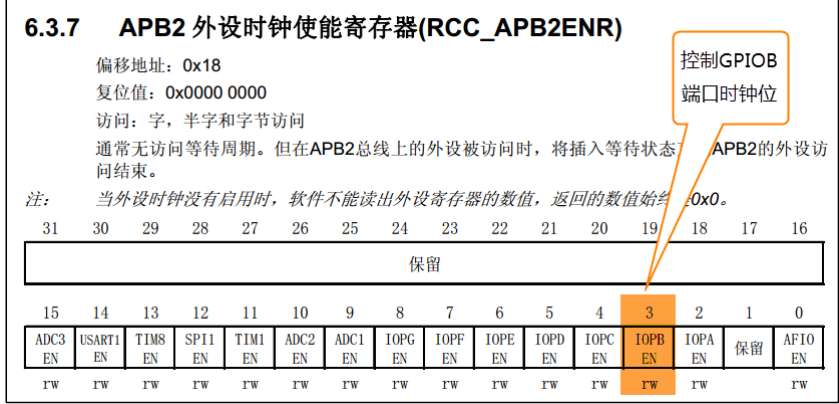

2.3 外设时钟使能定义

cpp 复制代码

/* RCC 时钟使能寄存器 */
#define RCC_APB2ENR_IOPAEN                ((uint32_t)0x00000004)
#define RCC_APB2ENR_IOPBEN                ((uint32_t)0x00000008)
#define RCC_APB2ENR_IOPCEN                ((uint32_t)0x00000010)

3. 两个文件的协同工作流程

系统启动顺序：

复制代码

1. 上电复位
2. 执行 startup_stm32f10x_hd.s
   ├── 设置堆栈指针
   ├── 初始化中断向量表
   ├── 调用 SystemInit() 函数
   └── 跳转到 main() 函数

3. 在 main() 中通过 stm32f10x.h 访问硬件
   ├── 使能外设时钟
   ├── 配置 GPIO 等外设
   └── 实现应用程序逻辑

`SystemInit()` 的主要功能

1. 配置系统时钟

这是最重要的功能！STM32上电后默认使用内部8MHz RC振荡器，SystemInit() 将其切换到外部时钟并提高频率。

`SystemInit()` 的主要功能

1. 配置系统时钟

这是最重要的功能！STM32上电后默认使用内部8MHz RC振荡器，SystemInit() 将其切换到外部时钟并提高频率。

cpp 复制代码

void SystemInit(void)
{
    /* 1. 复位RCC时钟配置 */
    RCC->CR |= (uint32_t)0x00000001;     // 开启HSI
    RCC->CFGR = 0x00000000;              // 复位时钟配置
    RCC->CR &= (uint32_t)0xFEF6FFFF;     // 关闭HSE、CSS、PLL
    RCC->CR &= (uint32_t)0xFFFBFFFF;     // 复位HSEBYP
    RCC->CFGR &= (uint32_t)0xFF80FFFF;   // 复位PLL倍频等

    /* 2. 配置外部晶振和PLL */
#ifdef STM32F10X_HD
    // 对于大容量产品，配置为72MHz
    RCC->CR |= ((uint32_t)RCC_CR_HSEON); // 开启HSE

    // 等待HSE稳定
    while((RCC->CR & RCC_CR_HSERDY) == 0);

    // 配置PLL：8MHz * 9 = 72MHz
    RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE |
                           RCC_CFGR_PLLMULL9);

    RCC->CR |= RCC_CR_PLLON;             // 开启PLL
    while((RCC->CR & RCC_CR_PLLRDY) == 0); // 等待PLL稳定

    /* 3. 配置Flash等待状态（重要！）*/
    FLASH->ACR |= FLASH_ACR_LATENCY_2;   // 2个等待状态，用于72MHz

    /* 4. 切换系统时钟到PLL */
    RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;
    while((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08);
#endif
}

2. 配置Flash存储器

高速运行时需要配置Flash等待周期：

cpp 复制代码

// 不同频率对应的等待状态
// 0-24MHz: 0等待状态
// 24-48MHz: 1等待状态
// 48-72MHz: 2等待状态
FLASH->ACR = FLASH_ACR_LATENCY_2 | FLASH_ACR_PRFTBE;

3. 配置向量表位置

cpp 复制代码

#ifdef VECT_TAB_SRAM
    // 如果向量表在SRAM中
    SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET;
#else
    // 默认向量表在Flash中
    SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET;
#endif

5.开启外设时钟

1. 时钟使能如何影响电源开关

实际的硬件电路：

在芯片内部，每个外设都有时钟门控电路：

复制代码

时钟信号 ───┬─── 与门 ─── 外设电路
           │
时钟使能位 ──┘

具体实现：

复制代码

// 硬件层面的简化表示
if (SPI1_CLK_ENABLE == 1) {
    SPI1_Clock = APB2_Clock;  // 时钟信号到达SPI1电路
    SPI1_Power = ON;          // SPI1电路通电
} else {
    SPI1_Clock = 0;           // 无时钟信号
    SPI1_Power = OFF;         // SPI1电路断电
}

功耗影响：

时钟使能关闭时：

外设内部的所有触发器、计数器、状态机都停止工作
大部分电路进入零动态功耗状态
只有极小的静态泄漏电流

实测数据：

复制代码

// 关闭所有不用的外设时钟，可节省：
GPIOx时钟关闭：节省 ~50μA 每个端口
SPI1时钟关闭：节省 ~150μA
USART1时钟关闭：节省 ~200μA
ADC1时钟关闭：节省 ~300μA

// 对于电池应用，这很重要！

2. 时钟使能如何影响访问权限

硬件保护机制：

STM32有一个总线矩阵和访问保护硬件：

复制代码

CPU ─── 总线矩阵 ───┬─── GPIOA (时钟使能控制访问)
                   ├─── GPIOB (时钟使能控制访问)
                   ├─── SPI1  (时钟使能控制访问)
                   └─── USART1 (时钟使能控制访问)

访问保护的硬件实现：

复制代码

// 简化的硬件逻辑
if (Peripheral_CLK_Enabled) {
    // 允许寄存器访问
    Peripheral_Register = CPU_Write_Data;
} else {
    // 触发总线错误！生成HardFault
    Generate_HardFault();
}

实际错误示例：

复制代码

// 错误代码：在时钟关闭时访问SPI1寄存器
RCC->APB2ENR &= ~RCC_APB2ENR_SPI1EN;  // 关闭SPI1时钟

SPI1->CR1 = 0x0000;  // 这里会触发HardFault中断！
// 因为SPI1寄存器在物理上不可访问
