1.74HC595

1.1 回顾

前面动态数码管实验中提到 74HC138 拓展单片机 IO ，回顾：

"2个四位一体的数码管位选线有8根，但单片机IO资源有限

通常使用一种IO扩展芯片 ，如 74HC138，74HC164，74HC595

只需要用很少的单片机IO口就可扩展出8个控制口，通过级联方式甚至可以拓展更多IO口"

本篇介绍另外一种 IO口拓展方式------串转并，使用的芯片是74HC595 芯片

1.2 概述

开发板板载一个 74HC595芯片，仅单片机3个IO口即可拓展8个IO口

如果需要还可以将2个74HC595级联拓展出16个IO，即可实现用少数 IO 口资源控制多个设备

74HC595是一个 8位串行输入，并行输出的位移缓存器

并行输出为三态输出（高电平、低电平、高阻扛）

1.3 工作原理

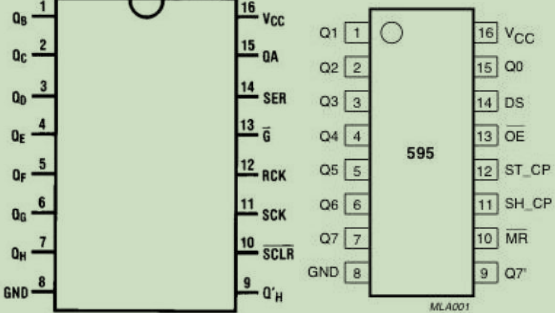

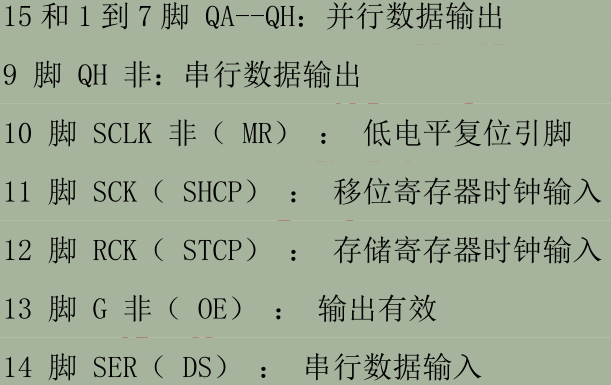

下图左边均是芯片管脚图，但管脚命名不同，重在关注管脚功能即可

74HC595 具有一个八位移位寄存器、存储寄存器。移位寄存器和存储寄存器是单独的时钟。数据通过 14脚上升沿输入，当 MR 为高电平、OE为低电平时，数据在 11脚的上升沿（高电平）进入到移位寄存器，再通过 12脚的上升沿（高电平）移动到存储寄存器，若需要级联，则通过 9脚串行输出，14 脚串行数据输入即可；否则直接通过 15和1-7脚并行数据输出到外围设备即可；

1.4 硬件设计

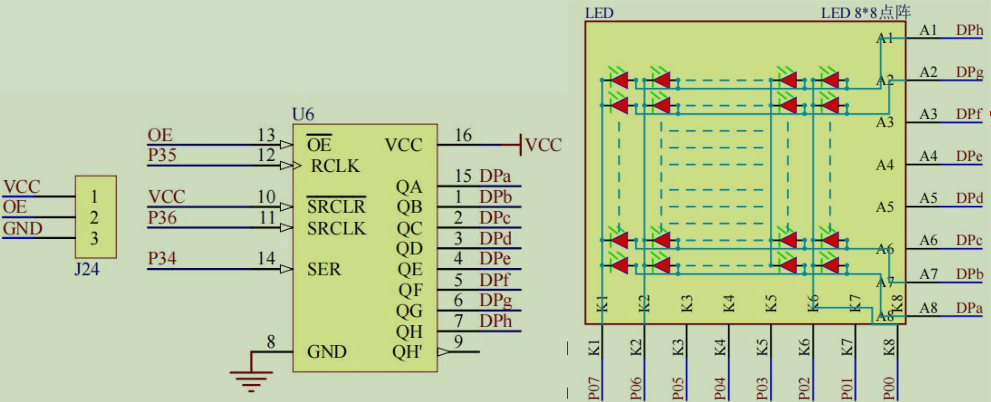

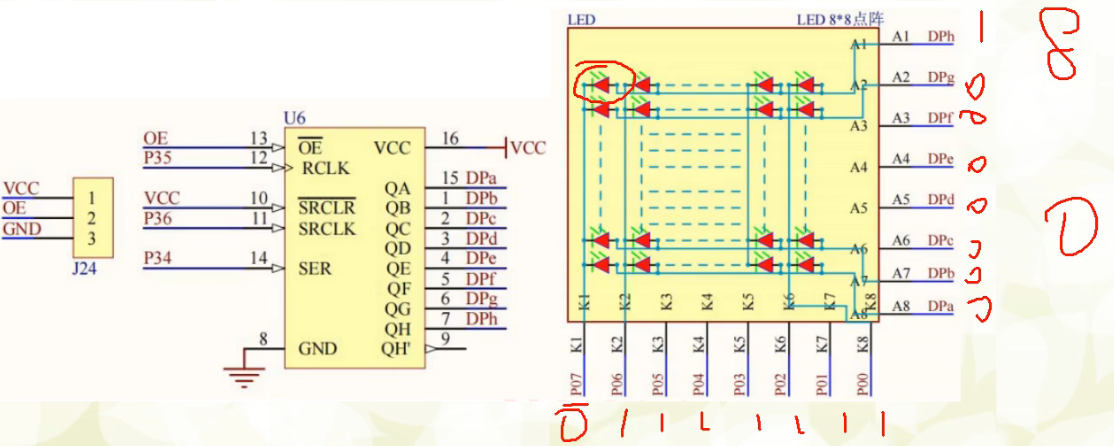

下图，中间是 74HC595 芯片，右端为 LED 点阵

OE ：**LED 点阵的 "驱动总开关"。**低电平允许芯片驱动点阵显示，高电平切断驱动以关闭显示或隔离信号

图中左侧标注为"J24"，典型的跳线接口。黄色跳线帽连接1、2脚，OE引脚被拉低（低电平状态），黄色跳线帽连接2、3引脚，OE引脚被拉高（高电平状态）；若不插跳线帽，OE 引脚悬空，可能导致输出不稳定

从图中可以看到，74HC595 需要用到的控制管脚连接单片机的 P34-P36 IO口，输出端连接LED点阵模块的行端口上，即为 LED发光二极管的阳极，单片机 P0口控制点阵列

此外，数据是一位一位的传输到八位的移位寄存器，且从数据最高位开始移入，移位寄存器满八位之后，再一次性传输到存储寄存器

如 1001 0001 ，先将最高位 1 存入移位寄存器，再将 0 存入移位寄存器，如此类推，一直到最低位 1 也存入移位寄存器，移位寄存器满了之后，将数据一次性传输到存储寄存器。且最高位 1 对应 Dph，即点阵屏第一行，次高位 0 对应 Dpg，即点阵屏第二行，如此类推

1.5 实验设计

通过74HC595控制LED点阵以行滚动方式循环显示

cpp 复制代码

//74HC595 控制 LED点阵逐行点亮
#include <at89c51RC2.h>
#include <intrins.h>

//简化类型名
typedef unsigned char u8;
typedef unsigned int u16;


//定义 74HC595 关键引脚
sbit SER = P3^4;      //串行数据输入
sbit RCLK_595 = P3^5; //存储寄存器输入：头文件中已经预定义了 RCLK
sbit SRCLK = P3^6;    //移位寄存器输入

//74HC595 串行输入数据
u8 hc595[] = {0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};

/*延时函数：74HC595 对时钟信号的上升/下降沿有最小时间要求
如果时钟翻转太快，芯片来不及采样数据，会导致输出错误。*/
void Delay10us(u16 ms)	//@11.0592MHz
{
	unsigned char data i;

	while(ms--)
	{
		i = 2;
		while (--i);
	}
}

//串行数据输入--->并行数据输出
void hc595_write(u8 date)//date即要写入的字节数据
{
	u8 i = 0;
	for(i=0;i<8;i++)//1字节=8位，逐位传输8次
	{
		SER = date>>7;//先把最高位传输到SER引脚
		date <<= 1;   //下一位左移（去掉最高位，末位补0）到最高位

		//产生移位时钟脉冲
		SRCLK = 0;   //时钟拉低
		Delay10us(1);//稳定低电平（10us）
		SRCLK = 1;   //时钟拉高，上升沿触发，将 SER 数据传输到移位寄存器
		Delay10us(1);//稳定高电平
	}
	//产生存储时钟脉冲，触发数据输出
	RCLK_595 = 0;	//时钟拉低
	Delay10us(1);	//稳定低电平（10us）
	RCLK_595 = 1;	//时钟拉高，上升沿触发，将移位寄存器数据传输到存储寄存器
	Delay10us(1);   ////稳定高电平
	//之后，74HC595的 QA-QH 并行输出传入的8位数据，驱动LED点阵
}

void main()
{
	u8 i = 0;
	while(1)
	{
		//LED点阵阴极为低电平
		P0 = 0x00;
		for(i=0;i<8;i++)
		{
			hc595_write(0x00);		//消影："清空旧数据"，避免LED余晖和视觉暂留导致的重影
			hc595_write(hc595[i]);	//输入串行数据
			Delay10us(20000);
			//延时作用：保持当前 LED 的点亮状态，但解决不了"切换瞬间的新旧数据叠加"
		}
	}
}

2. LED点阵

2.1 概述

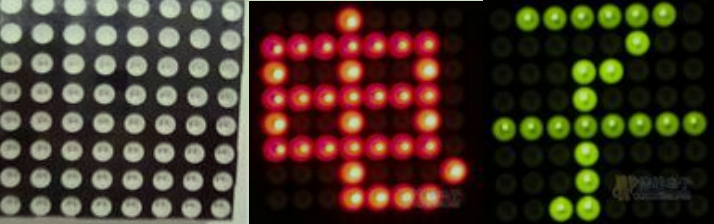

LED点阵是由发光二极管排列组成的显示器件，被广泛应用于汽车报站器、广告屏等

2.2 软件设计

2.2.1 点亮一个灯

要求：点亮 LED点阵第一行第一列的灯

cpp 复制代码

//点亮LED点阵一个灯
#include <at89c51RC2.h>
#include <intrins.h>

//简化类型名
typedef unsigned char u8;
typedef unsigned int u16;


//定义 74HC595 关键引脚
sbit SER = P3^4;      //串行数据输入
sbit RCLK_595 = P3^5; //存储寄存器输入：头文件中已经预定义了 RCLK
sbit SRCLK = P3^6;    //移位寄存器输入

/*延时函数：74HC595 对时钟信号的上升/下降沿有最小时间要求
如果时钟翻转太快，芯片来不及采样数据，会导致输出错误。*/
void Delay10us(u16 ms)	//@11.0592MHz
{
	unsigned char data i;

	while(ms--)
	{
		i = 2;
		while (--i);
	}
}

//串行数据输入--->并行数据输出
void hc595_write(u8 date)//date即要写入的字节数据
{
	u8 i = 0;
	for(i=0;i<8;i++)//1字节=8位，逐位传输8次
	{
		SER = date>>7;//先把最高位传输到SER引脚
		date <<= 1;   //下一位左移（去掉最高位，末位补0）到最高位

		//产生移位时钟脉冲
		SRCLK = 0;   //时钟拉低
		Delay10us(1);//稳定低电平（10us）
		SRCLK = 1;   //时钟拉高，上升沿触发，将 SER 数据传输到移位寄存器
		Delay10us(1);//稳定高电平
	}
	//产生存储时钟脉冲，触发数据输出
	RCLK_595 = 0;	//时钟拉低
	Delay10us(1);	//稳定低电平（10us）
	RCLK_595 = 1;	//时钟拉高，上升沿触发，将移位寄存器数据传输到存储寄存器
	Delay10us(1);   ////稳定高电平
	//之后，74HC595的 QA-QH 并行输出传入的8位数据，驱动LED点阵
}

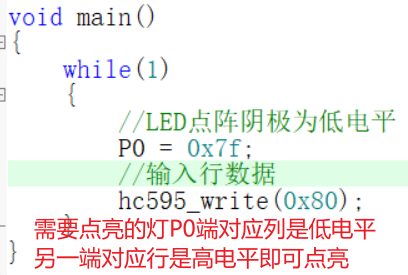

void main()
{
	while(1)
	{
		//LED点阵阴极为低电平
		P0 = 0x7f;
		//输入行数据
		hc595_write(0x80);
	}
}

2.2.2 显示一个数字

要求：显示一个数字 0

想要在 LED点阵上显示一个数字，需要知道哪些灯是熄灭的，哪些灯是点亮的，也就是需要获取对应的显示数据，将数字字符对应的显示数据通过 74HC595 发送到点阵的行或列就能显示数字字符

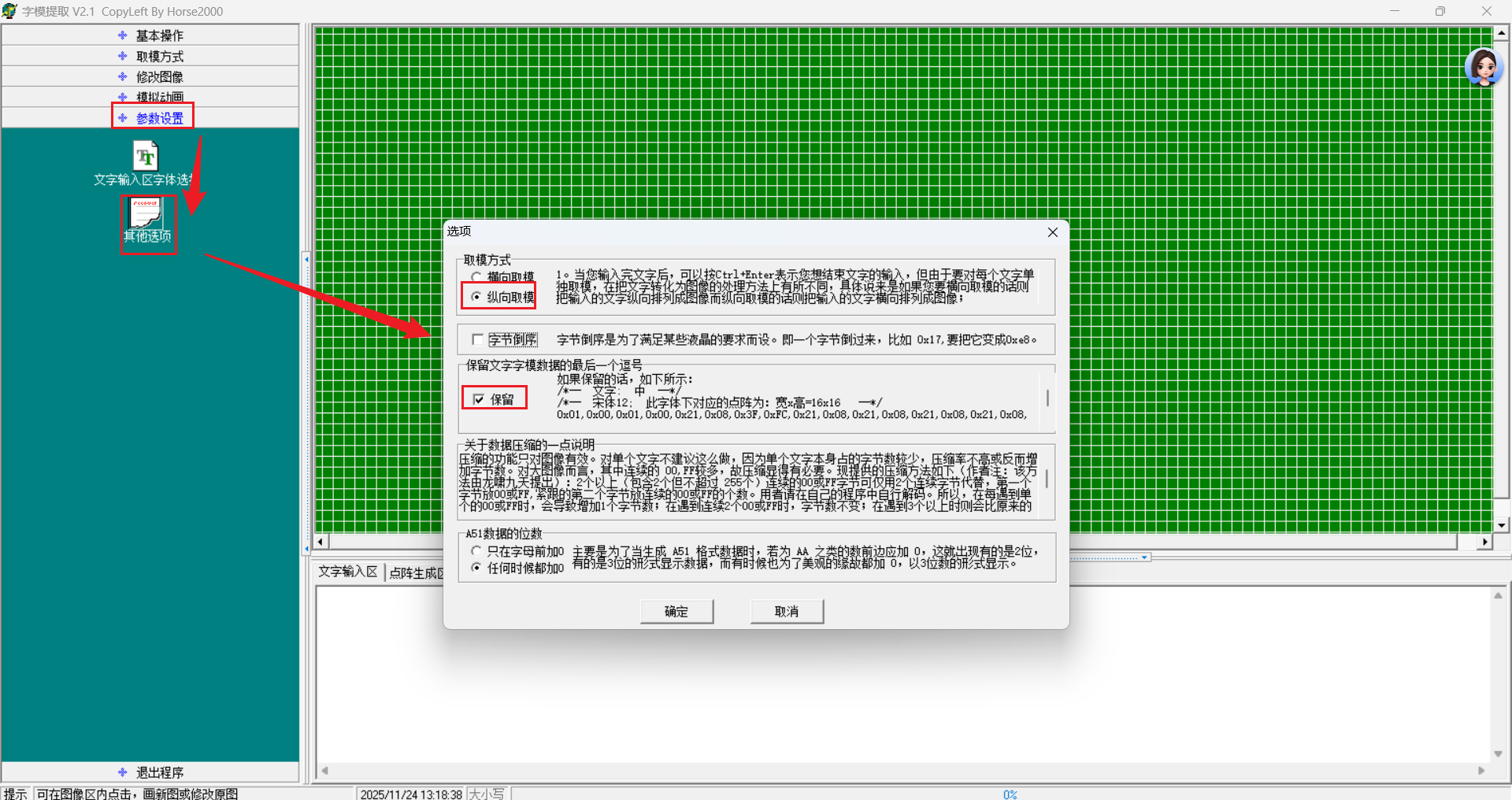

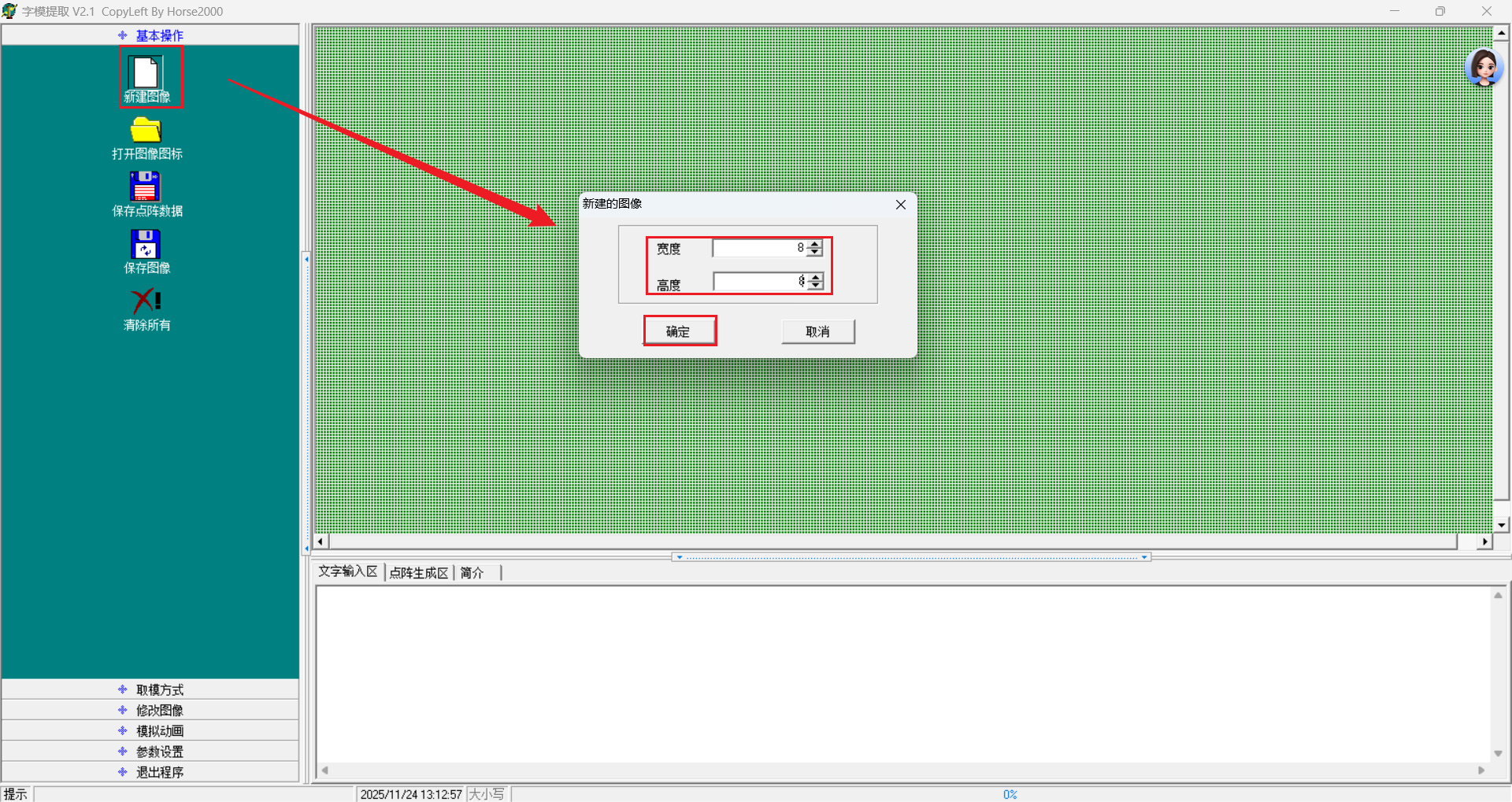

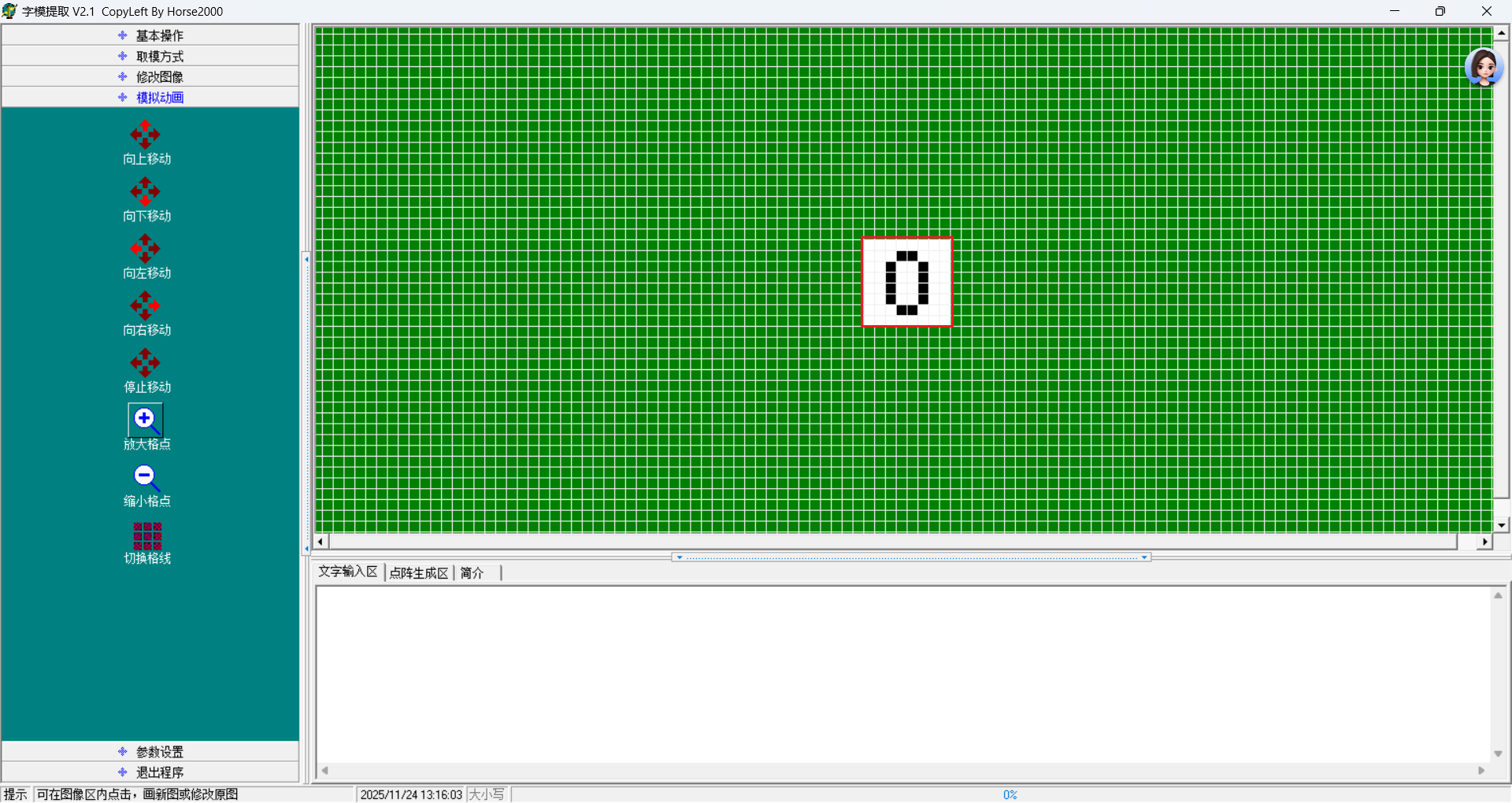

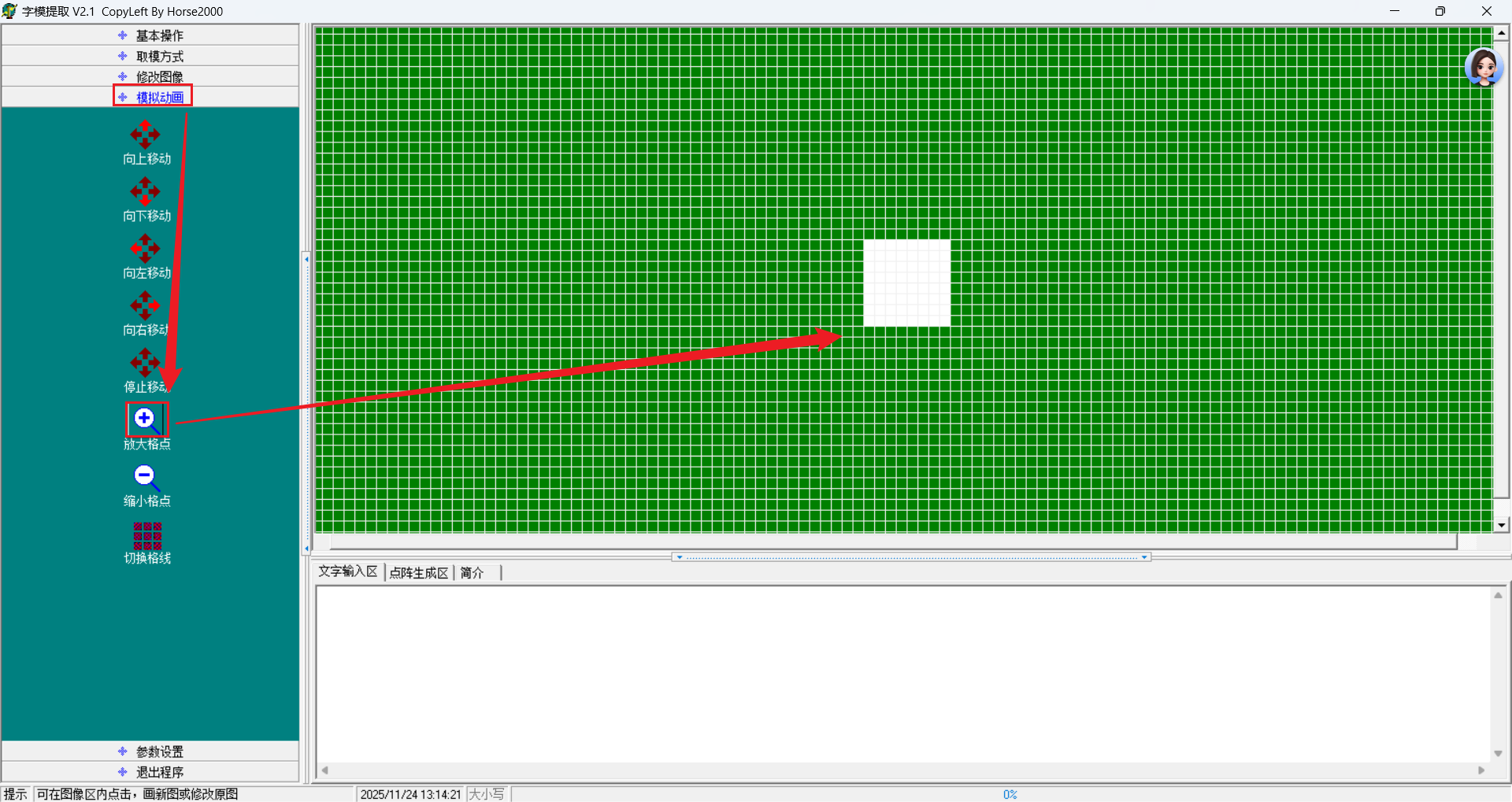

取字模软件可以方便地获取显示数据

显示图像各行对应的数据：0x00,0x00,0x3C,0x42,0x42,0x3C,0x00,0x00

第一、二列：没有灯需要点亮，所以行对应数据：0x00,0x00

第三列;第 3.4.5.6 行需要点亮，所以行对应数据：0011 1100： 0x3C

如此类推

实验代码与前面点亮一个灯的核心代码是一样的，重点要理解动态扫描

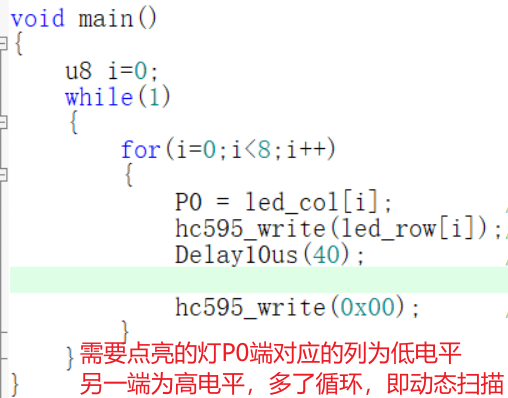

动态扫描：首先设置最左边第一列（P0^7）有效，即低电平，其余列为高电平，然后通过74HC595输出该列对应的行数据，延时一段时间等待显示稳定，最后清除列对应的行数据，即消影

cpp 复制代码

//LED点阵显示数字
#include <at89c51RC2.h>
#include <intrins.h>

//简化类型名
typedef unsigned char u8;
typedef unsigned int u16;


//定义 74HC595 关键引脚
sbit SER = P3^4;      //串行数据输入
sbit RCLK_595 = P3^5; //存储寄存器输入：头文件中已经预定义了 RCLK
sbit SRCLK = P3^6;    //移位寄存器输入

// 共阴点阵适配：字模用原数组（高电平有效）
u8 led_row[] = {0x00,0x00,0x3C,0x42,0x42,0x3C,0x00,0x00}; //LED点阵显示数字0的行数据
u8 led_col[] = {0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe}; //LED点阵显示数字0的列数据

/*延时函数：74HC595 对时钟信号的上升/下降沿有最小时间要求
如果时钟翻转太快，芯片来不及采样数据，会导致输出错误。*/
void Delay10us(u16 ms)	//@11.0592MHz
{
	unsigned char data i;

	while(ms--)
	{
		i = 2;
		while (--i);
	}
}

//串行数据输入--->并行数据输出
void hc595_write(u8 date)//date即要写入的字节数据
{
	u8 i = 0;
	for(i=0;i<8;i++)//1字节=8位，逐位传输8次
	{
		SER = date>>7;//先把最高位传输到SER引脚
		date <<= 1;   //下一位左移（去掉最高位，末位补0）到最高位

		//产生移位时钟脉冲
		SRCLK = 0;   //时钟拉低
		Delay10us(1);//稳定低电平（10us）
		SRCLK = 1;   //时钟拉高，上升沿触发，将 SER 数据传输到移位寄存器
		Delay10us(1);//稳定高电平
	}
	//产生存储时钟脉冲，触发数据输出
	RCLK_595 = 0;	//时钟拉低
	Delay10us(1);	//稳定低电平（10us）
	RCLK_595 = 1;	//时钟拉高，上升沿触发，将移位寄存器数据传输到存储寄存器
	Delay10us(1);   ////稳定高电平
	//之后，74HC595的 QA-QH 并行输出传入的8位数据，驱动LED点阵
}

void main()
{
	u8 i=0;
	while(1)
	{
		for(i=0;i<8;i++)
		{
			P0 = led_col[i];        // 传送列数据
			hc595_write(led_row[i]);// 传送行数据
			Delay10us(40);          // 延时一段时间，等待显示稳定

			hc595_write(0x00);      // 消影
		}
	}
}
