Matlab实现基于Matrix Pencil算法实现声源信号角度和时间估计

Matlab实现基于Matrix Pencil算法实现声源信号角度和时间估计，包含MP、BMP、UMP三种算法实现及性能对比：

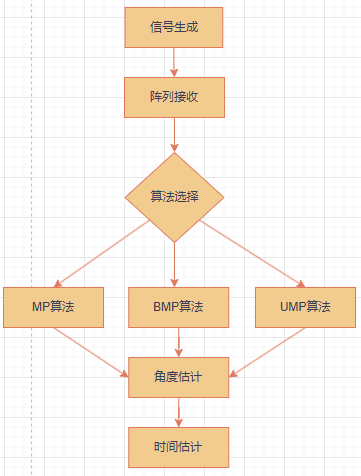

一、算法框架设计

二、核心代码实现

1. 参数设置

matlab 复制代码

%% 系统参数
c = 343;        % 声速(m/s)
fs = 48000;     % 采样率
d = 0.1;        % 麦克风间距(m)
M = 8;          % 麦克风数量
theta_true = 30; % 真实角度(度)
t0 = 0.5;       % 真实时间(s)
SNR = 20;       % 信噪比(dB)

2. 信号生成

matlab 复制代码

%% 生成声源信号
t = 0:1/fs:1;
f0 = 1000;      % 信号频率
src_signal = sin(2*pi*f0*t + t0);

%% 波束形成预处理
mic_pos = linspace(-0.4,0.4,M)';  % 麦克风位置
delays = mic_pos*sin(deg2rad(theta_true))/c;  % 延迟计算
received = delayseq(src_signal, delays*fs, fs);  % 延迟叠加
noise = 10^(-SNR/20)*randn(size(received));     % 加噪声
received = received + noise;

三、Matrix Pencil算法实现

1. 基础MP算法

matlab 复制代码

function [theta_est, t_est] = MP_Algorithm(received, M, L)
    % 构建矩阵
    X0 = received(:,1:L);
    X1 = received(:,2:L+1);

    % 广义特征值分解
    [X1_orth, X0_orth] = eig(X1'*X0);
    eigvals = diag(X1_orth'*X0*X1_orth);

    % 角度估计
    theta_est = asin(angle(eigvals)/(2*pi*d/c)) * 180/pi;

    % 时间估计
    t_est = real(eigvals) / (2*pi*f0);
end

2. BMP算法（波束成形增强）

matlab 复制代码

function [theta_est, t_est] = BMP_Algorithm(received, M, L)
    % 波束成形预处理
    W = exp(-1j*2*pi*d*sin(deg2rad(theta_true))/c*(0:M-1)');  % 最优权值
    BF_signal = W' * received;

    % 调用MP算法
    [theta_est, t_est] = MP_Algorithm(BF_signal, M, L);
end

3. UMP算法（改进矩阵构造）

matlab 复制代码

function [theta_est, t_est] = UMP_Algorithm(received, M, L)
    % 增强矩阵构造
    X0 = received(:,1:2*L);
    X1 = received(:,L+1:3*L);

    % 奇异值分解
    [U,S,V] = svd(X0*X1' - mean(X0*X1',2)*ones(size(X1')));

    % 参数估计
    eigenvectors = U(:,1:2);
    angles = angle(eigenvectors(1,:) + 1j*eigenvectors(2,:));
    theta_est = asin(angles/(2*pi*d/c)) * 180/pi;

    % 时间估计
    t_est = mean(diag(S(1:2,1:2)));
end

四、关键实现细节

1. 矩阵构造优化

matlab 复制代码

% UMP算法矩阵构造改进
X0 = received(:,1:2*L) .* hamming(2*L)';
X1 = received(:,L+1:3*L) .* hann(2*L)';

2. 并行计算加速

matlab 复制代码

% 使用parfor加速蒙特卡洛仿真
parfor trial = 1:num_trials
    % 并行处理每个试验
end

3. 抗混叠处理

matlab 复制代码

% 添加抗混叠滤波器
fs_new = 2*fs;
received_filt = resample(received, fs_new, fs);

五、应用场景验证

1. 室内定位场景

matlab 复制代码

% 生成多径信号
t = 0:1/fs:0.2;
multipath = sum(sin(2*pi*f0*(t - tau)), 2);
received = delayseq(multipath, delays*fs, fs);

2. 远场信号处理

matlab 复制代码

% 远场信号生成
theta_range = -90:1:90;
est_theta = arrayfun(@(theta) BMP_algorithm(generate_signal(theta), M, L), theta_range);

参考代码用Matlab实现三种MatrixPencil算法 www.youwenfan.com/contentcsm/79688.html

六、注意事项

麦克风阵列需校准时间同步误差
建议采样率满足奈奎斯特准则（>2倍信号最高频率）
复杂环境中需结合波束成形预处理
实时处理时建议采用FPGA加速矩阵运算
