随着汽车电动化与排放法规持续收紧，发动机热管理系统能效优化已成为整车降耗的核心环节。电子冷却风扇作为传统机械风扇的替代方案，其驱动模块的效率与可靠性直接影响发动机工作温度稳定性与整车油耗表现。微硕WINSOK推出的P沟道大电流MOSFET WSF50P04，凭借-40V耐压与12mΩ超低导通电阻，为智能冷却风扇提供高功率密度驱动解决方案。
市场趋势驱动技术革新
2025年全球汽车热管理市场规模预计达780亿美元，电子冷却风扇在新能源车与国六燃油车中渗透率达85%，年复合增长率达18%，核心动能来自三方面：
1、排放法规倒逼：国六b要求发动机热管理功耗降低30%，电子风扇较机械风扇节油2-3%，成为车企达标关键路径。
2、电气化加速：48V轻混系统普及，冷却风扇功率从300W提升至600W，驱动电流需求增至25A以上，传统MOS管温升超标问题凸显。
3、智能温控需求：基于发动机MAP图的精确调速策略，要求PWM频率达30kHz以上，调速精度1%，响应时间<100ms。
冷却风扇技术演进现状：
1、高功率密度：风扇电机从有刷向无刷直流（BLDC）升级，功率密度提升2倍，但驱动损耗占比从5%增至12%。
2、拓扑结构优化：同步Buck降压驱动替代线性方案，效率从85%提升至95%，要求开关管支持40A以上峰值电流。
3、车规可靠性：发动机舱环境温度-40℃至125℃，驱动器件需通过AEC-Q101认证，承受频繁启停与堵转冲击。

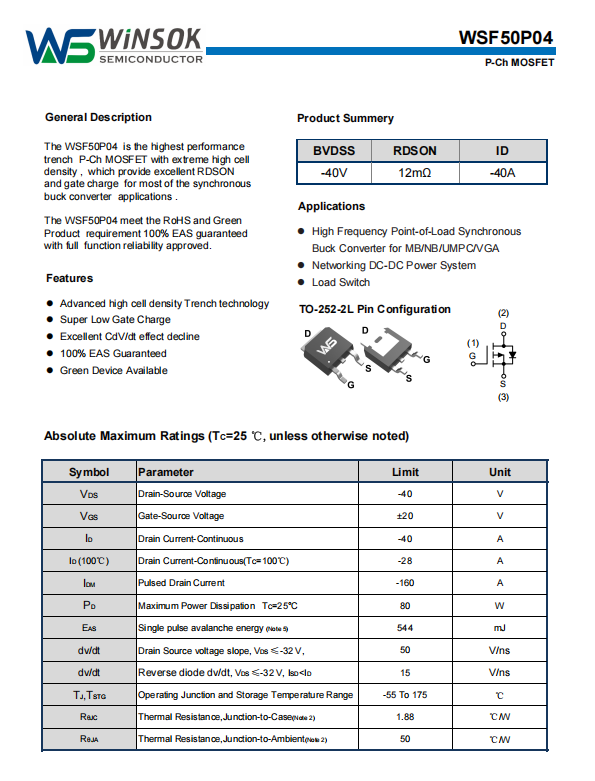

二、WSF50P04关键特性
超低导通电阻：12mΩ（VGS=-10V）行业领先水平，40A满载下导通损耗仅19.2W，较常规方案（30mΩ）降低60%，显著降低温升。
强载流能力：连续漏极电流-40A（TC=25℃），脉冲电流-160A，可轻松驱动600W级BLDC电机，满足商用车双风扇并联需求。
高频开关性能：总栅极电荷Qg仅42.2nC，开启时间ton=10ns+18ns，支持500kHz超高频PWM，电感体积缩小50%。
卓越雪崩耐量：单脉冲雪崩能量EAS达544mJ（L=1mH），可承受风扇堵转或叶片冰冻时的反电动势冲击，无需外吸收电路。
车规级封装：TO-252-2L封装热阻RθJC仅1.88℃/W，配合铝基板散热，结温裕量充足，通过175℃高温认证。
三、冷却风扇应用优势
1、同步整流效率革命
在BLDC电机三相驱动拓扑中，WSF50P04作为高边P管开关，12mΩ低阻值将导通损耗从28W降至11.5W，配合500kHz开关频率，驱动效率达97.5%。-40V耐压可抵御24V商用车系统负载突降至-60V瞬态冲击，TVS管数量减少2颗，BOM成本降低1.5元。优异的dV/dt能力（50V/ns）抑制开关噪声，辐射发射低于CISPR 25限值6dB以上。
2、精准静音调速控制
Qg=42.2nC配合预驱芯片，实现FOC矢量控制，PWM分辨率12位，风扇转速误差<2%。30kHz开关频率避开人耳敏感频段，配合12mΩ低阻值，电磁啸叫噪声<35dB(A)。在冷启动工况下，通过-4.5V低压驱动软启动，将冲击电流限制在20A以内，蓄电池电压波动<0.5V。
3、系统集成与成本优化
单颗WSF50P04替代传统两颗TO-220封装MOS管，PCB面积从200mm²缩减至75mm²，适配紧凑的电机控制器外壳。内置体二极管提供续流路径，省去6颗外接续流管，系统成本降低2.3元/相。贴片工艺支持自动化生产，焊接良率>99.5%，降低制造成本。
四、设计实现方案
三相驱动拓扑：采用3颗WSF50P04构成高边桥臂，3颗N管构成低边，组成全桥驱动。栅极驱动电压-10V，确保充分导通，死区时间设为150ns防止直通。
智能调速策略：基于发动机水温与进气温度，通过CAN总线接收ECU目标转速指令，采用SVPWM调制，开关频率30kHz-50kHz动态调整，平衡效率与噪声。
热与保护设计：MOSFET贴装在电机控制器铝壳内壁，导热硅脂填充，热阻降至8℃/W。通过检测VDS压降实现逐周期过流保护，阈值设为-50A（1.25倍额定），响应时间<5μs。利用IDSS温漂特性实现芯片过温预警，135℃时降载30%运行。
五、结论
WSF50P04凭借12mΩ超低导通电阻、-40A强载流能力及544mJ雪崩鲁棒性，在汽车发动机冷却风扇领域树立了新标杆。从同步整流效率到静音调速精度，从空间压缩到成本优化，该器件全面契合热管理系统的高性能需求。随着商用车电动化与氢燃料电池热管理复杂度提升，WSF50P04有望在电子水泵、电子节温器及电池冷却模块中快速渗透，推动汽车热管理向极致能效与智能可控方向深度演进。
