W55MH32 单芯片以太网方案：破解分布式 IO 三大痛点

在工业4.0时代，分布式I/O已成为智能边缘节点，但其开发常受困于协议兼容难、实时性差、开发周期长三大痛点。W55MH32作为一款高度集成的芯片，内置硬件TCP/IP引擎(TOE)和Cortex-M3内核，以单芯片方案替代复杂的"MCU+外设"组合，成为打造高可靠、易扩展分布式I/O 模块的核心基石。本文旨在深度剖析如何利用W55MH32，构建一款在性能、成本与开发效率上取得最佳平衡的分布式I/O方案。

工业自动化架构的演进与分布式IO的新需求

工业自动化系统正从 "中央集权" 向 "边缘自治" 深度变革：传统集中式控制因布线复杂、扩展性弱，难以适配柔性生产需求；而边缘自治模式下，分布式I/O 需承担 "实时数据采集、本地逻辑处理、多协议交互" 三重角色，既要连接现场遗留传感器 / 执行器，又要对接高端 PLC 与云端系统，还需在强电磁干扰环境下稳定运行。

在这一变革中，W55MH32的价值尤为突出 -无需依赖"通用MCU+外置网卡"的复杂组合，单芯片（仅需外接RS485收发器等物理层接口芯片）即可覆盖分布式I/O的核心需求，成为连接 "传统工业设备" 与 "智能边缘系统" 的关键桥梁。

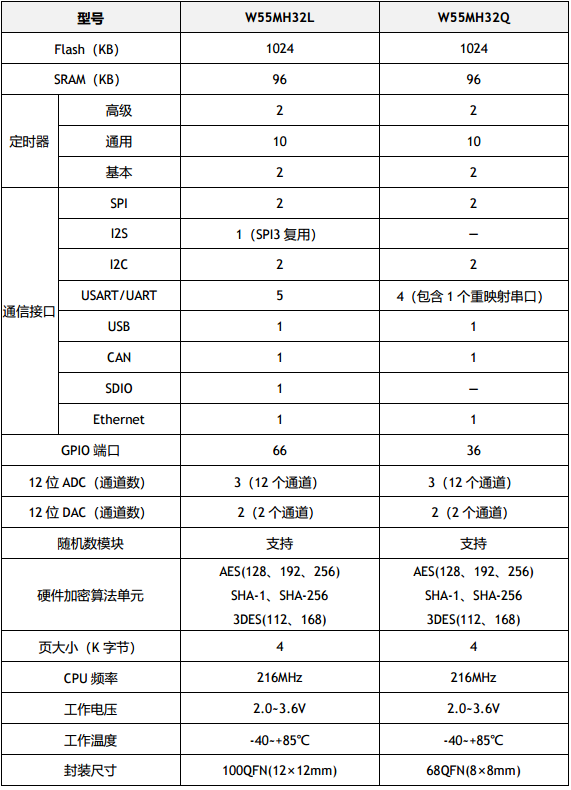

器件功能配置表

第一章：通信基石------构建稳定、多协议并存的工业级连接

通信的确定性是工业系统的生命线。W55MH32 内置硬件 TCP/IP 卸载引擎（TOE），数据处理占用极少的RAM ROM资源，避免软件协议栈占用核心算力，为分布式 I/O 的多协议并发通信提供芯片级可靠保障。

1.1 可靠的Modbus-RTU集成：连接过去的桥梁

• 硬件设计要点：采用隔离型RS485接口设计，并集成必要的防护电路，以抵御工业现场的复杂电磁干扰。W55MH32的多个UART接口允许您设计双RS485通道，实现物理网络的冗余或负载分离。

• 软件实现策略 ：采用 DMA（直接存储器访问）模式处理 UART 数据，可大幅降低CPU占用率，释放算力用于本地控制。作为主站时，可实现"优先级轮询算法"（如急停信号优先采集）；作为从站时，典型响应延迟可控制在10ms以内，满足多数实时控制需求。

• 解决的分布式I/O 痛点与价值：基于W55MH32芯片，仅需外接隔离型RS485收发器即可实现高抗干扰通信；可连接绝大多数工业现场的遗留设备，解决 "信息孤岛" 问题，模块通信故障率大幅度降低，是低成本适配传统工业场景的最优方案。

1.2 灵活的Modbus/TCP与边缘IT功能

Modbus/TCP 是 SCADA、HMI 系统的常用协议，而边缘 IT 功能（如 Web 服务器）可提升分布式 I/O 的运维便利性，W55MH32 在稳定 TCP 基础上，轻松实现两类功能的集成。

• Modbus/TCP 实现 ：基于 W55MH32 提供的 TCP Socket 接口和Modbus/TCP例程参考，可以高效地实现 Modbus/TCP 服务器核心功能，支持 0x01（读线圈）、0x03（读保持寄存器）、0x06（写单个寄存器）等核心功能码，可直接对接 WinCC、Intouch 等 SCADA 软件，在稳定的网络环境下，可实现速率≥1Mbps的高可靠性数据传输。

• 边缘 IT 功能扩展：集成轻量级 Web 服务器，维护人员通过浏览器（Chrome、Edge）输入模块 IP，即可访问可视化界面：

  • 状态监控：实时查看 I/O 端口状态、通信链路质量、电源电压；
  • 参数配置：在线修改 Modbus 从站地址、ADC 采样频率；
  • 固件升级：支持通过网页远程升级，极大提升运维便利性。

第二章：本地智能------超越信号采集的高效执行与控制

分布式I/O 的 "边缘自治" 需求，要求模块具备本地算力（如数据预处理、逻辑控制），而非单纯依赖上位机。W55MH32 搭载 Cortex-M3 内核（216MHz）、丰富原生 I/O 与扩展接口，为 "边缘智能" 提供算力与资源基石。

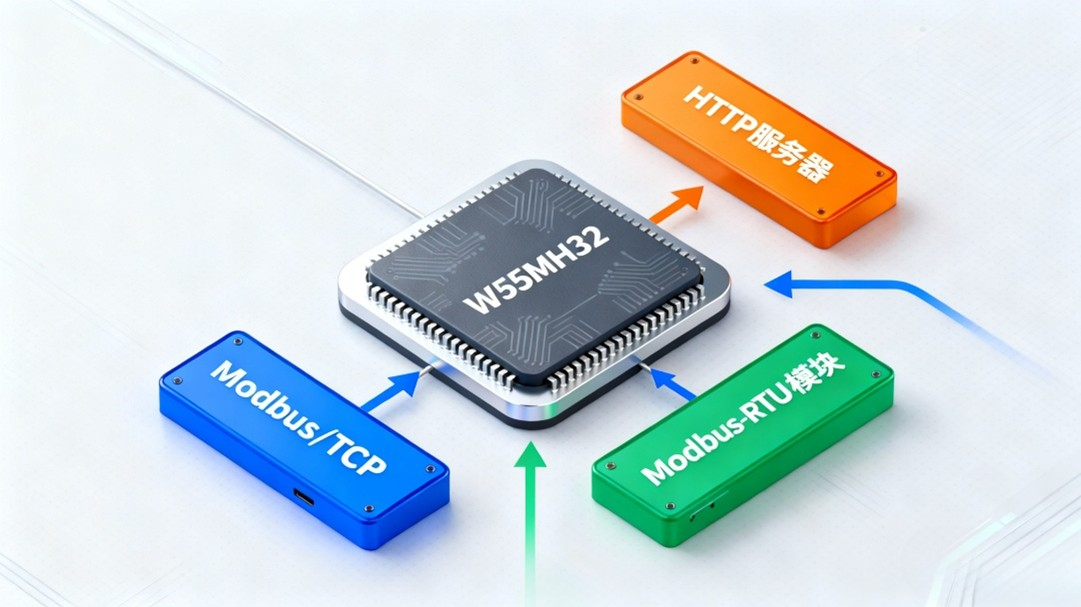

系统架构

2.1 原生I/O资源的深度优化

W55MH32 的原生I/O 资源（GPIO、ADC、DAC）资源较多，无需外置芯片即可满足多数分布式 I/O 的信号采集与控制需求，降低硬件复杂度。

GPIO 规划

GPIO支持灵活配置，针对分布式I/O场景的推荐方案：

• 8 路配置为高速中断输入，触发方式设为"上升沿+下降沿"，用于处理急停按钮、安全门锁等关键信号，基于硬件中断机制，可实现微秒(μs)级别的快速响应，为安全控制提供高时效性保障；
• 4 路配置为 PWM 输出，频率可调范围 1Hz-1MHz，占空比精度0.1%，可直接驱动电磁阀、继电器（如控制输送带速度、阀门开关度）；
• 剩余 GPIO 作为普通数字量输入/输出，支持3.3V电平兼容，如果需要其他电平，可以通过电平转换电路进行适配到工业现场不同传感器。

ADC/DAC应用

12位精度ADC（12 路）、12 位精度DAC（2路），针对分布式I/O的过程量采集（温度、压力、流量）优化：

• 软件滤波：实现 "均值滤波 + 中值滤波" 组合算法（如连续采样 10 次，去除最大值与最小值后取平均），噪声抑制能力提升60%，采集数据稳定性优于传统单采样模式；
• 工程值转换：在本地完成 "ADC原始值→物理量" 计算（如将 0-4095原始值转换为0-10V电压、0-20mA电流），直接向上位机上报浮点数（如"5.2V""12.5mA"），减少上位机数据处理压力。

2.2 无限可能的扩展接口

• 精度提升：高精度 ADC 扩展 ：通过 SPI 接口可扩展外置高精度ADC芯片，实现16位分辨率、1MSPS采样率，适用于半导体设备温度采集、锂电池电压监测等精密测量场景：
  • 连接方案：利用SPI接口配合DMA传输，CPU占用率可控制在3%以内；
  • 应用价值：采集精度从12位提升至16位，测量误差显著降低，满足高端制造场景的精密监控需求。

第三章：从概念到量产------产品化设计与开发指南

将一个芯片方案转化为稳定可靠的工业产品，需要系统的工程思维。

3.1 硬件设计关键考量

硬件设计需满足工业环境的 "宽温、抗干扰、高稳定" 需求，同时控制 BOM 成本与 PCB 面积。

• 电源完整性：采用 "多路隔离供电"方案，为不同模块提供独立洁净电源：

  • 核心供电：W55MH32 的 VCC 引脚采用 3.3V 供电，可选用低噪声LDO芯片为内核提供稳定供电，确保输出纹波控制在合理范围内。
  • 数字 I/O 供电：如需驱动更高电压的工业现场设备，可通过 MCU 的 3.3V GPIO 控制 MOS 管，实现低电压驱动高电压负载（如12V/24V 执行器），保障控制安全性与稳定性。
  • 模拟供电：ADC/DAC 模块采用隔离 DC-DC，隔离电压2kV，避免数字噪声干扰模拟信号；
  • 预留余量：电源设计预留 20% 功率冗余，应对工业现场电压波动。

• 信号完整性：针对高速信号与敏感信号优化：

  • 敏感信号：ADC 输入引脚采用 "差分布线 + 屏蔽地" 设计，与数字 I/O 引脚间距≥2mm，降低串扰；
  • 接地设计：采用 "单点接地"，模拟地、数字地、电源地分开布线，最终汇总至电源地，避免地环路干扰。

3.2 软件架构建议

• 采用实时操作系统（FreeRTOS）：基于 FreeRTOS 构建任务调度体系，根据分布式 I/O 的功能优先级分配任务：

任务名称	优先级	核心功能	周期 / 触发方式	CPU负载特性
本地逻辑控制与算法	高	急停逻辑、ADC滤波、工程值转换	1ms 周期	负载稳定，占用率较低
Modbus-RTU 轮询	中	传感器/执行器数据采集与控制	10ms 周期	负载稳定，周期性波动
Web 服务器 / 诊断	低	页面响应、参数配置、固件升级	事件触发（HTTP请求）	负载不均衡，通常为空闲

• 固件升级设计：设计可靠的 Bootloader，支持"远程升级+本地升级"双模式，满足现场维护需求：
  • 远程升级：通过Web服务器上传固件，Bootloader 验证固件完整性（CRC 校验）后，擦除旧固件并写入新固件，支持断点续传；
  • 安全保障：Bootloader 与应用固件分区存储（如 Flash 分为 Boot 区 128KB、App 区 896KB），升级失败时自动回滚至旧固件，避免模块变砖。

3.3 成本与供应链优化

W55MH32的单芯片集成方案，不仅提升了可靠性，更在成本和供应链上带来显著优势。

• BOM成本降低：相比"MCU+以太网PHY+协议芯片"的多芯片方案，节省了至少30%的核心芯片成本，并减少了PCB面积。

• 简化采购与库存：只需采购和备货一颗主芯片，简化了供应链管理，降低了因单一元器件缺货导致的生产停滞风险。

• 加速量产：统一的芯片平台和成熟的参考设计，使得产品衍生开发更快，易于打造系列化产品，缩短上市周期。

第四章：核心优势场景化落地 ------W55MH32 解决分布式 I/O 关键痛点

分布式 I/O 模块的落地核心，是在工业复杂场景中平衡 "可靠性、实时性、兼容性" 三大需求。W55MH32 凭借单芯片集成架构、硬件级性能优化，针对分布式 I/O 的高频痛点提供确定性解决方案，让技术优势转化为实际应用价值。

4.1 多协议并行通信：串口 + Socket 双架构支撑复杂拓扑

分布式 I/O 常需同时对接上位 PLC（Modbus/TCP）、现场遗留传感器 / 执行器（Modbus-RTU）、监控系统（Modbus/TCP），传统方案易因串口 / 网络接口分离、软件协议栈占用算力导致通信阻塞。W55MH32 通过 "5 路 UART 串口 + 硬件 TCP/IP 引擎 + 8 路独立 Socket" 的双架构设计，完美适配不同协议的物理层需求：

• 串口分配（适配 Modbus-RTU）：W55MH32 内置 5 路 UART，支持通过隔离型 RS485 收发器扩展为双 RS485 通道，可分别配置为 Modbus-RTU 主站 / 从站，同时连接 20 + 传感器 / 执行器，采用 DMA 模式处理数据，极大降低算力消耗，确保系统其他功能稳定运行。

• Socket分配（适配网络协议与状态监控）：8 路独立 Socket 可精准分配功能：1 路 Modbus/TCP 对接上位 PLC、1 路 Modbus/TCP 通信 SCADA 系统、1 路用于搭建提供状态监控功能的 Web 服务器，剩余 5 路支持网络冗余（如 Modbus/TCP 主备链路）或新增分布式节点，适配大规模部署；

• 并行优势：串口通信（Modbus-RTU）与网络通信（Modbus/TCP）硬件层面完全独立 ------ 依托 W55MH32 集成的硬件 TCP/IP 引擎，网络协议栈处理任务由硬件卸载，无需 CPU 参与；双协议并发时数据处理互不干扰，通信稳定，无丢包或阻塞现象；结合 DMA 与硬件引擎的双重算力卸载，整体系统负载处于低水平，确保长期稳定运行。

4.2 安全级本地控制：高优先级任务保障核心动作确定性

工业场景中，急停、安全锁等核心控制任务的响应速度直接关联生产安全。W55MH32 通过硬件中断设计与任务优先级优化，确保安全控制的实时性与可靠性：

• 216MHz Cortex-M3 内核为主控，本地逻辑处理（如急停联动、过压保护）延迟≤1ms，即使串口与网络协议并发通信，也不会抢占安全任务算力；
• GPIO 中支持 8 路高速硬件中断，结合Cortex-M3内核的硬件中断机制和优化的中断服务程序设计，急停信号的响应延迟可稳定控制在10微秒(μs)以内，为安全控制提供高时效性保障。；
• 软件层面推荐采用 FreeRTOS 任务调度，将 "急停逻辑、安全联锁" 设为最高优先级，强制抢占协议处理、Web 服务等低优先级任务，确保极端情况下核心控制不失效；
• 核心控制动作（如急停触发）可同步反馈至 Web监控界面，运维人员通过浏览器实时查看安全任务执行状态，进一步提升运维可视化程度。

4.3 恶劣环境适配：工业级可靠性无需额外冗余设计

分布式 I/O 模块常部署在冶金、化工、汽车制造等强干扰、宽温场景，传统方案需额外增加防护器件，导致成本上升。W55MH32 原生具备工业级特性，简化硬件设计的同时提升可靠性：

• 宽温范围覆盖 -40℃~85℃，满足户外、高温车间等极端环境部署，无需额外设计温度补偿电路；
• 单芯片架构减少40%的芯片间连接节点，降低焊接故障、信号串扰风险，相比 "MCU + 外置网卡 + 扩展芯片" 方案，本方案实现了平均无故障工作时间（MTBF）的显著延长，满足对可靠性要求更高的应用场景。

4.4 边缘智能轻量化：内置 Web 服务器降低运维复杂度

分布式 I/O 的后期运维成本，往往取决于本地管理能力。W55MH32 可以内置轻量级Web 服务器，无需依赖上位机即可完成核心运维操作，适配大规模分布式部署场景：

• 占用 1 路 Socket 即可搭建 Web 服务，支持开发Web可视化界面，可实现 I/O 状态监控、参数配置（如 Modbus 从站地址、ADC 采样频率）、故障日志查询；
• 支持远程固件升级（HTTP 协议），断点续传机制避免升级中断导致模块故障，现场运维无需拆卸设备，单次维护时间从 1 小时缩短至 5 分钟；
• 本地可完成数据预处理（如异常值过滤、阈值判断），仅向上位机上传有效数据，减少网络带宽占用 30%，适合远距离分布式节点（如光伏电站、轨道交通沿线）。

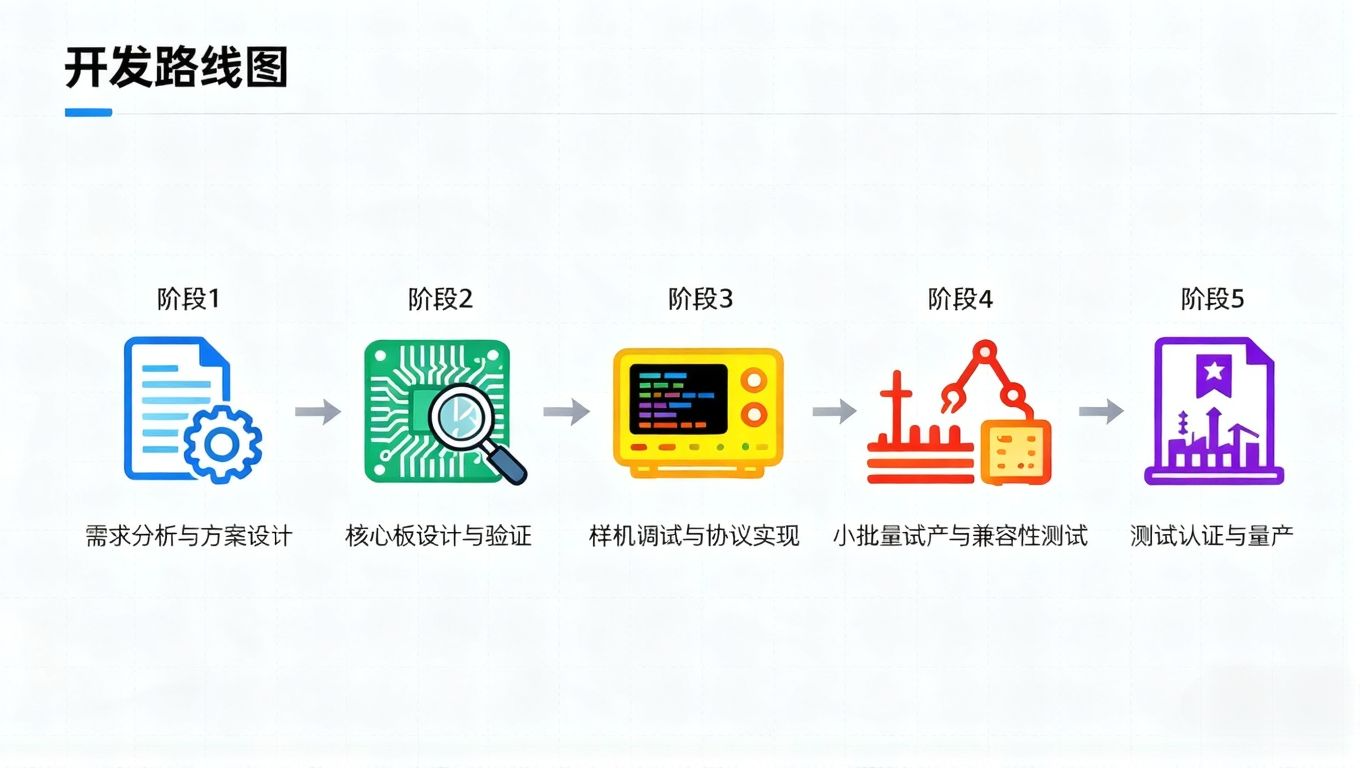

第五章：项目进度与交期保障

完善的技术支持：

• 提供Modbus_TCP、OTA升级及其他通信协议的优质例程
• 专业技术团队全程技术支持
• 完备的技术文档与设计指南

稳定的供应链保障：

• 资料齐全，供货稳定
• 严格的品质管控体系
• 及时的技术更新与迭代支持

W55MH32资料链接：https://www.w5500.com/w55mh32.html

文章总结

综上所述，W55MH32凭借其"通信、算力、扩展"一站式集成能力，精准应对了分布式I/O的核心挑战。其硬件级多协议并发、强大的本地控制性能与工业级可靠性，有效的解决了协议转换、实时控制与恶劣环境适配的难题，显著缩短了从设计到量产的时间。选择W55MH32，即是选择了一条通往高效、可靠且面向未来的分布式IO设计的捷径。
