基于STM32的宠物自动喂食器(论文+源码)

本课题主要包括WIFI模块、主控芯片、舵机、称重模块、A/D模块、水位监测模块、供电和稳压等内容。

WIFI模块采用ESP8266,通过串口与STM32相连。在此选用ESP8266的STA模式,仅用于作为STM32和手机APP平台的数据交互媒介。

主控芯片采用STM32F1032ET6芯片作为最小系统的核心模块,在此使用其串口通过WIFI模块和手机APP平台的指令进行数据交互,并且通过定时器输出PWM波进行舵机的控制,实现控制食物掉落的目的。

A/D模块选用HX711芯片,实现将压力传感器检测到的电压信号转换为STM32可读取的数字信号。压力传感器采用电阻应变式压力传感器,再通过A/D转换模块即可得到被测物体的重量,以此实现称重功能。并借助STM32与手机APP平台的数据交互,实现食物剩余量的显示功能。

水位监测模块选用YW03非接触液位传感器,传感器测量电极的电容变化转换成电信号输出,再通过A/D转换模块转换为STM32可读取的数字信号,并借助STM32与手机APP平台的数据交互,实现饮用水剩余量的显示功能。

湿度检测模块选用DHT11,加热模块选用加热片。

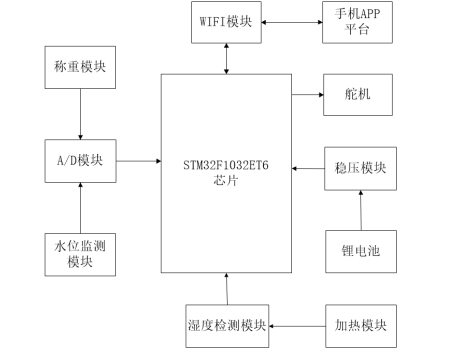

供电和稳压部分使用3S锂电池进行整体装置的供电,并联合DC/DC稳压模块实现稳压、降压目的,实现各模块在适合电压范围内运作。系统总体框图如下图所示。
