Web 3D地球实时统计访问来源

前言

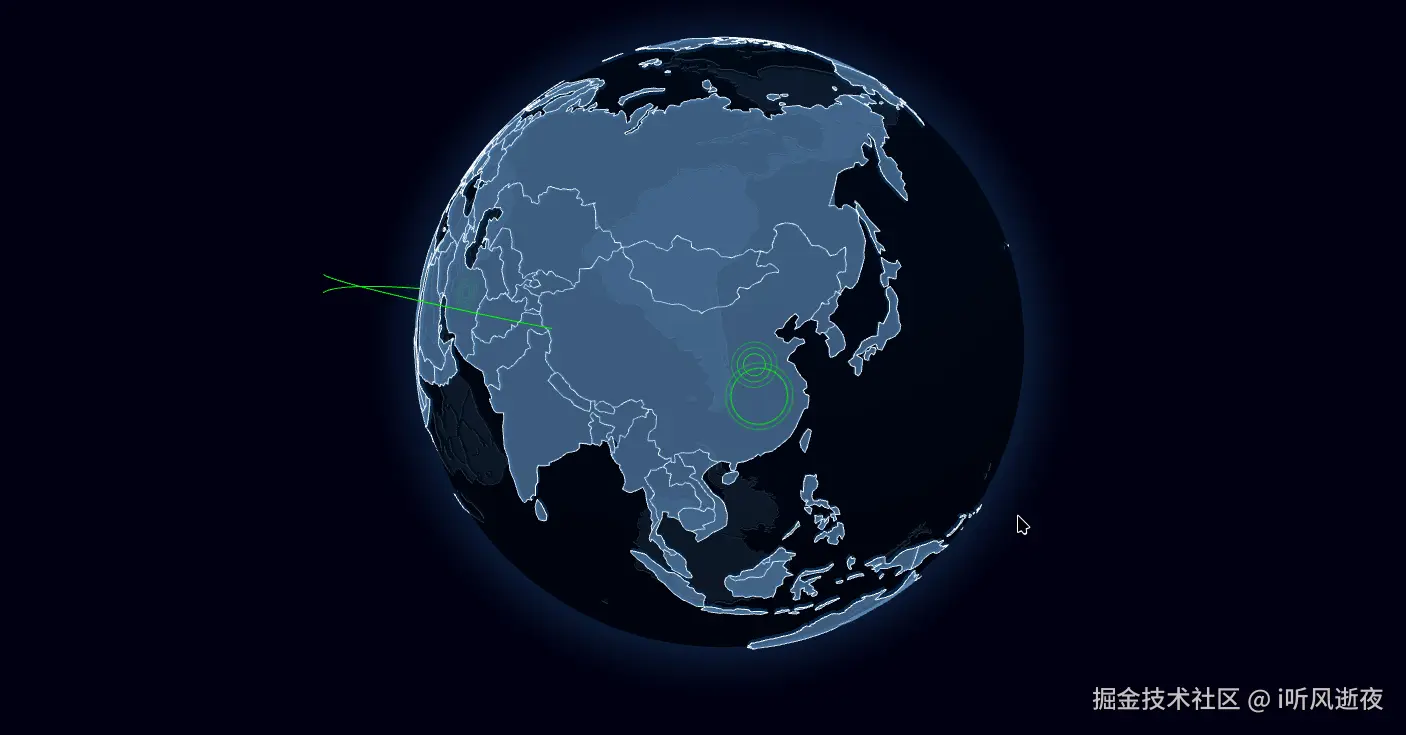

这篇文章介绍一个Web 3D地球实时统计访问来源的开源项目，效果如下，当服务器有http流量进来时，web通过3D地球+飞线实时绘制客户端的来源

项目地址：github.com/houxinlin/l...

实现原理

要在服务器上捕获http流量，也就是抓包，抓包有两种方案，一是使用类似pcap的库从内核捕获网络数据包，另一种比较复杂是使用ebpf拦截系统的函数点，以检测流量，本项目是使用pcap实现。

要通过代码把流量抓下来，其实逻辑比较简单，大概如下

打开设备 (Open Device) ：
首先得告诉程序我们要监听哪个网卡（比如 eth0 还是 wlan0）。这里通常需要开启混杂模式，否则网卡默认只会接收发给它自己的包，而忽略广播或其他流量。
设置过滤器 (Set BPF Filter) ：
这一步很重要，服务器上的流量太杂了，SSH、数据库、等数据包。我们只想看 HTTP 流量，所以需要设置一个过滤规则，比如 tcp port 80 or tcp port 443。这用的就是 BPF (Berkeley Packet Filter) 语法，效率极高，直接在内核层就把不相关的包扔掉了。
循环抓包 (Loop) ：
前两步配置好后，就是在一个死循环里不断地从句柄中读取数据包（Packet）。

伪代码大概长这样：

c 复制代码

// 1. 打开网卡 eth0，65535是最大捕获长度，1是开启混杂模式
handle = pcap_open_live("eth0", 65535, 1, 1000, errbuf);

// 2. 编译并设置过滤规则
pcap_compile(handle, &fp, "tcp port 80", 0, net);
pcap_setfilter(handle, &fp);

// 3. 每抓到一个包就回调 process_packet 函数
pcap_loop(handle, -1, process_packet, NULL);

pcap_loop 捕获到数据时，拿到手的是一堆原始的二进制字节，截获到的数据包，需要解析出以太网帧头，以太头由 14 字节固定长度构成，用于指明目标与源 MAC 地址，以及数据使用的上层协议类型，如下。

其中数据类型表示以太网帧中载荷（Payload）是什么协议的数据。

协议类型	十六进制	说明
IPv4	0x0800	表示数据部分是 IPv4 数据包
ARP	0x0806	地址解析协议
IPv6	0x86DD	IPv6 数据包

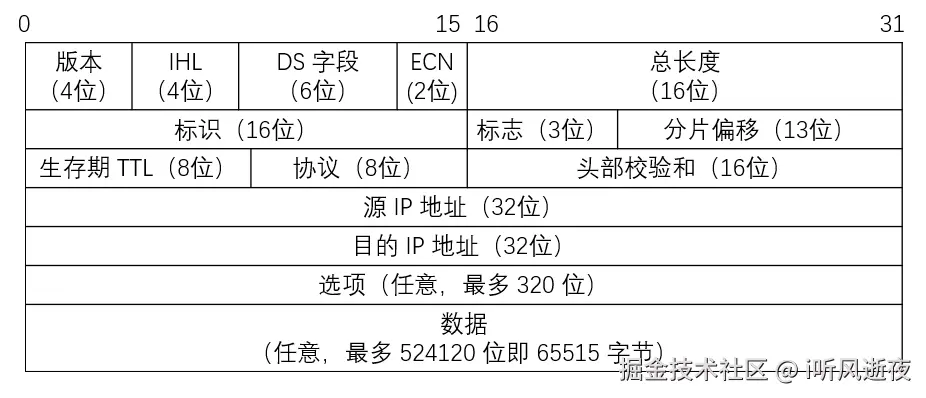

在项目中，解析时直接跳过14字节去解析ip报文即可，因为用不到以太数据，解析到ip头后就可以获取客户端的地址了，ip头格式如下。

获取ip包信息代码如下

c 复制代码

void process(u_char *d, struct pcap_pkthdr *h, u_char *p) {
    struct ip *ip4_pkt = (struct ip *) (p + link_offset);
    uint32_t ip_hl = ip4_pkt->ip_hl * 4;
    uint8_t ip_proto = ip4_pkt->ip_p;
    char ip_src[INET_ADDRSTRLEN];
    char ip_dst[INET_ADDRSTRLEN];
    unsigned char *data;
    uint32_t len = h->caplen;

    inet_ntop(AF_INET, (const void *) &ip4_pkt->ip_src, ip_src, sizeof(ip_src));
    inet_ntop(AF_INET, (const void *) &ip4_pkt->ip_dst, ip_dst, sizeof(ip_dst));
 }

接下来拿到客户端的ip后，解析出ip的经纬度通过websocket发送到前端即可，经纬度有两种办法可以获取。

使用maxminddb

他是一种离线的经纬度查询系统，但是测试后不太准确，优点是速度极快。
在线服务

寻找大量的在线ip转经纬度服务，找到他的api接口，在程序中使用负载均衡（因为免费服务都要分钟内次数限制）

但是，目前广泛的做法是nginx做web监听，使用https 443端口，虽然抓包获取ip来源没问题，但是有时候我们想通过http请求头中的字段获取ip，比如真实的用户IP往往藏在HTTP请求头的 X-Forwarded-For 或者 X-Real-IP 类似的字段里，这就需要解析tcp数据包，从tcp的Payload中解析出http请求头信息。

c 复制代码

GET /api/v1/stats HTTP/1.1
Host: 127.0.0.1
User-Agent: Mozilla/5.0...
X-Forwarded-For: 203.0.113.195
...

项目直接调用github.com/nodejs/http... 这个库去解析http头，他是被广泛验证的高性能 C 解析库（这也是 Node.js 早期底层使用的解析器）。
