OTA远程升级STM32固件

番茄灭世神2025-11-30 11:34

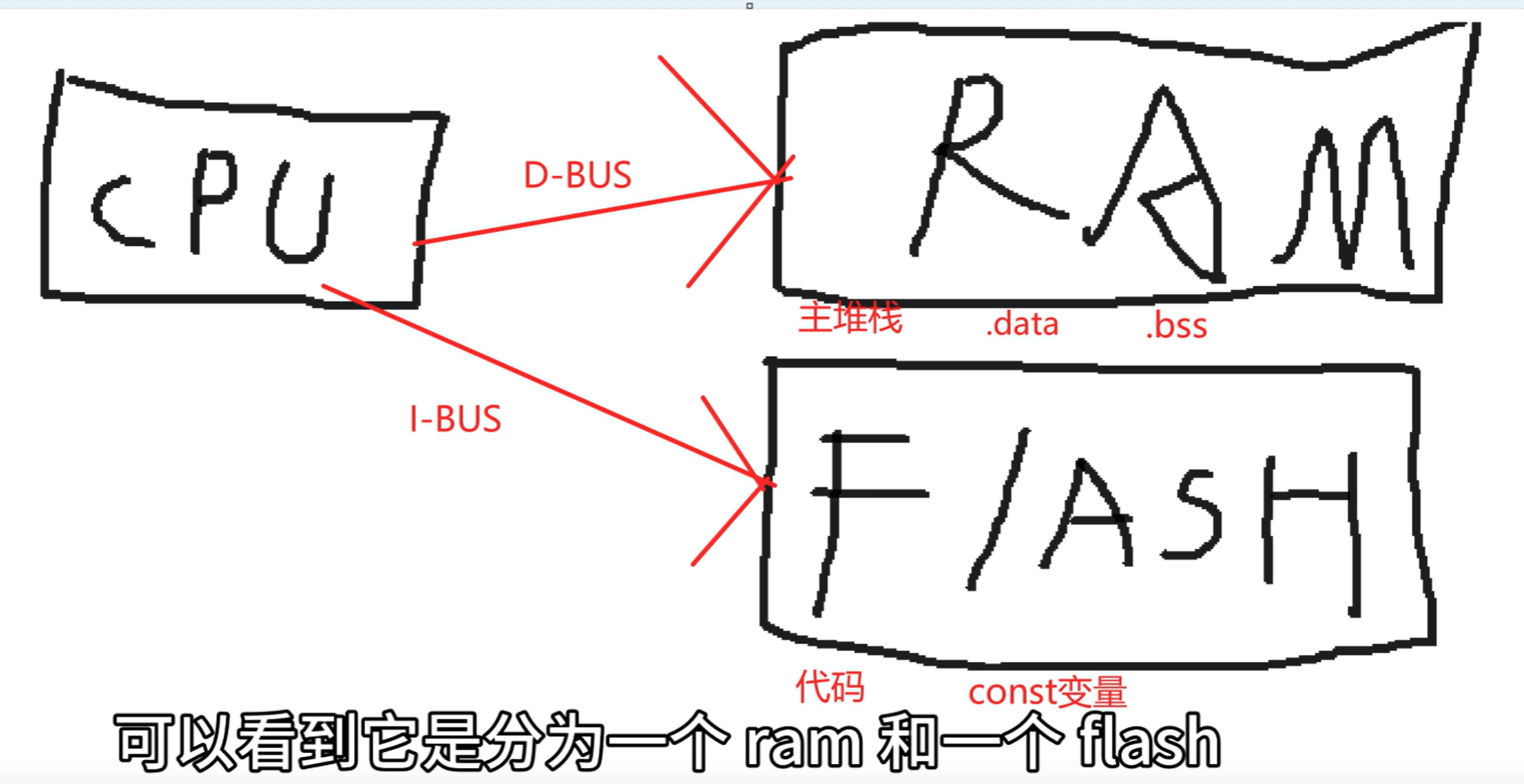

STM32内部的内存结构，注意.data和.bss是后续搬运到RAM空间的。

可以看到在.s文件当中，对单片机的堆栈大小都做了明确的定义。

bash 复制代码

Stack_Size		EQU     0x400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp


; <h> Heap Configuration
;   <o>  Heap Size (in Bytes) <0x0-0xFFFFFFFF:8>
; </h>

Heap_Size      EQU     0x200

                AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem        SPACE   Heap_Size
__heap_limit

                PRESERVE8
                THUMB

然后看中断向量表，第一条__initial_sp是咱们的主堆栈指针，发生复位、中断保护现场都需要它来调度。第二条Reset_Handler是一个复位函数，CPU会将它放置到PC寄存器中。

bash 复制代码

__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler
                DCD     NMI_Handler                ; NMI Handler
                DCD     HardFault_Handler          ; Hard Fault Handler
                DCD     MemManage_Handler          ; MPU Fault Handler
                DCD     BusFault_Handler           ; Bus Fault Handler
                DCD     UsageFault_Handler         ; Usage Fault Handler
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     SVC_Handler                ; SVCall Handler
                DCD     DebugMon_Handler           ; Debug Monitor Handler
                DCD     0                          ; Reserved
                DCD     PendSV_Handler             ; PendSV Handler
                DCD     SysTick_Handler            ; SysTick Handler

具体来看复位句柄的实现，SystemInit中实现了时钟的初始化配置与flash的初始化，然后将.data段从flash搬运到ram当中（主要是我们已经赋予变量的初值），之后将.bss段清0。

bash 复制代码

Reset_Handler    PROC
                 EXPORT  Reset_Handler             [WEAK]
        IMPORT  SystemInit
        IMPORT  __main

                 LDR     R0, =SystemInit
                 BLX     R0
                 LDR     R0, =__main
                 BX      R0
                 ENDP

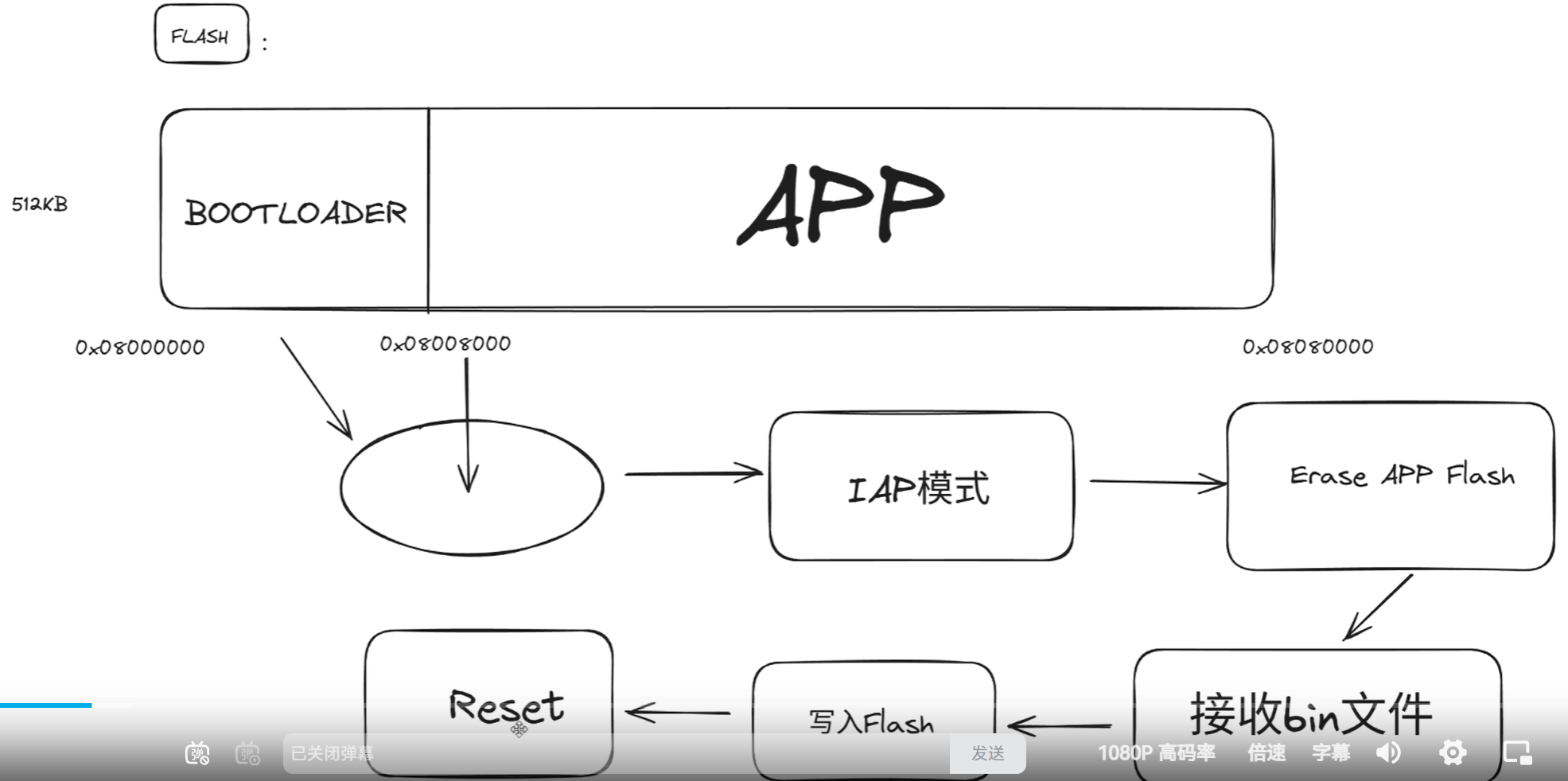

假设我们使用的是512KB内存的单片机，那么可操作的Flash地址就相当于从0x0800 0000到

0x0808 0000。普通User BootLoader存储在起始地址到0x0800 8000之间，剩余空间是User

Application的存储地址。我们这边实现的 BootLoader逻辑是开机之后检查按键进入IAP模式。

进入IAP模式后， BootLoader首先会擦除原有的APP数据，然后接收新的bin文件，之后将bin文件写入单片机Flash，最后复位运行。
