一、芯片核心定位

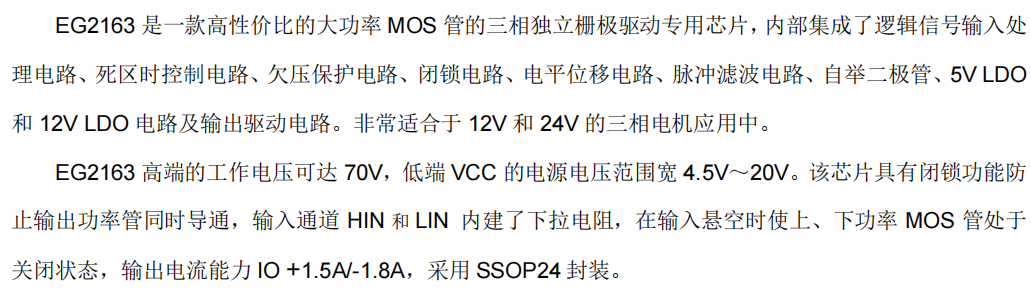

EG2163 是一款高度集成的三相独立半桥驱动芯片 ，内置双路LDO和自举二极管 ，提供1.5A/1.8A强大驱动能力 ，专为12V/24V三相无刷电机驱动系统 提供完整的功率驱动和电源管理解决方案。
二、关键电气参数详解

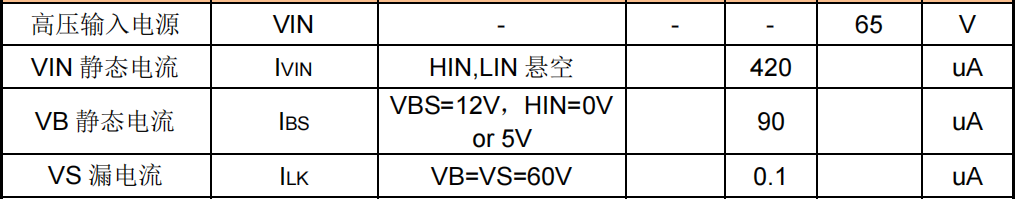

电源电压特性：
- VIN工作电压范围：4.5V至65V
宽输入电压设计，支持12V和24V系统应用 - VCC输出电压：12V典型值
内置12V LDO，通过外置NPN晶体管输出 - 静态电流：420μA典型值（VIN）

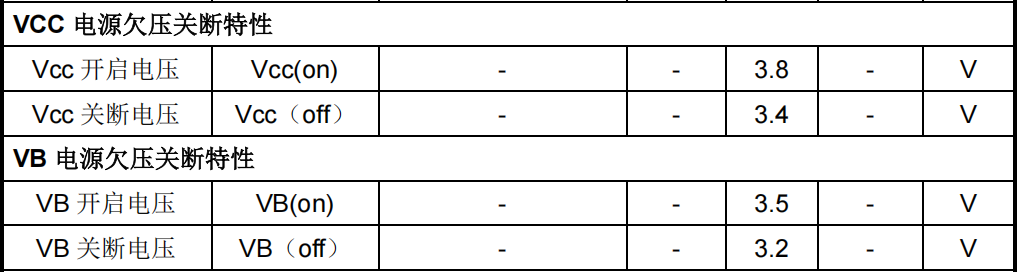

低功耗设计，适合常待机应用 - 欠压保护：VCC开启3.8V/关断3.4V，VB开启3.5V/关断3.2V
完善的电源监控，确保系统可靠性

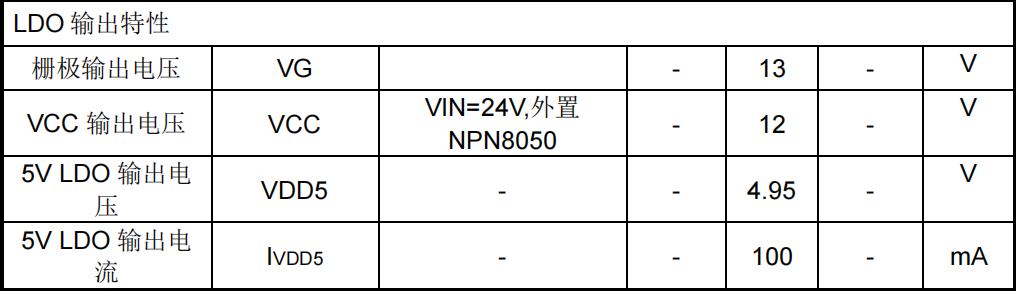

LDO输出特性：
- 5V LDO输出：4.95V典型值
为MCU和外围电路提供精密电源 - 5V输出电流：100mA
支持大多数微控制器系统 - 12V LDO输出：通过VG引脚外接NPN晶体管实现
灵活的12V电源生成，适应不同功率需求

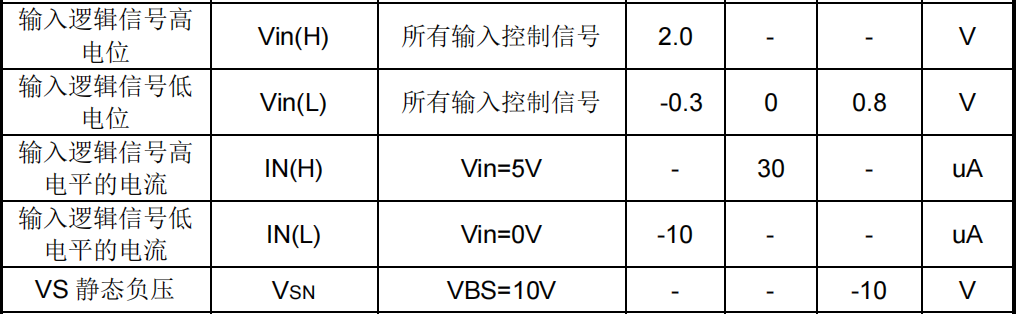

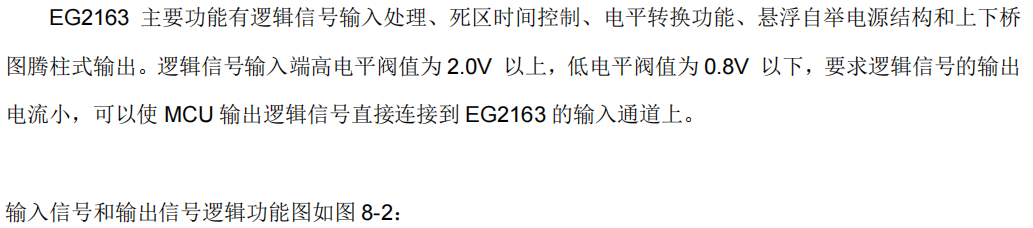

输入逻辑特性：
- 高电平阈值：>2.0V
兼容3.3V和5V逻辑系统 - 低电平阈值：<0.8V
提供良好的噪声容限 - 内置下拉电阻：170kΩ
确保输入悬空时MOS管处于关闭状态 - 输入偏置电流：30μA典型值
极低的输入电流要求，可直接连接MCU
输出驱动能力：
-
拉电流能力：+1.5A
强大的输出驱动能力，支持快速开启功率MOS管
-

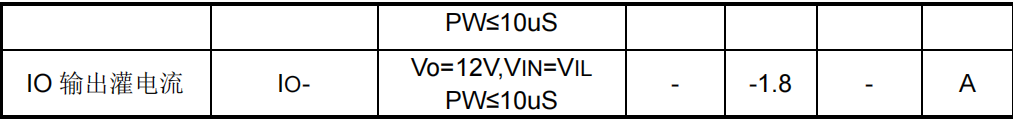

灌电流能力：-1.8A
卓越的吸收能力，确保功率管快速关断

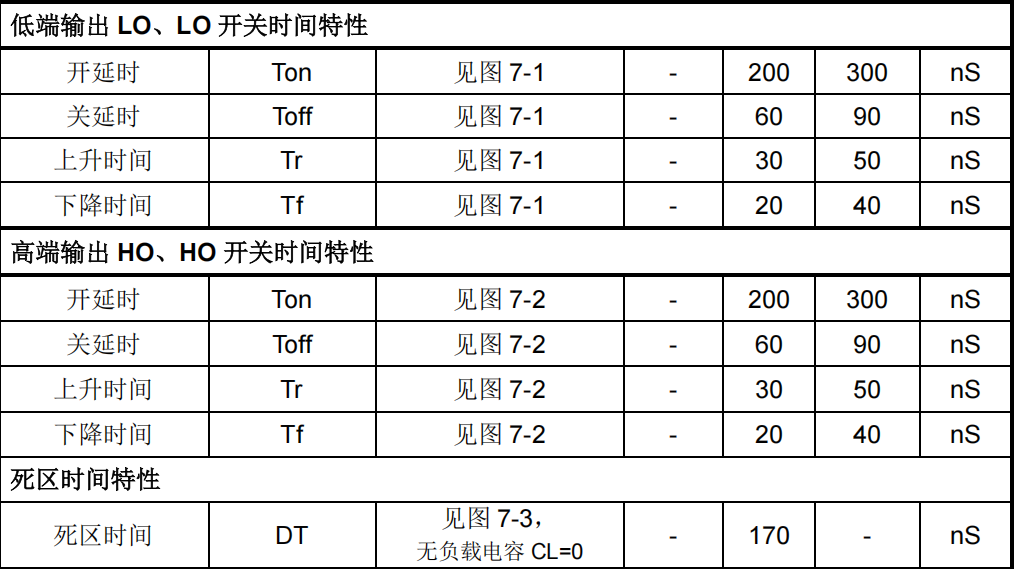

开关时间特性： -
开通延时：200ns典型值
快速的响应特性，支持高频开关操作
-
关断延时：60ns典型值
极快的关断速度，减少开关损耗
-
上升时间：30ns典型值
输出从低到高的快速跳变
-
下降时间：20ns典型值
输出从高到低的快速跳变
-
死区时间：170ns典型值
智能死区控制，防止直通故障

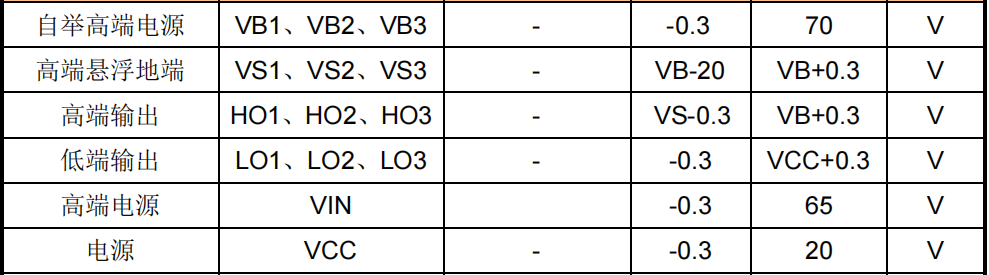

高压耐受能力：
- 高端悬浮电源耐压：70V
支持高压侧MOS管驱动，适应汽车和工业应用 - 集成自举二极管
简化外围电路，提高系统可靠性
三、芯片架构与工作原理
三相独立驱动架构：
- 集成三路完全独立的半桥驱动通道，每路包含完整的电平位移、脉冲滤波和输出驱动电路，支持三相无刷电机的六步换相或FOC控制。
高集成度电源管理：
- 5V LDO：为控制电路提供精密电源
- 12V LDO：通过外置NPN晶体管为驱动级供电
- 内置自举二极管：简化高压侧驱动电源设计 完整的电源解决方案，显著减少外部元件
智能保护机制：

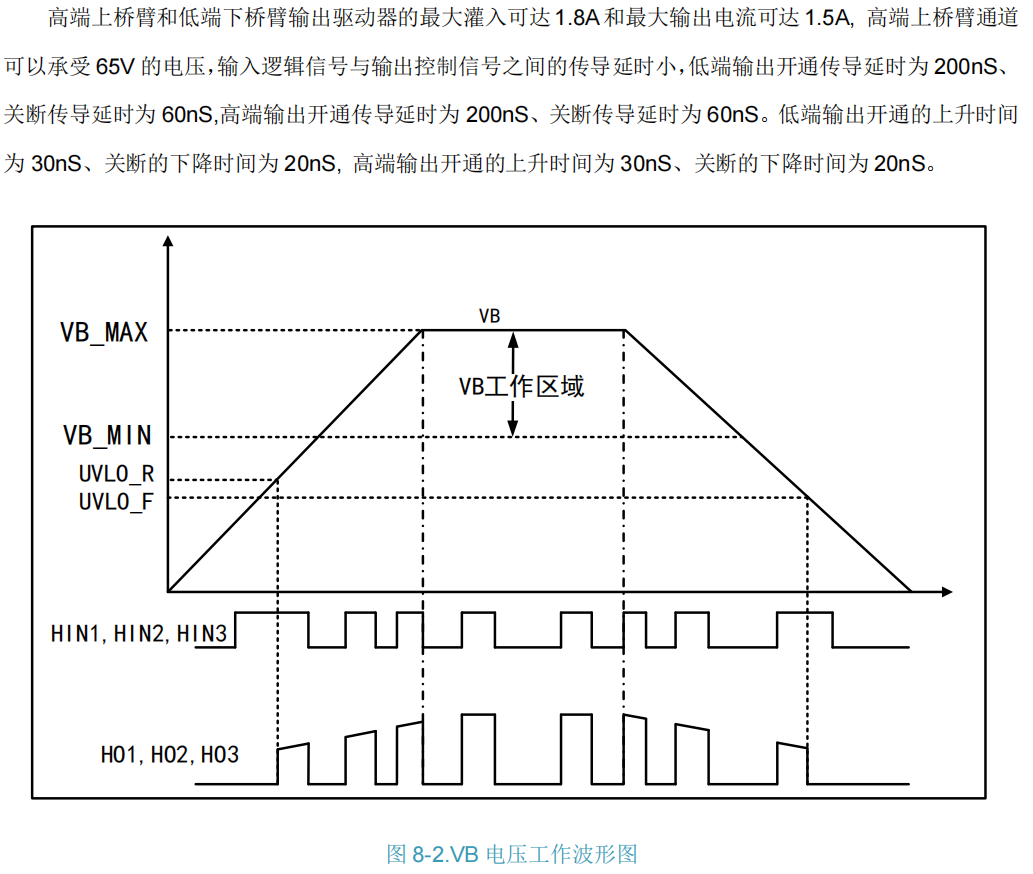

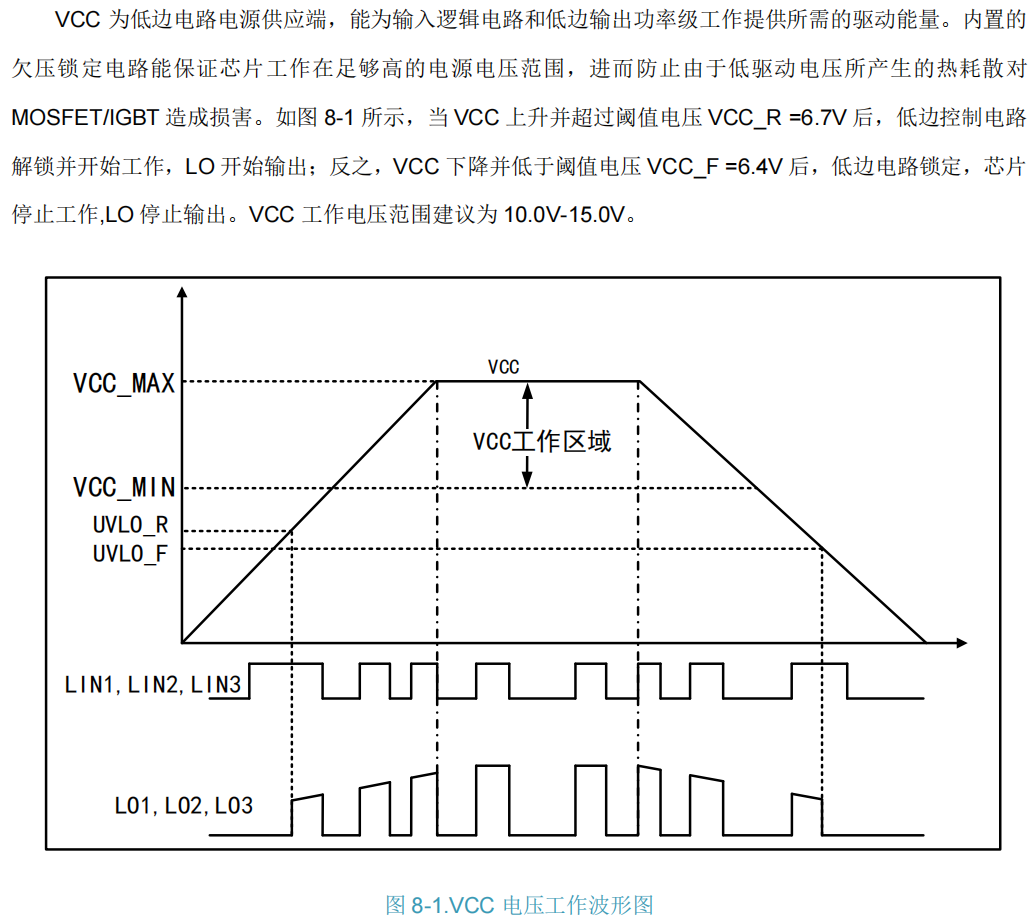

- 双重欠压保护：监测VCC和VB电源状态
- 死区时间控制：自动插入170ns死区时间

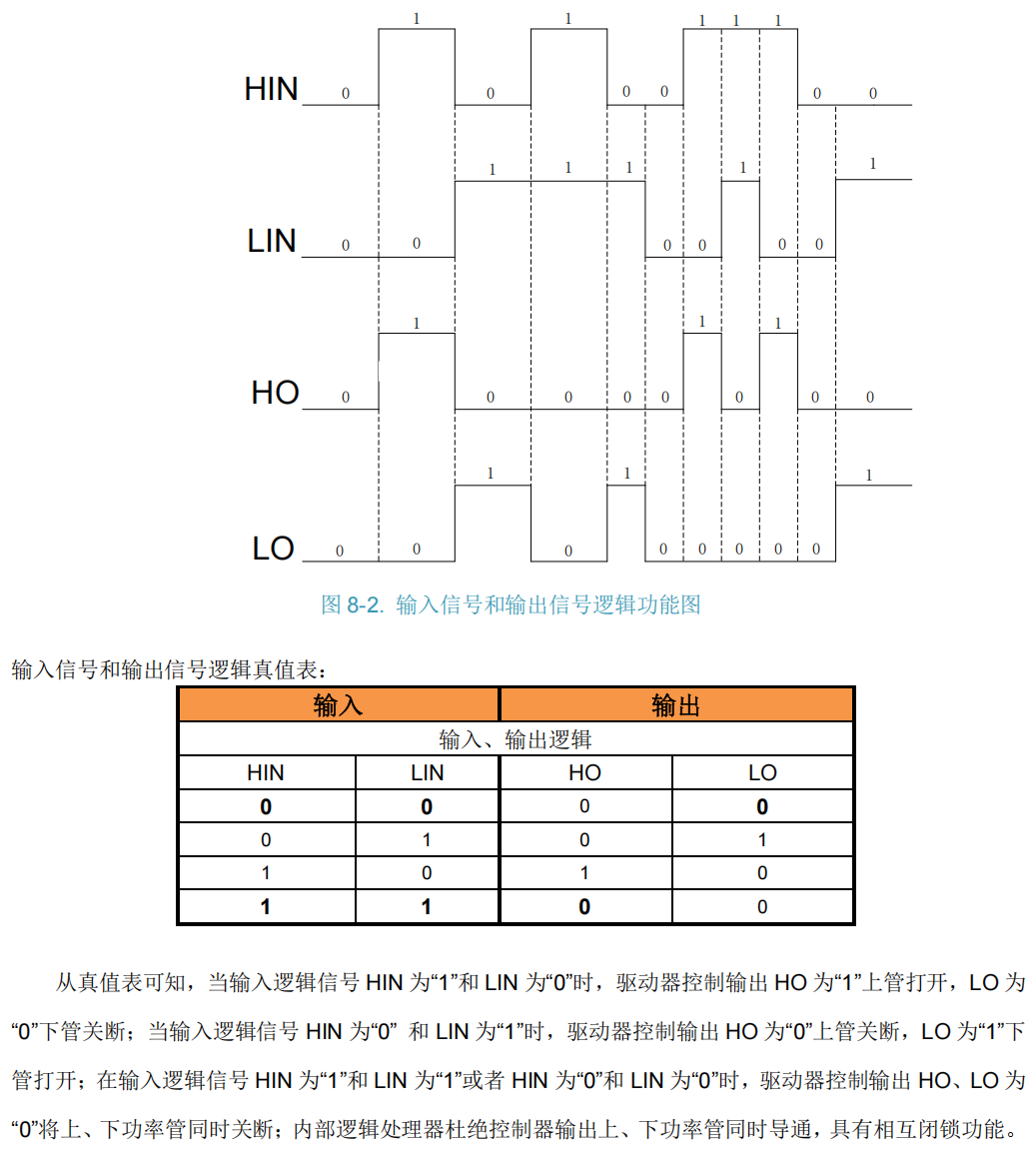

- 逻辑互锁功能：彻底杜绝上下管同时导通
- 脉冲滤波电路：抑制输入信号噪声干扰

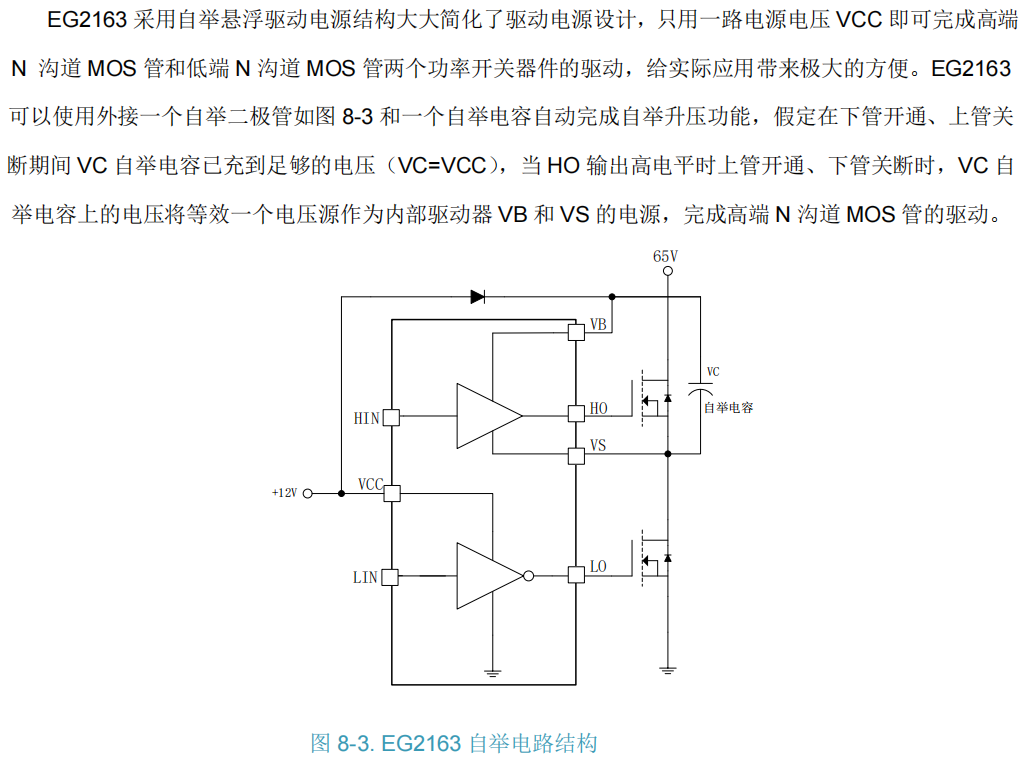

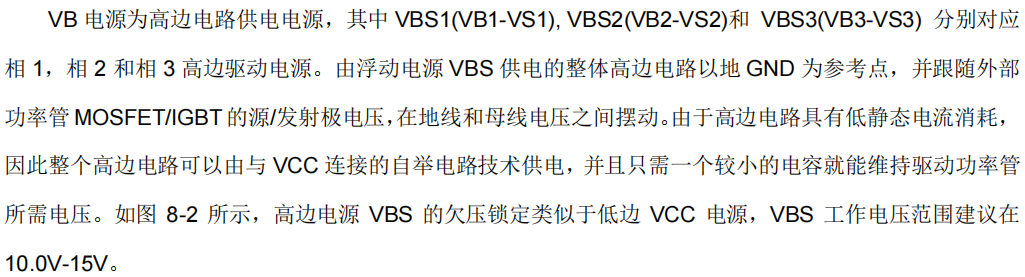

自举电源架构：
- 采用先进的自举电路设计，内置自举二极管，仅需外部电容即可为三个高压侧驱动提供悬浮电源，大大简化系统设计。
四、应用设计要点
电源系统配置：
-
12V系统应用：
VIN和VCC可直接短接
无需外置Q1和R1
简单的电源架构
-
24V系统应用：
通过R1电阻优化散热
合理选择NPN晶体管规格
确保12V LDO稳定工作
PCB布局规范： -
功率回路：VCC、HO、LO走线短而宽
-
自举电容：紧靠VB和VS引脚放置
-
地线设计：功率地、信号地合理分离
-
散热考虑：SSOP24封装需要充分的PCB散热
自举电路设计：
- 利用内置自举二极管，仅需外接电容
- 电容容值根据开关频率和MOS管栅极电荷选择
- 建议使用X7R或X5R材质的陶瓷电容
栅极驱动优化：
- 根据MOS管栅极电荷选择合适的栅极电阻
- 1.5A/1.8A驱动能力支持大功率MOS管
- 在EMI敏感场合可适当增大栅极电阻
五、典型应用场景
三相无刷电机驱动器：
- 在BLDC电机控制中提供完整的三相驱动，集成电源管理简化系统设计。
工业伺服系统：
- 为高性能伺服电机提供快速可靠的驱动，强大的驱动能力支持高动态响应。
汽车水泵驱动：
- 在汽车冷却系统中驱动水泵电机，宽电压范围适应汽车电源环境。
电动工具：
- 为大功率电动工具提供高效的电机驱动，快速的开关特性确保控制精度。
工业风机驱动：
- 在工业通风设备中驱动三相电机，完善的保护功能确保长期可靠性。
六、调试与故障处理
常见问题分析：
- LDO输出异常： 检查VIN电压和负载电流，验证外部晶体管配置，确保散热充分。
- 驱动能力不足： 优化栅极电阻值，检查自举电路工作状态，验证电源去耦。
- 开关波形振铃： 检查PCB布局，缩短驱动回路，优化栅极电阻值。
- 热管理问题： 监测芯片温度，优化散热设计，在24V应用中合理选择R1电阻。
- 保护功能误触发： 检查电源质量，验证欠压保护阈值，优化滤波电路。
七、总结
EG2163 通过其高集成度的三相驱动架构、完整的电源管理方案和强大的驱动能力 ，为三相无刷电机应用 提供了优秀的解决方案。其内置的双路LDO和自举二极管 显著减少外部元件数量，1.5A/1.8A的驱动能力 支持大功率MOS管，完善的保护功能 确保系统可靠性。在实际设计中，合理的电源配置、优化的PCB布局和对自举电路的深入理解是充分发挥芯片性能的关键。
文档出处
本文基于浙江屹晶微电子EG2163芯片数据手册V1.0版本整理编写，结合三相电机驱动系统设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
