一、dashboard安装搭建和启动详解

上一篇讲解了rocketmq集群的搭建，讲解了一个两主两从的集群，来保证rocketmq的高可用和高性能。在搭建dashboard之前，一定要结合上面这篇集群的搭建来完成，二者结合共同完成dashboard的搭建

接下来这篇文章需要搭建一个rocketmq的可视化界面dashboard ，正所谓磨刀不误砍柴工 ，通过这个可视化界面，可以更方便的学习和排查问题，比如查看集群的情况，看生产者、broker、topic、消费者是否正常，看MQ的消息是否发送、消费、堆积和重试等机制

1，安装和基础配置

1.1，下载安装

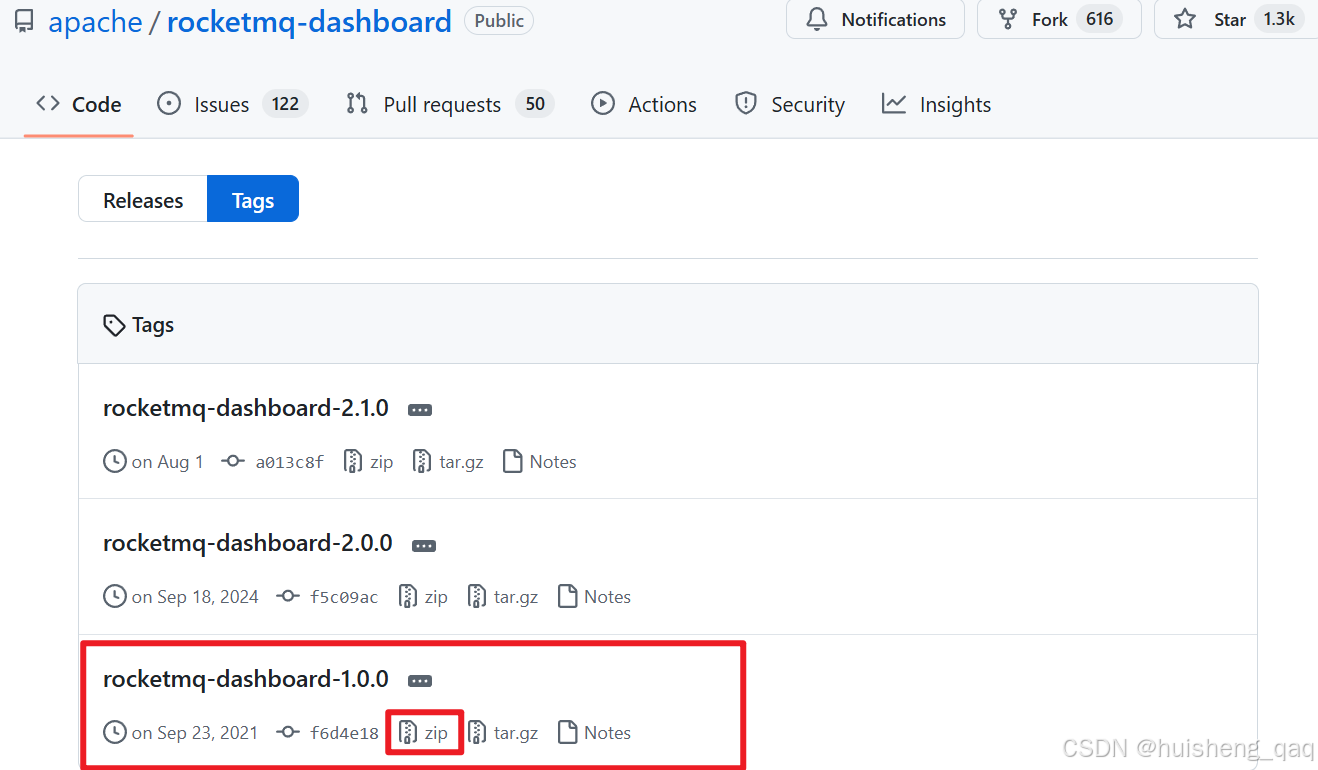

首先打开官方推荐的可视化界面的网址：https://github.com/apache/rocketmq-dashboard/tags ，其内容如下，因为目前用的是4.x的版本，所以选择1.0版本即可，并且下载zip的压缩包即可，需要在本地改一些配置，再打包丢到服务器上面运行(当然也可以选择直接再本地运行，如果rocketmq用5.x版本，则必须用--Dashboard2.x的可视化包)

随后用idea将项目打开，如果下载不了，那么可以直接拿本人的源码去用，源码地址, 我将dashbroad也放在了这个源码地址目录中

1.2，项目配置

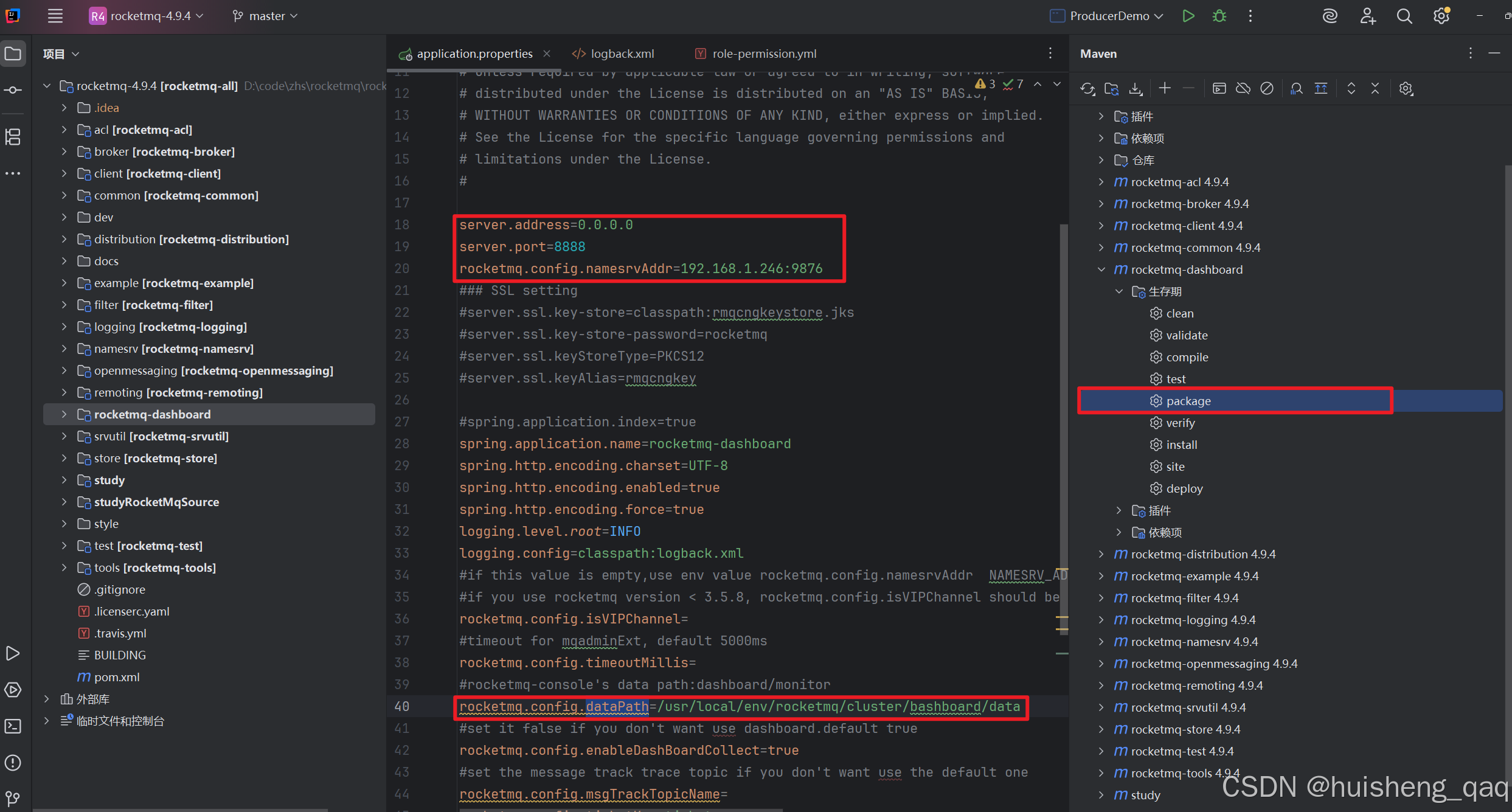

接下来就是修改application.properties中的配置文件，主要改以下四个即可。其他的选择默认属性即可

shell 复制代码

server.address=0.0.0.0
server.port=8888
rocketmq.config.namesrvAddr=192.168.1.246:9876
rocketmq.config.dataPath=/usr/local/env/rocketmq/cluster/bashboard/data

最终配置可以参考以下，没必要的情况下直接改上面三个即可

shell 复制代码

# Dashboard 自己启动的 Web 服务地址
server.address=0.0.0.0
server.port=8888
spring.application.name=rocketmq-dashboard
spring.http.encoding.charset=UTF-8
spring.http.encoding.enabled=true
spring.http.encoding.force=true
# 访问集群的地址
rocketmq.config.namesrvAddr=192.168.1.246:9876
rocketmq.config.isVIPChannel=
rocketmq.config.timeoutMillis=
# Dashboard 的本地数据存放路径
rocketmq.config.dataPath=/usr/local/env/rocketmq/cluster/bashboard/data
# 这个开启后，驾驶舱（Dashboard 首页）才能看到 TPS 图表。
rocketmq.config.enableDashBoardCollect=true
# 是否需要登录，如果设置为true，那么就需要创建账号密码
rocketmq.config.loginRequired=false
rocketmq.config.useTLS=false

最后在idea中打成jar包，通过finalshell 传到虚拟机中即可，最后将这个jar包存放在 /usr/local/env/rocketmq/cluster/bashboard 目录下

由于上面设置的 rocketmq.config.dataPath 的路径发生了改变，那么就首先需要递归创建这个目录，随后给这个配置的目录一定的权限

shell 复制代码

mkdir -p /usr/local/env/rocketmq/cluster/bashboard/data
chmod -R 777 /usr/local/env/rocketmq/cluster/bashboard/data

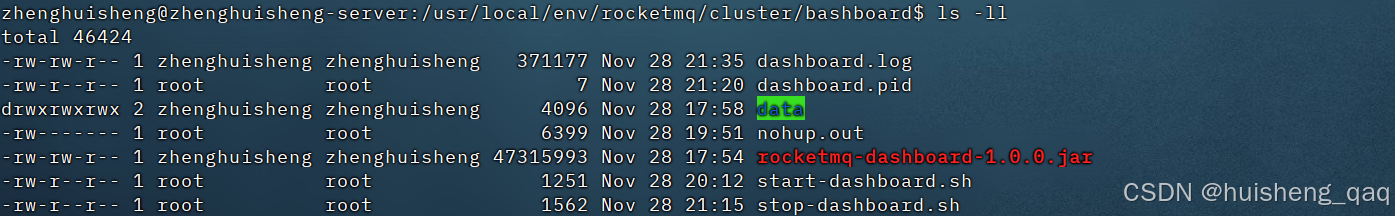

dashboard目录下的路径结构树如下，此次把整个涉及到rocketmq的目录全部放在主/usr/local/env/rocketmq/cluster 目录下，后续的java包和日志文件，启动和暂停脚本，以及上面的本地数据存放路径放data目录下

java 复制代码

zhenghuisheng@zhenghuisheng-server:/usr/local/env/rocketmq/cluster/bashboard$ ls -ll
total 46424
-rw-rw-r-- 1 zhenghuisheng zhenghuisheng   371177 Nov 28 21:35 dashboard.log
-rw-r--r-- 1 root          root                 7 Nov 28 21:20 dashboard.pid
drwxrwxrwx 2 zhenghuisheng zhenghuisheng     4096 Nov 28 17:58 data
-rw------- 1 root          root              6399 Nov 28 19:51 nohup.out
-rw-rw-r-- 1 zhenghuisheng zhenghuisheng 47315993 Nov 28 17:54 rocketmq-dashboard-1.0.0.jar
-rw-r--r-- 1 root          root              1251 Nov 28 20:12 start-dashboard.sh
-rw-r--r-- 1 root          root              1562 Nov 28 21:15 stop-dashboard.sh

2，启动和日志

2.1，启动和配置

由于我的虚拟机里面主要是用jdk21，所以我另外下载了一个jdk8的版本，并且用jdk8版本来启动rocketmq-dashboard，似乎4.x版本的dashboard只能用jdk8版本，跟内部的netty有关。直接通过以下命令下载压缩包即可

shell 复制代码

wget https://cdn.azul.com/zulu/bin/zulu8.70.0.23-ca-jdk8.0.372-linux_x64.tar.gz

随后解压压缩包，解压完成之后我放在 /usr/local/env/java/ 路径下

shell 复制代码

tar -zxvf zulu8.70.0.23-ca-jdk8.0.372-linux_x64.tar.gz

打包完成之后，将jar包放入到虚拟机中，我这边是放在**/usr/local/env/rocketmq/cluster/dashboard** 路径下面，随后执行启动命令。这里由于是rocketmq-dashboard1.0版本，因此只能选择jdk8的版本来进行项目的启动

shell 复制代码

nohup /usr/local/env/java/zulu8.70.0.23-ca-jdk8.0.372-linux_x64/bin/java \
  -jar rocketmq-dashboard-1.0.0.jar \
  --rocketmq.config.namesrvAddr=192.168.1.246:9876 \
  > dashboard.log 2>&1 &

每次手动启动也可能会过于麻烦，因此可以写一个项目启动的脚本，在 /usr/local/env/rocketmq/cluster/dashboard 路径下，新建一个 dashboard.sh 的脚本，其内容如下

shell 复制代码

#!/bin/bash
nohup /usr/local/env/java/zulu8/bin/java \
  -jar rocketmq-dashboard-1.0.0.jar \
  --rocketmq.config.namesrvAddr=192.168.1.246:9876 \
  >> dashboard.log 2>&1 &
echo "Dashboard started..."

查看 rocketmq-dashboard 进程和快速停止进程

shell 复制代码

# 查看全部的rocketmq-dashboard进程
ps -ef | grep rocketmq-dashboard
# 终止全部的rocketmq-dashboard进程
pkill -f rocketmq-dashboard

上面启动是将日志放在 /usr/local/env/rocketmq/cluster/dashboard 路径下的 dashboard.log 文件中，所以可以直接看启动日志

shell 复制代码

tail -f dashboard.log

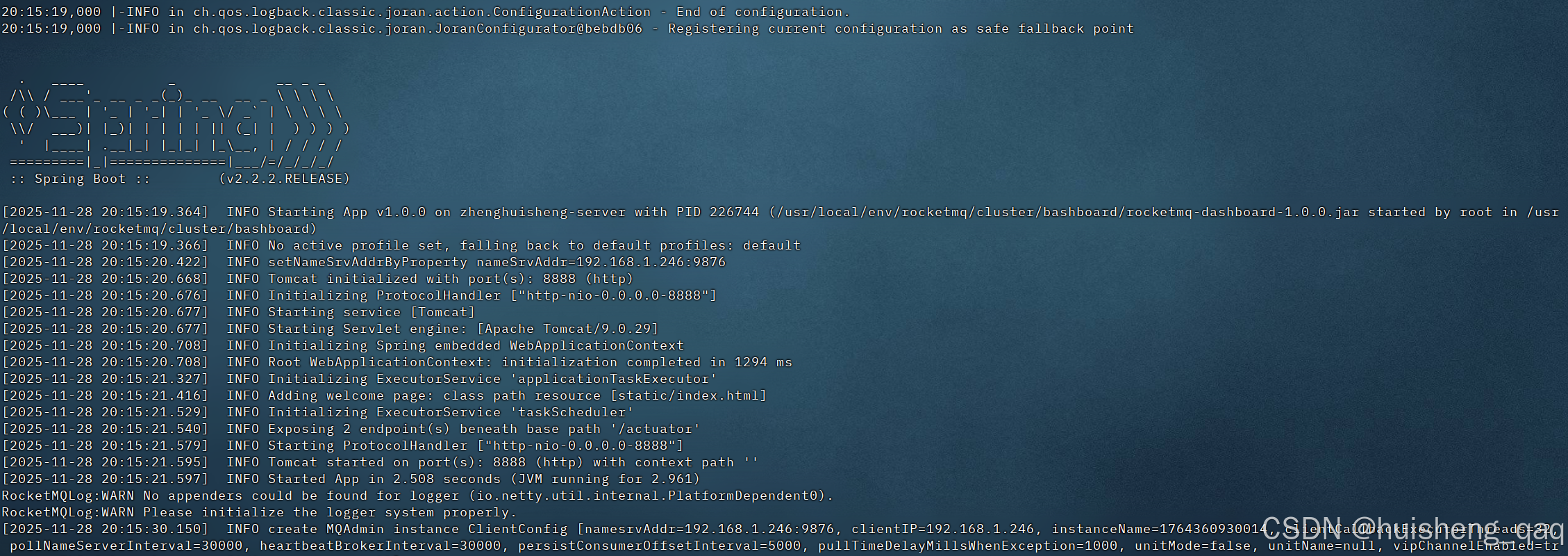

随后可以看到整个项目启动成功

这里的报错排查一定要结合上一篇集群的部署搭建，比如说一些目录文件权限问题，rocketmq集群中每个broker的端口映射问题，以及每个broker中的conf配置文件等，这个需要结合 dashboard.log 日志，具体问题具体分析

2.2，脚本启动

上面启动需要每次手动的kill原来的进程，然后需要手动的执行java启动，如果每次都需要这样子启动，就会太麻烦，因此在这里设置一个启动脚本，脚本需要实现的功能如下

查看端口是否被占用，并且释放8888端口
获取正在运行的旧线程，并且杀死旧线程
使用jdk8启动新jar包，配置nameserver地址和日志
配置jvm的初始堆和最大堆，这里设置1g

那么就需要新建一个 start-dashboard.sh 的脚本，可以通过nano命令，也可以直接通过vim命令，根据系统镜像版本自由选择

shell 复制代码

sudo nano start-dashboard.sh

其脚本内容如下，提前设置一些变量，后续引用即可。

shell 复制代码

#!/bin/bash
# ================= RocketMQ Dashboard 启动脚本 =================

DASHBOARD_HOME="/usr/local/env/rocketmq/cluster/bashboard"
JAVA_HOME="/usr/local/env/java/zulu8.70.0.23-ca-jdk8.0.372-linux_x64"
JAR_NAME="rocketmq-dashboard-1.0.0.jar"
PID_FILE="$DASHBOARD_HOME/dashboard.pid"
LOG_FILE="$DASHBOARD_HOME/dashboard.log"
PORT=8888

cd $DASHBOARD_HOME

echo "检查是否有进程占用端口 $PORT ..."
PID_ON_PORT=$(sudo lsof -t -i:$PORT)

if [ -n "$PID_ON_PORT" ]; then
    echo "端口 $PORT 被占用，PID=$PID_ON_PORT，正在杀死..."
    sudo kill -9 $PID_ON_PORT
    echo "端口占用进程已杀死。"
fi

echo "检查是否已有 dashboard.pid ..."
if [ -f "$PID_FILE" ]; then
    OLDPID=$(cat $PID_FILE)
    if ps -p $OLDPID > /dev/null 2>&1; then
        echo "Dashboard PID 文件存在，杀死旧进程 PID=$OLDPID ..."
        sudo kill -9 $OLDPID
        echo "旧进程已杀死。"
    fi
fi

JAVA_OPTS="-Xms1g -Xmx1g -XX:+UseG1GC -XX:MaxGCPauseMillis=200"

echo "启动 RocketMQ Dashboard ..."
nohup $JAVA_HOME/bin/java $JAVA_OPTS -jar $JAR_NAME \
    --rocketmq.config.namesrvAddr=192.168.1.246:9876 \
    >> $LOG_FILE 2>&1 &

echo $! > $PID_FILE

echo "启动成功！PID=$(cat $PID_FILE)"
echo "日志文件：$LOG_FILE"

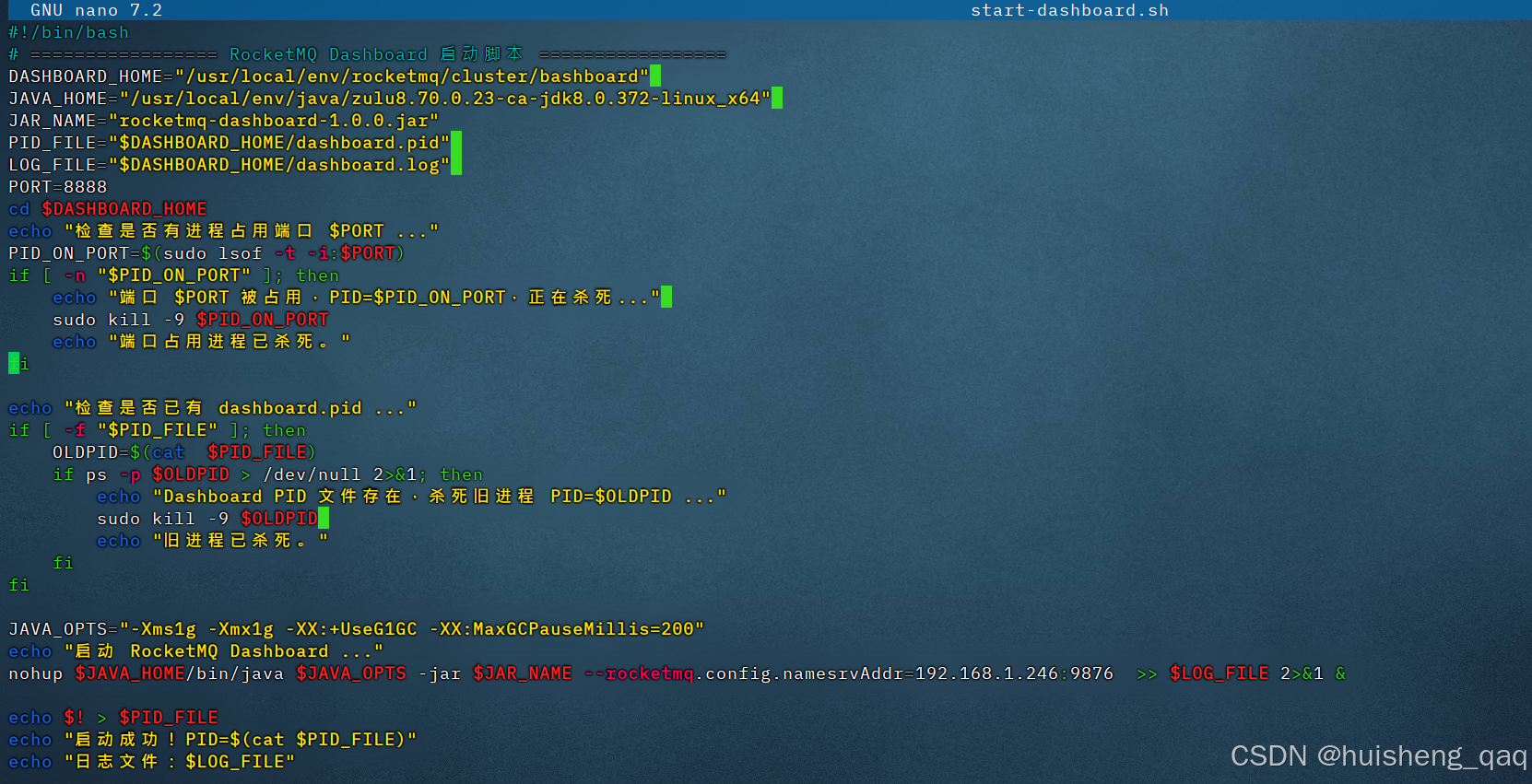

配置文件如下，由于shell脚本的命令规范，所以一定要注意一些脚本的换行，比如杀死进程的内容，启动的内容，根据我的格式就行，尤其是启动jar包命令这行。

随后执行这个脚本，如果是centos系统一般将bash替换成sh即可

shell 复制代码

sudo bash start-dashboard.sh
# centos版本
sh start-dashboard.sh

其结果如下，端口号被占用、进程杀死、项目启动成功这些日志都被打印

shell 复制代码

zhenghuisheng@zhenghuisheng-server:/usr/local/env/rocketmq/cluster/bashboard$ sudo bash start-dashboard.sh
检查是否有进程占用端口 8888 ...
端口 8888 被占用，PID=133094，正在杀死...
端口占用进程已杀死。
检查是否已有 dashboard.pid ...
启动 RocketMQ Dashboard ...
启动成功！PID=226744
日志文件：/usr/local/env/rocketmq/cluster/bashboard/dashboard.log

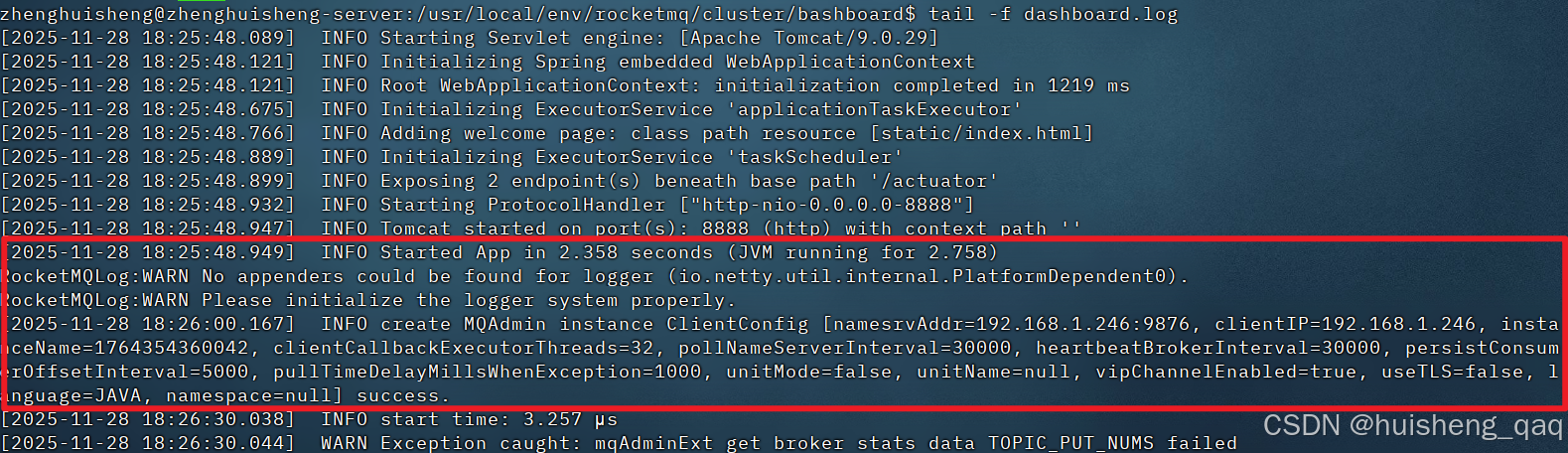

查看dashboard日志，也可以发现项目成功启动

shell 复制代码

tail -f dashboard.log

其日志结果如下，那么就可以直接通过执行脚本来实现dashboard项目重启

2.3，脚本暂停

上面的脚本是会杀死进程，但是也会重新启动，如果需要一个仅仅暂停的脚本，那么就需要新建一个 stop-dashboard.sh 的脚本，可以通过nano命令，也可以直接通过vim命令，根据系统镜像版本自由选择

shell 复制代码

sudo nano stop-dashboard.sh

脚本需要实现的功能如下

正常杀死进程
杀不掉则kill -9
删除pid文件

其脚本内容如下

shell 复制代码

#!/bin/bash
# ================= RocketMQ Dashboard 停止脚本 =================

DASHBOARD_HOME="/usr/local/env/rocketmq/cluster/bashboard"
PID_FILE="$DASHBOARD_HOME/dashboard.pid"
PORT=8888

echo "================ 停止 RocketMQ Dashboard ================"

# 1. 优先从 PID 文件停止
if [ -f "$PID_FILE" ]; then
    PID=$(cat "$PID_FILE")

    if ps -p $PID > /dev/null 2>&1; then
        echo "找到 PID 文件：$PID_FILE"
        echo "Dashboard 正在运行，PID=$PID，准备停止..."
        kill $PID
        sleep 1

        # 如果还没死则强制 kill -9
        if ps -p $PID > /dev/null 2>&1; then
            echo "进程未退出，执行 kill -9 $PID ..."
            kill -9 $PID
        fi

        echo "Dashboard 已停止。"
    else
        echo "PID 文件存在，但进程不在运行，删除 PID 文件。"
    fi

    rm -f "$PID_FILE"
    exit 0
fi

echo "没有找到 PID 文件，尝试根据端口查找进程..."

# 2. 如果 pid 文件不存在，根据端口查找正在监听 8888 的进程
PID_ON_PORT=$(sudo lsof -t -i:$PORT)

if [ -n "$PID_ON_PORT" ]; then
    echo "端口 $PORT 被进程占用，PID=$PID_ON_PORT，准备停止..."

    kill $PID_ON_PORT
    sleep 1

    # 强制 kill
    if ps -p $PID_ON_PORT > /dev/null 2>&1; then
        echo "进程未退出，执行 kill -9 $PID_ON_PORT ..."
        kill -9 $PID_ON_PORT
    fi

    echo "RocketMQ Dashboard 已停止。"
else
    echo "未找到正在运行的 Dashboard 进程。"
fi

echo "========================================================="

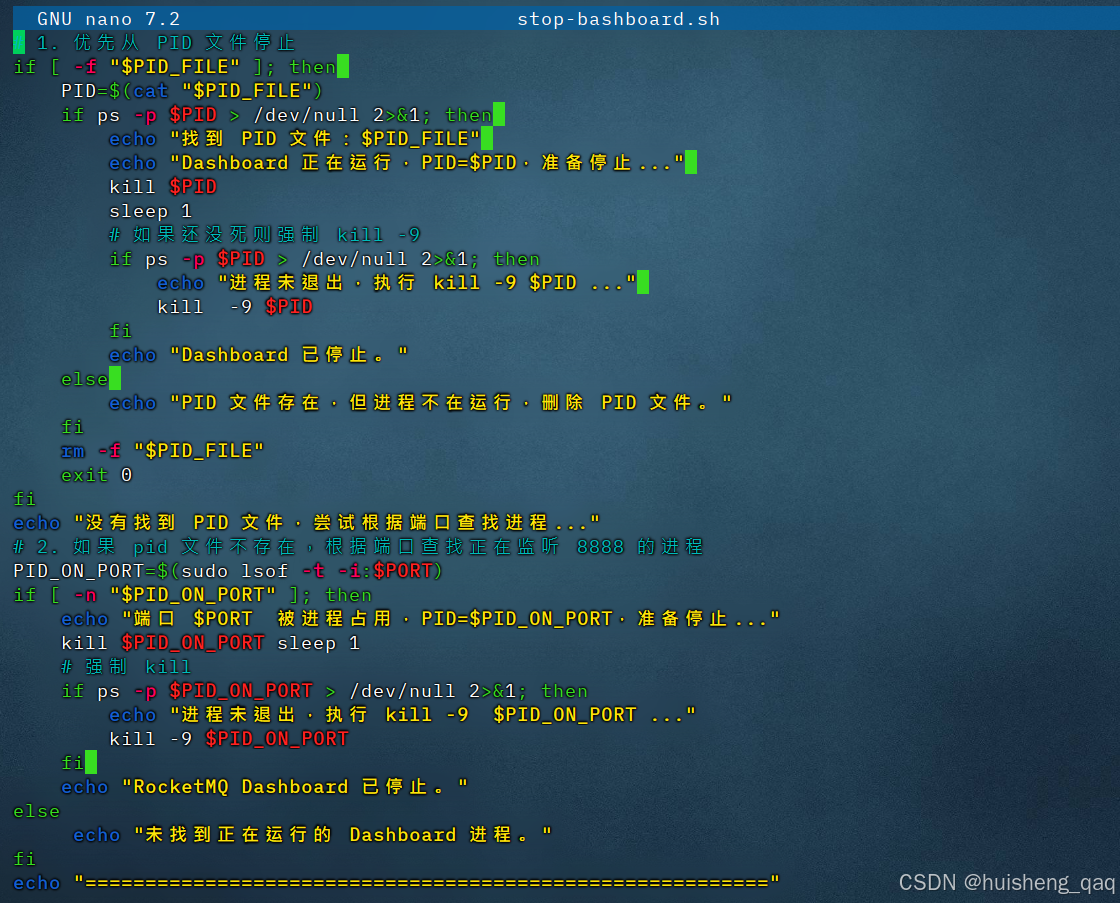

shell配置文件如下，脚本的配置也要符合规范

随后执行脚本即可

shell 复制代码

sudo bash stop-dashboard.sh

其结果如下，已经将进程停止

shell 复制代码

zhenghuisheng@zhenghuisheng-server:/usr/local/env/rocketmq/cluster/bashboard$ sudo bash stop-dashboard.sh
================ 停止 RocketMQ Dashboard ================
找到 PID 文件：/usr/local/env/rocketmq/cluster/bashboard/dashboard.pid
Dashboard 正在运行，PID=226744，准备停止...
Dashboard 已停止。

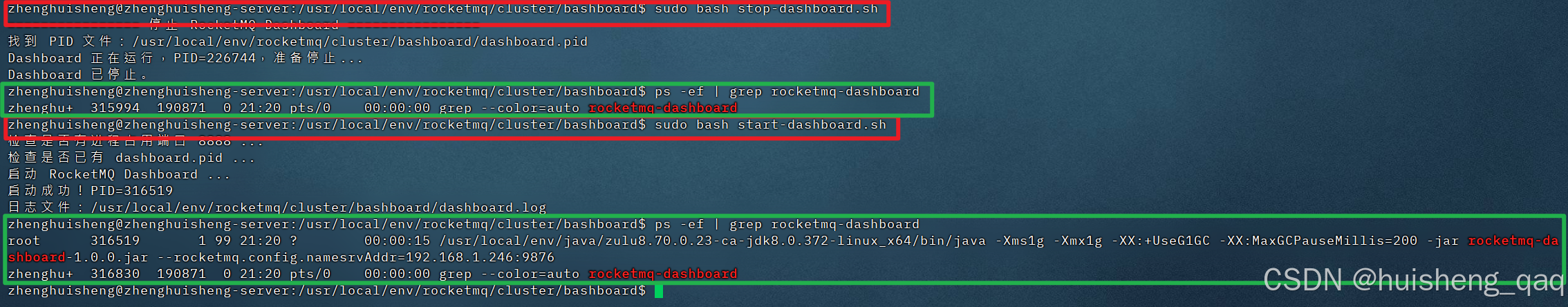

可以查看这个完整的流程，先杀死进程，然后查看dashboard进程状态，然后再开启进程，再查看dashboard进程状态

// 停止进程

sudo bash stop-dashboard.sh

// 查看rocketmq-dashboard状态

ps -ef | grep rocketmq-dashboard

// 启动进程

sudo bash start-dashboard.sh

// 查看rocketmq-dashboard状态

ps -ef | grep rocketmq-dashboard

3，浏览器访问

上面已经将整个项目启动成功，接下来继续通过浏览器将 dashboard 面板打开，在浏览器中访问ip + port即可

java 复制代码

http://192.168.1.246:8888/#/cluster

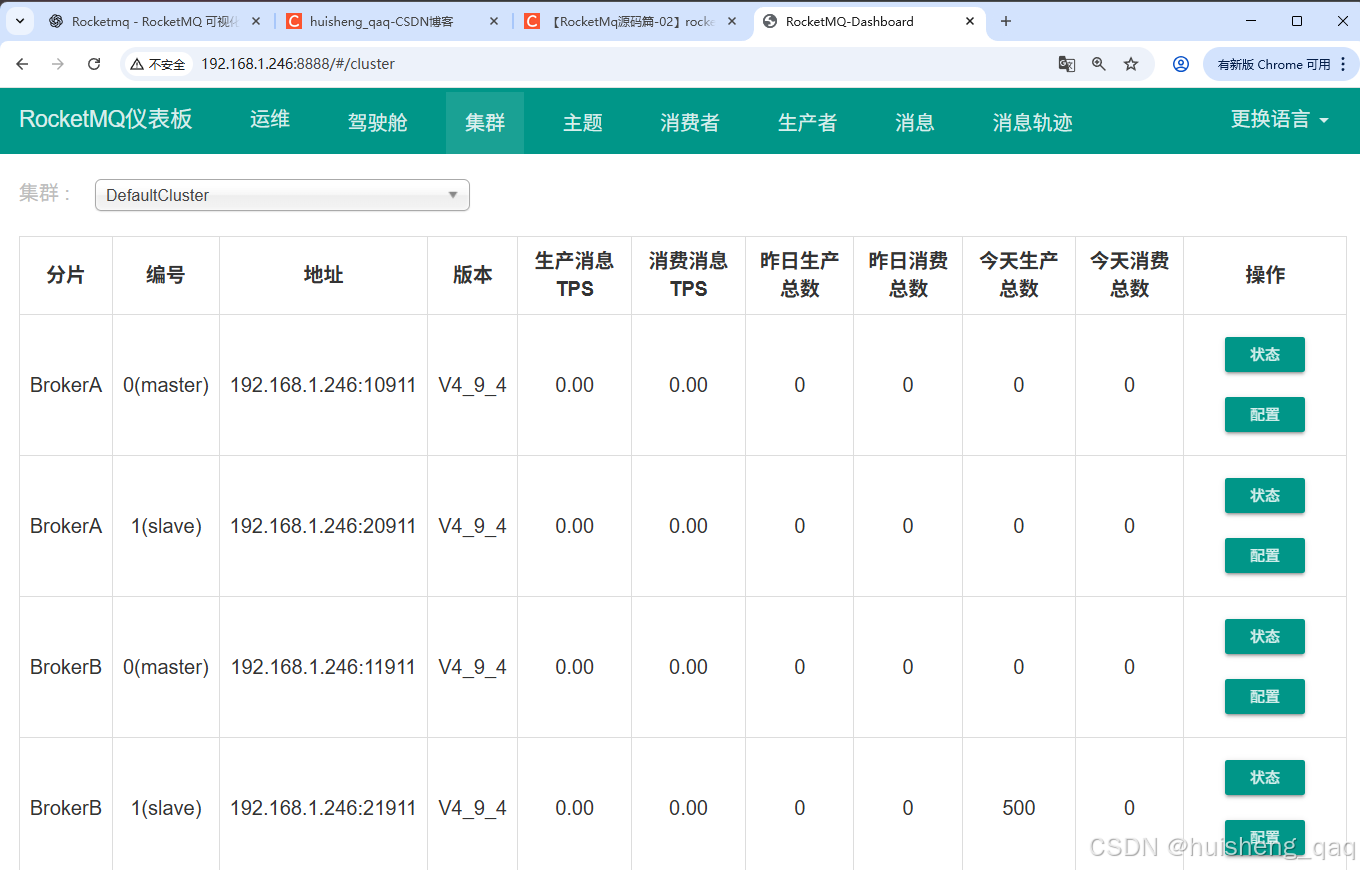

在这个页面下，可以看到整个集群的可视化面板可以成功访问，并且整个集群也加载在里面，那么此时的dashboard可视化页面就算是完整的搭建成功了。如下面的这个集群列表，此时所有的集群列表都加载如下

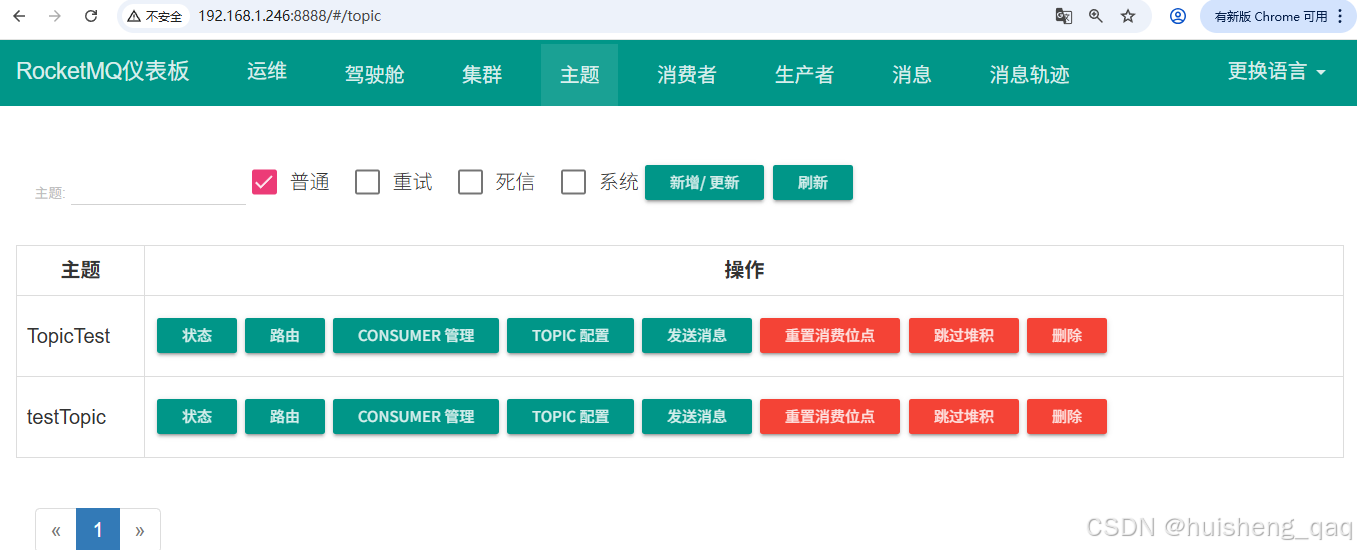

topic的主题如下，之前测试的一些topic也都加载了进来

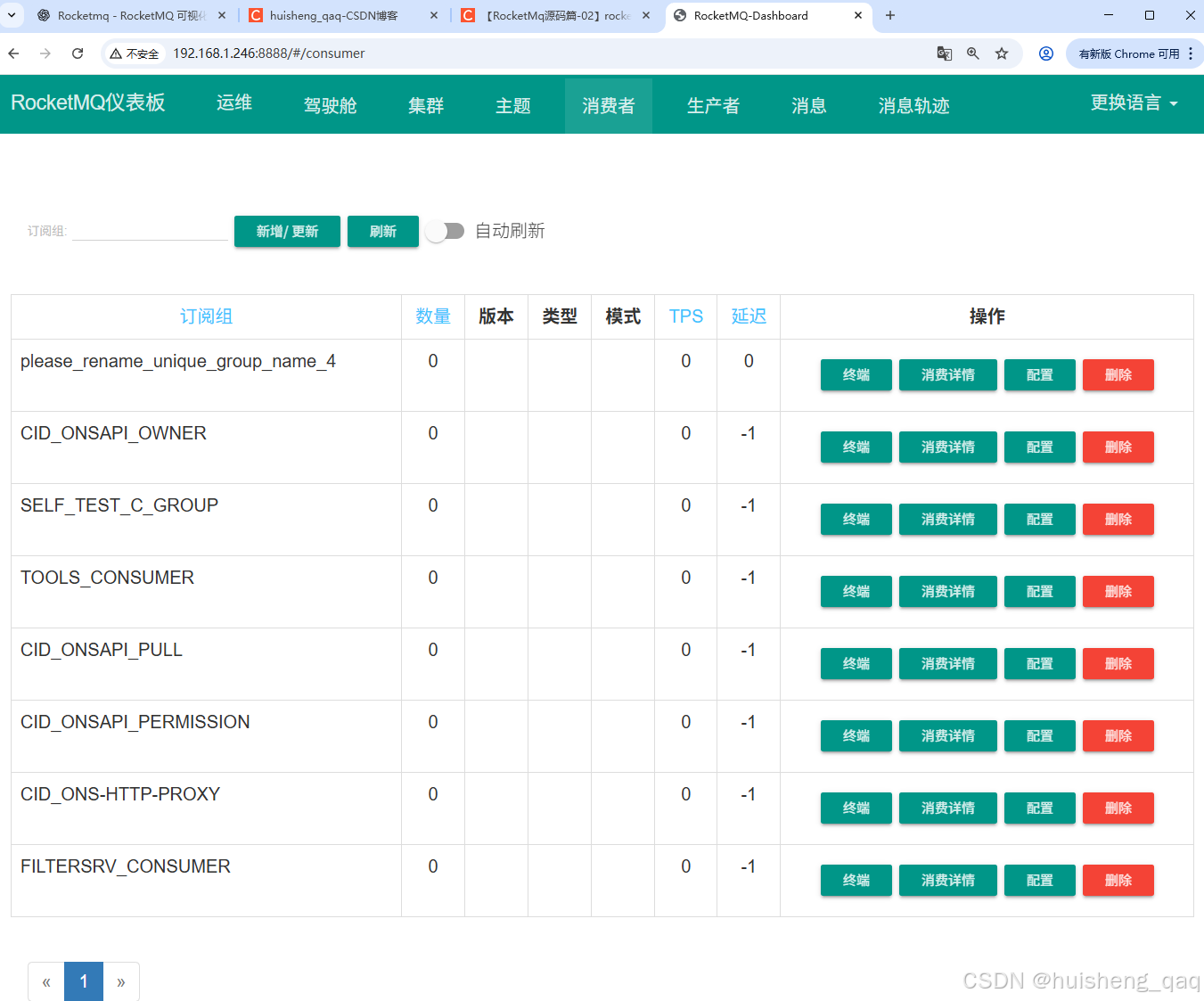

消费者页面如下，此时一些默认的消费者组也被加了进来

4，报错与排查

4.1，dataPath路径问题

在项目解压后的application.properties文件中，如果不设置dataPath会用默认的 /tmp/rocketmq-console/data ，那么就可能会出现没权限的问题，在日志文件中就会报这个错

/tmp/rocketmq-console/data 权限不够，写入失败

dashboard 无法写入本地数据

解决方案就是重新设置dataPath路径，并且需要创建目录，并且给予权限

shell 复制代码

rocketmq.config.dataPath=/usr/local/env/rocketmq/cluster/bashboard/data
mkdir -p /usr/local/env/rocketmq/cluster/bashboard/data
chmod -R 777 /usr/local/env/rocketmq/cluster/bashboard/data

4.2，JDK 版本不兼容类报错

一开始我的虚拟机中只有jdk21版本，但是遇到启动失败的问题，说是Netty的版本不兼容，因此换成了jdk8的版本启动

Netty 报错 / 启动失败 / ClassNotFound

RocketMQLog:WARN No appenders could be found

据查Rocketmq4.x版本只能它通过JDK8启动

4.3，listenPort端口映射问题

在前面的集群搭建中，在这发现前面集群配置的端口映射出现问题，因此需要修改前面的docker-compose.yml文件，修改里面的port映射

shell 复制代码

brokerA-master:
	- "11911:10911"
	- "11909:10909"
brokerA-slave:
	- "20911:20911"
	- "20909:20909"
brokerB-master:
	- "11911:11911"
	- "11909:11909"
brokerB-slave:
	- "21911:21911"
	- "21909:21909"

4.4，端口占用，启动麻烦

这个就是属于优化的问题，因为启动失败端口被占用等问题，进程杀死复杂问题，每次都要一个个输入命令会特别麻烦，因此手动的设置启动脚本和停止脚本，方便于开发和维护

shell 复制代码

start-dashbroad.sh
stop-dashbroad.sh
