负载均衡——LVS+Keepalived群集部署

文章目录

• 前言
• 一、keepalived概念和原理
• • 1、keepalived介绍
  • 2、vrrp工作原理
  • 3、keepalived主要模块
• 二、脑裂问题和解决方案
• • 1、什么是脑裂
  • 2、原因
  • 解决策略
• 三、LVS+keepalived部署
• • 1、环境准备
  • 2、通用操作(所有节点)
  • • 2.1、关闭防火墙和selinux
    • 2.2、安装依赖包
  • 3、配置节点(DR)-keepalived
  • • 3.1、配置主节点-keepalived
    • 3.2、配置备用节点-keepalived
    • 3.3、主备节点参数优化
  • 4、节点配置
  • • [4.1、配置 VIP 到 lo 接口](#4.1、配置 VIP 到 lo 接口)
    • [4.2、ARP 参数调整，避免MAC冲突](#4.2、ARP 参数调整，避免MAC冲突)
  • 5、启动服务
  • 6、测试
  • 7、小结
• 总结

---

前言

上一章节介绍了LVS的部署，本文主要介绍keepalived和部署keepalived在LVS上的内容。

本文围绕 LVS+Keepalived 高可用负载均衡集群展开，先解析核心概念与 VRRP 原理，再阐述脑裂问题解决方案，最后提供从环境配置到测试验证的完整部署实操指南。

---

一、keepalived概念和原理

1、keepalived介绍

• 基于 VRRP 协议实现高可用（HA）
• 初衷是为 LVS 负载均衡提供高可用方案，后来支持其他服务（如 Nginx、MySQL 等）
• 具体实现功能:
  1、LVS集群管理
  2、节点健康检查
  3、故障自动切换
  4、高可用vip接管

2、vrrp工作原理

• MASTER 节点发送心跳（通告）给 BACKUP 节点。
• BACKUP 节点收不到心跳时，接管 VIP。
• MASTER 恢复时，可抢回 VIP（抢占模式）或不抢回（非抢占模式）。
• 默认多播地址：224.0.0.18
• 优先级决定 MASTER 节点（数值越大优先）。

3、keepalived主要模块

core : 核心进程、配置文件加载解析

vrrp : VRRP 协议实现，高可用

check : 健康检查，支持 TCP/HTTP/脚本检查

二、脑裂问题和解决方案

1、什么是脑裂

两个节点失去心跳连接，均认为对方挂掉

结果：

1、共享资源冲突

2、数据损坏（如数据库）

2、原因

1. 心跳线故障（断线、老化）
   高可用服务器对之间心跳线链路发生故障，导致无法正常通信。如心跳线坏了（包括断了，老化）。
2. 网卡/驱动故障
   因网卡及相关驱动坏了，ip配置及冲突问题（网卡直连）。
3. 心跳网络设备故障
   因心跳线间连接的设备故障（网卡及交换机）。
4. 仲裁机器异常
   因仲裁的机器出问题
5. 防火墙阻挡 VRRP
   高可用服务器上开启了 iptables防火墙阻挡了心跳消息传输。
6. 配置不一致（virtual_router_id、优先级、实例名）
   Keepalive配置里同一 VRRP实例如果 virtual_router_id两端参数配置不一致也会导致裂脑问题发生。
7. vrrp实例名字不一致、优先级一致。

解决策略

1、双心跳线冗余

添加冗余的心跳线，例如：双线条线（心跳线也HA），尽量减少"裂脑"发生几率。

2、磁盘锁（锁定共享资源）

正在服务一方锁住共享磁盘，"裂脑"发生时，让对方完全"抢不走"共享磁盘资源。但使用锁磁盘也会有一个不小的问题，如果占用共享盘的一方不主动"解锁"，另一方就永远得不到共享磁盘。现实中假如服务节点突然死机或崩溃，就不可能执行解锁命令。后备节点也就接管不了共享资源和应用服务。于是有人在HA中设计了"智能"锁。即：正在服务的一方只在发现心跳线全部断开（察觉不到对端）时才启用磁盘锁。平时就不上锁了。

3、仲裁机制（Ping 参考 IP）

例如设置参考IP（如网关IP），当心跳线完全断开时，2个节点都各自ping一下参考IP，不通则表明断点就出在本端。不仅"心跳"、还兼对外"服务"的本端网络链路断了，即使启动（或继续）应用服务也没有用了，那就主动放弃竞争，让能够ping通参考IP的一端去起服务。更保险一些，ping不通参考IP的一方干脆就自我重启，以彻底释放有可能还占用着的那些共享资源。

4、脚本监控报警

三、LVS+keepalived部署

1、环境准备

主 DR：192.168.10.103（MASTER）

备 DR：192.168.10.104（BACKUP）

VIP：192.168.10.180

Web 节点：

192.168.10.101

192.168.10.102

客户端：192.168.10.2

2、通用操作(所有节点)

2.1、关闭防火墙和selinux

# 关闭防火墙和增强服务
systemctl stop firewalld
setenforce 0
# 永久关闭SELinux（需重启）
sed -i 's/SELINUX=enforcing/SELINUX=disabled/' /etc/selinux/config

2.2、安装依赖包

主 / 备 LVS 节点：安装 keepalived、ipvsadm和加载ip_vs

# 下载安装keepalived
yum -y install ipvsadm keepalived
# 加载lvs模块
modprobe ip_vs
cat /proc/net/ip_vs # 检查模块

后端 RealServer：安装 httpd或nginx（用于测试负载均衡）

yum install -y httpd && systemctl enable httpd

如果需要使用nginx可以看之前的nginx编译安装流程。当然也可以yum install -y nginx(不推荐，更新、模块、安装路径无法控制)

3、配置节点(DR)-keepalived

3.1、配置主节点-keepalived

vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_01
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 10
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass abc123
    }
    virtual_ipaddress {
          192.168.10.180/32
    }
}

virtual_server 192.168.10.180 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    persistence_timeout 50
    protocol TCP
    real_server 192.168.10.101 80 {
      weight 1 # 服务器的权重
      # 对后端服务器的TCP 层健康检查.（检测 80 端口是否存活）
      TCP_CHECK {
        connect_port 80 # 检查的端口（后端 HTTP 服务端口）
        connect_timeout 3 # 连接超时时间（3 秒）
        nb_get_retry 3 # 连接失败时的重试次数（3 次）
        delay_before_retry 3 # 重试间隔（3 秒）
      }
    }
    real_server 192.168.10.102 80 {
      weight 1
      TCP_CHECK {
        connect_port 80
        connect_timeout 3
        nb_get_retry 3
        delay_before_retry 3
      }
    }
}

3.2、配置备用节点-keepalived

vim /etc/keepalived/keepalived.conf

global_defs {
	router_id LVS_02 # MASTER 为 LVS_01，BACKUP 为 LVS_02
	smtp_server 127.0.0.1
}
vrrp_instance VI_1 {
	state BACKUP # BACKUP 节点写 BACKUP
	interface ens33
	virtual_router_id 10
	priority 90 # MASTER 高于 BACKUP
	advert_int 1
  authentication {
	auth_type PASS
	auth_pass abc123
  }
  virtual_ipaddress {
	192.168.10.180/32
  }
}
virtual_server 192.168.10.180 80 {
	delay_loop 6
	lb_algo rr
	lb_kind DR
	persistence_timeout 50
	protocol TCP
	real_server 192.168.10.101 80 {
		weight 1
		TCP_CHECK {
		connect_port 80
		connect_timeout 3
		nb_get_retry 3
		delay_before_retry 3
		}
	}
	real_server 192.168.10.102 80 {
		weight 1
		TCP_CHECK {
		connect_port 80
		connect_timeout 3
		nb_get_retry 3
		delay_before_retry 3
		}
	}
}

3.3、主备节点参数优化

vim /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
sysctl -p

4、节点配置

4.1、配置 VIP 到 lo 接口

cd /etc/sysconfig/network-scripts/
cp ifcfg-lo ifcfg-lo:0
vim ifcfg-lo:0
# 内容
DEVICE=lo:0
ONBOOT=yes
IPADDR=192.168.10.180
NETMASK=255.255.255.255
ifup lo:0
ifconfig lo:0
route add -host 192.168.10.180 dev lo:0

4.2、ARP 参数调整，避免MAC冲突

vim /etc/sysctl.conf
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
sysctl -p

5、启动服务

测试页面写入内容

# 192.168.10.101
echo 'this is 192.168.10.101 web01!' > /var/www/html/index.html
# 192.168.10.102
echo 'this is 192.168.10.102 web02!' > /var/www/html/index.html

启动服务

systemctl restart httpd # rs节点
systemctl restart nginx # rs节点
systemctl restart keepalived # 主备节点

6、测试

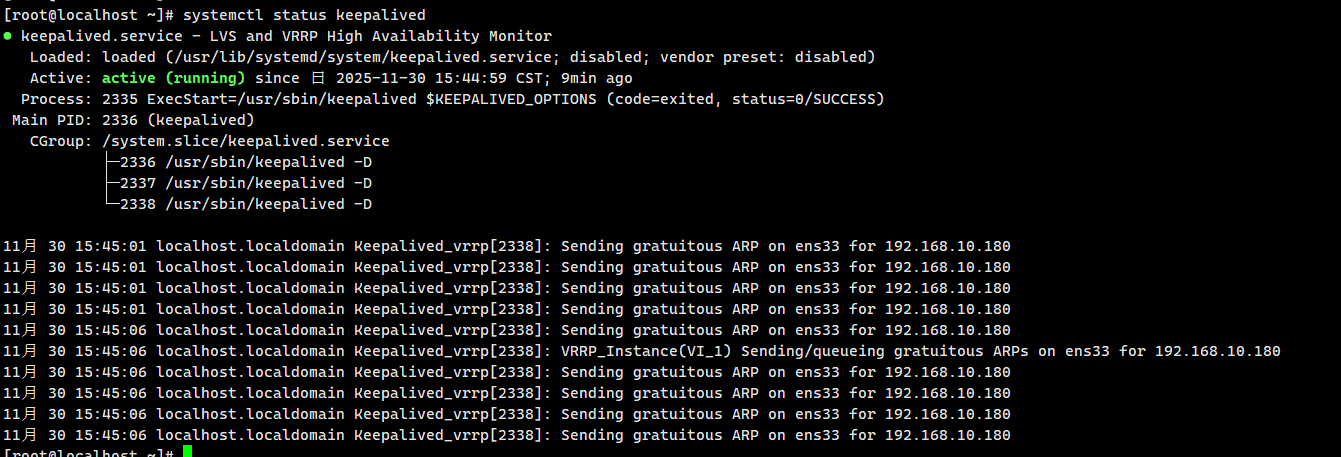

主节点启动keepalived正常显示如下：

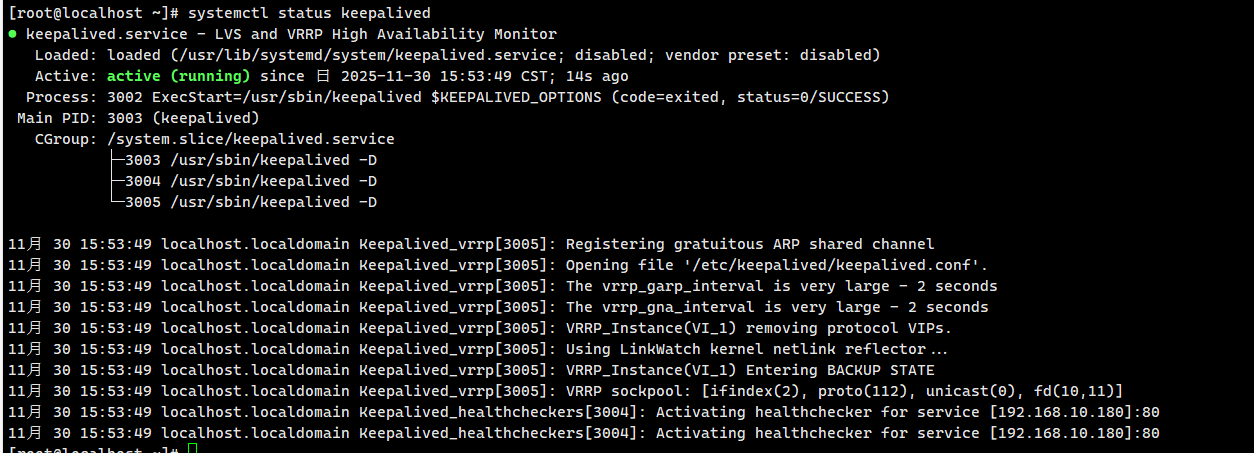

备节点启动keepalived正常显示如下：

7、小结

1、VIP

DR 节点配置 VIP 网卡 ens33:0，Web 节点配置 lo:0

2、抢占模式

MASTER 恢复会抢回 VIP，非抢占模式需配置 nopreempt

3、健康检查

Keepalived 支持 TCP/HTTP 检查，可防止故障节点被调度

4、防火墙

Firewalld 需关闭，确保 VRRP 心跳消息畅通

5、脑裂防护

双心跳线、磁盘锁、仲裁 IP、脚本监控

---

总结

本文通过标准化部署流程与参数优化，实现了 LVS+Keepalived 集群的负载均衡与故障自动切换，规避脑裂风险，为业务高可用提供可靠实操方案。
