STM32使用TIM定时触发ADC通过HAL库实现采样模拟ADC使用DMA数据传输时发生OVR溢出和恢复DMA

ADC相关配置

TIM的配置

ADC的配置

DMA的配置

主芯片：STM32G0B1RETx G0系列芯片（内核：Cortex®-M0+）

TPCLK：64MHz

PCLK：64MHz

ADC相关配置

TIM的配置

本文使用TIM6，周期100us，IOC配置如下：

|-------------------------|--------------|
| Prescaler | 3 |
| Counter Mode | Up |
| Counter Period | 1599 |
| auto-reload preload | Disable |
| Trigger Event Selection | Update Event |

ADC的配置

使用ADC引脚PA3、PA5、PA6、PA7，IOC配置如下：

|------------------------------------|---------------------------------------------------------------------------------------------------|
| Clock Prescaler | Synchronous clock mode divided by 2 |
| Resolution | ADC 12-bit resolution |
| Data Alignment | Right alignment |
| Sequencer | Sequencer set to not fully configurable （固定序列）（ADC_CFGR1寄存器位21 CHSELRMOD） |
| Scan Conversion Mode | Forward （ADC_CFGR1寄存器位 2 SCANDIR） |
| DMA Continuous Requests | Enabled |
| End Of Conversion Selection | End of single conversion |
| Overrun behaviour | Overrun data preserved （ADC_CFGR1寄存器位 12 OVRMOD 用于配置数据溢出的管理方式此处配置了，如果检测到溢出， ADC_DR 寄存器会保留原有数据。） |
| 其余设置为Disabled ||
| SamplingTime Common 1 | 1.5 Cycles |
| External Trigger Conversion Source | Timer 6 Trigger Out event |
| External Trigger Conversion Edge | Trigger detection on the rising edge |
| Trigger Frequency | High frequency |

ADC周期：

IOC设置中，ADC时钟频率分频2，所以ADC_CLK = 64MHz/2 = 32MHz

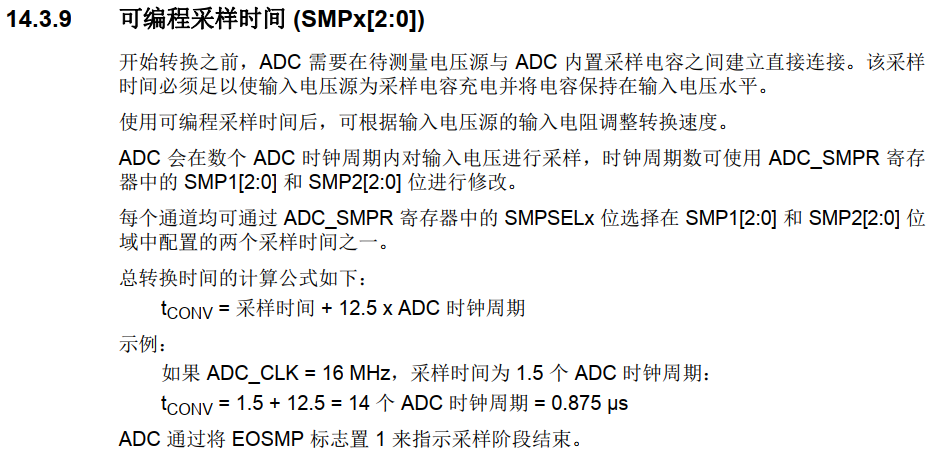

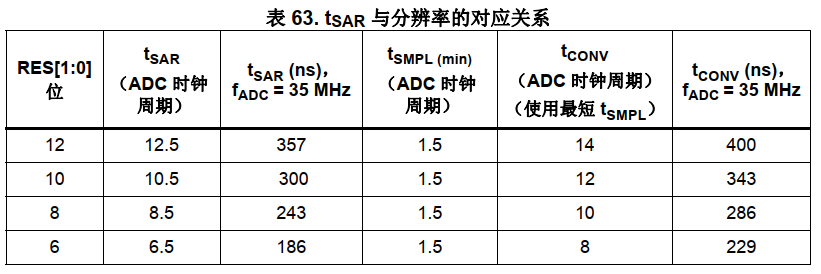

设置了采样周期为1.5个周期，采样四个通道（多少个通道就需要乘多少倍），没有配置过采样（如果有过采样需要再乘以过采样倍数），且从下列表格可见12位AD的固定需要12.5个周期

因此采样一次需要时间=(1/(32M))*(1.5+12.5)*4=1.75us

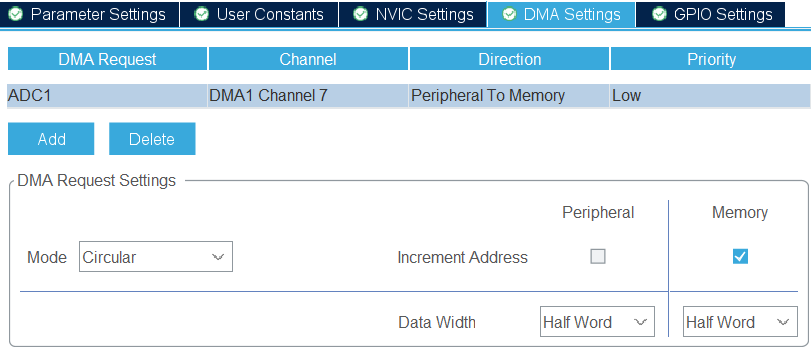

DMA的配置

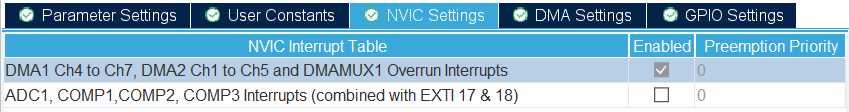

这个勾是自动选上的

选择模式Circular

ADC上溢模拟

++这个方法有点邪修，但还是供给作为参考，毕竟确实发生OVR上溢错误了++

方法：其他外设使用DMA通道改为ADC目前使用的DMA通道，占用了ADC使用的DMA通道，就可以让ADC发生上溢OVR错误

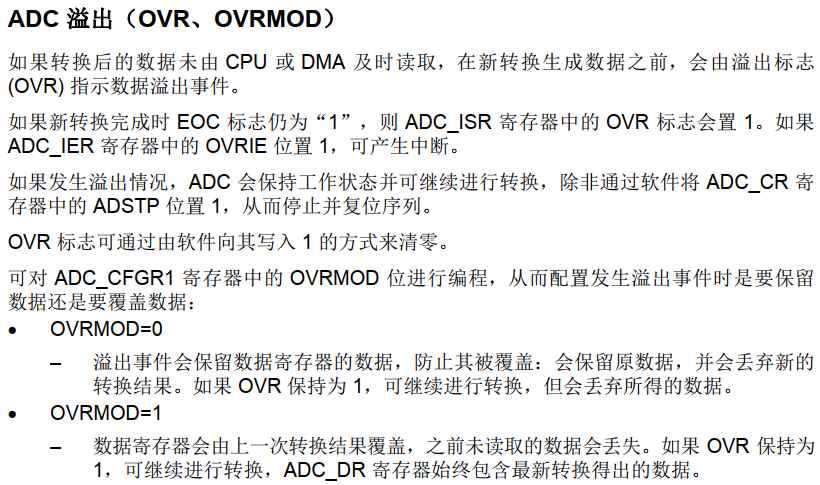

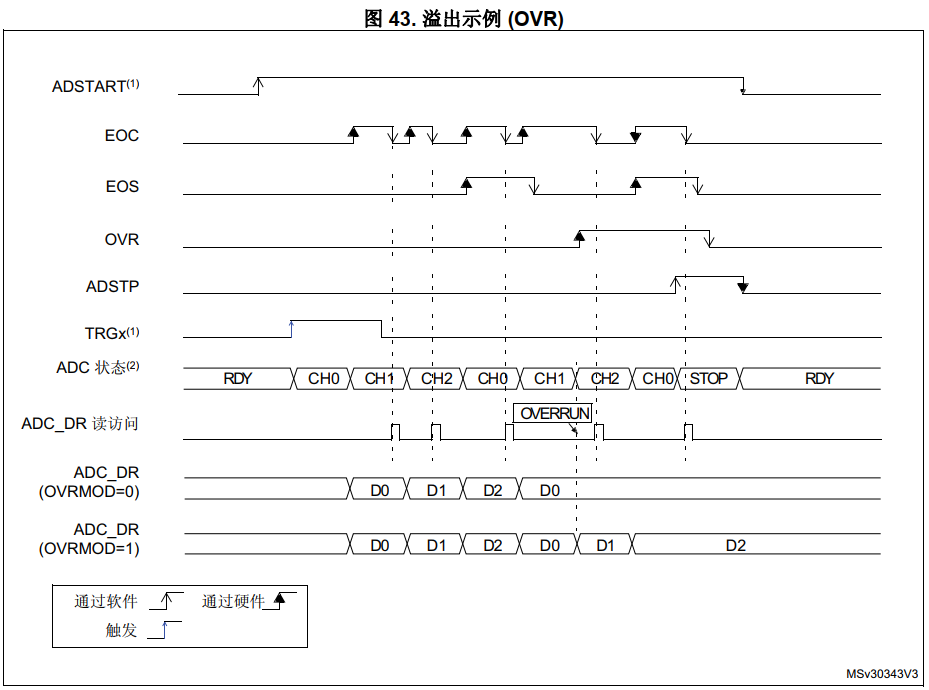

ADC 溢出：

如果转换后的数据未由 CPU 或 DMA 及时读取，在新转换生成数据之前，会由溢出标志 (OVR) 指示数据溢出事件。

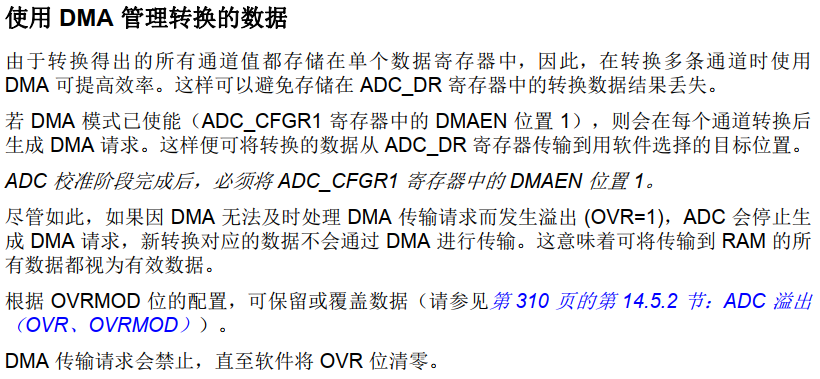

如果因 DMA 无法及时处理 DMA 传输请求而发生溢出 (OVR=1)， ADC 会停止生成 DMA 请求，新转换对应的数据不会通过 DMA 进行传输。这意味着可将传输到 RAM 的所有数据都视为有效数据。

SPI的配置

首先将SPI配置使用DMA，配置方式见下，只要配置占用DMA通道即可，发送使用DMA通道2

NUCLEO-G0B1RE STM32G0B1RET6的学习(1)------STM32CubeIDE的安装、新建工程和配置硬件SPI-CSDN博客

程序编写

spi.c中增加：用以更换Channel通道

cpp 复制代码

void SPI_ChannelChange_M7()
{
    hdma_spi1_tx.Instance = DMA1_Channel7;

    if (HAL_DMA_Init(&hdma_spi1_tx) != HAL_OK)
    {
      Error_Handler();
    }
}

void SPI_ChannelChange_M2()
{
    hdma_spi1_tx.Instance = DMA1_Channel2;//

    if (HAL_DMA_Init(&hdma_spi1_tx) != HAL_OK)
    {
      Error_Handler();
    }
}

adc.c中增加，并在main函数的while(1)循环中调用ADC_Test();，pastTickMs只是用于延时（不是死等的延时，是通过其他定时器的计数），可以替换为其他延时函数。

ADC_Test中有对GPIO的电平变换，只是为了波形显示，可以去掉。程序中的PB15显示SPI发送通道变化的时刻，PB9显示何时发生溢出错误。

在上电后的1.5s，将会发生SPI发送的DMA通道从DMA1 Channel2变更到DMA1 Channel7，再从DMA1 Channel7变更回DMA1 Channel2。

cpp 复制代码

static uint16_t adValue[4] = {0};

static uint32_t pastTickMs(uint32_t lastTick)
{
	uint32_t temp2 = 0;
	uint32_t nowTick = 0;

	nowTick = GetTick();
	if(nowTick >= lastTick)
	{
		temp2 = nowTick - lastTick;
	}
	else
	{
		temp2 = 0xffff - lastTick + nowTick ;
	}
	return temp2;
}

void ADC_Test(void)
{
	static uint8_t step = 0;
	static uint32_t lastTick = 0;

	if(step == 0)
	{
		step = 1;
        HAL_TIM_Base_Start_IT(&htim6);
		HAL_ADC_Start_DMA(&hadc1,(uint32_t*)adValue,4);

		lastTick = GetTick();
	}


	if((step == 1)&&(pastTickMs(lastTick) >= 1500))//delay 2500ms
	{
		HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_15);//PB15
		SPI_ChannelChange_M7();//2转7
		SPI_ChannelChange_M2();//7转2
		HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_15);//PB15
		step = 2;
	}

	//监控OVR标志位
	if(__HAL_ADC_GET_FLAG(&hadc1, ADC_FLAG_OVR))
	{
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9,GPIO_PIN_SET);//PB9
	}
	else
	{
		HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9,GPIO_PIN_RESET);//PB9
	}
}

在stm32g0xx_it.c函数中DMA1_Ch4_7_DMA2_Ch1_5_DMAMUX1_OVR_IRQHandler函数增加PB12的电平翻转，这也是为了波形显示，可以去掉。程序中的PB12显示何时发生DMA中断。

stm32g0xx_it.c文件也是有IOC配置自动编写程序的，当然也可以看出外设配置了哪个通道就会在发生哪个通道的DMA中断时，运行对应通道的DMA IRQ中断函数，比如SPI发送使用DMA1 Channel2，若DMA发生中断就会执行DMA1_Channel2_3_IRQHandler，ADC转换使用DMA1_Channel7，若DMA发生中断就会执行 DMA1_Ch4_7_DMA2_Ch1_5_DMAMUX1_OVR_IRQHandler。

因此，若只是通过在程序调用hdma_spi1_tx.Instance = DMA1_Channel7;和HAL_DMA_Init(&hdma_spi1_tx); 只能更改传输通道，不能在发生中断后调用更改后对应通道的IRQ函数。

比如以下程序，在IOC中，配置了SPI发送的通道为DMA1 Channel2，那么在程序生成后，HAL_DMA_IRQHandler(&hdma_spi1_tx);就会被放在DMA1_Channel2_3_IRQHandler(void)函数的定义中，一旦SPI发送触发中断，那就是对应DMA1 Channel2的中断，就会调用DMA1_Channel2_3_IRQHandler，调用HAL_DMA_IRQHandler(&hdma_spi1_tx);。

而后，如果在其他位置执行了hdma_spi1_tx.Instance = DMA1_Channel7;和HAL_DMA_Init(&hdma_spi1_tx);，只会把SPI发送的通道为DMA1 Channel7，那么在SPI发送触发中断，那就是对应DMA1 Channel7的中断，就会调用DMA1_Ch4_7_DMA2_Ch1_5_DMAMUX1_OVR_IRQHandler，调用HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_12);和HAL_DMA_IRQHandler(&hdma_adc1);。

而本文中只是更换通道，也没有调用SPI的发送接收函数，所以正常来说不会SPI触发DMA中断，若发生令PB12发生电平翻转，只会是ADC触发调用了DMA1_Ch4_7_DMA2_Ch1_5_DMAMUX1_OVR_IRQHandler函数

cpp 复制代码

/**
  * @brief This function handles DMA1 channel 1 interrupt.
  */
void DMA1_Channel1_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Channel1_IRQn 0 */

  /* USER CODE END DMA1_Channel1_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_spi1_rx);
  /* USER CODE BEGIN DMA1_Channel1_IRQn 1 */

  /* USER CODE END DMA1_Channel1_IRQn 1 */
}

/**
  * @brief This function handles DMA1 channel 2 and channel 3 interrupts.
  */
void DMA1_Channel2_3_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Channel2_3_IRQn 0 */

  /* USER CODE END DMA1_Channel2_3_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_spi1_tx);
  /* USER CODE BEGIN DMA1_Channel2_3_IRQn 1 */

  /* USER CODE END DMA1_Channel2_3_IRQn 1 */
}

/**
  * @brief This function handles DMA1 Ch4 to Ch7, DMA2 Ch1 to Ch5 and DMAMUX1 Overrun Interrupts.
  */
void DMA1_Ch4_7_DMA2_Ch1_5_DMAMUX1_OVR_IRQHandler(void)
{
  /* USER CODE BEGIN DMA1_Ch4_7_DMA2_Ch1_5_DMAMUX1_OVR_IRQn 0 */
  HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_12);//进入中断
  /* USER CODE END DMA1_Ch4_7_DMA2_Ch1_5_DMAMUX1_OVR_IRQn 0 */
  HAL_DMA_IRQHandler(&hdma_adc1);
  /* USER CODE BEGIN DMA1_Ch4_7_DMA2_Ch1_5_DMAMUX1_OVR_IRQn 1 */

  /* USER CODE END DMA1_Ch4_7_DMA2_Ch1_5_DMAMUX1_OVR_IRQn 1 */
}

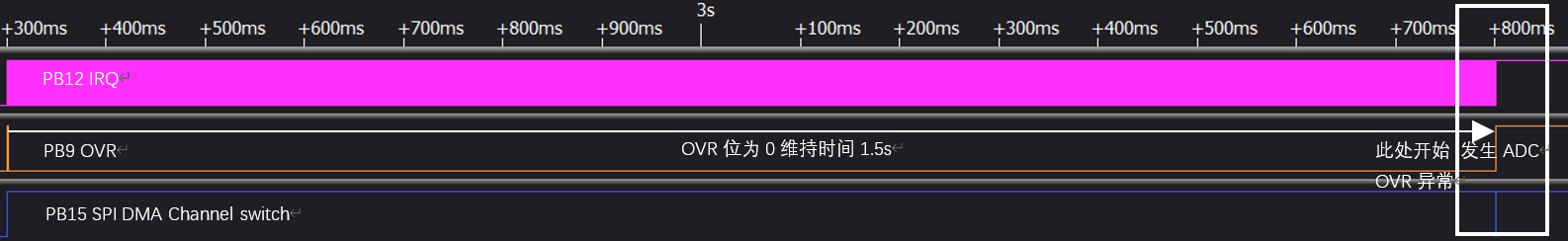

在逻辑分析仪上也可以看到：

在上电后的1.5s，将会发生SPI发送的DMA通道从DMA1 Channel2变更到DMA1 Channel7，再从DMA1 Channel7变更到DMA1 Channel2。同时在这个时间点，也发生了ADC OVR溢出异常。

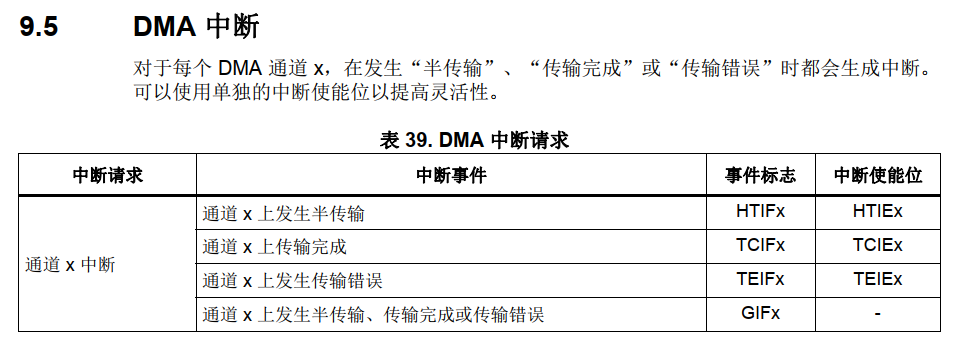

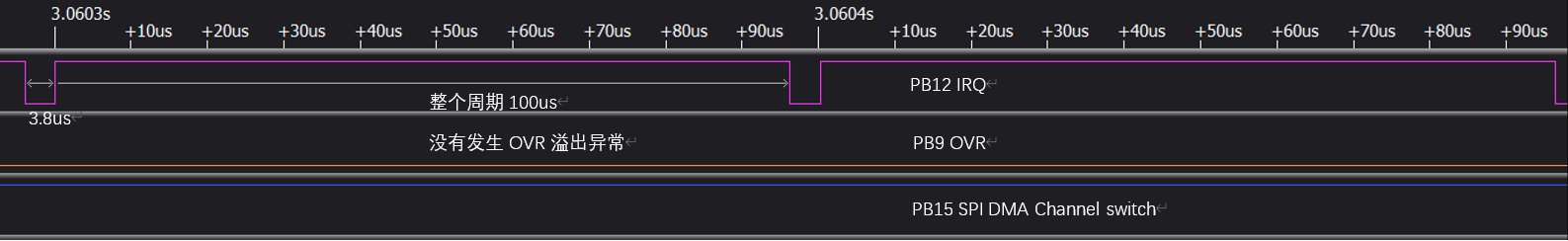

0-1.5s，正常发生中断：每个周期触发ADC会发生两次中断，第二次才是DMA传输完成中断，周期为100us，符合TIM6设定

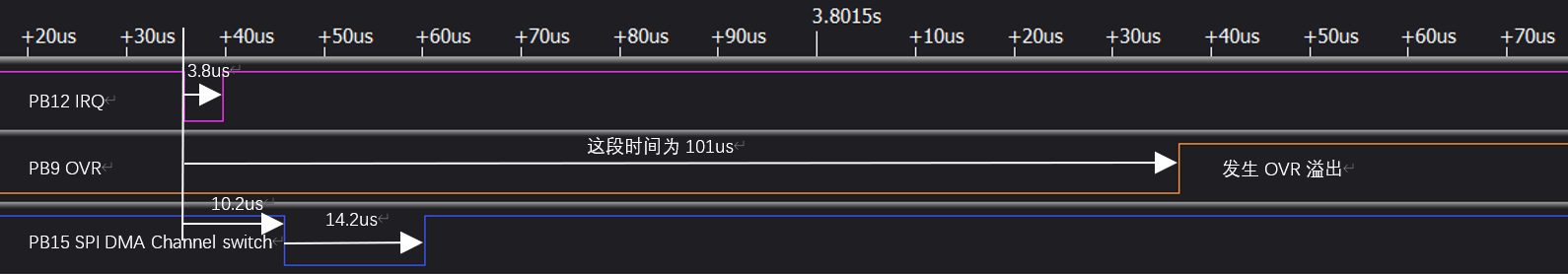

把1.5s这个时间点放大去看：

在ADC发生OVR溢出后，改变PA3引脚的输入电压，adValue数组的值不再变化，也是符合参考手册所描述的，但查看ADC 数据寄存器 (ADC_DR)的值是有在变化的，即ADC还是在周期触发采样，但不再通过DMA传输出去了，只停留在寄存器上。

ADC上溢恢复

仅通过直接调用 __HAL_ADC_CLEAR_FLAG(&hadc1, ADC_FLAG_OVR); 去清除错误是无法重新启动DMA传输的，清除了也会再被置位，或者仅调用HAL_ADC_Stop_DMA(&hadc1);和HAL_ADC_Start_DMA(&hadc1,(uint32_t*)adValue,4);也是如此。需要将DMA反初始化再初始化，相当于重置了DMA才可以。而调用HAL_ADC_DeInit(&hadc1);和MX_ADC1_Init();实际上这两个函数在定义上也有对DMA进行操作，因此恢复程序如下：

cpp 复制代码

if(__HAL_ADC_GET_FLAG(&hadc1, ADC_FLAG_OVR))
{
	__HAL_ADC_CLEAR_FLAG(&hadc1, ADC_FLAG_OVR);
	HAL_ADC_Stop_DMA(&hadc1);
	HAL_ADC_DeInit(&hadc1);
	MX_ADC1_Init();
	HAL_ADC_Start_DMA(&hadc1,(uint32_t*)adValue,4);
}
