Figma画布协议揭秘：组件实例的SymbolOverrides覆盖机制

本文将带你走进 Figma 底层协议，探索组件与实例之间"既统一又差异"的魔法是如何实现的。

认识组件与实例

什么是组件(Component)？

在 Figma 中，组件是一种可复用的设计元素。你可以把它理解为一个"模板"或"蓝图"。当你将一个图层或图层组转换为组件后，它就成为了一个可以被多次引用的主体（Master Component）。

什么是实例(Instance)？

实例是组件的"克隆体"，它引用了组件的所有属性，但同时又可以拥有自己的个性化修改。每当你从组件创建一个副本，这个副本就是一个实例。

为什么需要组件和实例？

组件和实例的设计解决了两个核心问题：

一致性：当你修改组件时，所有实例会自动同步更新，确保设计系统的一致性
灵活性：实例可以覆盖组件的部分属性（如颜色、文字、大小等），在保持整体风格统一的同时允许个性化定制

这种机制让设计师能够高效地管理大规模设计系统------只需维护少量组件，就能衍生出成千上万个具有细微差异的实例。

组件与实例的交互演示

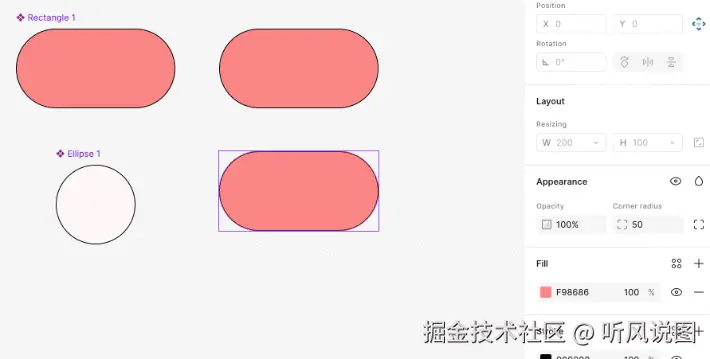

实例跟随组件

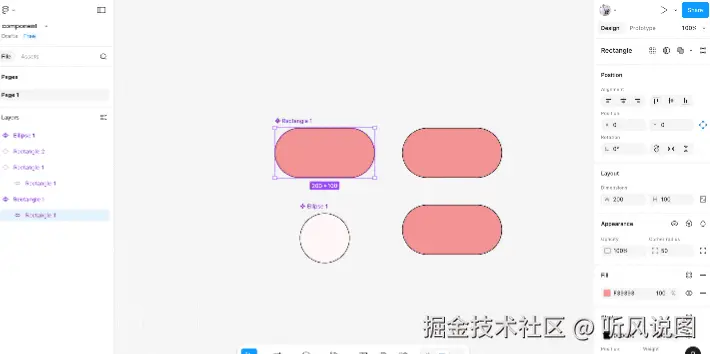

实例覆盖组件

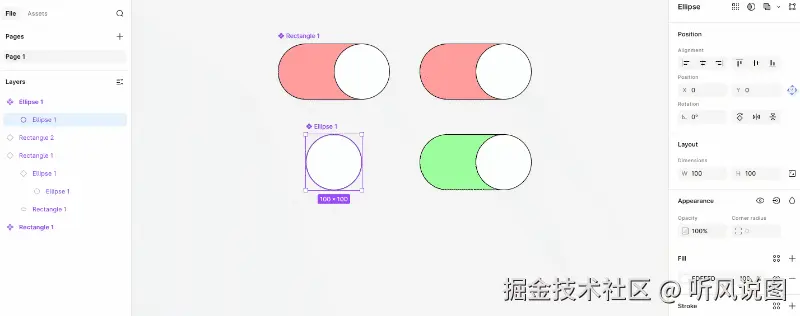

嵌套实例

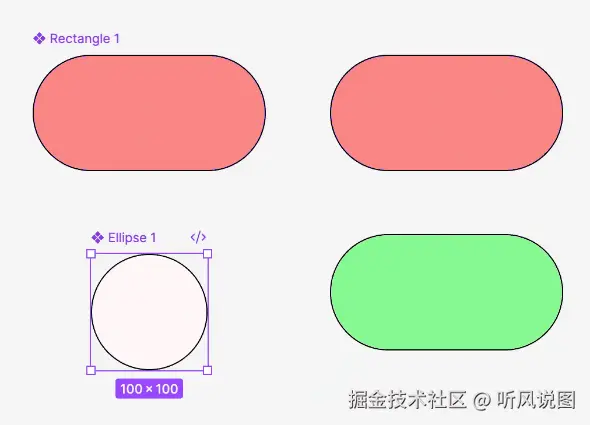

嵌套实例覆盖组件

认识SymbolOverrides

SymbolOverrides 是什么？

在 Figma 的底层协议中，SymbolOverrides 是实现实例差异化的核心数据结构。当一个实例需要覆盖组件的某些属性时，Figma 并不会复制整个组件的数据，而是只记录"差异部分"------这就是 SymbolOverrides。

工作原理

SymbolOverrides 的工作机制可以概括为：

引用组件 ：通过 symbolID 指向原始组件
路径寻址 ：通过 guidPath.guids 精确定位到组件内部的某个子节点
属性覆盖：只存储被修改的属性值，未修改的属性继承自组件

这种"增量存储"的设计非常高效------无论组件有多复杂，实例只需要存储它与组件不同的那部分数据。

关键字段解析

字段	说明
`symbolID`	指向主组件的唯一标识符，由 `sessionID`和 `localID`组成
`symbolOverrides`	覆盖项数组，每项代表一个被修改的子节点
`guidPath.guids`	GUID 路径，用于在组件层级中定位目标节点
`fillPaints`/ `strokePaints`	覆盖的填充/描边样式
`strokeWeight`	覆盖的描边粗细

实际数据示例

下面是一个实例覆盖组件属性的真实 Figma 协议数据：

json 复制代码

{
    "symbolData": {
            "symbolID": {
                "sessionID": 1,
                "localID": 3
            },
            "symbolOverrides": [
                {
                    "name": "IRectangle 1",
                    "guidPath": {
                        "guids": [
                            {
                                "sessionID": 1,
                                "localID": 2
                            }
                        ]
                    },
                    "strokeWeight": 3,
                    "fillPaints": [
                        {
                            "type": "SOLID",
                            "color": {
                                "r": 1,
                                "g": 0.5240384340286255,
                                "b": 0.881009578704834,
                                "a": 1
                            },
                            "opacity": 1,
                            "visible": true,
                            "blendMode": "NORMAL"
                        }
                    ],
                    "strokePaints": [
                        {
                            "type": "SOLID",
                            "color": {
                                "r": 0.24366332590579987,
                                "g": 0.08466623723506927,
                                "b": 0.9519230723381042,
                                "a": 1
                            },
                            "opacity": 1,
                            "visible": true,
                            "blendMode": "NORMAL"
                        }
                    ],
                    "borderTopWeight": 3,
                    "borderBottomWeight": 3,
                    "borderLeftWeight": 3,
                    "borderRightWeight": 3
                },
                {
                    "name": "IC1",
                    "guidPath": {
                        "guids": [
                            {
                                "sessionID": 1,
                                "localID": 3
                            }
                        ]
                    }
                },
                {
                    "name": "IStar 1",
                    "guidPath": {
                        "guids": [
                            {
                                "sessionID": 1,
                                "localID": 5
                            }
                        ]
                    },
                    "strokeWeight": 3,
                    "fillPaints": [
                        {
                            "type": "SOLID",
                            "color": {
                                "r": 0.4491417109966278,
                                "g": 0.9615384340286255,
                                "b": 0.3074149489402771,
                                "a": 1
                            },
                            "opacity": 1,
                            "visible": true,
                            "blendMode": "NORMAL"
                        }
                    ],
                    "strokePaints": [
                        {
                            "type": "SOLID",
                            "color": {
                                "r": 0.24366332590579987,
                                "g": 0.08466623723506927,
                                "b": 0.9519230723381042,
                                "a": 1
                            },
                            "opacity": 1,
                            "visible": true,
                            "blendMode": "NORMAL"
                        }
                    ]
                }
            ],
            "uniformScaleFactor": 1
        }
}

数据解读

从上面的示例数据可以看出：

每个覆盖项通过 guidPath.guids 中的 GUID 精确定位到组件内的目标节点。对于嵌套实例的情况，guids 数组会包含多个元素，形成一条从外到内的访问路径。

总结

通过本文，我们深入了解了 Figma 组件系统背后的协议实现：

组件与实例是 Figma 设计系统的基石，前者提供"统一性"，后者提供"灵活性"
SymbolOverrides是实现实例差异化的核心机制，采用"增量存储"策略，只记录与组件不同的属性
GUID 路径寻址让 Figma 能够精确定位组件内部的任意子节点，支持任意深度的嵌套覆盖

理解 SymbolOverrides 机制，是深入 Figma 画布协议、实现 Figma 文件解析或构建兼容工具的重要一步。

本文是 Figma 协议解析系列的一部分，更多内容敬请期待。
