一、准谐振变换器的缺陷
1、ZCS谐振变换器的缺陷举例
（1）下图所示的是一种理想ZCS谐振变换器的电路拓扑及波形。

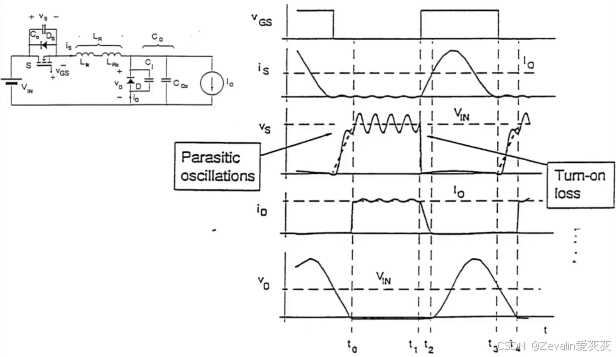

（2）下图所示的是一种实际ZCS谐振变换器的电路拓扑及波形。
不难发现实际电路中有不少寄生参数，二极管D的寄生电容可以和输出侧的滤波电容并联，开关管S的寄生电感可以和谐振电感串联，这两个都可以在设计阶段设法"消消乐"，但开关管S的寄生电容无法与其它元件合并，它会在开关管S关断时产生不必要的谐振现象，从而引起两端电压振荡，其振荡可能会作为严重的噪声，干扰其它相邻电路模块的正常工作
2、ZVS谐振变换器的缺陷举例
（1）下图所示的是一种理想ZVS谐振变换器的电路拓扑及波形。
（2）下图所示的是一种实际ZVS谐振变换器的电路拓扑及波形。
不难发现实际电路中有不少寄生参数，开关管S的寄生电容可以和与之并联的谐振电容合并，开关管S的寄生电感可以和谐振电感串联，这两个都可以在设计阶段设法"消消乐"，但二极管D的寄生电容无法与其它元件合并，它会在开关管S开通时产生不必要的谐振现象，从而引起两端电压振荡，进而严重影响电压增益
