单相桥式半控整流电路的Matlab仿真报告

单相桥式半控整流电路 Matlab仿真可写报告在单相桥式整流电路中，每一个导电回路有两个晶闸管，用两个晶闸管控制导电回路，实际上用一个晶闸管就可以了，另一个晶闸管可以用二极管代替，从而简化电路。

半控桥这玩意儿在电力电子课上没少折腾人吧？传统全控桥四个晶闸管看着就头大，但半控桥妙就妙在能偷工减料------两个晶闸管加两个二极管就能搞定。咱们先来看段Matlab仿真代码，感受下这种拓扑的独特之处。

matlab 复制代码

% 半控桥参数设置
Vrms = 220;        % 交流电压有效值
f = 50;            % 频率
R = 10;            % 负载电阻
L = 0.1;           % 负载电感
alpha = 30;        % 触发角（度）

% 生成触发脉冲
carrier = sawtooth(2*pi*f*t, 0.5);
gate1 = (carrier >= cosd(alpha));  % 晶闸管1触发
gate3 = (carrier >= cosd(alpha + 180)); % 晶闸管3触发

这段代码里有个小细节：触发脉冲生成用锯齿波和余弦比较，比传统定时器方式更接近真实触发电路。注意两个晶闸管的触发相差180度，这保证了正负半周交替导通。

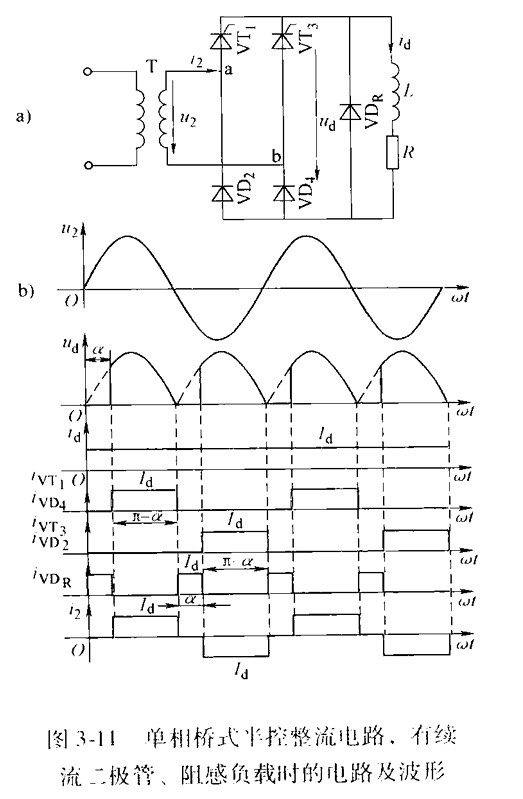

搭建Simulink模型时，主电路结构特别简单：

交流电压源接四个桥臂
对角位置的VT1、VT3用晶闸管
另外两个桥臂用普通二极管
负载端记得串上电感，否则电流断续会出问题

仿真跑起来后，用Powergui工具看波形最直观。重点观察负载电压的脉动情况------半控桥的输出波形既有可控整流段的平顶部分，也有二极管自然换相产生的突变，这种混合特征在全控桥里是看不到的。

当触发角超过90度时，有意思的现象出现了：输出电压开始出现负半周。这时候虽然看起来像逆变状态，但实际上由于二极管的存在，能量并不能回馈电网，只会造成输出电压降低。这种非线性关系在控制系统中需要特别注意。

说到控制，半控桥的PID调节比全控桥简单不少。因为二极管承担了自然换相的任务，触发脉冲的数量直接减半，代码里只需要处理两个触发信号：

matlab 复制代码

% 电压闭环控制
Kp = 0.5; Ki = 15;
error = V_ref - Vdc;
alpha = Kp*error + Ki*integral(error);
alpha = clamp(alpha, 0, 180);  % 限制触发角范围

这个简易闭环里，积分项参数要调得比常规系统大些，毕竟二极管的自锁效应会导致响应延迟。实际调试时，记得在负载突变时观察电流过零点的波形畸变，这是检验电感参数是否合理的关键时刻。

最后说个工程上的冷知识：为什么半控桥在电焊电源里特别受欢迎？因为当电弧突然断开时，二极管提供的续流通路能有效抑制电压尖峰，这个保护机制几乎是白送的------全控桥要实现同等效果，得额外加装缓冲电路，成本直接翻倍。

仿真文件保存时有个坑：别用默认变步长算法！用ode23tb或者ode15s，步长设成1e-5秒以下，否则换相过程的细微变化会丢失。毕竟，魔鬼都藏在ns级的开关细节里。
