前言

看门狗（WDT）是 51 单片机保障程序稳定运行的核心防护机制，专为解决程序跑飞、死循环等异常场景设计。本文从看门狗的核心作用入手，通俗拆解 "启动计数 - 喂狗续命 - 溢出复位" 的工作逻辑，详解寄存器配置、溢出时间计算等关键步骤，结合完整示例程序，演示看门狗的启动、喂狗操作及复位效果，帮助初学者吃透看门狗原理，掌握嵌入式系统稳定性防护的基础技能。

一、作用

程序发生死循环的时候（跑飞），能够自动复位。

启动看门狗计数器->计数器计数->指定时间内不对计数器赋值（主程序跑飞，无法喂狗）->溢出，发出复位信号。

二、设置步骤

设置"看门狗"相关寄存器，启动"看门狗"；
隔一段时间清零一次，"喂狗"；（至关重要）
如果程序正常，一直运行；如果程序出错，没有按时"喂狗"，"看门狗"就在溢出的时候，复位系统。

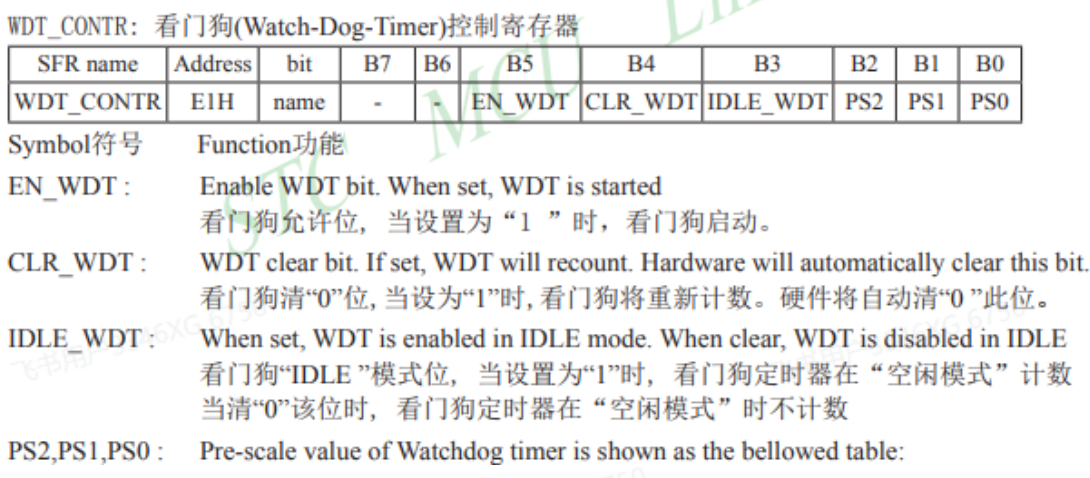

EN_WDT：设置为1，启动看门狗
CLR_WDT：设置为1，开始重新计数
IDLE_WDT：设置为0，空闲模式不计数，我们设备工作时处于正常模式，可以通过寄存器设置进入掉电模式、空闲模式，以节省电量。

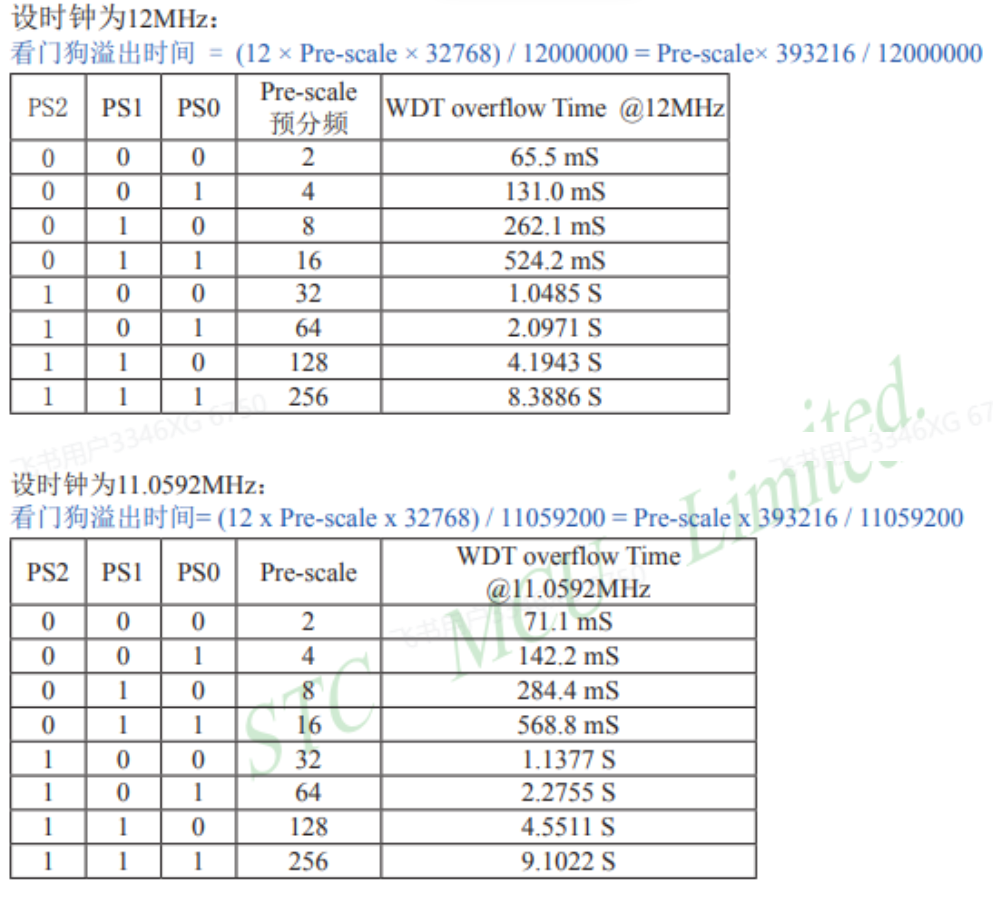

PS2 PS1 PS0：设置溢出时间
溢出时间是=(N* Prescale* 32768)/晶振频率
N是单片机的时钟周期，默认是12
Prescale是预分频数，由PS2 PS1 PS0组成

三、示例程序

csharp 复制代码

#include <reg52.h>

sfr WDT_CONTR=0xe1;
sbit led=P2^7;

void delayms(unsigned int xms) {
    unsigned int i,j;
    for (i=xms;i>0;i--)
    for(j=110;j>0;j--);
}

void main()
{
    WDT_CONTR=0x35;  //启动看门狗，开始重新计数，预分频数为64，2s不喂狗会溢出并复位
    led=0;
    delayms(500);
    led=1;
    while(1)
    {
        delayms(3000);
        WDT_CONTR=0x35;
    }
}

总结与每日励志

✨本文完整解析了 51 单片机看门狗的核心原理与实操应用：从作用机制、寄存器配置步骤，到示例程序的启动与喂狗操作，清晰呈现了看门狗 "异常复位、正常喂狗" 的核心逻辑。嵌入式开发不仅要实现功能，更要保障稳定性，每一次寄存器配置、每一次喂狗操作，都是对系统可靠性的打磨。✨ 沉下心吃透每一个防护细节，你的代码终将既实现功能，又经得起场景考验，稳步筑牢嵌入式技术的根基！
