react可视化标尺@scena/react-ruler使用

@scena/react-ruler 是一款轻量、可定制的 React 标尺组件，支持水平 / 垂直方向、缩放、滚动偏移适配，非常适合可视化编辑器、画布标注等场景。

安装

javascript 复制代码

npm install @scena/react-ruler --save

核心api

属性	类型	说明	默认值
type	horizontal/vertical	标尺方向（水平 / 垂直）	horizontal
width	number	标尺宽度（水平标尺生效）	100%
height	number	标尺高度（垂直标尺生效）	100%
zoom	number	标尺缩放比例（与画布缩放联动）	1
scrollPos	number	标尺滚动偏移（与画布滚动联动）	0
unit	number 标尺刻度单位	（如 50 = 每 50px 一个大刻度）	50
segment	number	大刻度下的小分段数（如 2=50px 分 2 段）	2
lineColor	string	刻度线颜色	#ddd
textColor	string	刻度文字颜色	#888
backgroundColor	string	标尺背景色	#fff
negativeRuler	boolean	是否显示负数刻度（支持画布左 / 上偏移）	false
textOffset	$number, number$	刻度文字的偏移量，格式为 $x, y$ ，单位：px；方向适配水平 / 垂直标尺	$0, 0$

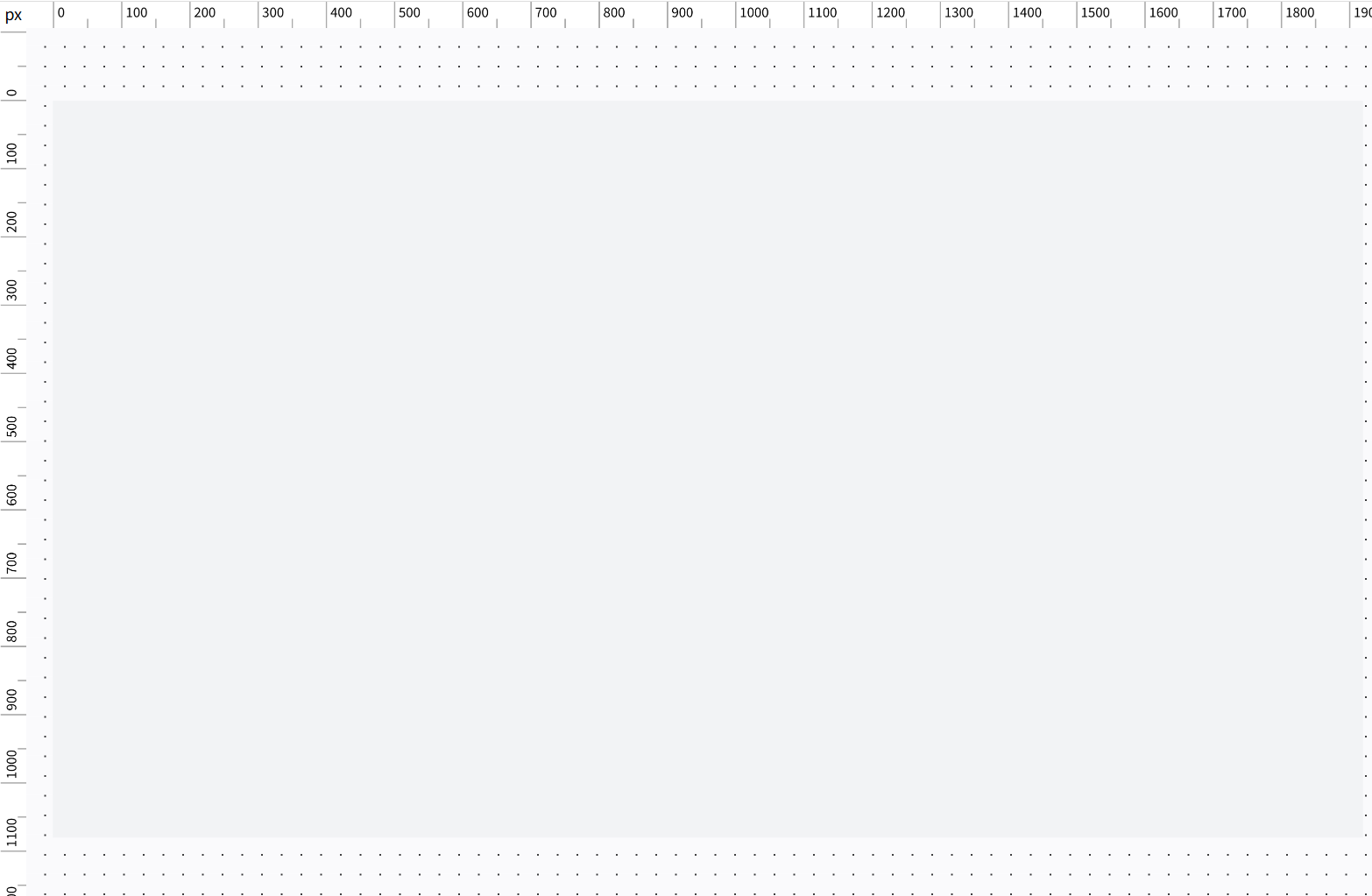

实现案例

javascript 复制代码

import { useEffect, useRef, useMemo, useCallback } from "react";
import { useEditScreen } from '@/store/useEditScreen'
import Ruler from "@scena/react-ruler";
import './index.scss'
const RulerComponent = (props) => {
  const { children } = props
  const verticalRulerRef = useRef<null | Ruler>(null)
  const horizontalRulerRef = useRef<null | Ruler>(null

  return (
    <div className="ruler-container">
      <div className="left">
        <div className="px-box">px</div>
        {/* 垂直ruler */}
        <Ruler
          ref={verticalRulerRef}
          type="vertical"
          lineColor={"#aaa"}
          textColor={"#000"}
          backgroundColor={"#fff"}
          negativeRuler={true}
          segment={2}
          textOffset={[10, 0]}
        />
      </div>
      <div className="right">
        <div style={{ height: "20px" }}>
          {/* 水平ruler */}
          <Ruler
            type="horizontal"
            ref={horizontalRulerRef}
            lineColor={"#aaa"}
            textColor={"#000"}
            backgroundColor={"#fff"}
            negativeRuler={true}
            segment={2}
            textOffset={[0, 10]}
          />
        </div>
        { children }
      </div>
    </div>
  );
}

export default RulerComponent

样式

javascript 复制代码

.ruler-container {
  width: 100%;
  height: calc(100% - 40px);
  display: flex;
  overflow: hidden;
  .left {
    width: 20px;
    height: 100%;
  }
  .px-box {
    font-size: 12px;
    text-align: center;
    height: 20px;
    background: #fff;
  }
  .right {
    flex: 1;
  }
}

核心联动逻辑

1. 缩放联动

标尺的zoom必须与画布的transForm: scale(scale)同步
刻度单位 unit 需根据缩放比例动态调整（缩放越大，单位越小，保证刻度不重叠）
画布缩放原点必须设为 transform-origin: left top，与标尺原点对齐

2. 画布缩放原点必须设为 transform-origin: left top，与标尺原点对齐

容器滚动时，scrollPosX = scrollLeft / scale、scrollPosY = scrollTop / scale（滚动偏移需转换为逻辑像素）；
开启 negativeRuler={true} 支持负数刻度，适配画布左 / 上偏移场景
标尺 scrollPos 是「逻辑像素偏移」，需除以缩放比例才能与画布滚动偏移匹配

3. 坐标对齐

画布内元素的绝对定位（left/top）是「逻辑像素」，与标尺刻度一一对应
若需将标尺刻度转换为屏幕物理像素，需乘以缩放比例（逻辑像素 × scale = 物理像素）

其它配置

自定义刻度文字格式

通过 formatText 属性自定义刻度显示（如添加单位、格式化数字）：

javascript 复制代码

<Ruler
  type="horizontal"
  zoom={scale}
  scrollPos={scrollPosX}
  formatText={(value) => `${value}px`} // 刻度显示为 "50px" "100px"
/>

隐藏小刻度 / 文字

通过 showMinorLine/showText 控制显示

javascript 复制代码

<Ruler
  type="vertical"
  showMinorLine={scale > 0.5} // 缩放小于0.5时隐藏小刻度
  showText={scale > 0.3} // 缩放小于0.3时隐藏文字
/>

标尺偏移校准

若标尺刻度与画布坐标错位，可通过 offset 属性微调：

javascript 复制代码

<Ruler
  type="horizontal"
  offset={2} // 水平偏移2px
/>

五、常见问题与解决方案

1. 标尺刻度与画布坐标错位

检查画布 transform-origin 是否为 left top；
确保 scrollPos 计算时除以了缩放比例（scrollLeft / scale）；
校准标尺 offset 属性，微调像素偏差。

2. 缩放后刻度重叠

动态调整 unit 属性（缩放越大，unit 越小）；
缩放过小时隐藏小刻度 / 文字（showMinorLine/showText）。

3. 滚轮缩放卡顿

给 handleWheel 添加 e.preventDefault() 阻止默认滚动；
限制缩放范围（如 0.2~2），避免极端缩放；
使用 requestAnimationFrame 优化缩放计算（高频操作）。

4. 负数刻度不显示

确保开启 negativeRuler={true}；
检查 scrollPos 是否为负数（画布左 / 上滚动时才会显示负数刻度）。

在计算屏幕缩放的比例的时候使用了antDesign Layout布局导致获取元素clientHiehgt一直有问题后面把Layout布局改成了div
