在现代电子设备设计中，低功耗、高可靠性的开关控制芯片扮演着核心角色。ECJ240021-2C58A5作为一款专为精密控制设计的开关芯片，凭借其独特的短按开启/长按关闭逻辑、超低静态功耗以及灵活的同步双路输出特性，正逐渐成为消费电子、智能家居和便携式设备的优选解决方案。本文将深入解析该芯片的技术特性、应用场景及设计要点，为工程师提供全面的参考指南。
一、核心功能与工作逻辑

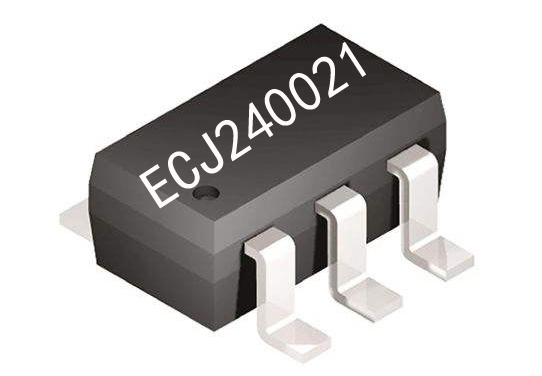

ECJ240021-2C58A5采用SOT23-6紧凑封装，在仅2.2×2.9mm的物理空间内实现了复杂的控制功能。其工作电压范围覆盖DC 2.2-5.0V，特别适合电池供电场景。芯片初始化时，OUT1默认输出低电平（0V），OUT2保持高电平（VDD），这种设计可有效避免上电瞬间的误触发。
操作逻辑**呈现智能化分层设计：
短按触发（<3秒）：立即改变输出状态，OUT1跳变为高电平，OUT2同步转为低电平，适用于即时开关需求。
长按锁定（≥3秒）：输出电平自动翻转，恢复初始状态（OUT1低/OUT2高），该特性可防止误操作并实现模式切换。
抗抖动处理：内置20ms硬件消抖电路，能过滤机械开关接触时产生的抖动信号，确保每次按键识别准确。
二、电气性能深度解析
在VDD=5V、常温环境下的测试数据显示，该芯片展现出卓越的能效表现：
-
功耗控制：工作电流仅0.5mA，静态电流低至5μA（约为标准LED指示灯功耗的1/1000），配合自动休眠机制，可使CR2032纽扣电池续航长达3年以上。
-
驱动能力：低电平输出时提供14mA sink电流（VOL<0.4V@10mA），高电平输出具备6mA source能力（VOH>4.6V@5mA）。通过外接SOT-23封装的MOS管（如AO3400），可轻松驱动500mA级负载。
-
安全阈值：VDD/GND引脚均能承受50mA瞬时过流，工作温度范围覆盖-10℃至+65℃，满足绝大多数民用设备环境要求。
三、典型应用电路设计
**基础应用电路**（以控制LED为例）：
```plaintext
VDD ──┬──[10kΩ]── KEY ── GND
│
100nF
│
ECJ240021
├─ OUT1 ──[220Ω]─┬─ LED1 ── GND
└─ OUT2 ──[220Ω]─┼─ LED2 ── GND
└─ NPN三极管基极（扩展驱动）
```
设计注意事项：
-
电源端必须并联0.1μF陶瓷电容（距芯片<5mm），可抑制高频干扰。
-
长走线应用时，建议在KEY引脚串联1kΩ电阻并增加5pF对地电容，防止ESD损坏。
-
驱动感性负载（如继电器）时，OUT引脚需反向并联1N4148二极管消除反电动势。
四、进阶应用方案
-
**智能家居联动**：配合ESP8266 WiFi模块，通过OUT2电平变化触发物联网设备启停，实现物理按键与APP控制的双模操作。
-
**低功耗设备管理**：利用5μA静态电流特性，构建由该芯片控制的电源开关电路，使MCU系统在待机时完全断电，按键唤醒后通过OUT1给MCU供电。
-
**工业HMI界面**：多芯片级联时，通过长按功能实现模式切换（如参数设置/运行状态），短按进行具体操作，减少物理按键数量。
五、竞品对比与选型建议
与同类开关芯片相比，ECJ240021-2C58A5具有三大优势：
-
工作电压下限更低（2.2V vs 2.5V），适合单节镍氢电池应用。
-
静态功耗降低40%，对能量收集系统至关重要。
-
集成双路互补输出，节省外围逻辑器件。
但需注意其驱动电流限制，直接驱动多个并联LED时建议增加达林顿管阵列（如ULN2003）进行电流放大。对于高温工业环境（>65℃），建议选用工业级版本ECJ240021-2C58A5I（-40℃~85℃）。
六、失效分析与可靠性提升
常见故障模式及对策：
按键无响应：检查KEY引脚是否虚焊，测量对地电压正常应为VDD（按键未按下时）。
输出振荡：缩短OUT走线长度，或在输出端增加10-100Ω阻尼电阻。
功耗异常：确认无PCB漏电（酒精清洗后测量），更换芯片验证是否为本体问题。
加速寿命测试表明，在85℃/85%RH环境下连续操作50万次后，功能参数仍符合规格书标准。实际应用中建议保留30%设计余量，特别是频繁切换的场合应选用额定10万次以上的轻触开关。
随着IoT设备小型化趋势加速，ECJ240021-2C58A5这类高集成度控制芯片的价值将进一步凸显。其设计精髓在于通过简单的硬件接口实现智能控制逻辑，既降低了软件复杂度，又提高了系统可靠性。对于需要精密电源管理的可穿戴设备、电子锁具等应用场景，该芯片无疑是硬件工程师工具箱中不可或缺的解决方案。
