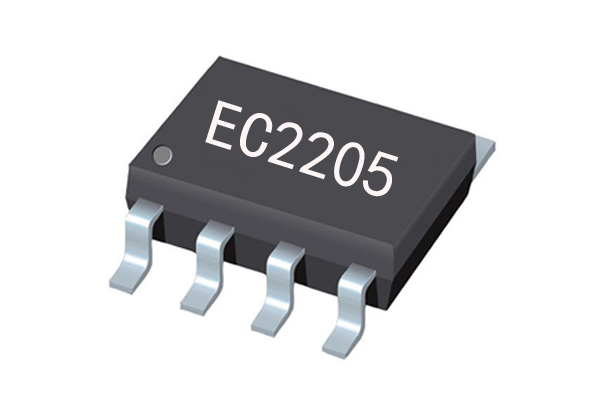

先说结论：EC2205-9BB5H 这份 datasheet 只有几页，真正决定你能不能一次点亮的，是功能描述那几行背后的时序细节。这是一颗带记忆功能按键开关芯片，SOP-8，单键控制双路电平输出，下面按引脚、时序、布局、排查的顺序拆一遍。
引脚先对一遍，别接反
1 脚 VDD 接正极，8 脚 GND 接负极。3 脚 Key 是按键触发脚，低有效，也就是按下去要把它拉到地。6 脚 Led1、5 脚 Led2 是两路输出脚，都是高有效，靠两路组合出三档。2 脚 Led3 是电量指示灯，同样高有效。4 脚和 7 脚是 NC，悬空处理，不要当 IO 用，也别接地上。
上电时序：上电不工作是特性，不是坏片
新手最容易在这里报"芯片不良"。规格书写得很清楚：上电不工作，必须长按 Key 3 秒才开机，开机瞬间 LED1 亮。开机之后短按依次切换 Led2 亮、Led1+Led2 亮、Led1 亮，循环走。开机状态下再长按 3 秒关机。
产线首件如果按上电即亮的老习惯写测试项，会整批误判，测试指导书里要把长按 3 秒开机这步写死。
记忆逻辑到底记了什么
它具备不断电记忆：关机为 Led1 亮，下次开机仍为 Led1 亮。验证时按这个口径对，别按"停在哪档就恢复哪档"的想当然去测，不然测完一头雾水。
低压这块有两个门限，分开测：低于 3.0V 时 Led3 以 0.5Hz 快闪，按键和负载仍能正常工作；低于 2.7V 负载停止工作，Led3 闪 5 下后熄灭。用可调电源慢慢往下扫，两个点都能复现才算过。静态电流典型 10μA，电池设备待机几乎不耗电。
PCB 布局要点
去耦电容贴着 1 脚和 8 脚放，回路面积压小，这是习惯做法，不是规格书要求。Key 是低有效的高阻输入，别和灯串大电流回路并排走，更别从 MOS 漏极下面穿过去，开关瞬间的干扰容易被当成一次短按。按键线长时串一颗小电阻、对地并一颗小电容做硬件消抖，比后期改板省事。
外挂 MOS 扩流时，灯串大电流要独立回地，别和 IC 的 GND 共用一段细走线。
上电与记忆问题排查清单
- 完全不亮：先确认有没有长按满 3 秒，再量 VDD 是否落在 2.2~5.5V。
- 偶发自己切档：查 Key 走线是否被灯串干扰，查按键有没有做消抖。
- 长按不关机：确认按下时 Key 确实被拉到低电平，不是靠上拉分压出来的伪低。
- 亮度不足、IC 发烫：多半是直接用引脚拉了大灯串，IOL 典型 20mA、IOH 典型 10mA，超了就得扩流。
- 电池方案下 Led3 一直闪：量实际电压是否已掉到 3.0V 以下，多半是电池内阻在大电流下的压降。
按键判定状态机（自研复刻或产测用）
#define SHORT_MAX 400 /* ms，超过这个宽度不再算短按 */ #define LONG_HOLD 3000 /* ms，长按 3 秒开关机 */ if (key_is_low()) { /* Key 低有效 */ if (++t == LONG_HOLD) { if (!power_on) { power_on = 1; out = MODE_LED1; } else { save_state(out); power_on = 0; } } } else { if (t > 20 && t < SHORT_MAX && power_on) out = next_mode(out); /* Led2 -> Led1+Led2 -> Led1 */ t = 0; }用之前要认的边界
2.2~5.5V 的供电范围决定了它进不了 12V 灯带系统，必须先降压。低压指示是给单节锂电或 2×AA 碱性这类电压区间准备的，固定 3.0V 告警、2.7V 断电，不是宽范围电量计。工作温度 -20~85℃、储存 -20~100℃，消费级，别往工业宽温场景硬塞。
如果标准逻辑差一点点意思，比如想改档位顺序或开关机时长，这类需求原厂可以按客户功能要求重新开发程序（MCU 方案）。评估阶段先拿规格书和样片，把上面这份清单在自己板子上跑完。
