芯片选型方案：ES6603-5052长按延时复位芯片 技术参数与应用解析
摘要：在小家电、智能穿戴、LED灯饰、家居安防低压电子产品研发中，按键防误触、精准延时复位、低功耗待机是高频刚需。传统阻容延时电路时序误差大、稳定性差，通用单片机方案冗余度高、开发成本高。本文基于国产专用控制芯片ES6603-5052，详细介绍其功能逻辑、电气参数、封装特性及行业落地场景，为硬件工程师提供高性价比、免编程的复位控制选型方案。
关键词：ES6603-5052；延时复位芯片；按键脉冲芯片；低功耗控制IC；SOT23-6；小家电控制方案
一、行业选型痛点分析
在低压小型电子产品硬件设计中，很多设备需要实现长按延时触发、短按防误触、固定时长脉冲复位、LED状态同步指示功能。目前行业主流方案存在明显短板：分立阻容元件搭建的延时电路，易受电压、温度干扰，时序精度差，批量良品率低；通用MCU方案功能冗余，需要程序开发，增加研发周期与物料成本，针对简单复位控制场景性价比极低。
针对以上轻量化控制场景的痛点，深圳市丽晶微电子科技有限公司推出ES6603-5052长按3秒输出1秒脉冲延时复位芯片。该芯片为专用硬件控制IC，无需编程、外围电路极简、时序逻辑固定精准，完美适配1.8V-5.0V低压供电设备，广泛应用于小家电、LED灯饰、智能穿戴、家居安防等领域，是替代传统分立电路、简化硬件设计的优质选型方案。
二、ES6603-5052核心功能逻辑详解
ES6603-5052是一款轻触按键触发式延时复位芯片，标准供电区间为DC2.0V-5.0V，硬件兼容1.8V-5.0V宽电压范围，适配绝大多数民用低压电子产品供电体系。芯片搭载双路电平输出，可实现两路LED同步状态指示，将功能控制与灯光提示一体化，大幅精简外围电路。
芯片上电默认初始化待机状态，无任何误触发动作，上电后OUTH引脚固定输出低电平，OUTL引脚固定输出高电平，设备保持静默待机，从硬件层面规避上电瞬间误启动、误复位故障。
芯片具备严格的防误触机制，全程中途触发无效。日常短按按键、轻点触碰、长按中途松手、连续快速点击等操作，均无法触发功能，仅识别持续稳定的3秒长按动作。当按键长按满3秒后，芯片精准翻转两路电平状态，OUTH输出1秒高电平，OUTL输出1秒低电平，1秒脉冲时长结束后，芯片自动恢复初始待机状态，完成一次完整的复位与信号输出流程。
该逻辑支持无限循环触发，设备使用过程中，再次长按按键3秒即可重复输出1秒脉冲信号，满足设备多次复位、模式切换、启停控制的循环使用需求。固定化硬件时序逻辑，无程序错乱风险，工作稳定性远优于分立元件延时电路。
三、核心电气参数与性能优势
ES6603-5052在功耗、驱动能力、环境适应性方面表现均衡，完全满足民用电子产品量产标准，核心电气参数（VDD=5.0V，TA=25℃）如下：
工作电压覆盖1.8V-5.0V，兼容干电池、锂电池、USB低压供电、小型稳压电源等多种供电方式，无需额外设计稳压电路，适配3V、5V全系列低压终端产品，电路兼容性极强。
功耗性能是该芯片的核心亮点，适配电池供电便携设备。芯片正常工作电流仅0.2mA，运行功耗极低；静态待机电流低至2uA，设备长期静置待机时几乎零耗电，有效解决便携设备待机漏电、续航缩水问题，大幅延长终端产品电池使用寿命。
驱动能力分层设计，适配多元负载场景：低电平输出驱动电流可达28mA，高电平输出驱动电流15mA，可直接驱动LED指示灯、小型控制回路、微型开关元件，无需外接三极管、MOS管等放大器件，精简电路结构，减少物料数量与故障点位，提升量产良品率。
环境适配性优异，工作温度区间为-20℃~+60℃，可稳定适配室内常温、通风阳台、常规居家、半户外等各类民用场景；储存温度拓展至-40℃~+150℃，无惧高低温仓储、长途物流、南北温差环境，芯片性能一致性强，无温漂、无时序错乱问题。
四、封装特性与量产适配性

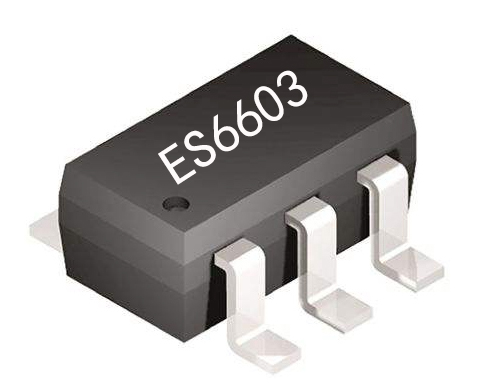

ES6603-5052采用行业通用SOT23-6贴片封装，体积小巧、版型紧凑，完美适配小型化、轻薄化电子产品的PCB布局需求，特别适合内部空间受限的便携小家电、智能穿戴设备、迷你LED灯饰、微型安防传感器等产品。
从量产落地角度，SOT23-6为市面通用标准封装，兼容所有常规贴片机、回流焊工艺与自动化产线，工厂无需改造设备、调整生产工艺，可直接大批量贴片生产，量产门槛低、一致性好、供货稳定，能够有效降低企业生产研发成本，缩短产品迭代周期。
五、主流应用场景（量产落地案例）
依托精准的防误触逻辑、超低功耗、宽电压适配优势，ES6603-5052已大规模落地于四大类民用电子产品，是成熟稳定的量产级控制方案。
-
便携小家电设备：广泛应用于美容仪、洁面仪、电动冲牙器、迷你加湿器、香薰机、桌面小风扇等电池供电产品。3秒长按触发机制，有效避免随身收纳、携带过程中的误开机、误复位；1秒脉冲输出可实现设备硬件复位、工作模式切换，搭配超低功耗特性，兼顾产品稳定性与长续航需求。
-
LED灯饰产品：适配LED小夜灯、触摸拍拍灯、氛围灯串、床头装饰灯、低压照明灯具等，用于长按复位出厂设置、灯光模式切换、启停控制，双路LED同步输出可实现灯光状态联动提示，适配电池供电与直流供电双方案，电路简单、故障率低。
-
智能穿戴设备：适用于智能手环、无线蓝牙耳机、便携健康监测配件等精密设备，实现硬件复位、恢复出厂配对、功能切换等功能。芯片小体积、低功耗、防误触发的特性，完美适配穿戴设备轻薄化、低耗电、高稳定的设计要求。
-
家居安防设备：可用于无线门磁感应器、小型室内报警器、简易智能锁、居家探测设备等。2uA超低静态电流满足安防设备7×24小时长期待机需求，长按触发机制杜绝人为误碰、外界干扰导致的异常复位，提升安防设备运行可靠性。
六、方案选型总结
相较于传统阻容延时电路和通用MCU方案，ES6603-5052延时复位芯片优势显著：硬件固化时序逻辑，无需编程、即贴即用，时序精准无漂移；超低功耗适配电池供电产品，宽电压适配多场景供电；小体积通用封装适配量产，精简电路、降本增效。
深圳市丽晶微电子科技有限公司专注复位芯片、定时控制芯片研发与量产，深耕小家电、LED灯饰、家居安防、智能穿戴行业多年，可提供芯片样品测试、规格书、参考电路及全程一对一技术支持，原厂直供、货源稳定，全方位助力硬件工程师快速完成产品研发与量产落地。
