在电磁仿真领域摸爬滚打过的工程师，对色散曲线这个磨人的小妖精应该都不陌生。今天咱们就来聊聊怎么用CST Studio Suite里的本征模求解器（Eigenmode Solver）提取波导结构的色散曲线，手把手带你从懵逼到上手。

先看个典型场景：你花三天三夜画好了光子晶体波导模型，网格划分得比女朋友的睫毛还精细。点击仿真后，软件确实算出了模式频率，但怎么把这堆数据变成能发论文的色散曲线？这时候就需要祭出CST的脚本功能了。（注：以下代码需要安装CST 2021及以上版本）

vbscript 复制代码

' 提取前三个模式的频率
For modeNum = 1 To 3
    SelectTreeItem("1D Results\Eigenmode Data\f (" & modeNum & ")")
    PlotData = GetPlotData()
    frequency(modeNum) = PlotData.GetY(0)
Next

这段VBScript脚本看似简单，暗藏玄机。SelectTreeItem的参数路径是重点，不同版本的CST可能会有路径差异。遇到过有老哥把"Eigenmode Data"写成"Eigenmode_Data"，脚本直接罢工，对着error message怀疑人生半小时。

处理完数据别急着关软件，先上Python做个快速可视化：

python 复制代码

import numpy as np
from scipy.fft import fftshift
import matplotlib.pyplot as plt

k_points = np.loadtxt('dispersion.csv', delimiter=',', usecols=0)
freq_data = np.loadtxt('dispersion.csv', delimiter=',', usecols=(1,2,3))

plt.figure(figsize=(10,6))
for mode in range(3):
    plt.plot(k_points, freq_data[:,mode],
            marker='o', markersize=3,
            linestyle='--', linewidth=0.8)

plt.xlabel('Wave vector (k/π)', fontsize=12)
plt.ylabel('Frequency (GHz)', fontsize=12)
plt.grid(alpha=0.3)
plt.tight_layout()
plt.show()

注意第7行的usecols参数，这里假设数据文件前四列分别是k值+三个模式频率。有次帮学弟debug，发现他数据列顺序排错，画出来的曲线像心电图，差点以为发现了新物理现象。

色散曲线出现异常跳变？先别急着甩锅给软件。检查下波端口设置，特别是模式数是否足够。见过最离谱的案例是有人设置模式数=1，结果曲线断成两截，组会汇报时被老板怼"你这波导是得了关节炎吗？"

最后说个血泪教训：做参数扫描时千万记得改存储路径。上次通宵跑完200个case，发现所有数据都覆盖在同一个文件里，那一刻真正体会到了什么叫"物理意义上的心碎"。

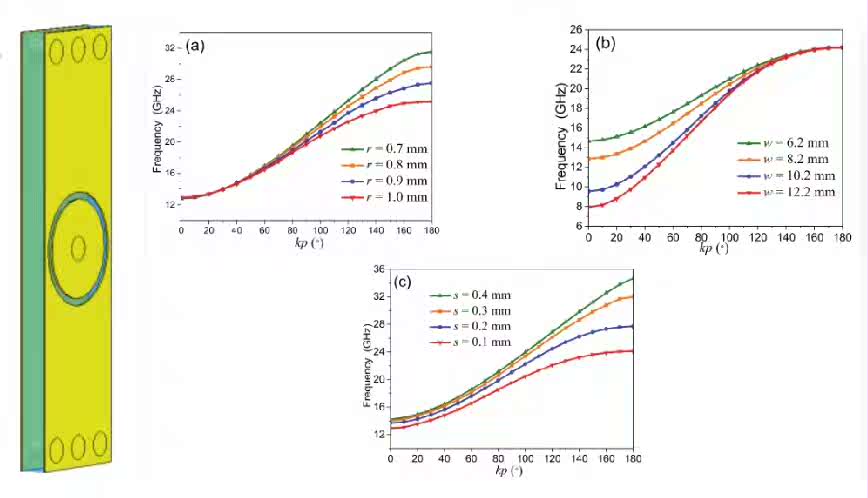

当色散曲线终于完美呈现时，记得在论文里放个对比图------左边是文献结果，右边是你的数据。那种两条曲线严丝合缝的快感，比奶茶店抽中"买一送一"还让人上头。毕竟，搞电磁的不需要爱情，有色散曲线足矣（不是）。
