基于单片机的 220v车载逆变电源的设计与制作(论文+图纸)

1 总体方案设计

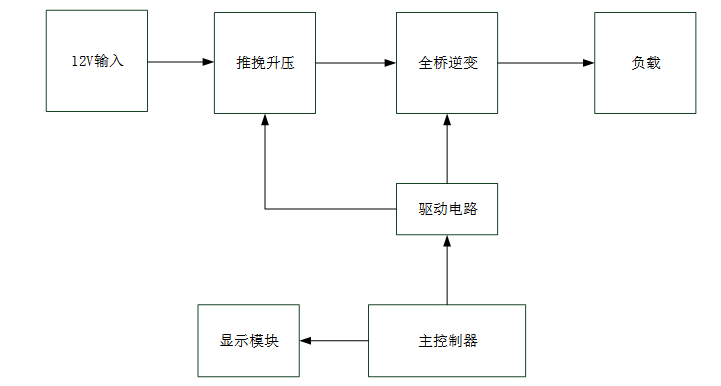

在本次12v220v车载逆变电源的设计与制作设计中，拟围绕单相逆变器的设计而展开，在输入端采用车载12V蓄电池作为输入，通过由SG3525构成的推挽升压电压，将12V升压到311V，然后通过全桥逆变电路，将311V直流电转为220V交流电进行输出，其中在逆变部分，系统采用STM32F103单片机芯片作为主控制器，通过定时器产生思路SPWM波实现逆变器的开关控制，从而实现电能转换，并通过OLED液晶显示相应的参数信息，系统架构如图2.1所示。
