Node-RED 物联网实践系列（3）：编辑器与运行时详解

来源：https://nodered.org/docs/user-guide/editor

编辑器组成与导航

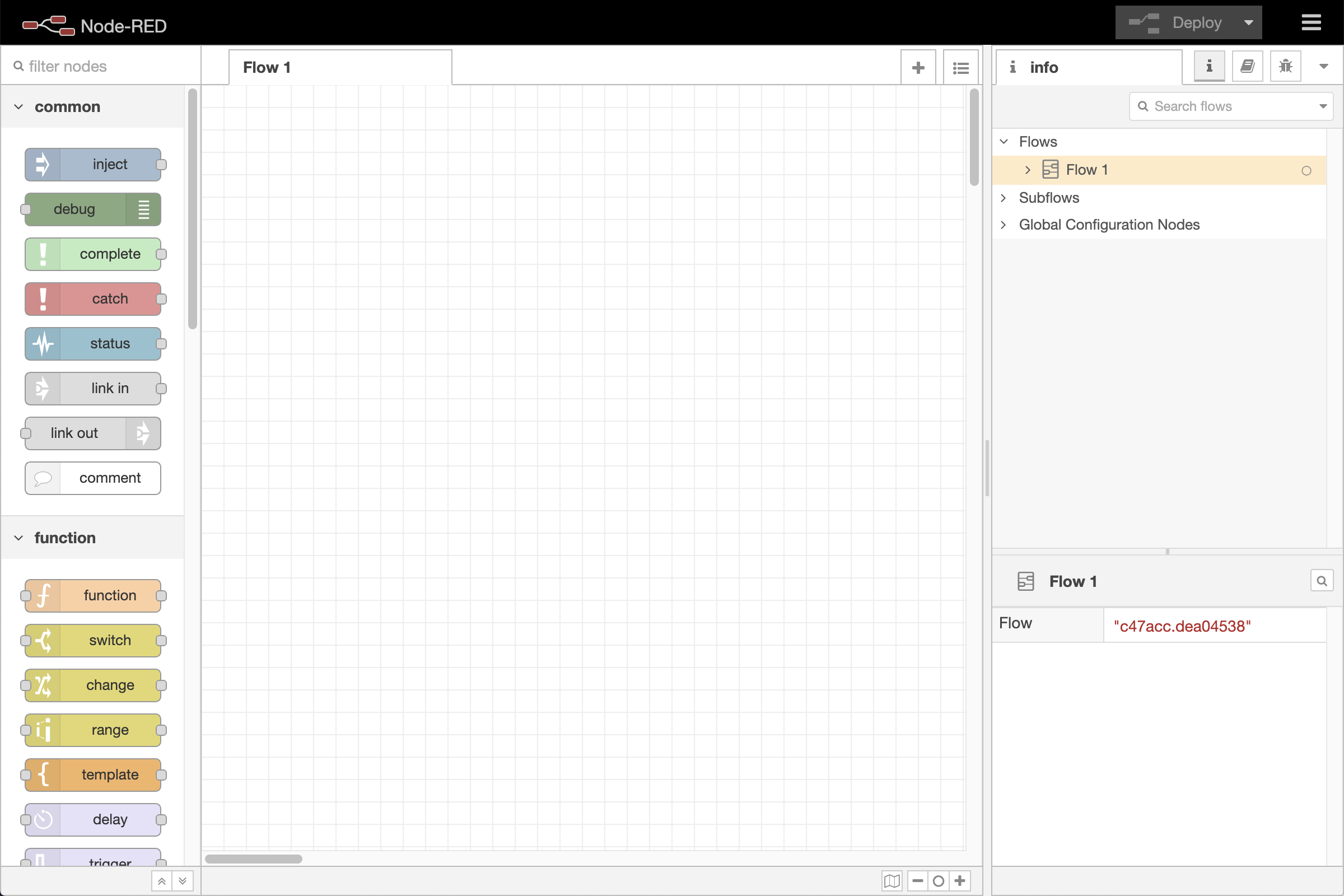

• 四大区域：顶部 Header、左侧 Palette、中央 Workspace、右侧 Sidebar
• 快速键：Ctrl/⌘-p 显示/隐藏 Palette，Ctrl/⌘-Space 显示/隐藏 Sidebar

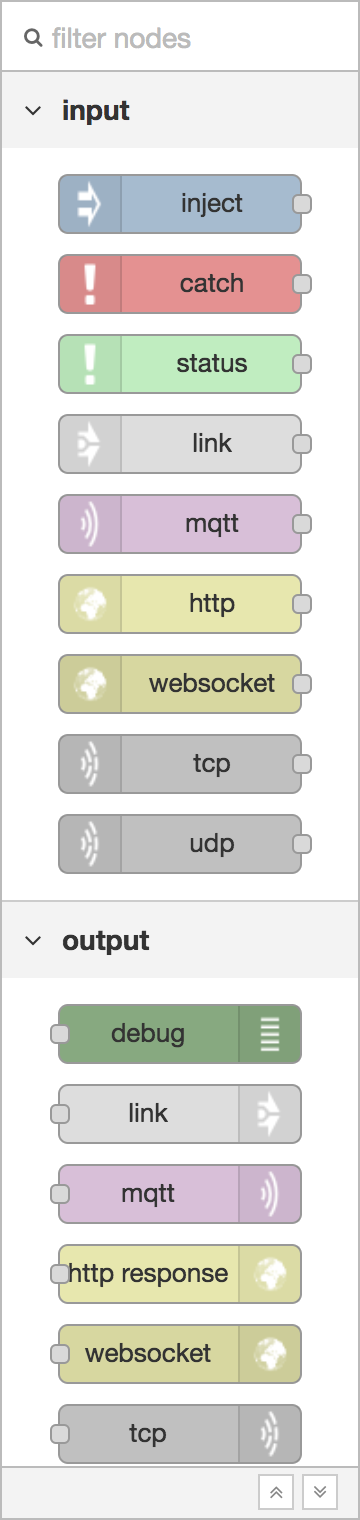

来源：https://nodered.org/docs/user-guide/editor/palette/

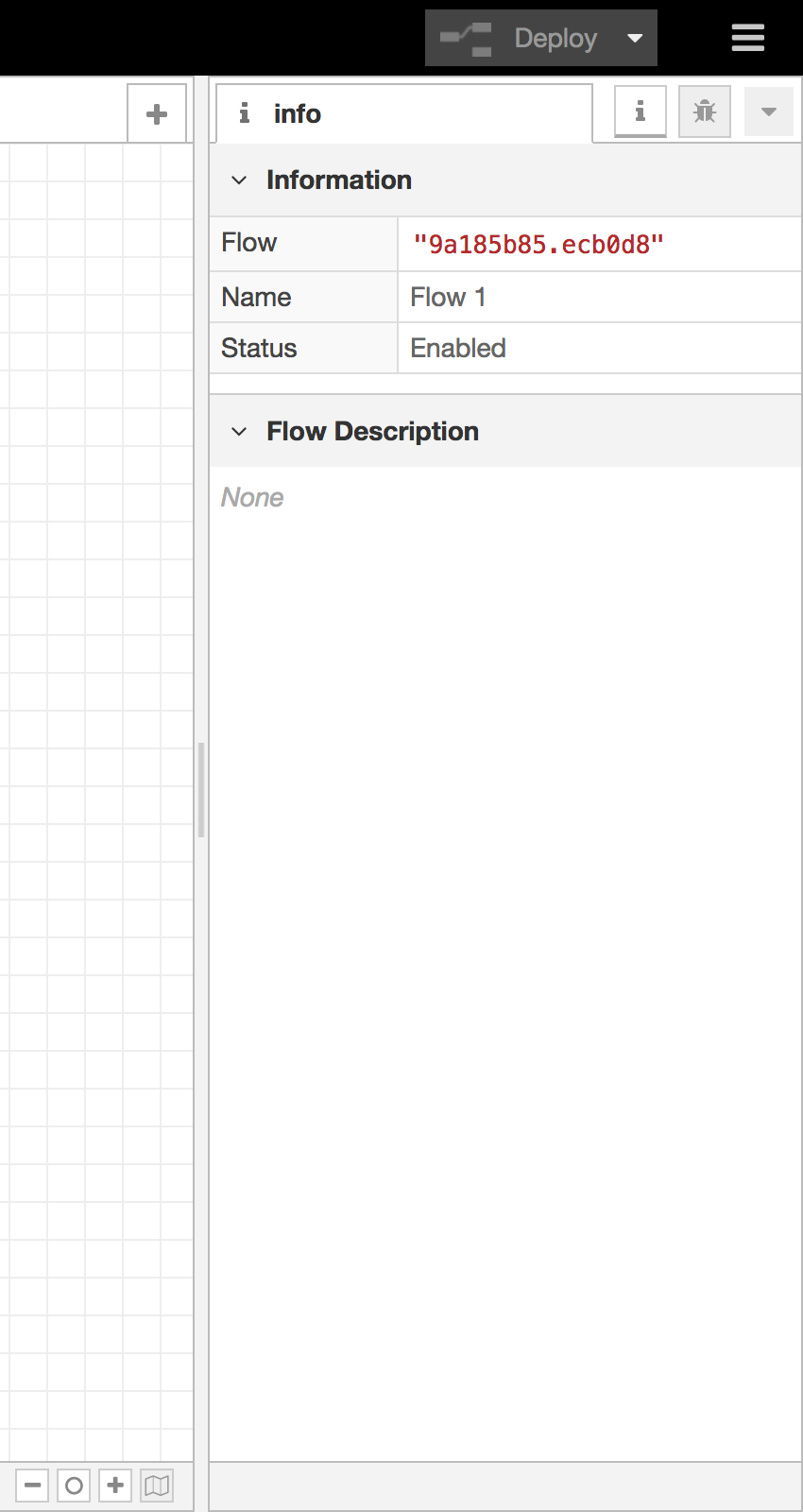

来源：https://nodered.org/docs/user-guide/editor/sidebar

Flow流程、Tab标签 与 Subflow子流程

• Flow/Tab：在画布上组织逻辑，每个 Tab 关注单一主题

• Subflow：可复用 的子流程，支持参数化，适合封装采集或清洗逻辑

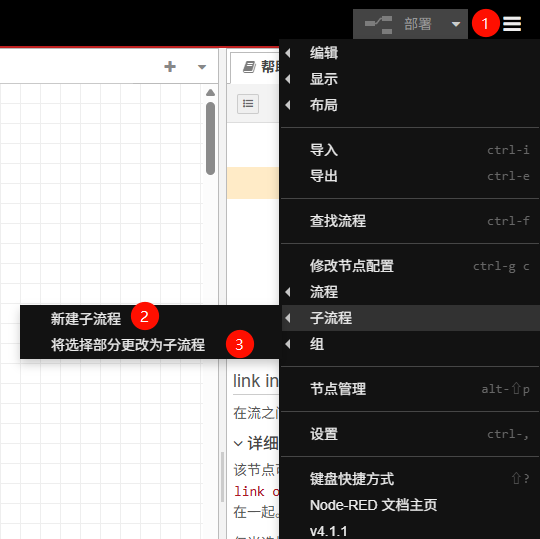

  -- 新建子流程有两种方法如图


  -- 直接新建子流程

  -- 将选择部分更改为子流程

• Link 节点：跨 Tab 编排与解耦

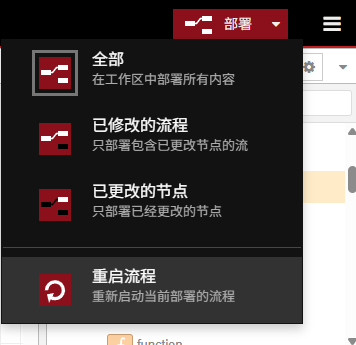

Deploy 部署策略

• Full：全量下发，适合首次或大改动
• Modified：仅下发变更，提高效率
• Nodes-only：仅更新节点属性，不重启连接


消息结构与路由

• 核心对象：msg（常用 msg.payload、msg.topic）
• Change：赋值、删除、移动、JSONata 变换
• Switch：条件路由（阈值、匹配、表达式）

示例：温度路由与告警

导入以下 JSON 到画布，点击 Deploy，然后在 Inject 节点触发测试。

[
  {
    "id": "i1",
    "type": "inject",
    "z": "f1",
    "name": "temp=28",
    "props": [
      { "p": "payload" }
    ],
    "payload": "{\"temperature\":28}",
    "payloadType": "json",
    "x": 160,
    "y": 140,
    "wires": [["s1"]]
  },
  {
    "id": "s1",
    "type": "switch",
    "z": "f1",
    "name": ">=30?",
    "property": "payload.temperature",
    "propertyType": "msg",
    "rules": [
      { "t": ">=", "v": "30", "vt": "num" },
      { "t": "else" }
    ],
    "checkall": "true",
    "repair": false,
    "x": 330,
    "y": 140,
    "wires": [["c1"],["d1"]]
  },
  {
    "id": "c1",
    "type": "change",
    "z": "f1",
    "name": "set alert",
    "rules": [
      { "t": "set", "p": "msg.topic", "pt": "msg", "to": "alert", "tot": "str" },
      { "t": "set", "p": "payload", "pt": "msg", "to": "\"HIGH TEMP\"", "tot": "jsonata" }
    ],
    "x": 500,
    "y": 120,
    "wires": [["d1"]]
  },
  {
    "id": "d1",
    "type": "debug",
    "z": "f1",
    "name": "out",
    "active": true,
    "tosidebar": true,
    "console": false,
    "tostatus": false,
    "complete": "true",
    "targetType": "full",
    "x": 680,
    "y": 140,
    "wires": []
  }
]

Function 节点与上下文

• context：节点级状态；flow/global：跨节点/全局状态
• On Start：Function 节点"On Start"面板中初始化状态（支持返回 Promise）

Function 代码示例

let counter = context.get('counter') || 0;
counter += 1;
context.set('counter', counter);
msg.payload = counter;
return msg;

On Start 初始化示例

if (context.get("counter") === undefined) {
  context.set("counter", 0)
}

调试与日志

• Debug 面板：选择输出 payload 或完整消息；避免过度日志
• 终端日志：使用 -v 获取详细信息；结合 --safe 排错

node-red -v --safe

最佳实践

• 尽量使用 Change/Switch/Template 组合，减少复杂 JS
• 为主题与数据结构制定统一规范，便于路由与维护
• 对大对象或二进制流先做裁剪或分片，优化内存
• 使用 Subflow 与 Link 解耦跨页逻辑

参考

• 编辑器指南：https://nodered.org/docs/user-guide/editor
• Palette 与 Sidebar 文档：
  • https://nodered.org/docs/user-guide/editor/palette/
  • https://nodered.org/docs/user-guide/editor/sidebar
