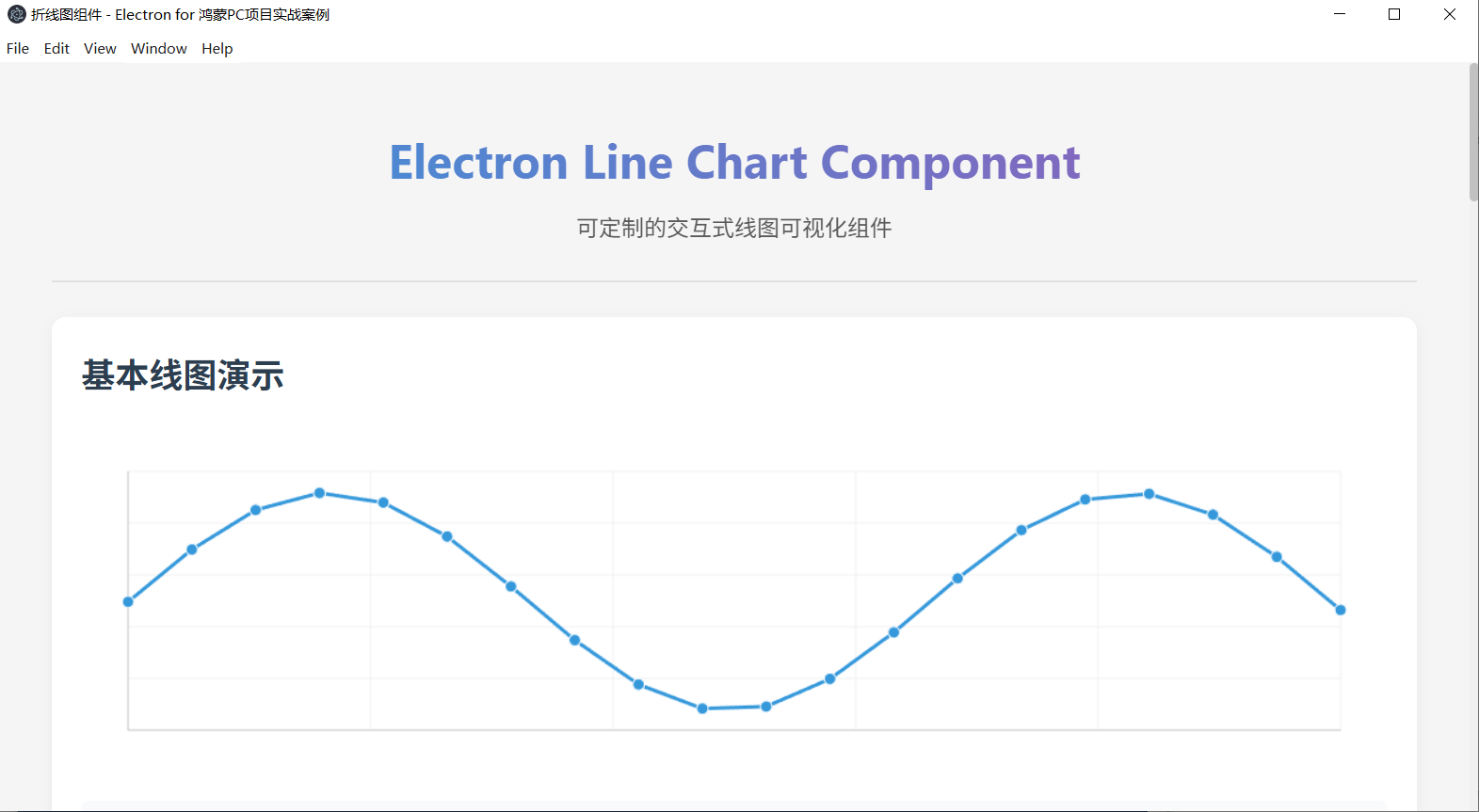

Electron for 鸿蒙PC项目实战—折线图组件

项目介绍

这是一个基于Electron和Canvas开发的线图可视化组件，专为初学者设计。该组件提供了丰富的数据可视化功能，包括多种数据类型展示、交互式操作、实时数据更新和样式定制等特性。

功能特点

多种数据类型：支持随机数据、线性增长、正弦波和指数增长等数据类型
样式定制：可自定义线条颜色、宽度、点大小等视觉属性
交互功能：支持数据点悬停提示、动态数据切换等交互操作
实时数据：支持实时数据更新和展示
多种图表样式：包括虚线、填充区域、渐变填充和平滑曲线等多种展示方式
响应式设计：适配不同屏幕尺寸，确保在各种设备上正常显示
深色主题支持：内置深色/浅色主题切换功能

技术实现

核心架构

主进程：负责应用窗口管理和数据生成
渲染进程：负责图表渲染和用户交互
IPC通信：通过预加载脚本安全地在主进程和渲染进程之间传递数据
Canvas绘图：使用原生Canvas API实现高性能图表渲染

关键功能模块

数据管理：生成、处理和转换各种类型的数据
图表渲染：实现多种样式的线图绘制
交互控制：处理用户输入和图表交互
实时更新：管理实时数据流和动态图表更新
样式系统：提供灵活的样式定制能力

代码结构

复制代码

91-line-chart/
├── main.js          # Electron主进程
├── preload.js       # 预加载脚本
├── index.html       # HTML模板
├── style.css        # 样式文件
├── renderer.js      # 渲染进程脚本
├── package.json     # 项目配置
└── README.md        # 项目文档

核心代码示例

LineChart类 - 图表渲染核心

javascript 复制代码

class LineChart {
  constructor(canvasId, options = {}) {
    this.canvas = document.getElementById(canvasId);
    this.ctx = this.canvas.getContext('2d');
    // 配置初始化...
  }

  // 设置数据
  setData(data) {
    // 数据处理逻辑...
  }

  // 绘制线条
  drawLine(data, color, width) {
    // 线条绘制逻辑...
  }

  // 绘制图表
  draw() {
    // 完整图表绘制...
  }

  // 其他方法...
}

数据生成与管理

javascript 复制代码

// 生成示例图表数据
function generateChartData(points = 20, type = 'random') {
  const data = [];

  switch (type) {
    case 'linear': // 线性增长数据
    case 'sin': // 正弦波数据
    case 'exponential': // 指数增长数据
    default: // 随机数据
      // 相应的数据生成逻辑...
  }

  return data;
}

使用方法

1. 安装依赖

bash 复制代码

npm install

2. 运行应用

bash 复制代码

npm start

3. 功能使用

数据类型切换：点击"随机数据"、"线性增长"、"正弦波"或"指数增长"按钮切换数据类型
调整数据点数量：通过输入框设置数据点数量
样式定制：调整线条颜色、宽度、点半径等属性
显示选项：切换显示/隐藏数据点和网格
实时数据：点击"开始实时更新"按钮启用实时数据更新

项目特点

模块化设计：采用面向对象的方式实现核心功能，便于维护和扩展
高性能渲染：使用Canvas API实现高效图表绘制
丰富的交互：支持数据点悬停、实时更新等交互功能
完整的动画：平滑的图表动画过渡效果
安全性考虑：通过contextBridge安全暴露API，遵循Electron最佳实践

扩展建议

添加更多图表类型（柱状图、饼图等）
实现数据导出功能（PNG、CSV）
增加图表缩放和平移功能
添加更复杂的数据分析功能
实现多图表联动

注意事项

实时数据更新可能会占用较多资源，长时间运行可能影响性能
对于大量数据点（超过100个），可能需要优化渲染性能
图表样式定制应遵循一定的视觉设计原则，确保图表的可读性
在不同分辨率的显示器上可能需要调整默认配置以获得最佳效果

鸿蒙PC适配改造指南

1. 环境准备

系统要求：Windows 10/11、8GB RAM以上、20GB可用空间
工具安装 ：

DevEco Studio 5.0+（安装鸿蒙SDK API 20+）
Node.js 18.x+

2. 获取Electron鸿蒙编译产物

登录Electron 鸿蒙官方仓库
下载Electron 34+版本的Release包（.zip格式）
解压到项目目录，确认electron/libs/arm64-v8a/下包含核心.so库

3. 部署应用代码

将Electron应用代码按以下目录结构放置：

plaintext 复制代码

web_engine/src/main/resources/resfile/resources/app/
├── main.js
├── package.json
└── src/
    ├── index.html
    ├── preload.js
    ├── renderer.js
    └── style.css

4. 配置与运行

打开项目：在DevEco Studio中打开ohos_hap目录
配置签名 ：

进入File → Project Structure → Signing Configs
自动生成调试签名或导入已有签名
连接设备 ：

启用鸿蒙设备开发者模式和USB调试
通过USB Type-C连接电脑
编译运行：点击Run按钮或按Shift+F10

5. 验证检查项

✅ 应用窗口正常显示
✅ 窗口大小可调整，响应式布局生效
✅ 控制台无"SysCap不匹配"或"找不到.so文件"错误
✅ 动画效果正常播放

跨平台兼容性

平台	适配策略	特殊处理
Windows	标准Electron运行	无特殊配置
macOS	标准Electron运行	保留dock图标激活逻辑
Linux	标准Electron运行	确保系统依赖库完整
鸿蒙PC	通过Electron鸿蒙适配层	禁用硬件加速，使用特定目录结构

鸿蒙开发调试技巧

1. 日志查看

在DevEco Studio的Log面板中过滤"Electron"关键词，查看应用运行日志和错误信息。

2. 常见问题解决

"SysCap不匹配"错误：检查module.json5中的reqSysCapabilities，只保留必要系统能力
"找不到.so文件"错误：确认arm64-v8a目录下四个核心库文件完整
窗口不显示：在main.js中添加app.disableHardwareAcceleration()
动画卡顿：简化CSS动画效果，减少重绘频率
