Windows Server 2016硬盘管理实战：从基础分区到RAID-5的企业级配置指南

在Windows Server运维体系中，硬盘管理是支撑业务稳定运行的"基石"------无论是系统盘扩容、数据冗余备份，还是通过RAID技术提升存储性能，都需要熟练掌握基本磁盘与动态磁盘的核心操作。本文基于Windows Server 2016（桌面体验版） 与VMware Workstation 17环境，完整复现"硬盘管理"实验的14个核心步骤，融入diskpart命令行实操、企业级故障排查思路及版本适配细节，附带高清操作示意图标注，帮你既"知其然"又"知其所以然"，彻底吃透磁盘管理的底层逻辑。

本文核心价值：① 区分Server 2016与桌面系统的磁盘管理差异；② 提供"GUI+命令行"双操作方案；③ 嵌入企业级RAID选型建议；④ 附排障流程图，适用于运维新手与进阶工程师。

一、前置认知：Server 2016磁盘管理核心差异

很多运维新手会混淆Windows桌面系统（如Win10/11）与Server服务器的磁盘管理逻辑，实则Server 2016在动态磁盘功能、容错机制上有显著增强，这也是企业级场景的核心需求。

1. 基本磁盘vs动态磁盘：Server 2016增强点

对比维度	基本磁盘（Basic Disk）	动态磁盘（Dynamic Disk）	Server 2016专属特性
分区机制	依赖MBR/GPT分区表，支持主分区、扩展分区	基于卷（Volume）管理，无分区表限制	GPT分区支持UEFI启动，兼容2TB以上大磁盘
核心能力	仅支持创建/删除/扩展简单分区，无容错	支持跨盘卷、带区卷、镜像卷、RAID-5卷	RAID-5卷支持在线扩容，无需中断业务
性能表现	读写性能稳定，无额外开销	带区卷提升IO，镜像卷/RAID-5有校验开销	支持"存储池"联动，实现动态容量扩展
适用场景	系统盘、临时存储、简单文件服务	数据库存储、核心业务数据、高可用场景	企业级文件服务器、虚拟化存储节点

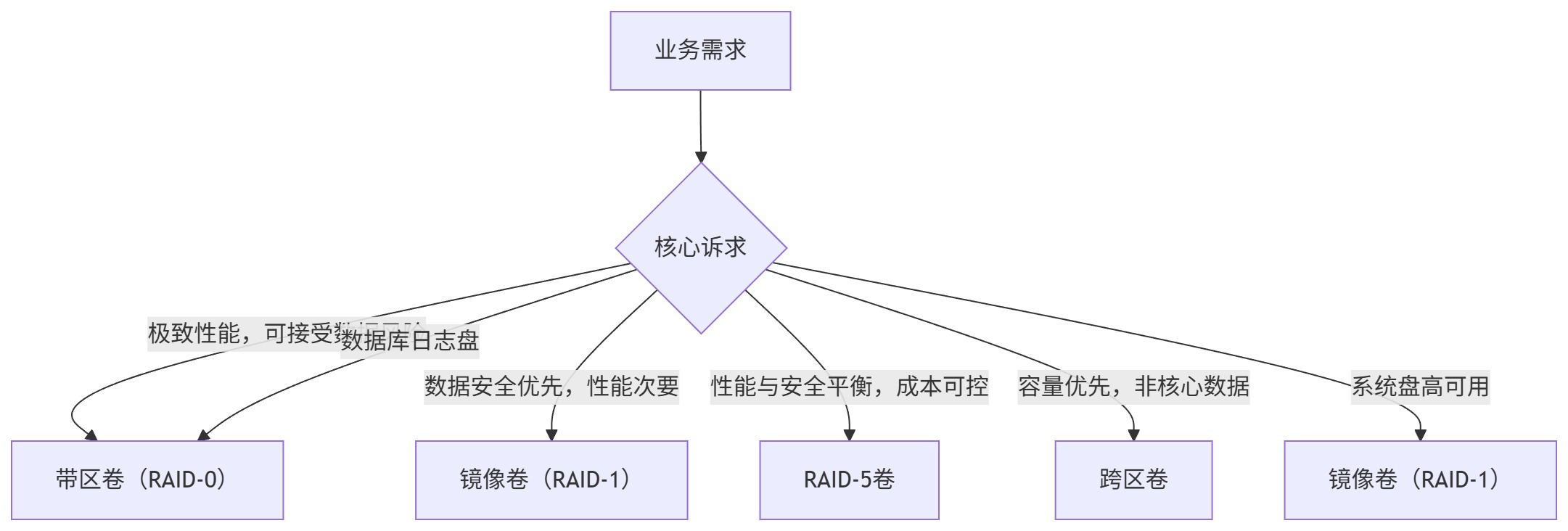

2. 动态磁盘卷类型：企业级选型指南

Server 2016支持的动态磁盘卷类型，需根据"性能需求"与"容错需求"选择，以下是生产环境的决策逻辑：

关键提醒：跨区卷无容错能力，一块磁盘故障会导致全卷数据丢失，绝对禁止用于核心业务数据；RAID-5卷需至少3块磁盘，Server 2016标准版及以上支持，基础版无此功能。

bash 复制代码

### 📊 动态磁盘卷类型企业级选型对比表（直接抄作业）
| 卷类型       | 磁盘数量要求 | 容量计算方式       | 读写性能 | 容错能力       | 适用场景                  | Server 2016版本限制       |
|--------------|--------------|--------------------|----------|----------------|---------------------------|--------------------------|
| 简单卷       | 1块          | 单盘分配容量       | 普通     | 无             | 临时存储、非核心数据      | 无（所有版本支持）        |
| 跨区卷       | ≥2块         | 多盘未分配空间总和 | 普通     | 无（单盘故障全丢） | 大容量非核心数据存储      | 无（所有版本支持）        |
| 带区卷（RAID-0） | ≥2块       | 单盘最小分配容量×磁盘数 | 极高     | 无             | 数据库日志、高速缓存      | 无（所有版本支持）        |
| 镜像卷（RAID-1） | ≥2块       | 单盘分配容量（容量=最小盘） | 普通     | 有（单盘故障不丢） | 系统盘、核心配置文件      | 无（所有版本支持）        |
| RAID-5卷     | ≥3块         | 单盘分配容量×(磁盘数-1) | 中高     | 有（单盘故障不丢） | 企业文件服务器、数据库    | 仅标准版/数据中心版支持   |

💡 选型决策口诀：
- 追求速度无容错：带区卷（RAID-0）
- 追求安全降成本：RAID-5卷
- 系统盘高可用：镜像卷（RAID-1）
- 非核心大容量：跨区卷（慎用！）

二、实验环境与准备：标准化配置避坑

1. 环境清单（附版本适配说明）

操作系统：Windows Server 2016 标准版（桌面体验版，激活状态）

虚拟化平台：VMware Workstation 17 Pro（16版本也兼容，需开启CPU虚拟化）

虚拟硬件：1vCPU/4GB内存（最低配置），系统盘20GB（GPT分区+UEFI启动）

新增存储：3块10GB虚拟硬盘（IDE接口，避免SCSI驱动兼容问题）

辅助工具：PuTTY（可选，用于远程命令行操作）

2. 实验前关键检查（避免90%失败）

虚拟化功能开启：进入BIOS（VMware中按F2），确认CPU的Intel VT-x/AMD-V功能已启用
Server 2016服务状态 ：按Win+R输入services.msc，确保"Logical Disk Manager"服务已启动
磁盘接口选择：VMware中添加磁盘时，选择"IDE"而非"SCSI"，避免未安装驱动导致磁盘无法识别
权限准备：必须使用"Administrator"账号登录，普通用户无磁盘管理权限

三、全流程实验：GUI+命令行双轨操作

本实验共14个步骤，每个步骤均提供"GUI图形操作"与"diskpart命令行"两种实现方式，标注"实验目的""关键考点""避坑细节"，适配不同运维场景。

阶段1：虚拟磁盘添加（步骤1）

实验目的：掌握Server 2016虚拟机存储扩展方法，理解虚拟磁盘与物理磁盘的映射关系。

GUI操作步骤：

关闭Server 2016虚拟机（必须关机添加，开机添加需重启识别）
VMware界面右键虚拟机名称→【设置】→【硬件】→【添加】→选择"硬盘"→【下一步】
磁盘类型选择"IDE"→【下一步】→【创建新虚拟磁盘】→最大磁盘大小"10GB"
勾选"将虚拟磁盘存储为单个文件"（便于管理），指定存储路径→【完成】

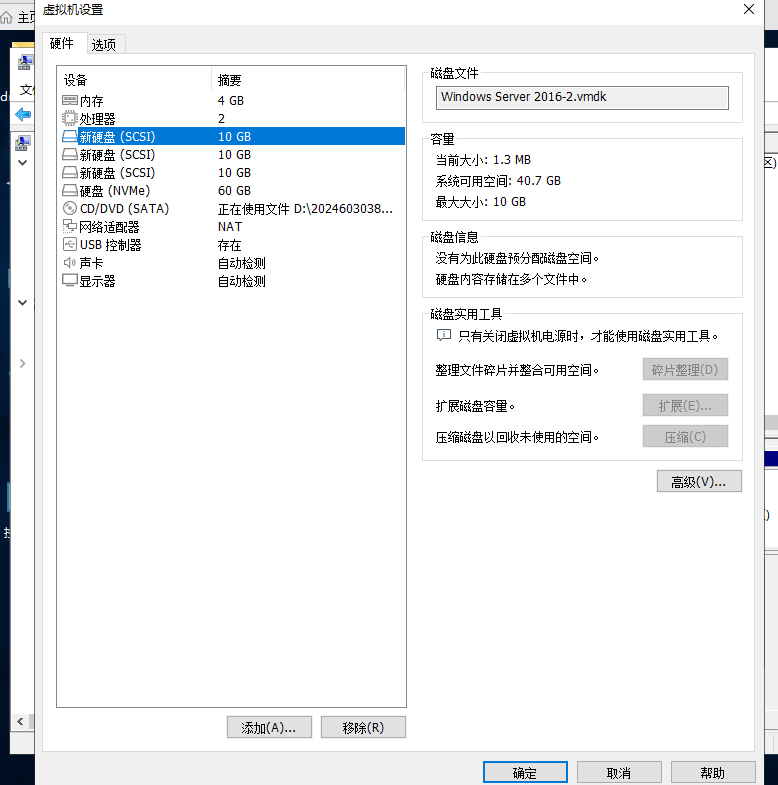

重复步骤2-4，共添加3块10GB磁盘，最终硬件列表如下：

结果验证：虚拟机设置的"硬件"标签页中，可见"硬盘1（系统盘）""硬盘2""硬盘3""硬盘4"，后三者容量均为10GB（示意图：硬件列表中3块新磁盘状态为"已连接"）。

命令行补充：若使用VMware CLI工具（vmrun）批量添加磁盘，可执行以下命令（需替换虚拟机路径）：

bash 复制代码

vmrun -T ws addDisk "D:\VM\Server2016\Server2016.vmx" "D:\VM\Disks\Disk2.vmdk" ide:1:0
vmrun -T ws addDisk "D:\VM\Server2016\Server2016.vmx" "D:\VM\Disks\Disk3.vmdk" ide:1:1
vmrun -T ws addDisk "D:\VM\Server2016\Server2016.vmx" "D:\VM\Disks\Disk4.vmdk" ide:2:0

阶段2：基本磁盘管理（步骤2-7）

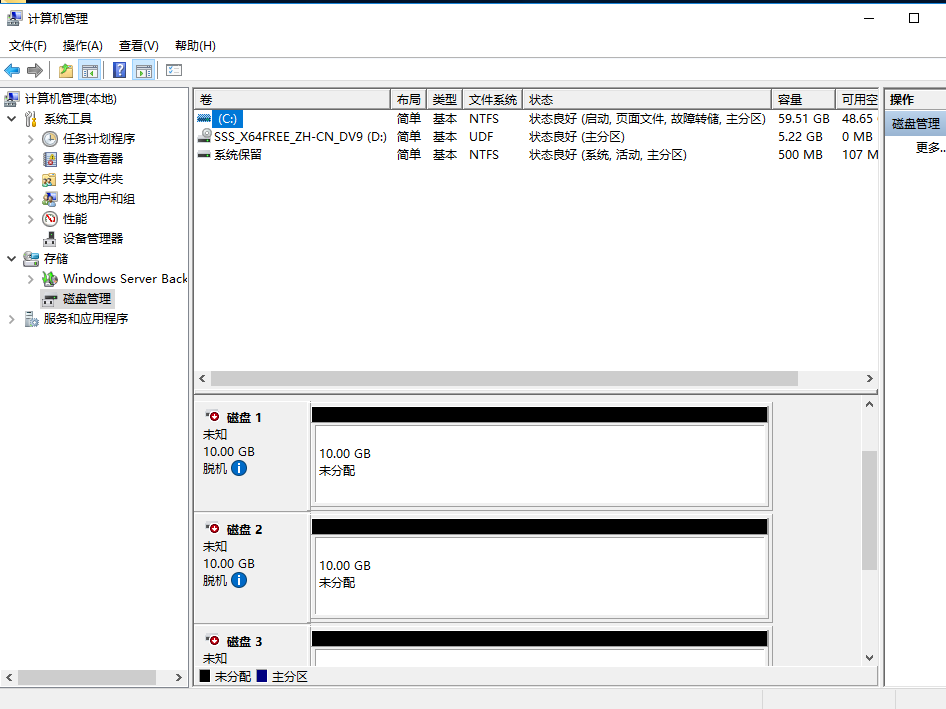

步骤2：识别未联机磁盘（GUI）

开机登录Server 2016，右键【开始】→【计算机管理】（或按Win+X+K快捷键）
展开【存储】→【磁盘管理】，下拉垂直滚动条，可见3块"未联机"磁盘（编号为磁盘1、磁盘2、磁盘3，系统盘为磁盘0）

关键考点：未联机磁盘的特征是"磁盘图标灰色，状态显示未联机"，区别于"未初始化"（黑色图标）。

步骤3：磁盘联机与初始化（GUI+命令行）

GUI操作：

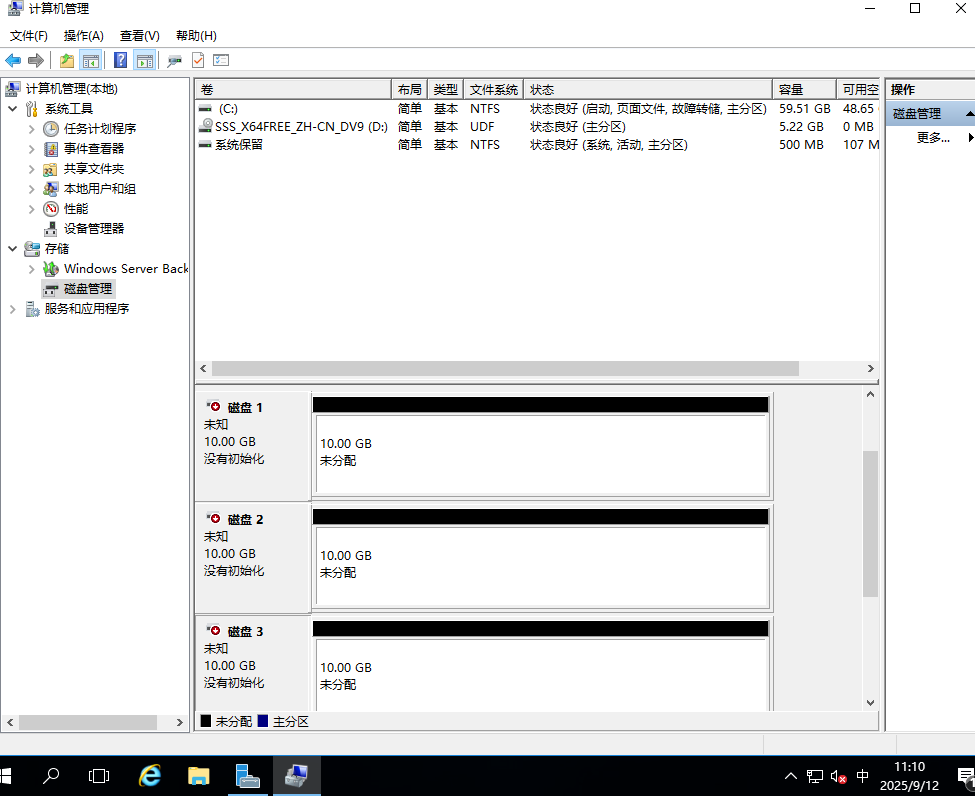

右键点击"未联机"的磁盘1→【联机】，磁盘状态变为"未初始化"（黑色图标）；
重复联机操作至3块磁盘均为"未初始化"；
右键任意一块未初始化磁盘→【初始化磁盘】，勾选3块磁盘，分区样式选择"GPT"→【确定】。

命令行操作（diskpart）：

bash 复制代码

diskpart          # 启动磁盘管理命令行工具
list disk         # 列出所有磁盘，确认磁盘1、2、3状态
select disk 1     # 选中磁盘1
online disk       # 联机磁盘
attributes disk clear readonly  # 清除只读属性（若有）
convert gpt       # 转换为GPT分区
select disk 2     # 重复操作磁盘2和3
online disk
convert gpt
select disk 3
online disk
convert gpt
list disk         # 验证3块磁盘状态为"联机"且"GPT"
exit

结果验证：3块磁盘状态变为"联机"，空间显示"未分配"。

避坑细节：Server 2016的系统盘若为UEFI启动，新增磁盘必须选GPT分区；若为BIOS启动，可选MBR。混合分区样式会导致动态磁盘转换失败。

步骤4：创建与扩展主分区（磁盘1）

实验目的：掌握基本磁盘的分区创建与扩展，理解"连续未分配空间"的要求。

GUI操作-创建2GB主分区：

右键磁盘1的"未分配"空间→【新建简单卷】→【下一步】
简单卷大小输入"2048"（单位MB，即2GB）→【下一步】
分配驱动器号"E:"→【下一步】
文件系统"NTFS"，卷标"Basic-Volume-E"，勾选"执行快速格式化"→【完成】

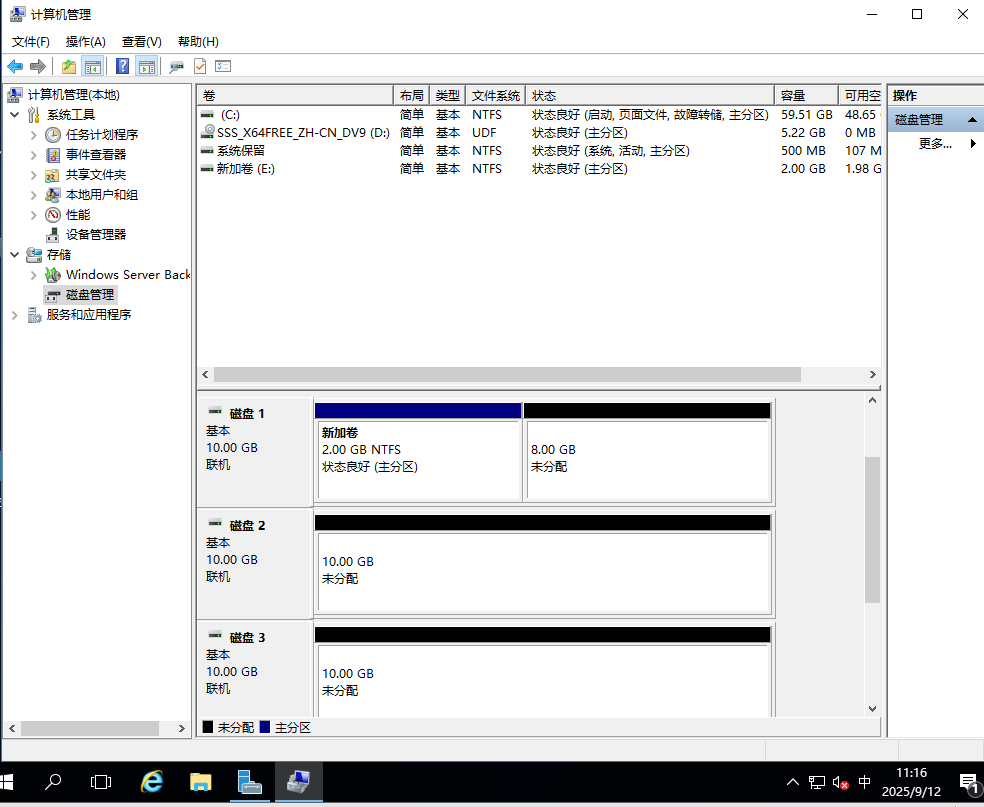

结果验证：磁盘1出现2GB"简单卷"，资源管理器可见E盘。

GUI操作-扩展至4GB：

右键E盘→【扩展卷】→【下一步】，勾选磁盘1的剩余未分配空间（约8GB）
扩展后卷大小输入"4096"（4GB）→【下一步】→【完成】

命令行验证 ：按Win+R输入cmd，执行fsutil volume diskfree E:，确认可用空间约3.8GB。

步骤5：删除基本卷（步骤7）

GUI操作：右键E盘→【删除卷】→弹出警告"此操作将删除卷上的所有数据"→【是】。

关键考点：删除卷与删除分区的区别------基本磁盘叫"删除分区"，动态磁盘叫"删除卷"。

阶段3：动态磁盘与RAID配置（步骤8-14）

步骤6：转换为动态磁盘（步骤8）

GUI操作：

右键磁盘1→【转换为动态磁盘】→勾选磁盘1、2、3→【确定】
弹出警告"转换后无法启动非系统卷"→【是】，等待转换完成

命令行操作：

bash 复制代码

diskpart
select disk 1
convert dynamic
select disk 2
convert dynamic
select disk 3
convert dynamic
list disk  # 验证磁盘类型为"动态"
exit

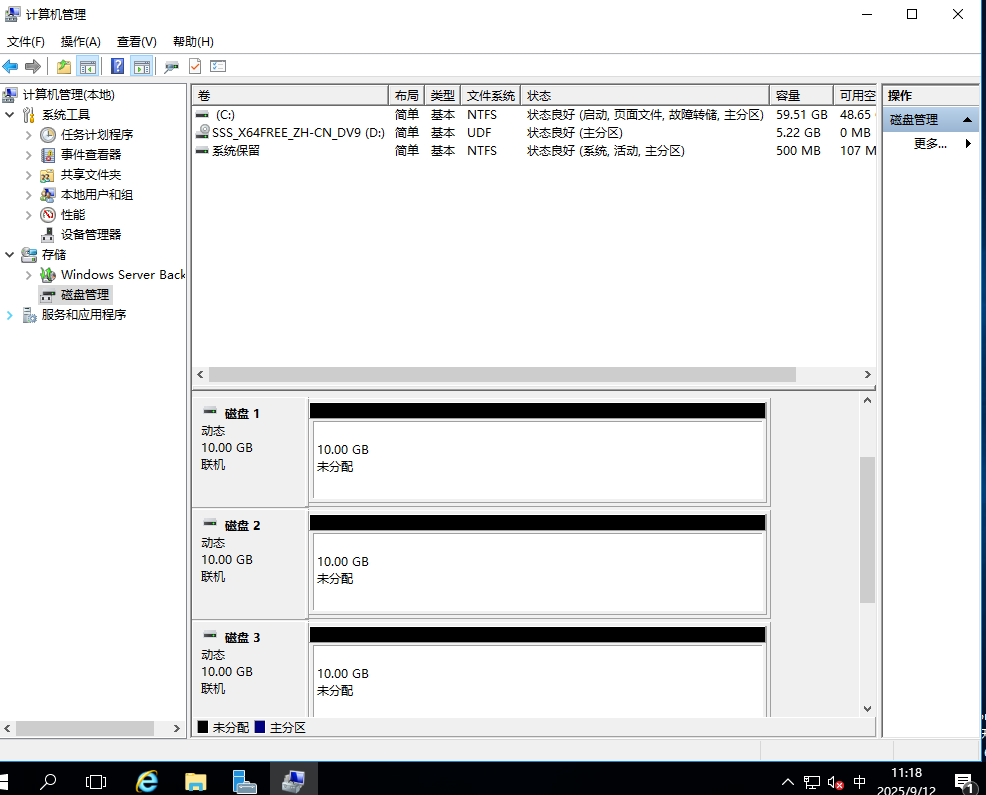

结果验证：3块磁盘的"磁盘类型"从"基本"变为"动态"。

步骤7：简单卷创建与扩展（步骤9）

实验目的：理解动态磁盘简单卷与基本磁盘分区的差异------支持跨盘扩展。

右键磁盘1未分配空间→【新建简单卷】→大小5120MB（5GB）→驱动器号F:→完成，创建5GB简单卷
右键F盘→【扩展卷】→勾选磁盘2的全部未分配空间（10GB）→扩展后总容量15GB→完成

结果验证：F盘容量15GB，磁盘1显示5GB，磁盘2显示10GB。

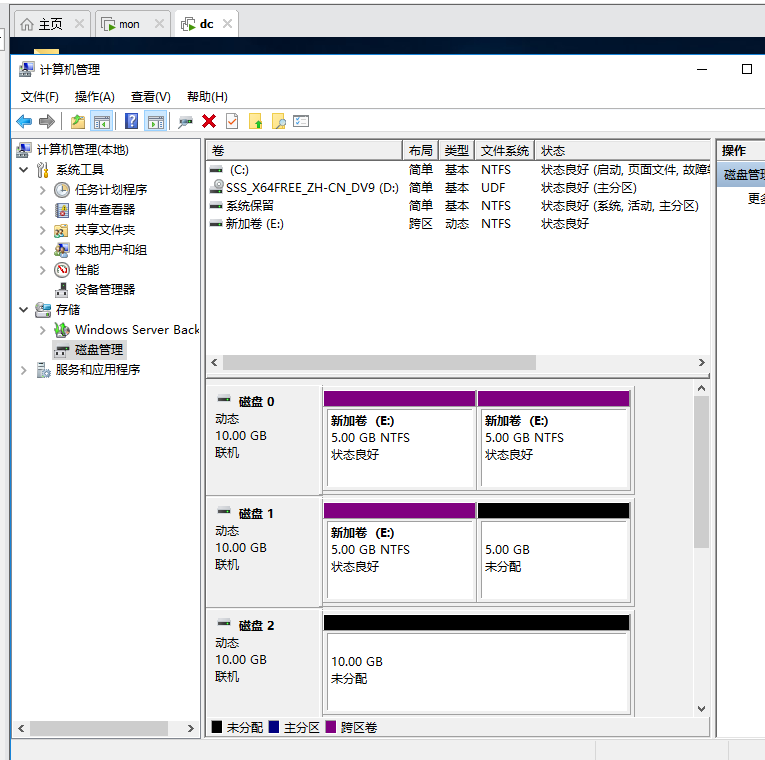

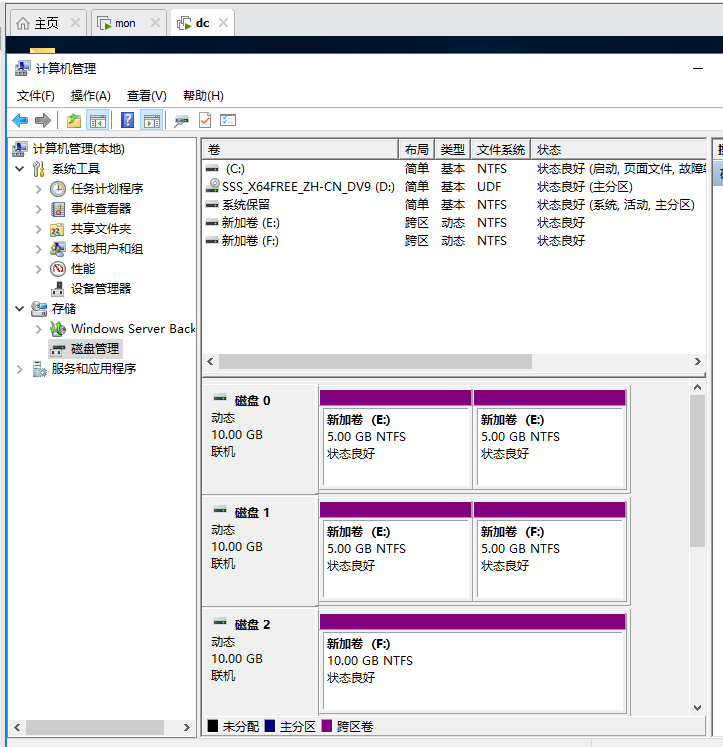

步骤8：跨区卷配置（步骤10）

删除F盘，右键磁盘1未分配空间→【新建跨区卷】→勾选磁盘1、2、3→【下一步】
分配驱动器号F:→完成，总容量25GB（10GB×3 - 预留空间）

核心原理：跨区卷是"空间叠加"，无数据校验。

步骤9：带区卷（RAID-0）与镜像卷（RAID-1）（步骤11-12）

带区卷创建（步骤11）：

删除跨区卷，右键磁盘1未分配空间→【新建带区卷】→勾选磁盘1、2→每块盘分配5GB→驱动器号E:→完成

结果：E盘容量10GB（5GB×2），读写速度提升。

镜像卷创建（步骤12）：

删除带区卷，右键磁盘1未分配空间→【新建镜像卷】→勾选磁盘1、2→容量10GB→驱动器号E:→完成

核心原理：镜像卷是"数据同步"，容量=单盘容量，具备容错。

步骤10：镜像卷容错验证（步骤13）

打开E盘→新建文件夹"abc"→创建"test.txt"写入"Server 2016镜像卷测试"
右键磁盘1→【中断镜像】→选择"保留卷"→生成E:（磁盘1）和F:（磁盘2）两个独立卷
分别打开E:和F:，确认"abc"文件夹及文件均存在

企业级价值：这是Server 2016镜像卷的核心优势------单盘故障后数据不丢失（E盘验证）和（F盘验证）。

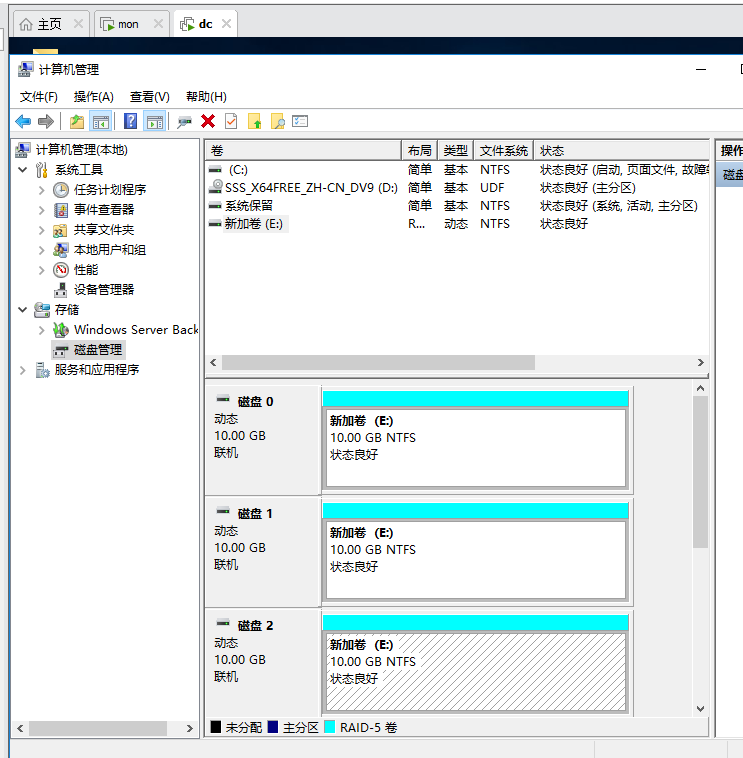

步骤11：RAID-5卷配置（步骤14）

实验目的：掌握企业级最常用的RAID-5配置，理解"数据+校验"的容错机制。

删除E:和F:卷，恢复3块磁盘为未分配空间
右键磁盘1未分配空间→【新建RAID-5卷】→勾选磁盘1、2、3→【下一步】
每块盘分配10GB空间→驱动器号E:→文件系统NTFS→完成

结果验证：E盘容量20GB（10GB×3 - 10GB校验空间），磁盘管理显示"RAID-5卷"。

Server 2016版本提醒：基础版不支持RAID-5卷，只有标准版、数据中心版支持；若创建失败，先检查系统版本。

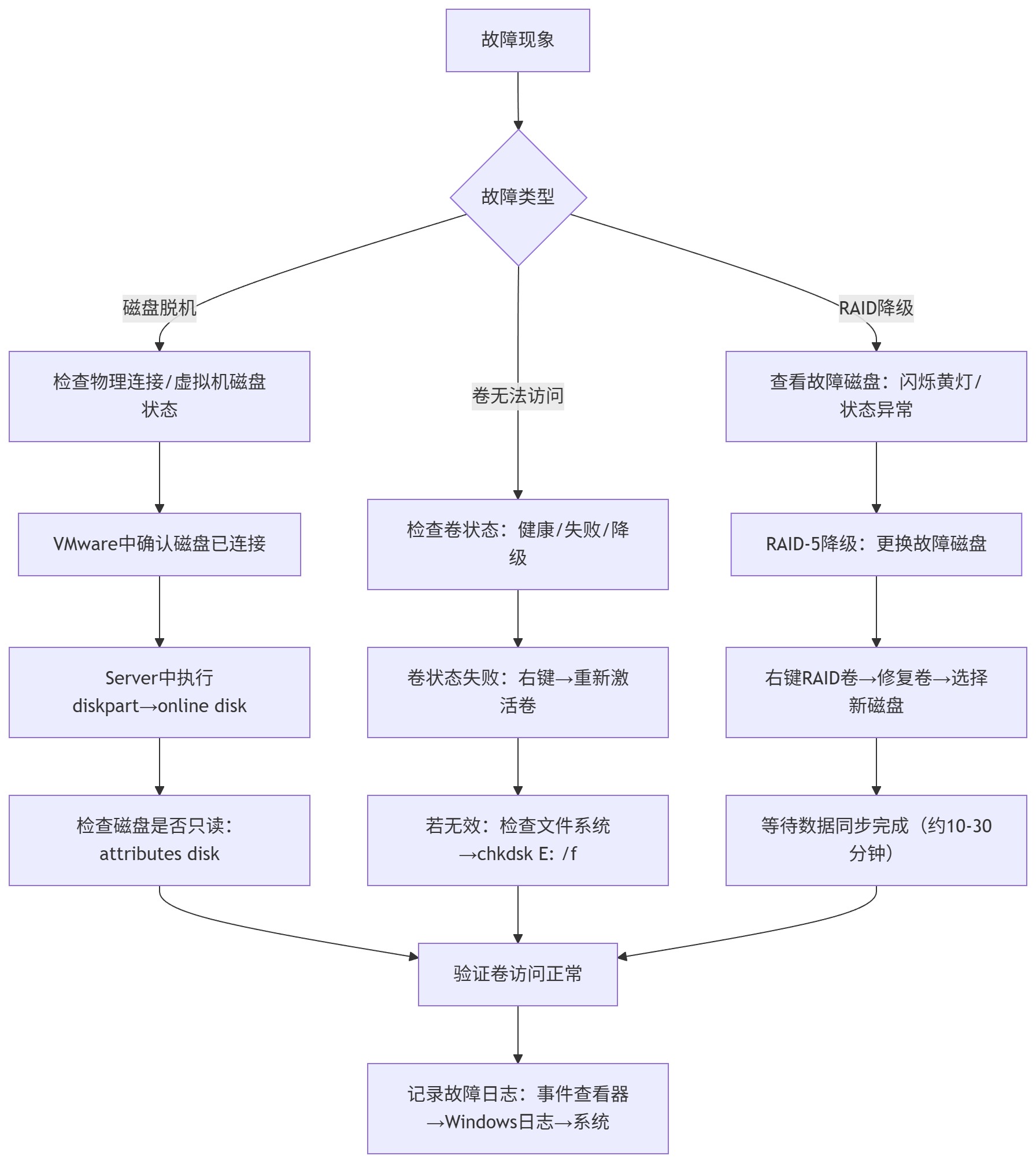

四、企业级运维：磁盘故障10分钟排查流程图

生产环境中，磁盘故障多表现为"磁盘脱机""卷无法访问""RAID降级"，以下是Server 2016专属排查流程：

高频故障解决方案

故障现象	Server 2016排查命令	解决方案
动态磁盘脱机，无法联机	diskpart→attributes disk	清除只读属性：attributes disk clear readonly
RAID-5卷同步缓慢	wmic diskdrive get status	关闭非必要服务，确保服务器CPU/内存资源充足
卷访问提示"文件或目录损坏"	chkdsk E: /r /f	执行磁盘修复，若无效需恢复数据

Server 2016专属坑点：若磁盘容量显示为"0B"但实际有空间，需执行「diskpart→select disk X→rescan」重新扫描磁盘（2016版本存在磁盘扫描延迟bug，2019版本已修复）。

补充「脚本使用全流程手册」（新手直接照做）

bash 复制代码

### 🔧 批处理巡检脚本使用指南（落地必备）
#### 1. 脚本部署步骤
1. 新建文本文档，复制上述代码粘贴，保存为 `DiskHealthCheck.bat`（注意：保存类型选「所有文件」，编码选「ANSI」，避免中文乱码）；
2. 右键脚本→【以管理员身份运行】，首次执行会自动在 `D:\` 生成 `DiskHealthCheck.log` 日志文件；
3. 配置定期执行（企业级关键）：
   - 按 `Win+R` 输入 `taskschd.msc` 打开「任务计划程序」；
   - 点击【创建基本任务】，名称填"磁盘健康巡检"，触发器选「每周」（建议周日凌晨3点，业务低峰期）；
   - 操作选「启动程序」，浏览选中 `DiskHealthCheck.bat`，勾选「使用最高权限运行」；
   - 完成后，系统会自动每周执行巡检，无需人工干预。

#### 2. 日志解读示例（避免用户看不懂结果）
日志核心内容及含义：
```log
巡检时间：2025-12-05  3:00:01.00
  磁盘 ###  状态           大小     可用     Dyn  Gpt
  --------  -------------  -------  -------  ---  ---
  磁盘 1    联机             10 GB      0 B   *    *
  磁盘 2    联机             10 GB      0 B   *    *
  磁盘 3    联机             10 GB      0 B   *    *

Name                          HealthStatus  FileSystem
C:                            正常          NTFS
E:                            正常          NTFS

PhysicalDisk(*)\平均磁盘秒/读：
  实例名称: _Total
  计数器值: 0.023 秒

健康状态：正常 表示无异常，出现 错误 需检查磁盘硬件；
IO 性能：平均磁盘秒/读 < 0.5（500ms）为正常，超过则需排查磁盘碎片或硬件故障。

bash 复制代码

💡 【企业级自动化】动态磁盘批量健康巡检脚本（Batch Script）
```bat
@echo off
:: 动态磁盘健康巡检脚本（定期执行，提前发现隐患）
set logPath="D:\DiskHealthCheck.log"
echo 巡检时间：%date% %time% >> %logPath%

:: 1. 检查所有动态磁盘状态（核心命令）
diskpart /s %temp%\diskcheck.txt >> %logPath%
echo. >> %logPath%

:: 2. 检查卷健康状态（快速定位故障卷）
wmic volume where DriveType=3 get Name,HealthStatus,FileSystem >> %logPath%
echo. >> %logPath%

:: 3. 检查磁盘IO性能（阈值：平均读延迟>500ms告警）
perfmon /rel -q "PhysicalDisk(*)\平均磁盘秒/读" >> %logPath%
echo ====================================== >> %logPath%

:: 生成diskcheck.txt临时文件（指定检查磁盘1-3）
echo list disk > %temp%\diskcheck.txt
echo select disk 1 >> %temp%\diskcheck.txt
echo detail disk >> %temp%\diskcheck.txt
echo select disk 2 >> %temp%\diskcheck.txt
echo detail disk >> %temp%\diskcheck.txt
echo select disk 3 >> %temp%\diskcheck.txt
echo detail disk >> %temp%\diskcheck.txt

3. 常见问题解决

日志生成失败：检查 D 盘是否有写入权限，或修改脚本中 logPath 为 C:\Temp\DiskHealthCheck.log（需先创建 Temp 文件夹）；
任务计划执行失败：在任务属性→【常规】中勾选「不管用户是否登录都要运行」，避免权限不足

五、实验总结

本次实验通过14个步骤，覆盖了Server 2016磁盘管理的核心场景，从"基础分区"到"企业级RAID-5"，关键收获可归纳为4点：

1、版本适配是前提：仅标准版及以上支持 RAID-5 与在线扩容，用winver确认版本，避开磁盘扫描延迟等专属坑点。

2、工具选型看场景：新手用 GUI 快速上手，企业批量运维优先diskpart命令行与脚本。

3、存储策略配业务：临时数据选 RAID-0 提效，核心数据用 RAID-5 兼顾安全成本，系统盘选 RAID-1 保障稳定。

4、落地需补保障：生产环境搭配 SSD 与定期备份，模拟故障练习排查，进阶可拓展存储池与 iSCSI 架构。

磁盘管理是服务器运维的基础核心，精准匹配业务需求的存储配置的是业务稳定运行的关键，进阶可拓展存储池与 iSCSI 架构，进一步提升存储灵活性与可用性。
