RS485作为工业通信领域的标杆技术，凭借抗干扰强、传输距离远、支持多节点组网等优势，已深度渗透到智能制造、楼宇自控、智慧农业等关键场景。然而在复杂的工业环境中，通信中断、数据丢包、误码率超标等问题频发，成为影响系统稳定性的主要瓶颈。据现场统计，RS485通信故障中物理层问题占比65%，协议层占20%，环境干扰占15%。本文基于实战经验，系统梳理故障排查逻辑，结合典型案例拆解核心问题，提供一套标准化的排查与优化方案，帮助工程师快速定位并解决问题。
一、RS485通信系统的三层架构与故障本质
要高效排查故障，首先需理解RS485通信的底层逻辑。一个完整的RS485系统由物理层、链路层和应用层构成，各层级相互关联，任一环节失效都会导致通信中断。

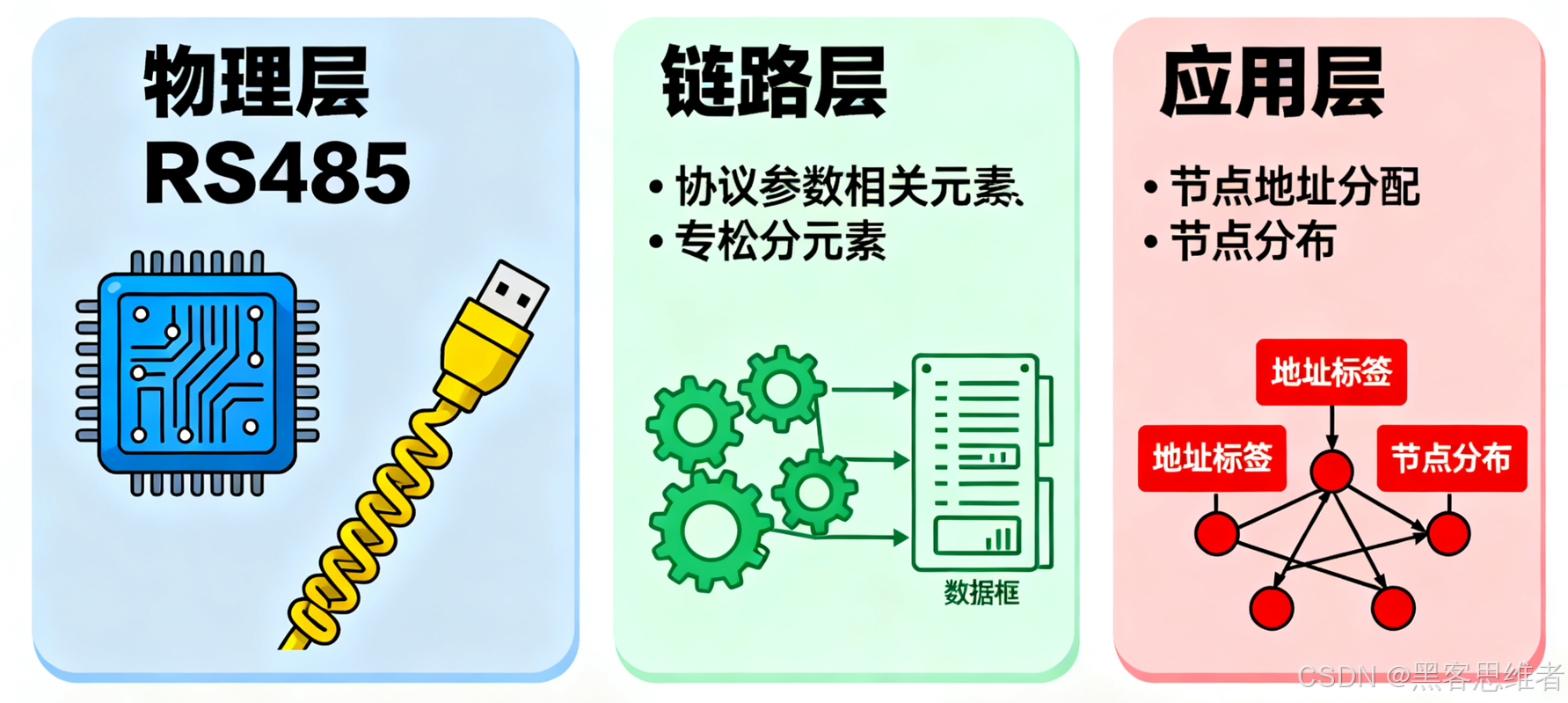

1.1 三层架构的核心作用
- 物理层：作为信号传输的"硬件载体"，包含RS485芯片、传输线缆、终端电阻、防护器件和电源接地系统。其核心功能是通过A、B两根信号线的差分电压（V_A - V_B ≥+200mV为逻辑1，≤-200mV为逻辑0）实现数据传输，抗共模干扰能力是其可靠性的关键。
- 链路层：负责数据的"打包"与传输规则定义，包括波特率、数据位、停止位、校验方式等协议参数，确保发送端与接收端的数据格式一致。
- 应用层：管控多节点的通信秩序，包括节点地址分配、主从轮询逻辑、数据交互协议（如Modbus），避免多设备同时发送导致的总线冲突。
1.2 故障的本质的层级断裂
通信失败本质是某一层级的"链路断裂"：物理层的信号失真会导致数据无法有效传输，链路层的参数不匹配会让接收端无法解析数据，应用层的地址冲突会造成数据交互混乱。排查时需遵循"物理层优先"原则，因为硬件问题的排查成本最低、见效最快。
二、分场景故障特征与核心原因
不同应用场景的环境差异，导致RS485故障呈现显著的"场景特异性"。掌握各场景的故障特点，能快速缩小排查范围。
2.1 工业车间场景：强电磁干扰引发的间歇性故障
工业车间中的电机、变频器、焊接设备会产生10kHz-1GHz的宽频电磁辐射，是RS485故障的主要诱因。
- 典型特征：电机启动/停止时通信中断，稳定运行后恢复；靠近干扰源的节点先失效，远端节点可能正常；示波器显示A、B线有幅度≥1V的高频振荡。
- 核心原因 ：电磁耦合在总线产生共模噪声，当噪声超过200mV时，接收器会误判逻辑状态。某汽车焊接车间测试显示，未做防护的RS485总线在焊机工作时，误码率可达10⁻³，远超工业级要求的10⁻⁸。
2.2 长距离传输场景：信号衰减与反射导致的稳定性下降
在智慧农业、油气管道等长距离场景（≥500米），故障多与信号传输特性相关。
- 典型特征：距离越远通信越不稳定，100米内正常、500米后频繁丢包；传输速率敏感，9600bps时基本正常，115200bps时完全中断；信号上升沿变缓（≥10μs），过冲与振荡明显。
- 核心原因：RS485信号衰减与传输速率、线缆长度正相关，1Mbps速率下1200米的衰减可达20dB（信号幅度降至1/10）；未加终端电阻或阻抗不匹配时，反射信号与原信号叠加会导致波形"崩塌"，超出判决阈值。
2.3 多节点密集场景：负载过载与地址冲突引发的通信混乱
智能楼宇、电力配电等场景常需连接32个以上节点，故障多与总线负载和地址管理相关。
- 典型特征：节点数超过32个后故障率显著上升；接收端数据"张冠李戴"，帧内容与发送端不一致；某节点异常后整个总线锁死，无任何信号传输。
- 核心原因：标准RS485芯片仅支持32个节点，超负载会导致信号幅度不足；多节点使用同一地址会引发"同时应答"，造成总线电平紊乱。
2.4 电源波动场景：电压异常导致的周期性中断
光伏电站、气象监测等户外场景依赖电池或不稳定电源供电，故障与电压特性紧密相关。
- 典型特征：上电初期正常，工作一段时间后中断；电池电压降至3.0V以下时失效；部分节点的RS485芯片温度异常升高（≥85℃）。
- 核心原因：工业级RS485芯片的工作电压范围为4.5-5.5V，电压跌落至4V以下时，驱动器输出差分电压低于500mV，抗干扰能力急剧下降；电源纹波过大（≥100mV）或过压会直接损坏芯片。
三、12类核心故障的深度解析与检测方法
结合三层架构，RS485通信故障可分为物理层、协议层和环境干扰三大类，每类故障都有明确的技术特征和检测手段。
3.1 物理层故障（占比65%）：硬件链路的直接失效
物理层故障是最常见的问题，需借助万用表、示波器等工具快速验证。
1. RS485芯片损坏
- 诱因：过压（12V误接入5V芯片）、过流（总线短路未限流）、ESD冲击（人体静电未防护）。
- 特征：芯片A/B脚输出固定电平（如A=5V、B=0V或A=B），无法随DE控制端切换状态；电源脚与地之间电阻≤100Ω（正常应≥1kΩ），表明内部短路。
- 检测方法：替换法最直接，将疑似故障节点的芯片更换为同型号新芯片，若通信恢复则确认故障。
2. 线缆断路或短路
- 诱因：布线时机械损伤、接头氧化、户外场景鼠咬。
- 特征：总线完全中断（断路时A、B线电压均为0V）；某节点接入后总线瘫痪（短路时A、B线电压被拉低至0-1V）。
- 检测方法：用万用表通断档测量线缆两端A-A、B-B、地-地的连通性（断路检测）；测量A与B、A与地、B与地之间电阻，≤100Ω则为短路。
3. 终端电阻缺失或阻值错误
- 诱因：设计时省略终端电阻、焊接错误（用1kΩ替代120Ω）、仅单端添加电阻。
- 特征：信号反射导致波形振荡，高速/长距离时更明显；通信时好时坏，速率越高越不稳定。
- 原理：终端电阻需匹配双绞线特性阻抗（120Ω），缺失时信号到达总线末端会反射回源端，与后续信号叠加形成"驻波"。
4. 上拉/下拉电阻缺失
- 诱因：简化设计时省略电阻，或阻值过大（用100kΩ替代10kΩ）。
- 特征：总线空闲时A、B线电压接近（差值≤100mV），接收器输出随机电平；轻载（节点数≤5）时可能正常，重载时频繁误码。
- 原理：上拉（A接电源）/下拉（B接地）电阻能在总线空闲时提供稳定差分电压（≥500mV），避免A、B线因寄生电容处于"悬浮"状态。
5. DE控制端设计错误
- 诱因：DE端未默认下拉（复位时MCU I/O口输出高电平，导致芯片误发送）、DE与RE端未短接（半双工时需短接实现收发切换）、控制信号延迟过大。
- 特征：总线持续被某一节点占用，其他节点无法发送；或发送的帧不完整（前几个字节丢失）。
- 原理：半双工通信中，DE端高电平为发送状态，低电平为接收状态，若DE持续高电平，该节点会一直占用总线。
6. 电源与接地问题
- 诱因：多节点地电位差过大（超过1V）、电源纹波超标（≥100mV）、未隔离导致地环路。
- 特征：通信时断时续，接地松动后中断；示波器测量A、B线共模电压超过2V。
- 原理：地电位差会转化为共模干扰，超过芯片共模抑制范围（通常±7V）时，差分信号会被"淹没"。
3.2 协议层故障（占比20%）：数据交互规则不匹配
协议层故障源于软件配置或数据格式冲突，需结合串口调试工具排查。
7. 波特率不匹配
- 诱因：主从节点波特率设置不一致（如主站9600bps，从站115200bps）、晶振精度不足导致实际波特率偏差超过3%。
- 特征：接收端收到乱码（如0x00、0xFF）或完全收不到数据；示波器观察位宽与标准值偏差超过10%。
- 原理：异步通信中，接收端通过波特率计算采样时刻，偏差超过5%会导致采样点落入相邻位区间。
8. 帧格式错误
- 诱因：数据位、停止位、校验位设置不一致（如主站8N1，从站8E1）、帧头/帧尾定义冲突、数据长度超过芯片缓冲区。
- 特征：接收端能收到数据但校验失败（如CRC错误）；仅部分帧能被正确解析。
- 示例：主站采用"1起始位+8数据位+1停止位+无校验"，从站设置为"8数据位+1校验位+1停止位"，从站会将主站的停止位误判为校验位，导致整帧错误。
9. 节点地址冲突
- 诱因：多节点设置相同地址、地址未初始化（默认全为0x00）、主站轮询地址超出从站范围。
- 特征：主站查询后总线上出现叠加的应答信号（波形杂乱）；应答数据与预期不符。
- 原理：主从通信中，地址是从站的唯一标识，多节点地址相同会导致同时应答，引发数据冲突。
3.3 环境干扰（占比15%）：外部因素的隐蔽破坏
环境干扰问题隐蔽性强，需结合电磁兼容知识和专用工具排查。
10. 电磁干扰（EMI）
- 诱因：附近有变频器（300kHz-3MHz干扰）、电机（启动浪涌）、高压线路（感应共模电压）。
- 特征：干扰源工作时通信中断，停止后恢复；A、B线有幅度≥300mV的高频毛刺，与干扰源频率一致。
11. 信号反射与衰减
- 诱因：传输速率与距离不匹配（如10Mbps在100米线缆传输）、线缆质量差（非双绞线或屏蔽层未接地）、星型拓扑连接。
- 特征：距离越远误码率越高；信号上升沿过缓（≥10μs）；终端电阻两端电压差随距离增加而减小。
12. 线缆与连接器问题
- 诱因：用非屏蔽双绞线（UTP）替代屏蔽双绞线（STP）、线缆阻抗不匹配（如75Ω同轴电缆替代120Ω双绞线）、连接器接触不良。
- 特征：晃动线缆时通信时断时续；屏蔽层未接地时，靠近手机等设备会通信异常。
四、标准化排查流程与工具应用
排查故障需遵循"先物理层，后协议层；先硬件，后软件；先局部，后整体"的原则，结合专业工具逐步缩小范围。
4.1 必备检测工具及使用场景
| 工具 | 核心作用 | 典型检测场景 |
|---|---|---|
| 万用表 | 测量电压、电阻、通断 | 芯片电源是否正常（4.5-5.5V）、线缆短路/断路、终端电阻阻值（120Ω±10%） |
| 示波器（带差分探头） | 观察波形、电压差、反射/振荡 | 空闲时电压差≥500mV、信号过冲≤30%、是否有干扰毛刺 |
| 串口调试助手（如SSCOM） | 发送/接收数据，验证协议交互 | 单节点通信测试、波特率/帧格式匹配验证 |
| 总线分析仪 | 实时抓包，解析帧结构和错误 | 多节点冲突帧检测、错误类型识别（CRC错/格式错） |
| 频谱分析仪 | 测量干扰频率和强度 | 电磁干扰源定位 |
| 热像仪 | 检测芯片温度异常 | 识别过流导致的芯片发热（≥85℃） |
4.2 五步标准化排查流程
步骤1：单节点基础测试（隔离法）
- 操作：断开总线上所有节点，仅保留主站和一个从站（距离≤1米，用短线缆连接），发送最简单指令（如读取从站地址）。
- 目的：验证单个节点的硬件是否正常，排除多节点协同问题。
- 判断：若单节点通信正常，说明问题在多节点交互或总线环境；若仍失败，聚焦该节点的芯片、电源、DE控制端。
步骤2：物理层参数测量
- 电源测量：用万用表测RS485芯片VCC脚电压（4.5-5.5V），示波器AC耦合测纹波（≤50mV）。
- 终端电阻测量：断电状态下，测总线两端A、B线之间电阻（120Ω±10%，双终端时约60Ω）。
- 空闲电压测量：总线空闲时，示波器测A、B线电压差（≥500mV，A线电压高于B线）。
- 芯片状态测量：DE=0时，A、B脚应呈高阻态；DE=1时，应输出与发送数据一致的差分信号。
步骤3：信号完整性测试
- 波形观察：用示波器发送固定数据（如0x55，即01010101），检查上升沿/下降沿时间（≤1μs@1Mbps）、过冲幅度（≤30%）、信号幅度（≥500mV）。
- 反射检测：若波形有超过3个周期的振荡，说明终端电阻缺失或位置错误。
步骤4：协议层验证
- 波特率匹配：示波器测量一个位的时间（如9600bps时位宽约104μs），与理论值偏差≤5%。
- 帧格式验证：用串口调试助手发送固定帧，观察从站是否正确应答，CRC校验是否通过。
- 地址冲突检测：主站依次轮询各地址，记录每个地址的应答是否唯一。
步骤5：环境干扰排查
- 干扰源定位：用频谱分析仪扫描30MHz-1GHz频段，寻找强度超过30dBμV/m的辐射源，对比附近设备工作频率。
- 接地测试：万用表测不同节点地之间电压（≤100mV），过大则需检查单点接地是否规范。
- 线缆测试：用线缆测试仪测特性阻抗（100-150Ω）、100米@1MHz衰减（≤2dB）。
五、典型案例分析与解决方案
理论结合实践才能真正掌握故障排查技巧，以下四个典型案例涵盖了最常见的应用场景。
案例1：工业车间电机启动时通信中断
- 现象：生产线RS485总线连接10个温度传感器，电机启动时通信中断3-5秒后自动恢复，稳定运行时正常。
- 排查过程 ：
- 单节点测试正常，排除硬件损坏；
- 示波器观察发现，电机启动时A、B线有500mV、500kHz的高频毛刺，与电机PWM频率一致；
- 断开电机电源后通信恢复，确认电磁干扰为故障根源。
- 解决方案 ：
- 硬件：RS485接口添加"共模电感（500μH）+ TVS二极管（SMBJ6.5A）"防护电路，线缆更换为双层屏蔽双绞线（屏蔽层单端接地）；
- 布线：RS485线缆与电机电源线间距≥30cm，交叉时垂直穿过。
案例2：1km长距离传输数据丢包
- 现象：水厂RS485总线（9600bps，1km线缆），每100帧丢1-2帧，500米内正常。
- 排查过程 ：
- 检查发现仅总线首端加120Ω电阻，末端遗漏，导致信号反射；
- 示波器测末端信号，上升沿达8μs（正常≤3μs），电压差仅300mV；
- 线缆测试显示特性阻抗150Ω，与终端电阻不匹配，衰减达15dB。
- 解决方案 ：
- 终端：总线末端添加150Ω电阻（匹配线缆阻抗），首端保留120Ω；
- 线缆：更换为低损耗屏蔽双绞线（如Belden 9841，阻抗120Ω）；
- 软件：协议中添加重传机制（连续3次丢包后重发）。
案例3：64个多节点通信数据混乱
- 现象：楼宇自控系统（64个照明控制器），主站轮询时经常收到错误数据，减少至32个节点后正常。
- 排查过程 ：
- 串口助手发送广播指令，发现两个节点响应地址0x10（地址冲突）；
- 测量总线总负载阻抗仅4kΩ（理论值应为12kΩ），说明部分节点芯片损坏；
- 检测发现3个节点A、B脚输入阻抗仅10kΩ（正常≥48kΩ）。
- 解决方案 ：
- 地址：重新分配所有节点地址，软件添加地址冲突检测；
- 硬件：更换损坏节点，选用1/8负载芯片（支持256节点）；
- 电源：采用分布式供电（每20个节点一组），避免电压跌落。
案例4：电源波动导致通信时断时续
- 现象：太阳能传感器网络（电池供电），阴天电压降至3.0V时通信频繁中断，晴天≥3.3V时正常。
- 排查过程 ：
- 测量发现阴天时芯片VCC脚电压3.0V，纹波达150mV；
- 查阅 datasheet 得知该芯片最小工作电压为3.3V，3.0V时差分输出仅300mV；
- 功耗分析显示节点发送状态电流达80mA，导致电池电压瞬间跌落。
- 解决方案 ：
- 芯片：更换宽电压RS485芯片（如MAX14830，2.5-5.5V）；
- 电源：添加LDO稳压器（如RT9193-33），将电压稳定在3.3V，纹波降至20mV；
- 软件：优化发送策略（减少发送频率，单次数据量≤32字节）。
六、RS485通信可靠性的"黄金法则"
预防优于排查，掌握以下设计与部署原则，能从源头减少80%以上的故障。
6.1 硬件设计规范
- 必加终端电阻（120Ω，总线两端）和上拉/下拉电阻（10kΩ）；
- DE控制端默认下拉，确保复位时为接收状态，半双工时DE与RE短接；
- 电源添加100nF+10μF滤波电容，纹波控制在50mV以内，避免与强电共地；
- 强干扰场景加共模电感、TVS二极管，地电位差大时使用隔离芯片（如ADM2483）。
6.2 布线与线缆选择
- 选用屏蔽双绞线（特性阻抗120Ω），屏蔽层单端接地（控制室侧）；
- 远离干扰源（电机、变频器），线缆间距≥30cm，交叉时垂直穿过；
- 采用总线型拓扑，避免星型连接，T型分支长度≤0.5米；
- 长距离传输时，线缆长度≤1200米（低速时），速率与距离匹配（如9600bps对应1km）。
6.3 协议与软件优化
- 统一帧格式（推荐8N1），添加CRC校验和重传机制；
- 波特率≤115200bps，长距离时≤9600bps；
- 节点地址唯一，主站轮询间隔≥10ms，避免总线冲突；
- 软件添加故障诊断功能，实时监测通信状态。
七、总结
RS485通信故障排查的核心是"分层定位、场景适配"。首先通过单节点测试隔离硬件问题，再依次排查物理层参数、信号完整性、协议匹配性和环境干扰，多数故障能在1-2小时内解决。而更重要的是建立"预防为主"的理念，在设计阶段规范硬件选型、布线和协议配置，在部署阶段做好防护措施，才能从根本上保障通信系统的稳定性。
工业通信的可靠性直接影响生产效率和系统安全，掌握RS485故障排查的标准化方法，不仅能快速解决现有问题，更能提升工程师对工业通信系统的理解深度，为复杂场景的系统设计提供经验支撑。
