一、前言
经过前期的 libmodbus 移植、STM32 硬件串口调试、Modbus 主从通信验证等一系列学习与实践，我们已具备基于 Modbus 协议和现有硬件设计实用传感器的能力。传感器设计的核心在于明确 Modbus 通信的寄存器规则 ------ 通过合理规划寄存器的地址、数量与功能，实现主设备与各类从设备（传感器模块）的稳定通信，这也是本次笔记的核心内容。
二、Modbus 传感器设计核心：两类关键信息
在 libmodbus 传输数据的过程中，会为 Modbus 的四类核心寄存器（离散输入状态、线圈状态、输入寄存器、保持寄存器）分别分配缓冲区（buf），每个缓冲区包含寄存器的起始地址与数量两个核心属性。想要实现主设备与各从设备的有效通信，必须先明确两类关键信息：
- 设备地址：每个 Modbus 从设备（传感器）需分配唯一的地址，主设备通过该地址精准定位通信对象；
- 四类寄存器的核心属性：包含起始地址、个数、功能 ------ 其中 "功能" 又细分为：值的含义、R（值的来源，如硬件采集）、W（值如何操作硬件，如控制 LED / 继电器）。
资料来源韦东山
需要注意的是：寄存器的 "个数" 由硬件本身的功能决定（如 3 个 LED 对应 3 个线圈寄存器），而 "起始地址" 可由设计者自定义（通常从 0 开始）；"值的含义" 则是设计者赋予寄存器的核心意义 ------ 例如将某寄存器的值与按键状态绑定，值为 1 代表按键被按下，值为 0 代表按键未按下，本质是为寄存器赋予业务逻辑层面的意义。
三、实战案例：多模块寄存器规划示范
1. 开关量模块（3 个 LED、3 个按键、2 个继电器）
以包含 3 个 LED、3 个按键、2 个继电器的开关量模块为例，其寄存器规划逻辑如下：
- 可读可写的位寄存器（DO，对应线圈状态）：5 个（3 个 LED+2 个继电器），起始地址设为 0；
- 只读的位寄存器（DI，对应离散输入状态）：3 个（3 个按键），起始地址设为 0。

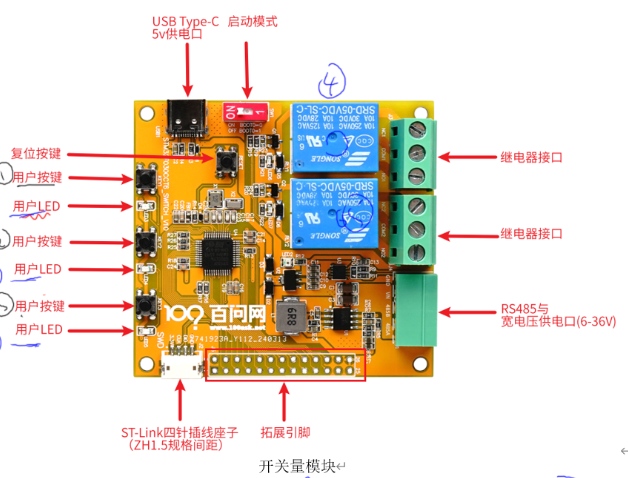

模块示意图如下：
2. 温湿度变送器模块
温湿度变送器模块包含 3 个 LED、2 个蜂鸣器，同时具备温湿度采集功能，寄存器规划如下：
- 可读可写的位寄存器（DO）：5 个（3 个 LED+2 个蜂鸣器）；
- 只读的 16 位寄存器（AI，对应输入寄存器）：2 个（分别存储温度、湿度值），需通过单位转换赋予数值意义 ------ 例如约定读取的温度数值 ×0.1 为实际温度（数值 101 对应 10.1℃），湿度数值同理。

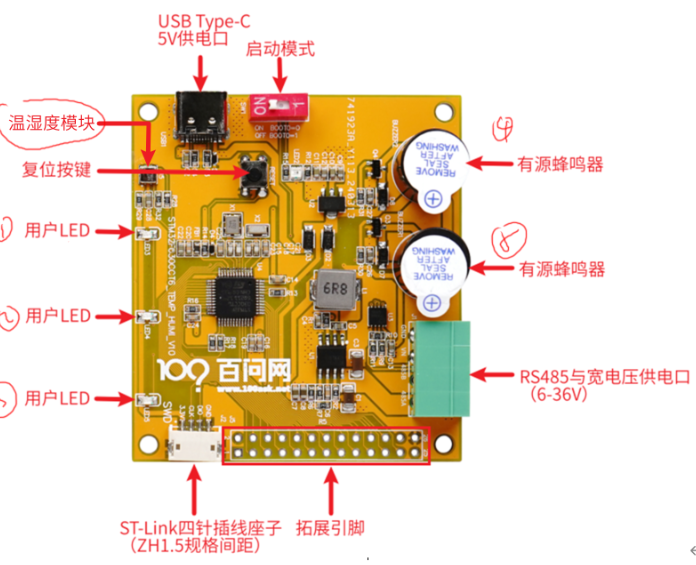

模块示意图如下：
3. 环境检测模块
环境检测模块的寄存器规划逻辑与上述模块一致：
- 可读可写的 DO 寄存器：5 个；
- 只读的 16bit AI 寄存器：2 个。

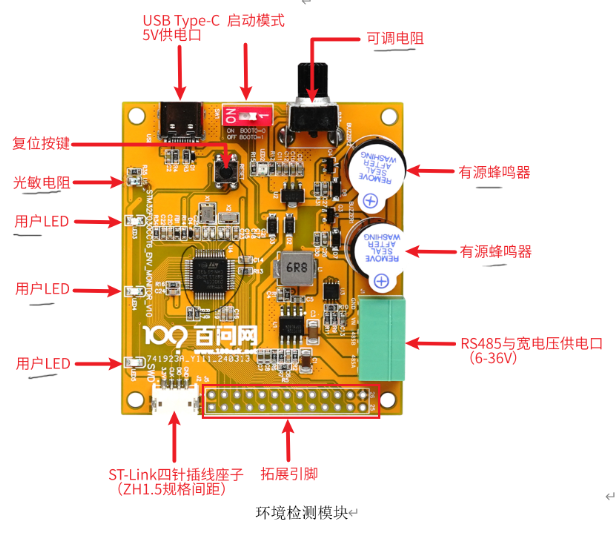

模块示意图如下：
四、点表设计：Modbus 寄存器的标准化表达
1. 点表的定义
所谓 "点表"，是对 Modbus 设备通信规则的标准化梳理 ------ 明确设备地址、四类寄存器的地址范围与功能，是主设备与传感器通信的 "说明书"。
2. 点表中的核心概念
在查看点表时，常遇到电力系统衍生的 "遥测、遥信、遥控、遥调" 概念，其本质对应 Modbus 的四类寄存器：
- 遥测 → AI（输入寄存器）、遥信 → DI（离散输入状态）；
- 遥控 → DO（线圈状态）、遥调 → AO（保持寄存器）。
同时，点表中还会出现 "PLC / 组态地址" 或 "0x、1x、4x、3x" 等简称，用于区分四类寄存器，具体对应关系如下：
表格
| 寄存器种类 | PLC / 组态地址 | Modbus 寄存器地址范围 | 简称 | 读写状态 |
|---|---|---|---|---|
| 线圈状态 | 00001~09999 | 0000H~FFFFH | 0x | 可读可写 |
| 离散输入状态 | 10001~19999 | 0000H~FFFFH | 1x | 只读 |
| 保持寄存器 | 40001~49999 | 0000H~FFFFH | 2x | 可读可写 |
| 输入寄存器 | 30001~39999 | 0000H~FFFFH | 4x | 只读 |
3. 地址编号注意事项
- 提及 "0 号寄存器" 时，必须先指定寄存器种类（如 AI 寄存器的 0 号）；
- PLC / 组态地址的编号规则：开头的 0/1/2/3 代表寄存器种类，后续数字为起始地址（从 1 开始）；
- Modbus 寄存器地址规则：起始地址从 0 开始，与 PLC / 组态地址需做减 1 转换。
完成点表设计后，需将其准确传达给用户，确保用户能基于点表实现主设备与传感器的正常通信。
五、总结
- Modbus 传感器设计的核心是确定两类信息：设备地址、四类寄存器的起始地址 / 个数 / 功能；
- 寄存器个数由硬件决定，起始地址通常从 0 开始，值的含义需结合业务逻辑自定义；
- 点表是寄存器规划的标准化表达，需明确地址规则并传达给用户，保障通信适配性。
