驯服“电噪声”：降压电路缓冲器（Snubber）的奥秘与快速设计指南

驯服"电噪声"：降压电路缓冲器（Snubber）的奥秘与快速设计指南

想象一下，你正在驾驶一辆高性能跑车，每一次换挡都伴随着发动机的轰鸣和轮胎的尖啸，这种瞬间的能量释放虽然强大，但也可能带来剧烈的震动和噪音。在电子世界里，降压型开关电源（Buck Converter）就像这样一辆高效的"能量转换跑车"，它通过高速开关来降低电压。然而，每一次开关动作，都可能引发一场不请自来的"电噪声"交响曲------开关振铃（Switching Ringing）。

这种"振铃"不仅可能损害你的电路元件，还可能向外辐射电磁干扰（EMI），让你的产品无法通过严格的电磁兼容性测试，甚至干扰其他敏感电路的正常工作。那么，我们该如何驯服这只"电噪声"的野兽呢？答案就是：缓冲电路（Snubber Circuit）。

本文将深入浅出地揭示降压电路中振铃的成因，介绍缓冲电路的工作原理，并提供一套实用、快速的缓冲电路设计方法，帮助你打造更稳定、更"安静"的电源方案。

一、不和谐的"电噪声"：降压电路为何会"振铃"？

在降压电路中，为了实现高效的电压转换，我们使用开关管（通常是MOSFET）以极高的频率进行快速的开合。然而，现实世界并非理想状态。电路中的导线、元件封装等都会带来微小的寄生电感（Parasitic Inductance）和寄生电容（Parasitic Capacitance）。

当开关管从关断到导通的瞬间，电流路径会发生剧烈变化。这些看不见的"弹簧"（寄生电感）和"重量"（寄生电容）在瞬间被激发，就像敲响了一口钟，导致电压和电流在开关节点（SW节点，即两个开关与电感交汇处）产生高频、高幅度的震荡，这就是我们所说的"振铃"。

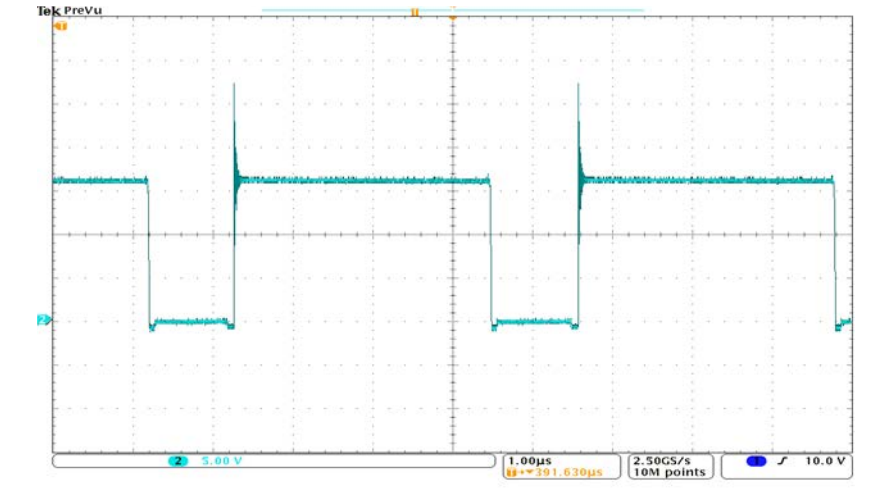

图1：典型的Buck电路开关节点波形，可见明显的振铃现象。

这种振铃带来的问题不容小觑：

击穿风险： 振铃可能导致开关管承受的电压超过其最大耐压值，从而造成元件损坏甚至击穿。
EMI问题： 高频的振铃伴随着极高的电压变化率（dV/dt），会产生传导和辐射电磁干扰，影响其他电路的正常工作，甚至导致产品无法通过EMC认证。

因此，抑制振铃是开关电源设计中至关重要的一环。

二、缓冲器登场：为电路装上"减震器"

当其他抑制振铃的措施（如优化布线、选用高性能二极管等）效果不佳或受限于客观条件时，**RC缓冲电路（RC Snubber）**就成了我们的得力助手。它就像汽车的减震器，通过吸收和耗散能量来抑制震荡。

一个典型的RC缓冲器由一个电阻（R）和一个电容（Csnub）串联组成，通常放置在开关节点（SW）和地（GND）之间。

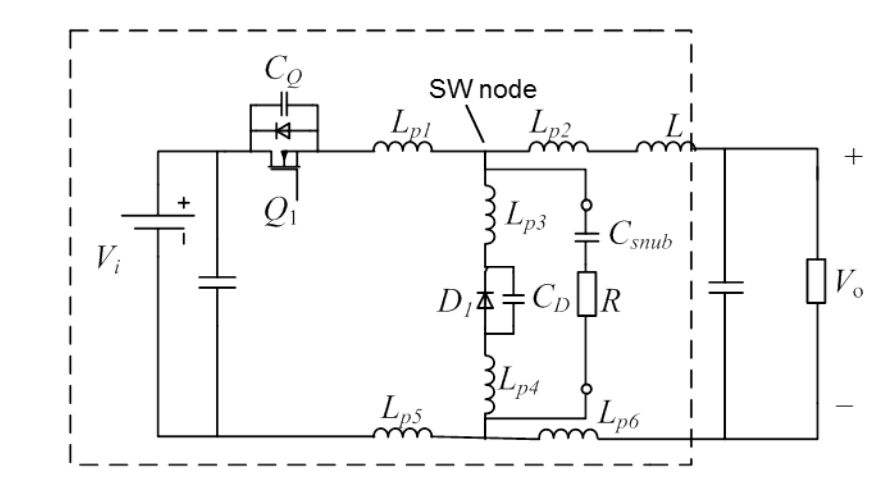

图2：包含主要寄生电感和电容的Buck电路模型，其中RC Snubber连接在SW节点和GND之间。

在开关管导通瞬间，SW节点产生的振铃可以等效为一个LC谐振回路。RC缓冲器通过其电容效应降低了开关节点的dV/dt，同时电阻耗散了部分谐振能量，从而有效地"驯服"振铃，降低其幅度和频率。

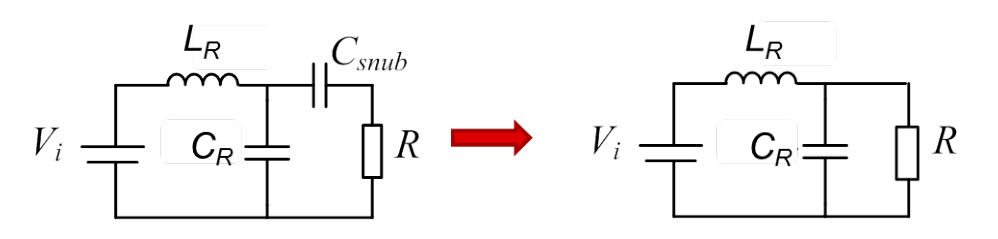

图3：简化后的上管振铃电路等效模型，其中LR和CR代表了电路中的等效寄生电感和电容。

三、精妙的平衡术：如何选择R和C？

设计缓冲电路的关键在于精确选择电阻R和电容Csnub的值。这就像调整减震器的阻尼系数，需要找到一个最佳平衡点。

3.1 阻尼电阻R：恰到好处的"摩擦力"

电阻R的主要作用是为谐振回路提供阻尼，将振铃的能量转化为热能耗散掉。

R过小： 阻尼不足，振铃仍会很强。
R过大： 阻尼效果减弱，同时可能导致缓冲器自身响应变慢。
最佳R值： 通常选择一个使得电路达到临界阻尼 或过阻尼 状态的值，以最大限度地抑制振铃。根据理论推导，当R满足以下条件时，振铃抑制效果最好：
R≥12LRCRR \ge \frac{1}{2}\sqrt{\frac{L_R}{C_R}}R≥21CRLR
其中，LRL_RLR和CRC_RCR是等效谐振回路的寄生电感和电容。

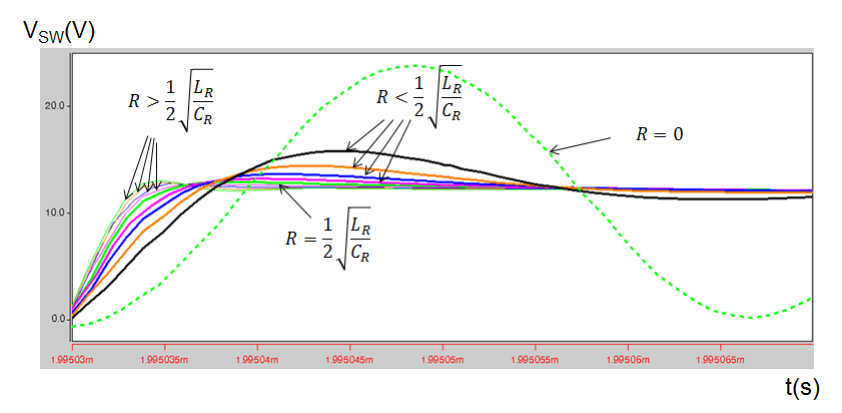

图4：仿真结果显示，当R值接近或等于最佳阻尼值时，振铃幅度被有效抑制。

重要提示： 电阻在耗散能量时会发热，因此在实际选择时，需要根据其功耗（Psnub）来选择合适的封装和功率等级。

3.2 缓冲电容Csnub：巧妙的"能量缓冲池"

电容Csnub的主要作用是为振铃回路提供一个低阻抗路径，吸收振铃能量，并降低开关节点的dV/dt。

Csnub过小： 缓冲效果不明显。
Csnub过大： 虽然能更好地抑制振铃，但会带来两个副作用：
1. 损耗增加： 每次开关动作，电容都会充放电，导致额外的能量损耗，从而降低电源效率。其损耗大致与电容值成正比：
  Psnub=12Csnub×VSW_peak2×fSWP_{snub} = \frac{1}{2} C_{snub} \times V_{SW\peak}^2 \times f{SW}Psnub=21Csnub×VSW_peak2×fSW
  其中，VSW_peakV_{SW\peak}VSW_peak是振铃峰值电压，fSWf{SW}fSW是开关频率。
2. 开关损耗增加： 较大的Csnub会增加MOSFET的开关时间，进一步增加开关损耗。

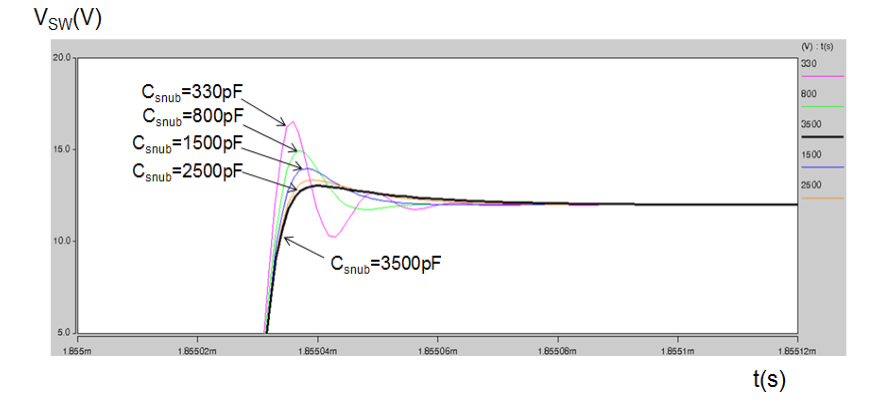

图5：当R固定时，Csnub越大，振铃抑制效果越好，但达到一定值后效果提升不显著，反而增加损耗。

因此，选择Csnub是一个权衡的过程：我们需要在有效抑制振铃和控制功耗之间找到一个最佳平衡点。通常，当Csnub达到一定值后，其对振铃的抑制效果提升不再显著，此时应避免继续增大Csnub以减少不必要的损耗。

四、你的快速Snubber设计工具包

理解了原理，现在我们来学习一套实用、快捷的缓冲电路设计步骤，就像拥有了一套专业的"驯兽工具包"：

步骤1：揭示隐藏的谐振器（测量 LRL_RLR 和 CRC_RCR）

首先，我们需要通过实验测量出你电路中固有的等效寄生电感 LRL_RLR 和电容 CRC_RCR。这就像探查"野兽"的体型和力量。

测量初始振铃频率 (f1f_1f1)： 在不加任何缓冲电路的情况下，用示波器测量开关节点（SW）的振铃波形，记录其初始振铃频率 f1f_1f1。
f1=12πLRCRf_1 = \frac{1}{2\pi\sqrt{L_R C_R}}f1=2πLRCR 1
加入已知电容测量新频率 (f2f_2f2)： 在SW节点与地之间并联一个已知大小的电容 CaddC_{add}Cadd（通常选用几百pF到几nF）。然后再次测量振铃频率，得到新的频率 f2f_2f2。

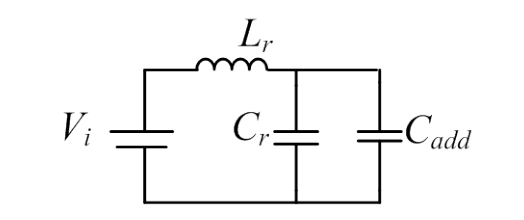

图7：在SW节点与地之间加入一个已知电容Cadd。

新的振铃频率 f2f_2f2 表达式为：
f2=12πLR(CR+Cadd)f_2 = \frac{1}{2\pi\sqrt{L_R (C_R + C_{add})}}f2=2πLR(CR+Cadd) 1
联立求解 LRL_RLR 和 CRC_RCR： 通过以上两个公式，联立求解即可得到 LRL_RLR 和 CRC_RCR 的值。
LR=f12−f22f12f22Cadd(4π2)L_R = \frac{f_1^2 - f_2^2}{f_1^2 f_2^2 C_{add} (4\pi^2)}LR=f12f22Cadd(4π2)f12−f22
CR=f22Caddf12−f22C_R = \frac{f_2^2 C_{add}}{f_1^2 - f_2^2}CR=f12−f22f22Cadd

步骤2：计算并选择阻尼电阻R

根据步骤1得到的 LRL_RLR 和 CRC_RCR，计算最佳阻尼电阻R的近似值：
R=12LRCRR = \frac{1}{2}\sqrt{\frac{L_R}{C_R}}R=21CRLR

选择一个接近该计算值的标准电阻，并确保其功率等级足以承受缓冲器上的损耗（参考公式 Psnub=12Csnub×VSW_peak2×fSWP_{snub} = \frac{1}{2} C_{snub} \times V_{SW\peak}^2 \times f{SW}Psnub=21Csnub×VSW_peak2×fSW）。

步骤3：微调缓冲电容Csnub

在实际应用中，Csnub的选择需要在振铃抑制效果和功耗之间取得平衡。可以从一个基于经验或初步计算的值开始，例如：
Csnub≈12πf1R×14C_{snub} \approx \frac{1}{2\pi f_1 R} \times \frac{1}{4}Csnub≈2πf1R1×41

然后，通过实际测试和观察振铃波形及效率变化，进行微调：

如果振铃仍明显，可以适当增大Csnub。
如果效率下降明显，且振铃抑制效果已足够，则可适当减小Csnub。

五、实战演练：驯服LM5119 EVM上的"电噪声"

让我们以TI的LM5119评估板（EVM）为例，走一遍缓冲电路的设计流程：

测试条件： VIN=16VV_{IN}=16VVIN=16V, VOUT=10VV_{OUT}=10VVOUT=10V, IOUT=1AI_{OUT}=1AIOUT=1A。

测量初始振铃频率 (f1f_1f1)：

通过示波器观察LM5119 EVM的开关上升沿波形，测得初始振铃频率 f1=93MHzf_1 = 93MHzf1=93MHz。

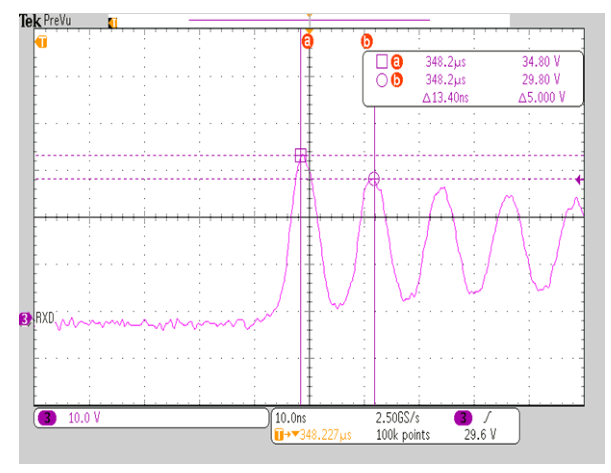

图8：LM5119 EVM原始的开关节点振铃波形，振铃幅度较大。
加入 CaddC_{add}Cadd 测量 f2f_2f2：

在EVM的SW节点与地之间增加一个 Cadd=220pFC_{add} = 220pFCadd=220pF 的电容，再次测量振铃频率，得到 f2=75MHzf_2 = 75MHzf2=75MHz。

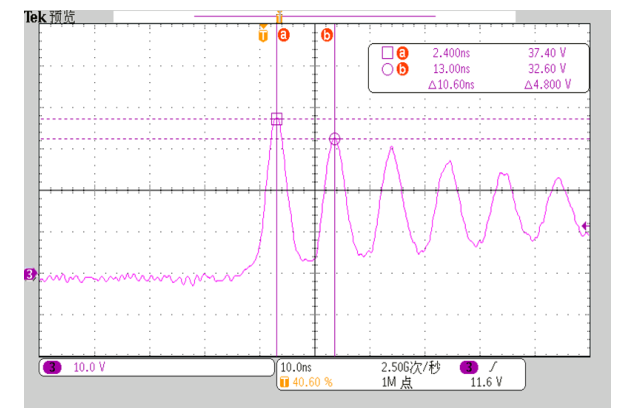

图9：LM5119 EVM在SW节点增加220pF电容后的振铃波形，振铃频率有所下降。
计算 LRL_RLR 和 CRC_RCR：

将 f1=93MHzf_1=93MHzf1=93MHz, f2=75MHzf_2=75MHzf2=75MHz, Cadd=220pFC_{add}=220pFCadd=220pF 代入公式，解得：
LR≈7.5nHL_R \approx 7.5nHLR≈7.5nH
CR≈387pFC_R \approx 387pFCR≈387pF
计算阻尼电阻R：

根据 R=12LRCRR = \frac{1}{2}\sqrt{\frac{L_R}{C_R}}R=21CRLR ，计算得到 R≈2.2ΩR \approx 2.2 \OmegaR≈2.2Ω。

因此，选择一个 2.2Ω2.2 \Omega2.2Ω 的电阻。
选择缓冲电容Csnub：

根据经验和初步计算，选择 Csnub=3.3nFC_{snub} = 3.3nFCsnub=3.3nF。

最终结果：

在LM5119 EVM上采用 2.2Ω+3.3nF2.2 \Omega + 3.3nF2.2Ω+3.3nF 的RC缓冲电路后，振铃幅度得到了显著的抑制，开关节点波形变得平稳许多。

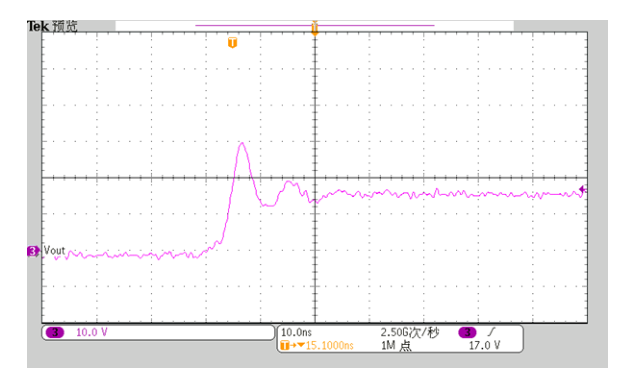

图10：LM5119 EVM在采用了2.2Ohm+3.3nF缓冲电路后的振铃波形，振铃幅度大大减弱。

值得注意的是： 实际实验结果可能与仿真略有差异，这通常是因为缓冲电路本身也会引入寄生电感。因此，在实际操作中，应尽量选择高频特性好的电阻和电容元件。

总结：让你的电源"安静"工作

通过这篇指南，我们深入了解了降压电路中开关振铃的产生原因及其危害，学习了RC缓冲电路如何像"减震器"一样驯服这些不和谐的"电噪声"。我们还掌握了一套从测量到计算，再到实际验证的快速设计方法。

记住，缓冲电路的设计是一个在性能和效率之间寻求平衡的艺术。通过精确计算和细致的实验验证，你就能让你的电源电路运行得更稳定、更高效、更"安静"！

希望这篇博文能帮助你在电源设计中更好地应对振铃挑战，打造出高质量、高性能的电子产品！
