【Cortex-M4分支跳转指令、内存访问指令、ARM AAPCS规则、异常处理】

分支跳转指令

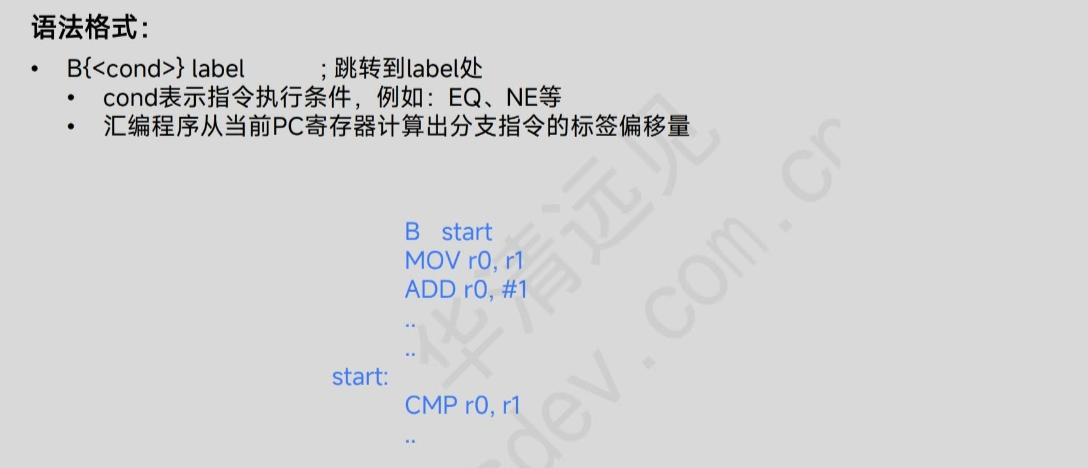

B跳转指令

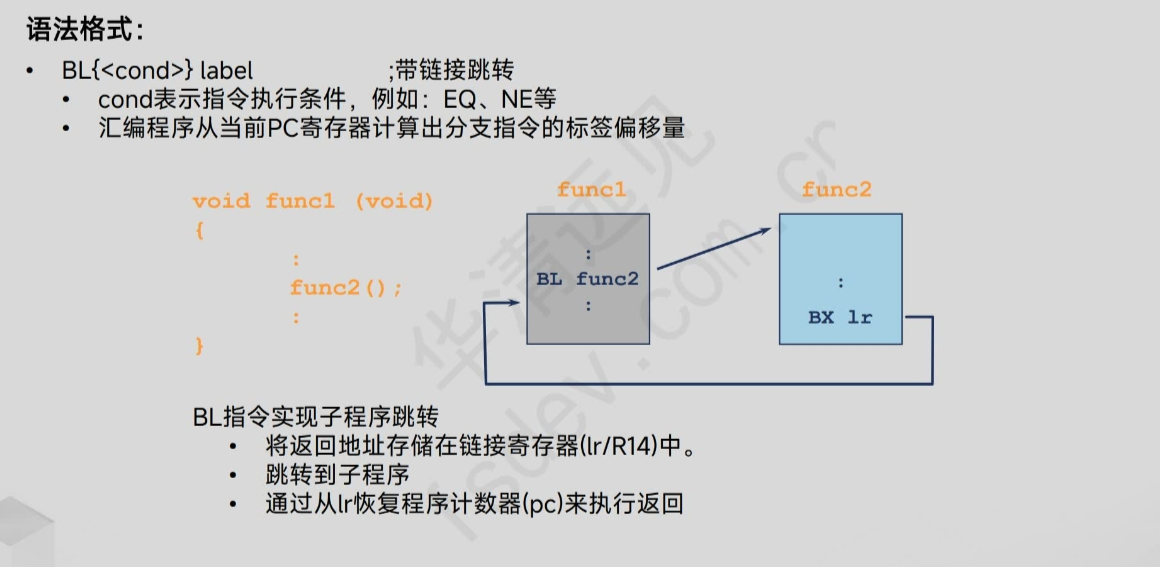

BL跳转指令

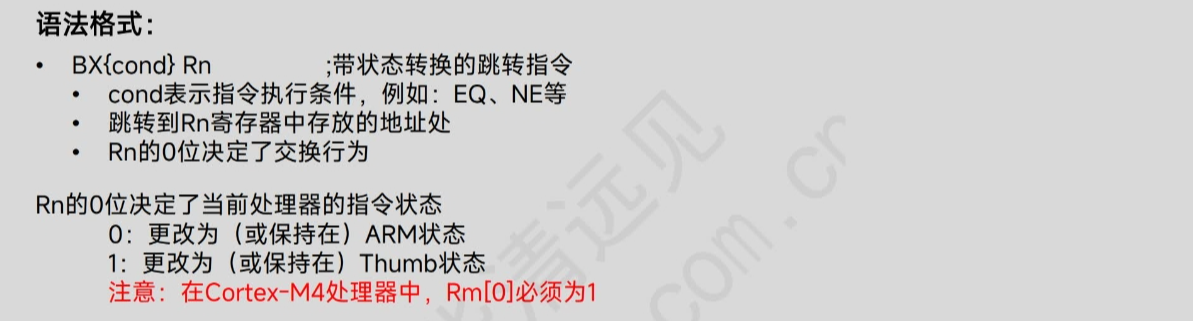

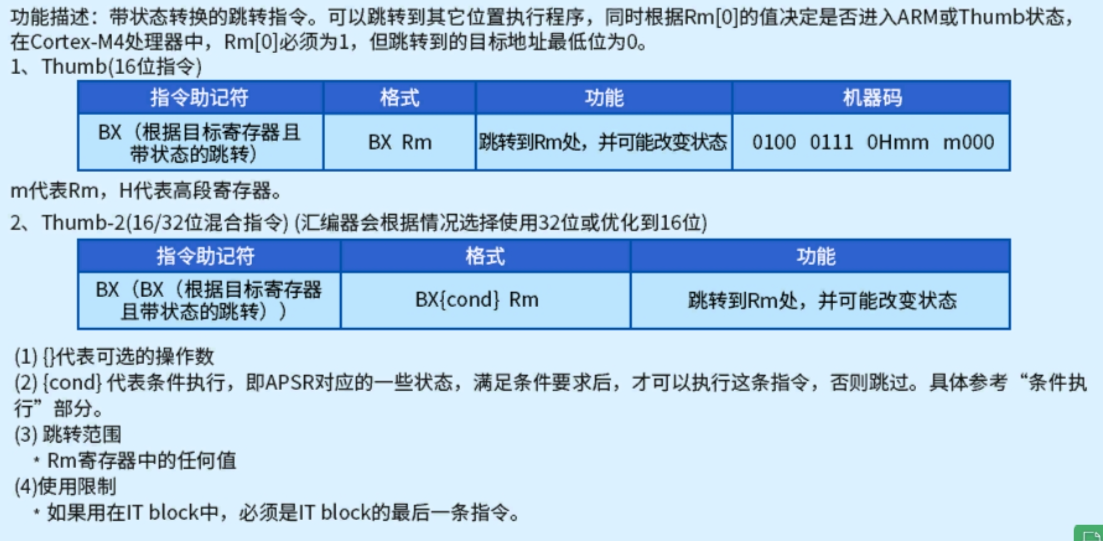

BX跳转指令

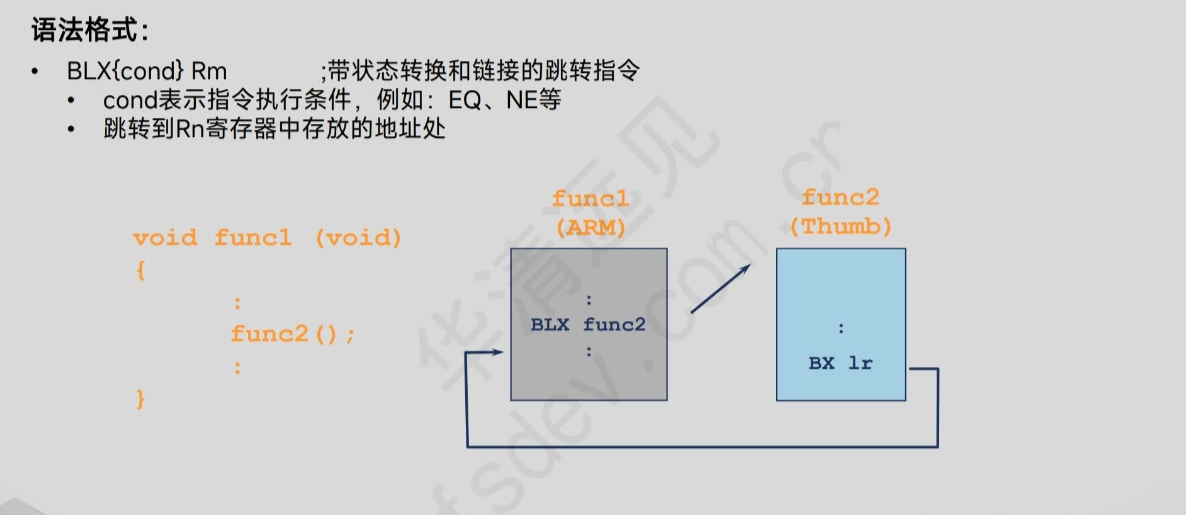

BLX跳转指令

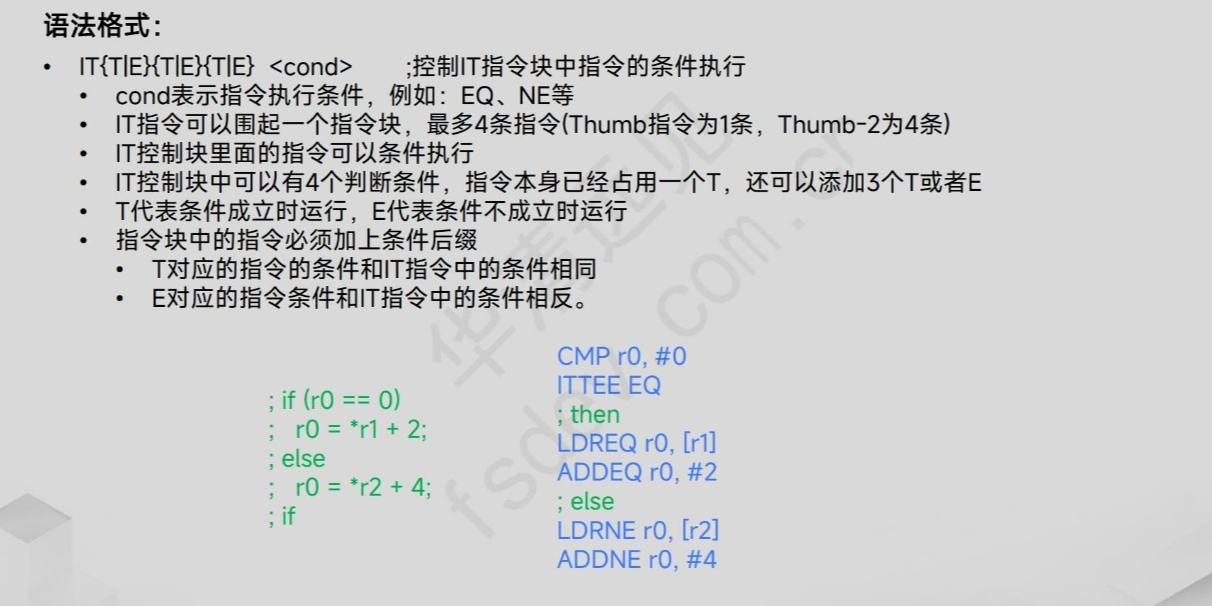

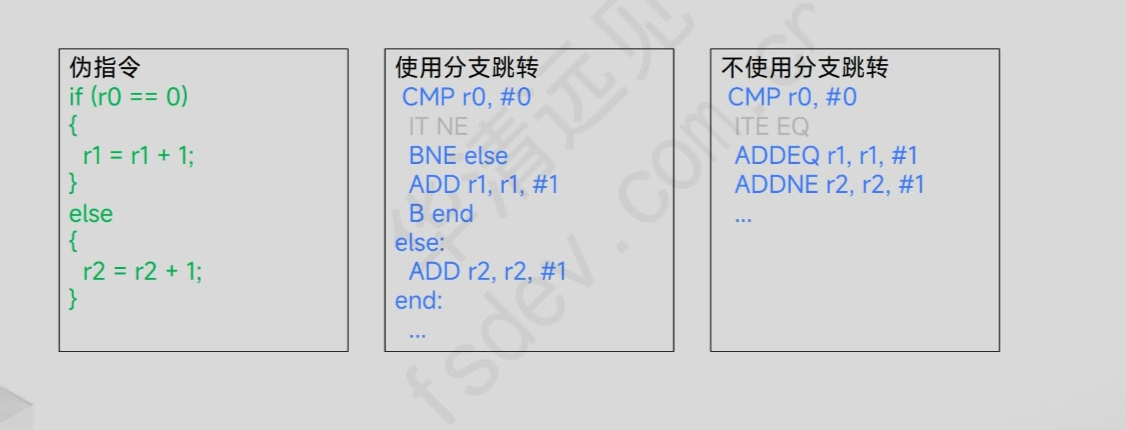

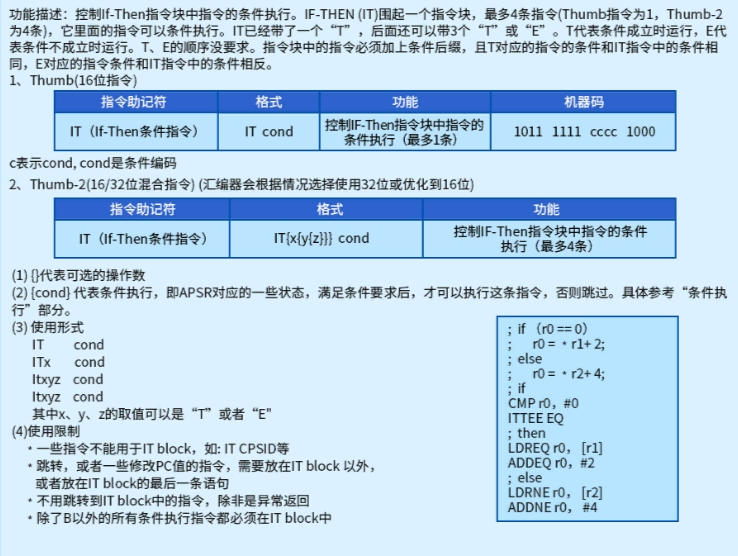

IT指令

内存访问指令

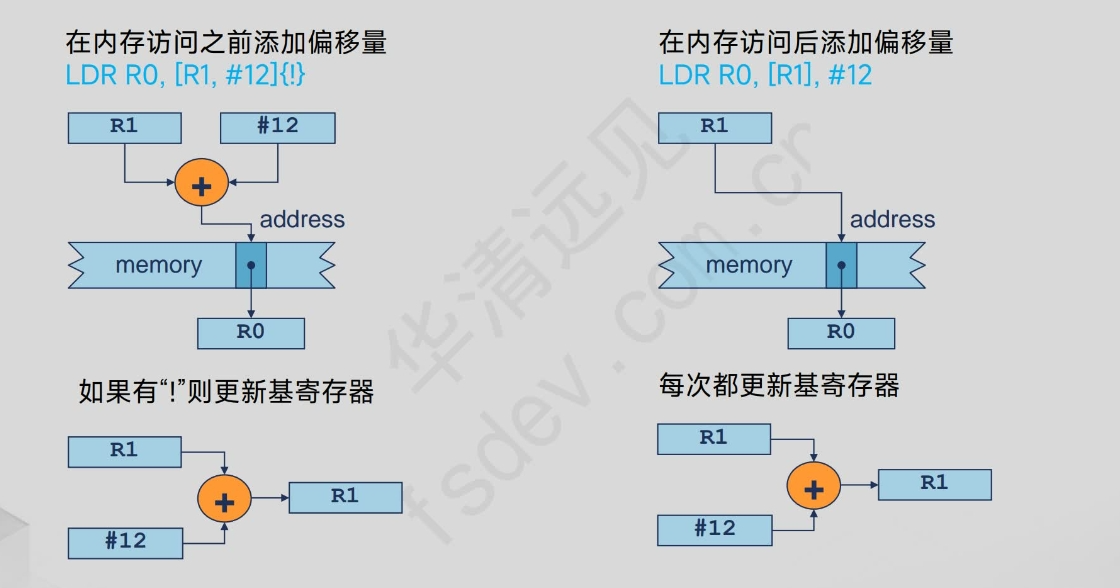

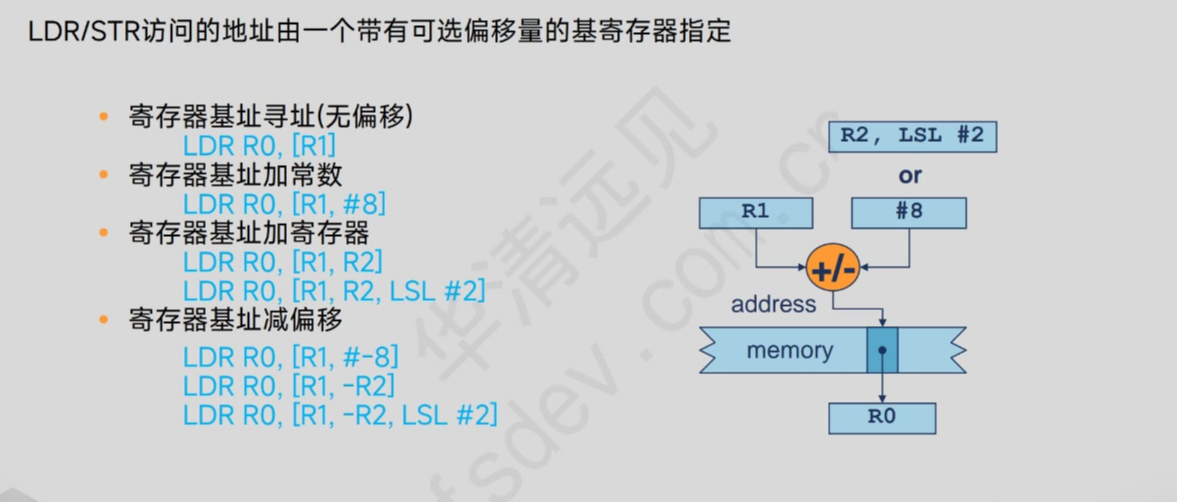

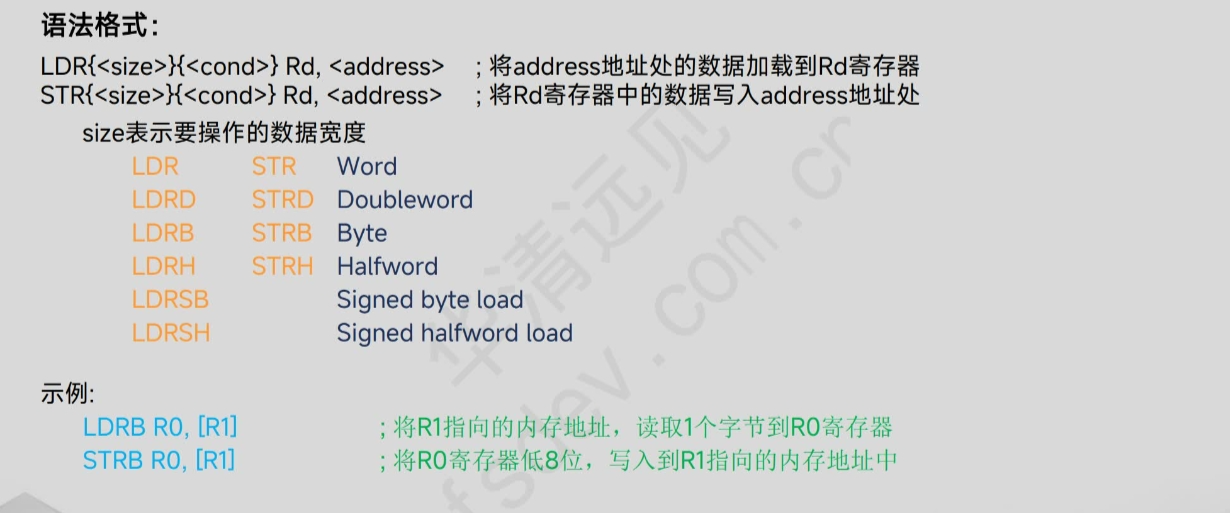

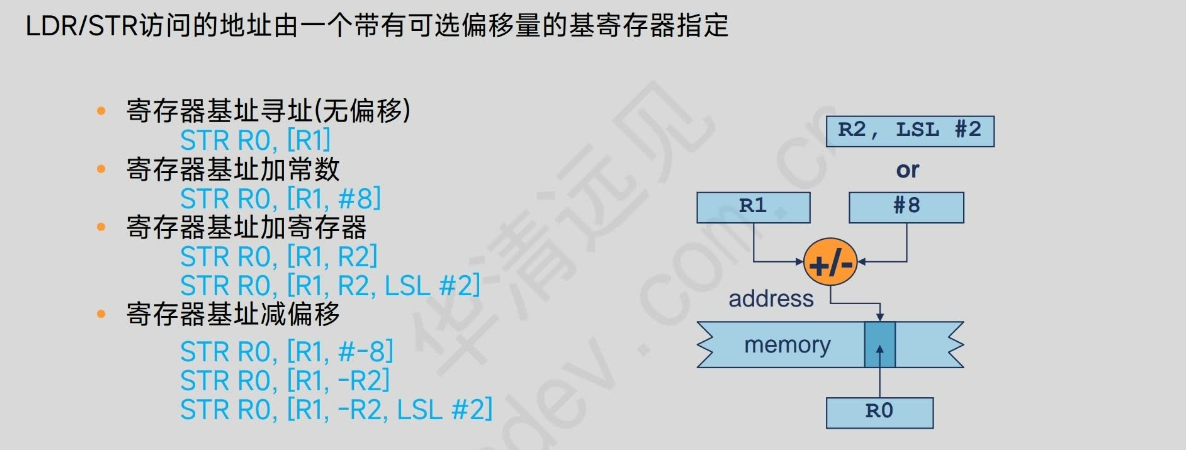

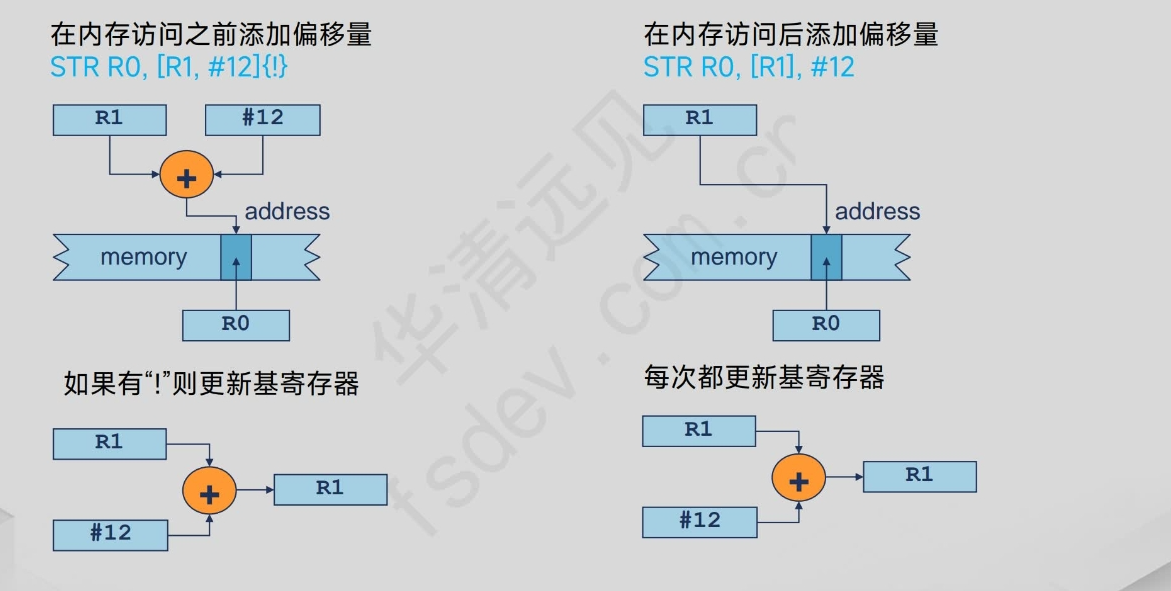

LDR/STR指令

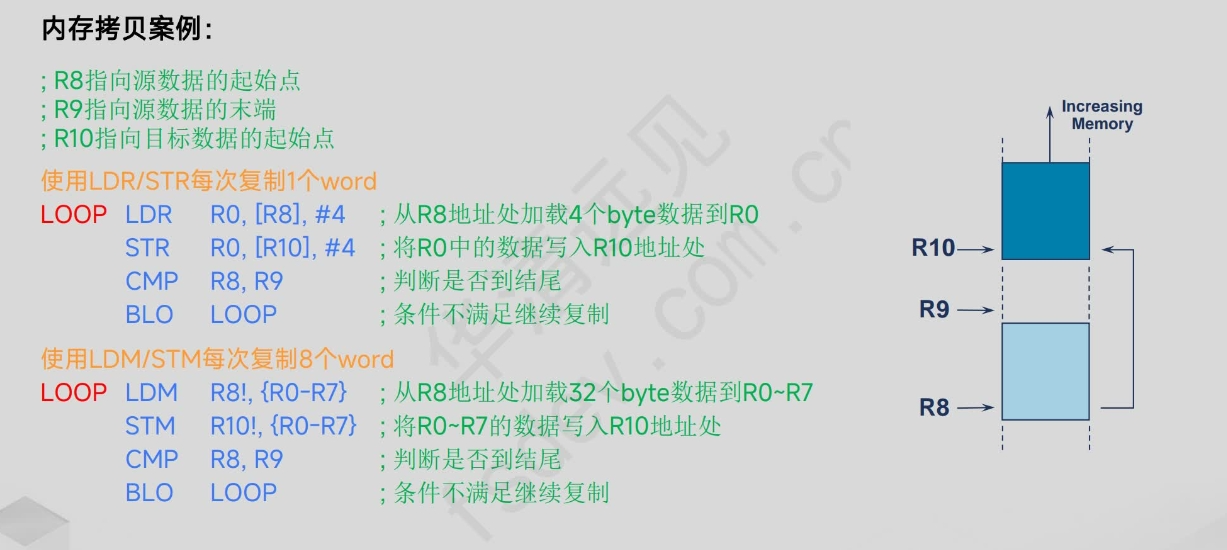

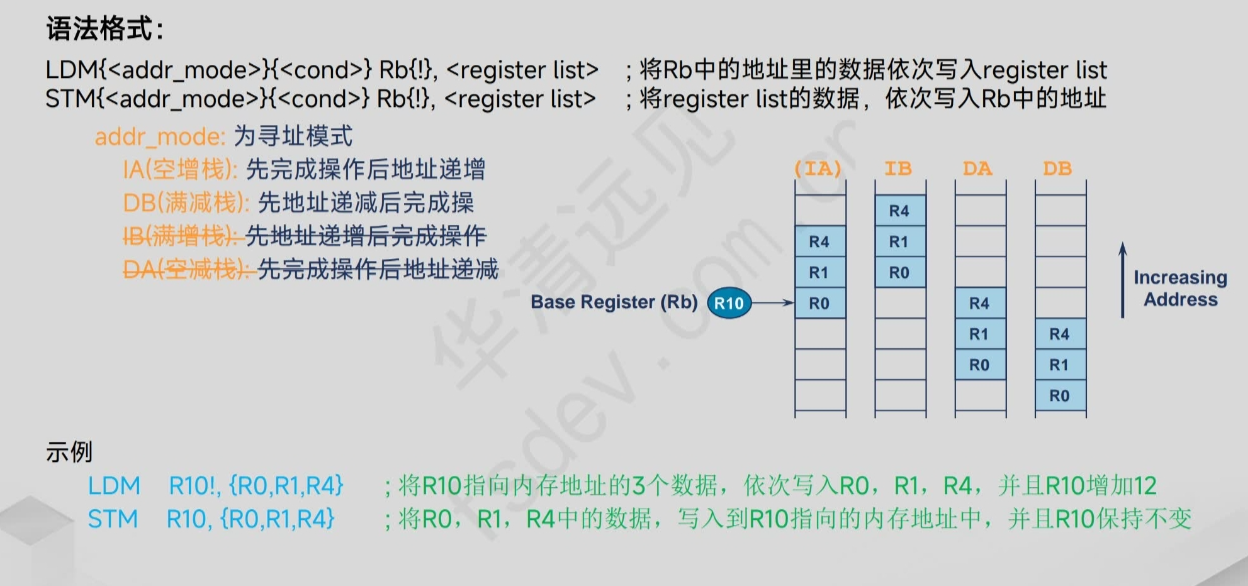

LDM/STM指令

IB/DA为ARM指令集中的

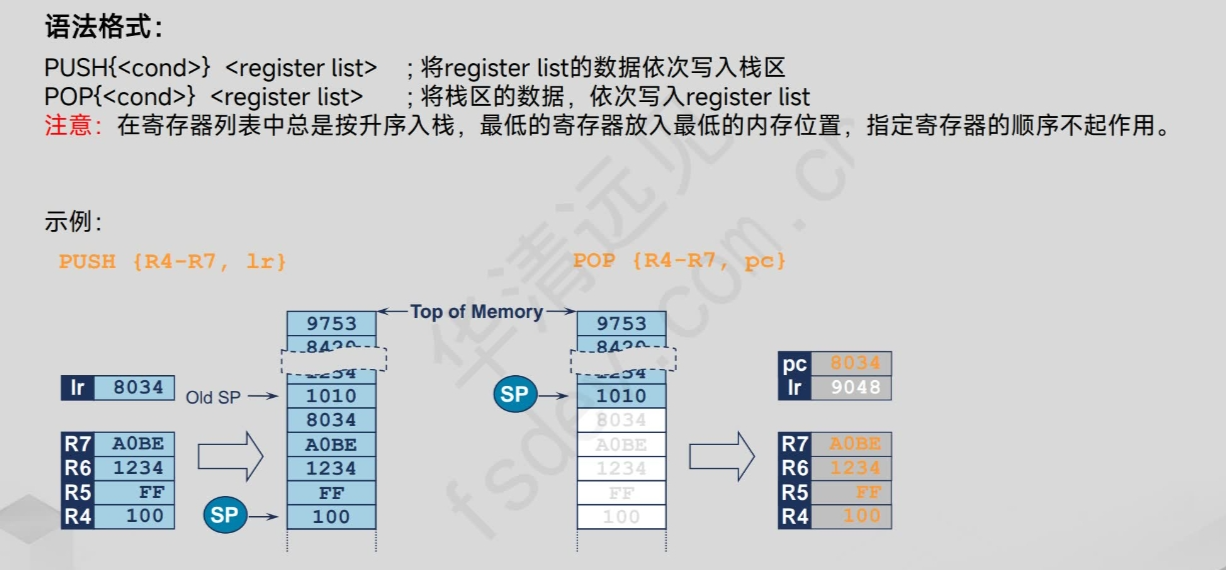

PUSH/POP指令

ARM AAPCS规则

为了使不同编译器编译的程序之间能够相互调用,必须为子程序间的调用规定一定的规则。AAPCS就是这样一个标准。AAPCS中定义了ARM寄存器使用规则如下:

1.子程序间通过寄存器R0-R3传递参数。如果参数多于4个,则多出的部分用堆栈传递。被调用的子程序在返回前无须恢复寄存器R0-R3的内容。AAPCS 规定返回值存放在R0(如果是64位值,则用R0-R1)。

2.在子程序中,使用寄存器R4-R11保存局部变量。如果在子程序中使用到了寄存器R4-R11中的某些寄存器,子程序进入时必须保存这些寄存器的值,在返回前必须恢复这些寄存器的值;对于子程序中没有用到的寄存器则不必进行这些操作。在Thumb程序中,通常只能使用寄存器R4-R7来保存局部变量。

3.寄存器R12用做子程序间scratch寄存器(用于暂存临时值),记作IP。使用后无需恢复。

4.寄存器R13用做数据栈指针,记作SP。在子程序中寄存器R13不能用做其他用途。寄存器SP在进入子程序时的值和退出子程序时的值必须相等。

5.寄存器R14称为连接寄存器,记作LR。它用于保存子程序的返回地址。如果在子程序中保存了返回地址,寄存器R14则可以用做其他用途。

6.寄存器R15是程序计数器,记作PC。它不能用做其他用途。

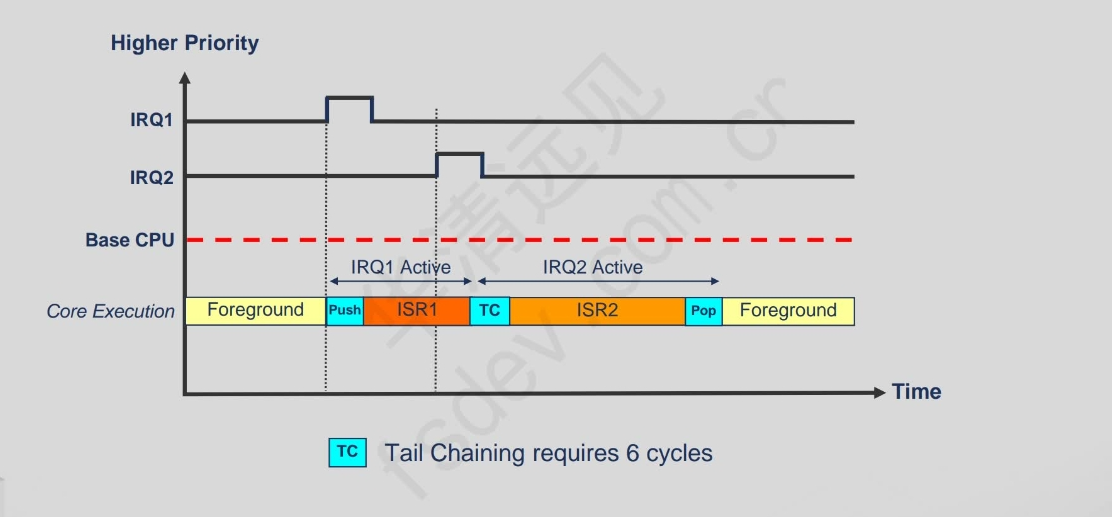

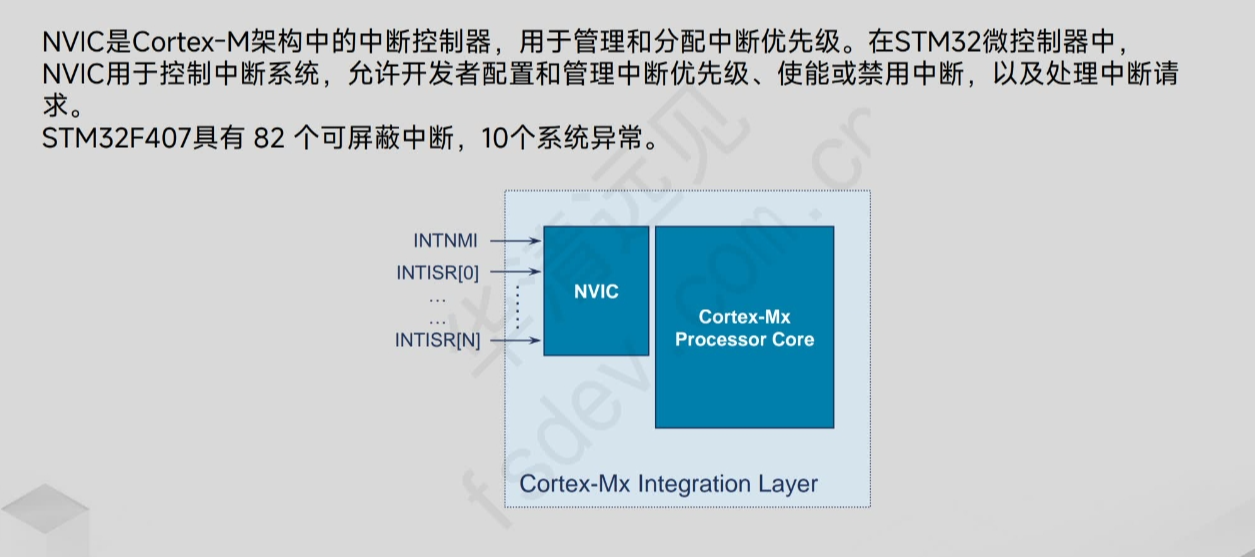

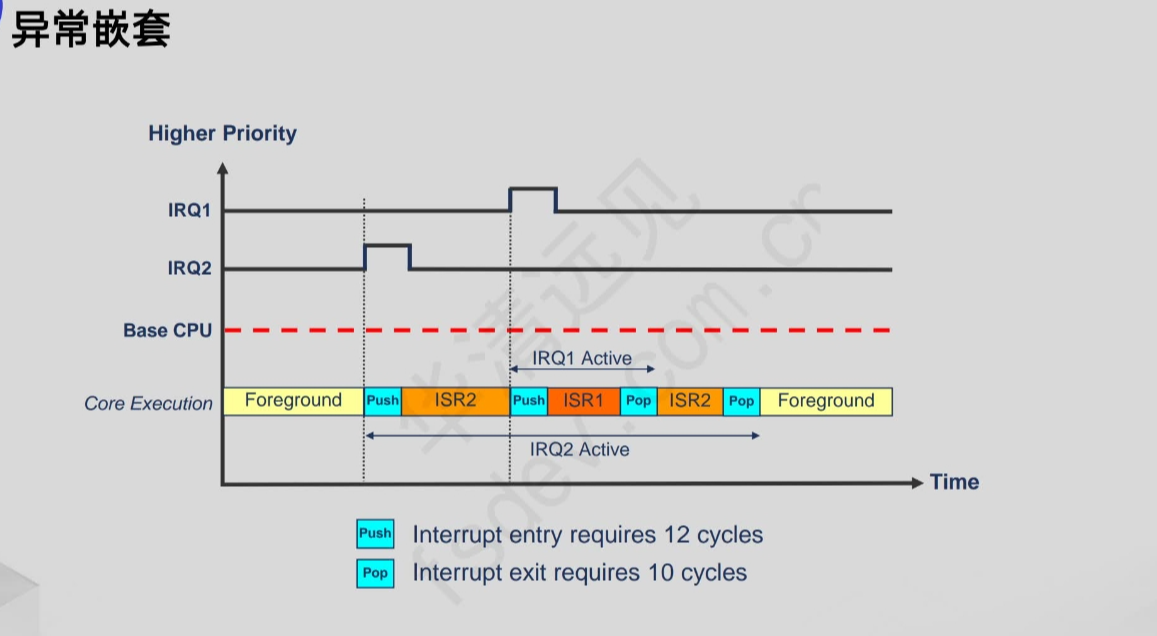

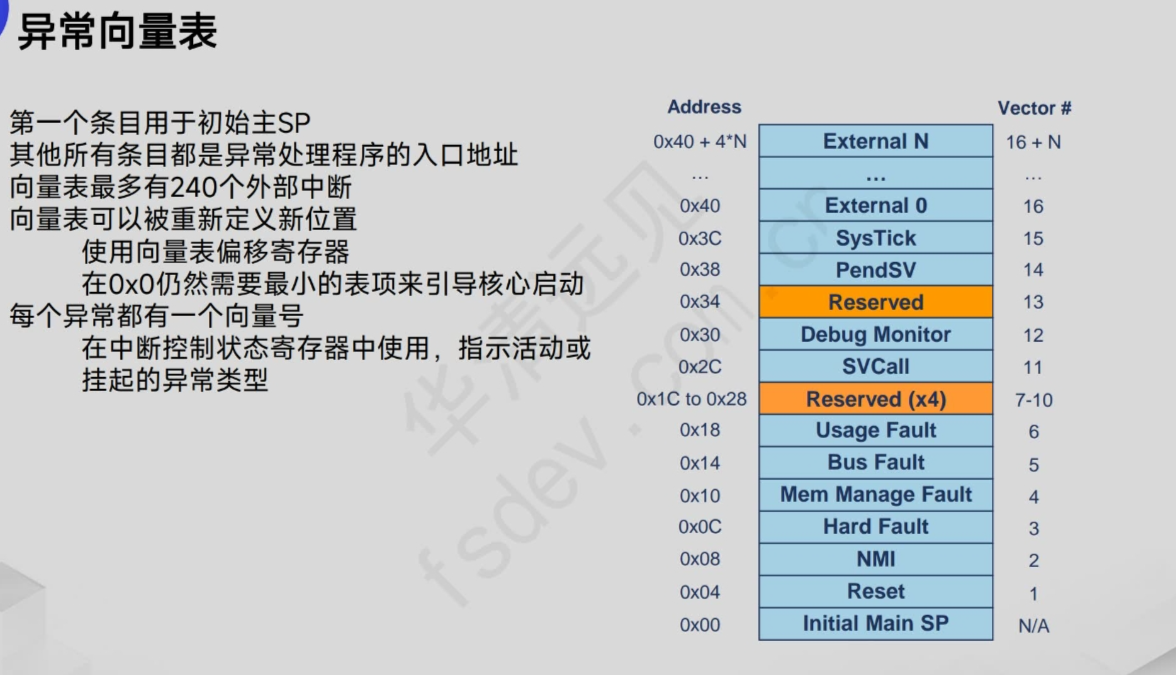

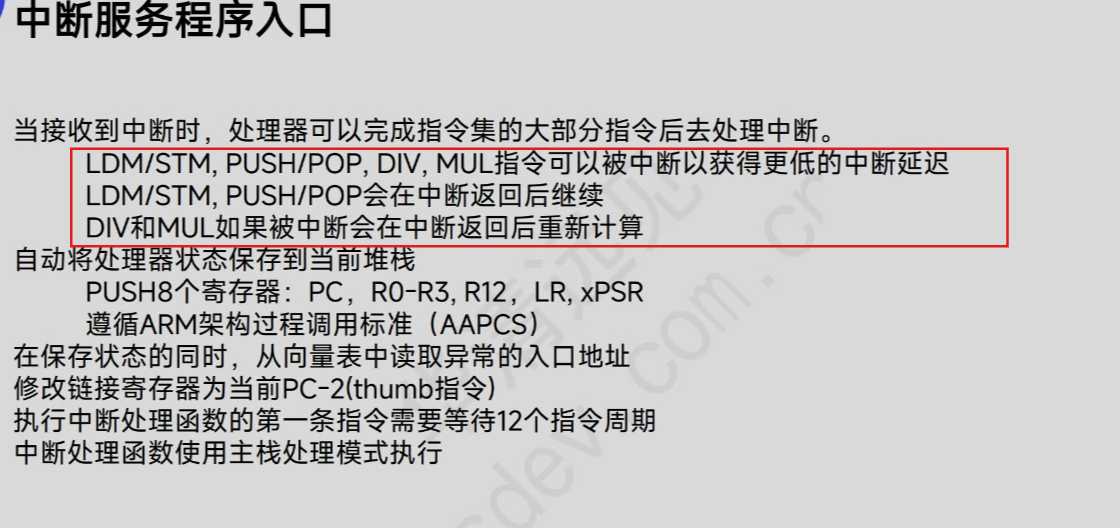

异常处理
