基于库函数来实现点灯操作

库函数其实也是间接的配置寄存器

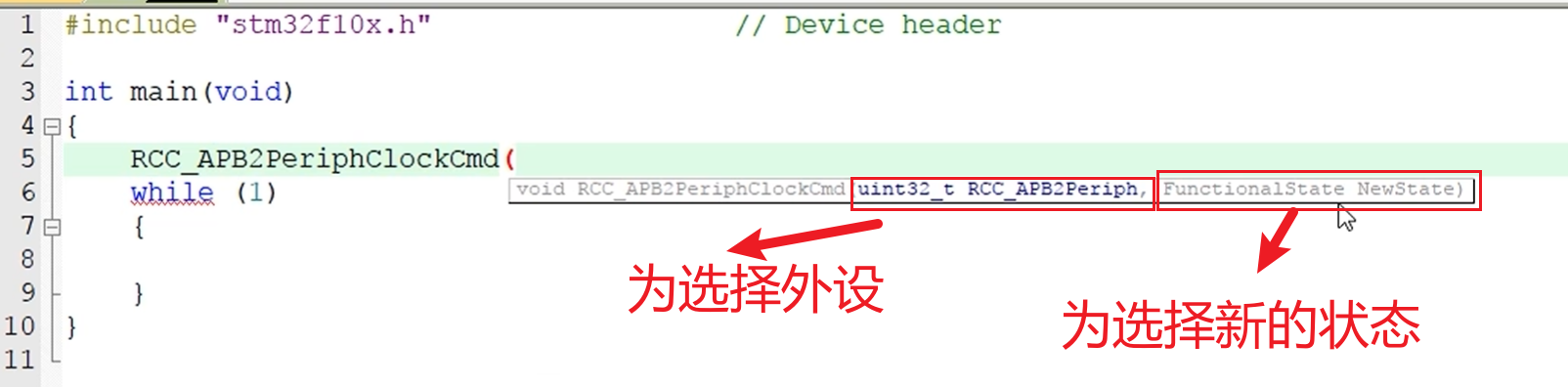

1、使能时钟,GPIOC外设时钟

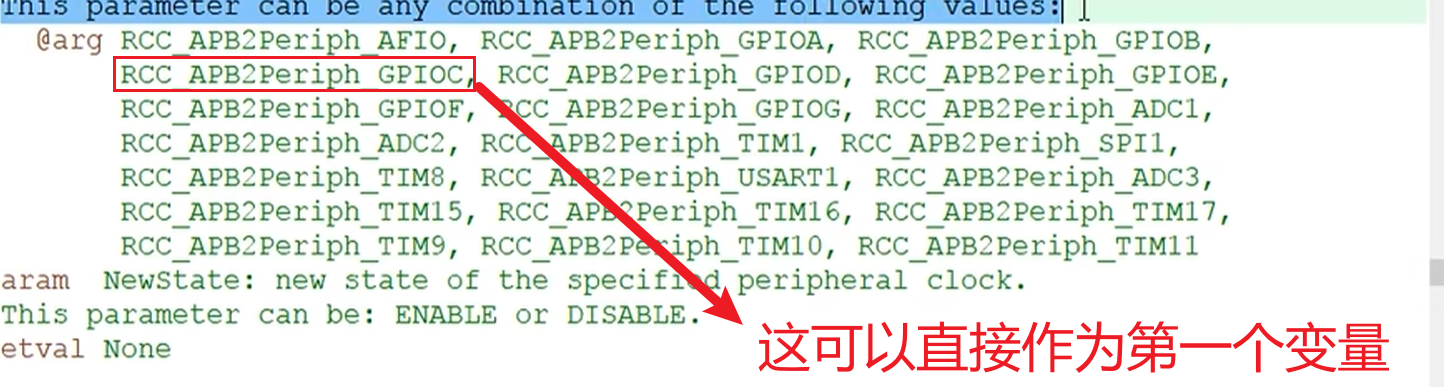

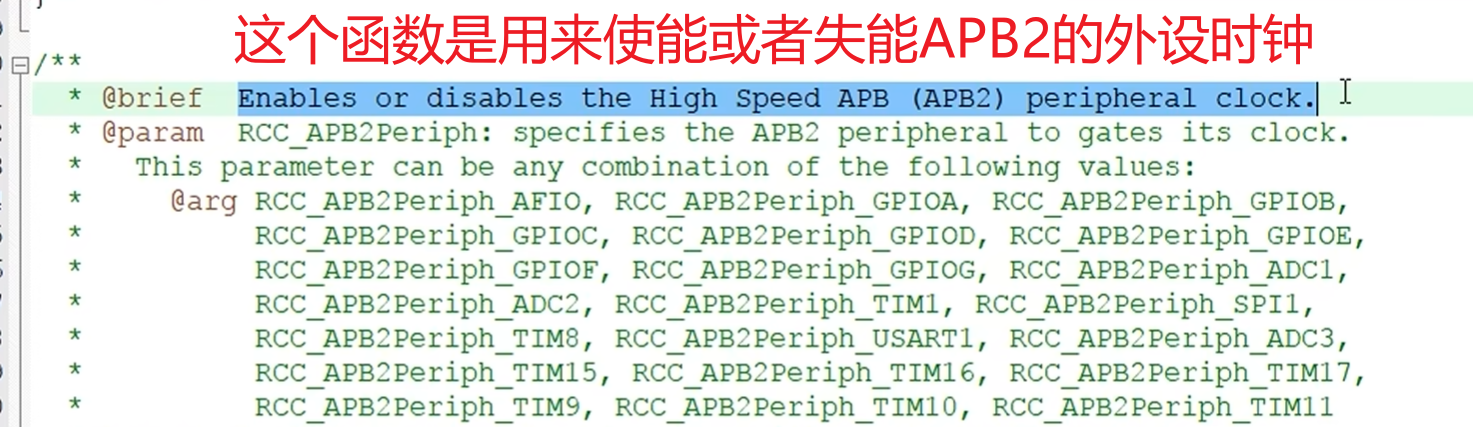

用RCC_APB2外设时钟控制,来开启时钟

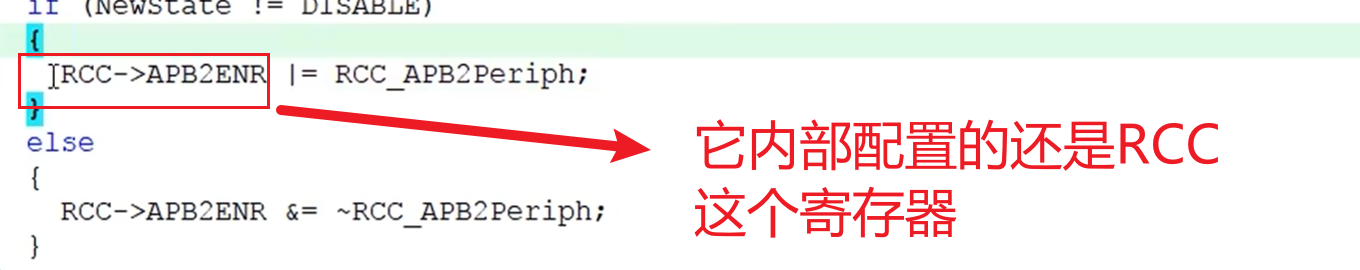

右键跳到函数定义,看一看

但是经过函数的包装,就不需要再去查手册来确认哪一位是干什的了;

这里也用了或=和与=,所以这个库函数的配置是不会影响到寄存器的其他位的;

这就是库函数和寄存器的区别;

2、配置端口模式

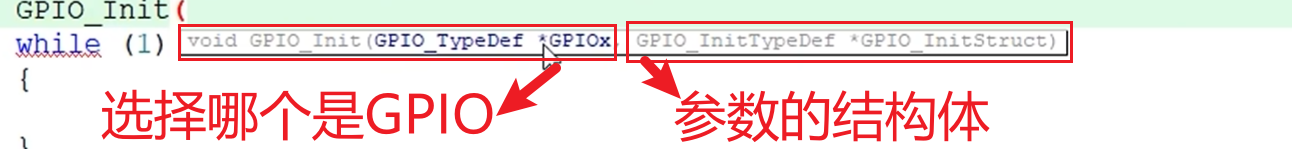

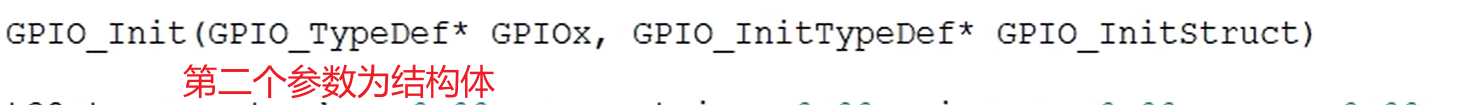

需要用到GPIO_Init这个函数;这里使用了结构体来配置参数,

这个函数是根据GPIO_Init结构体的参数来配置GPIO;

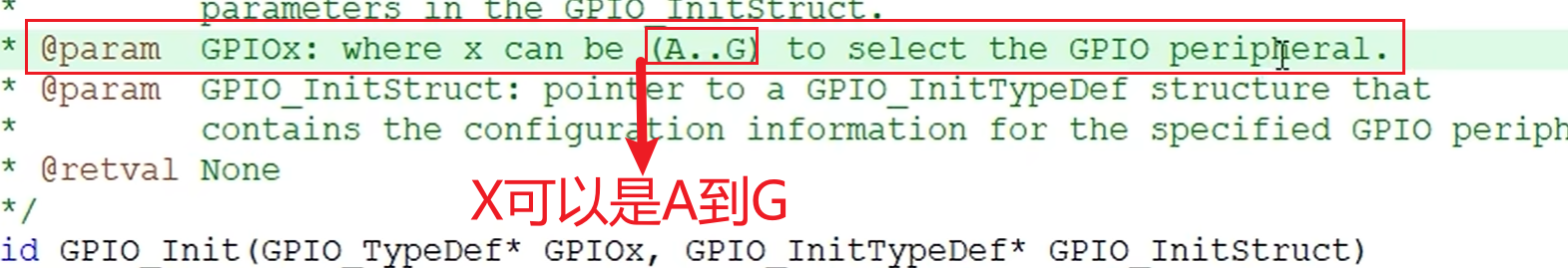

因为我们是PC13口的LED,所以第一个参数为GPIOC,

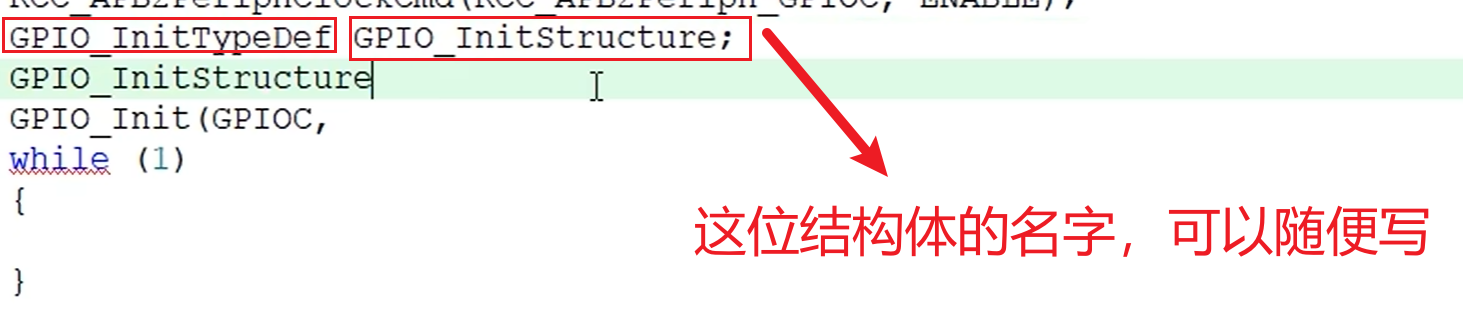

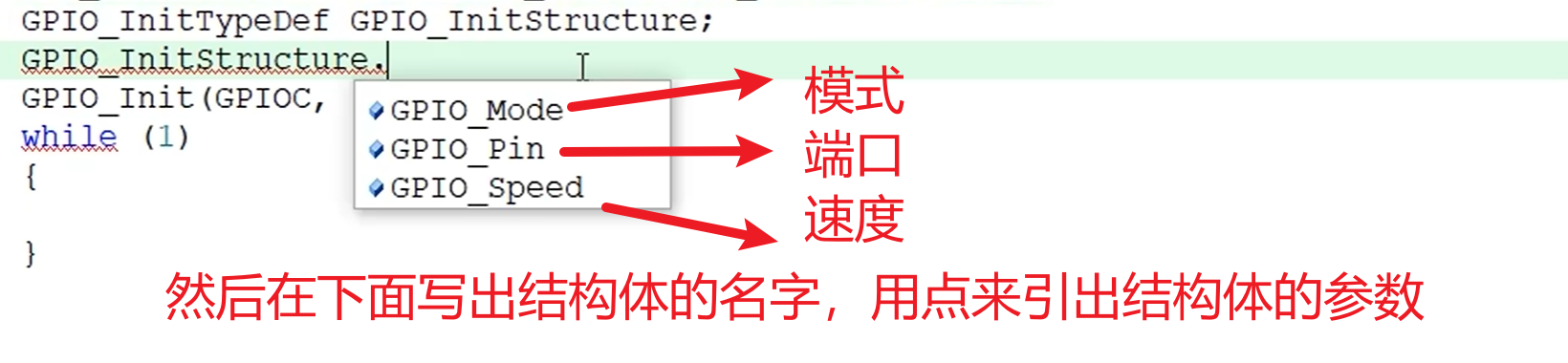

需要先定义一个结构体

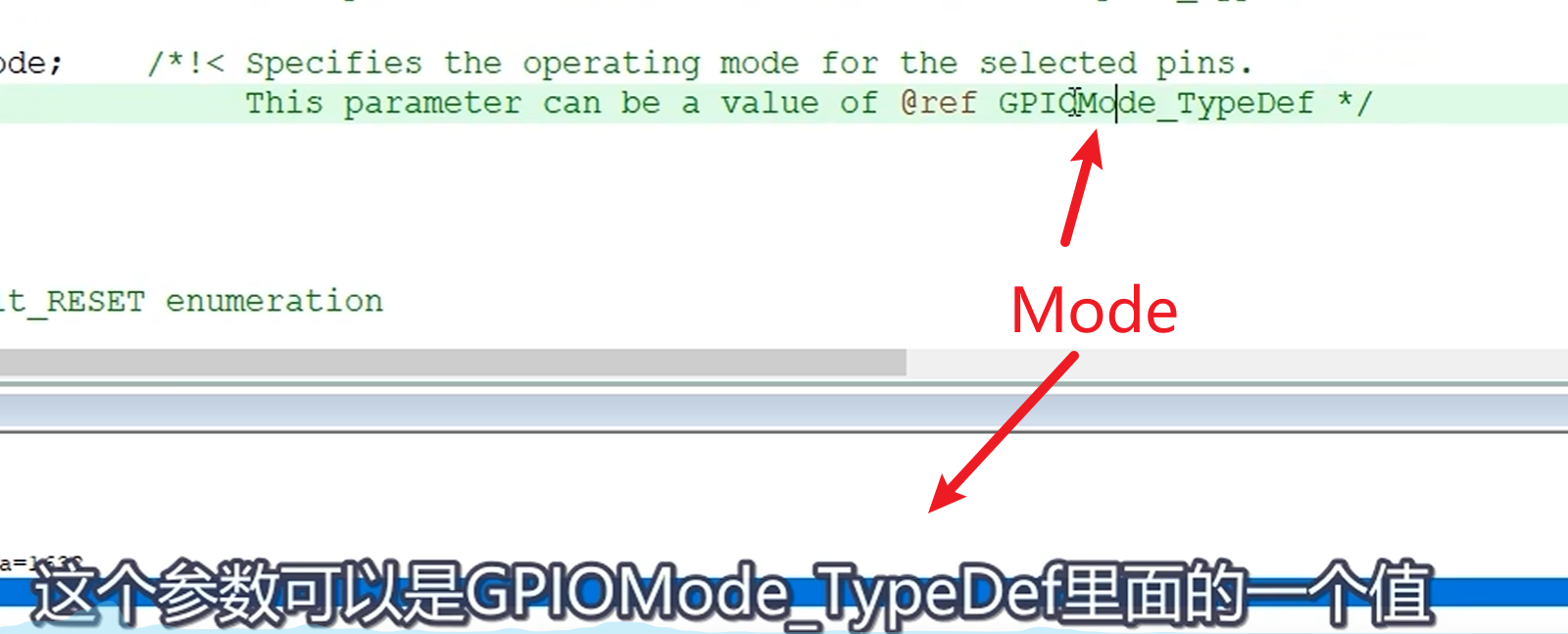

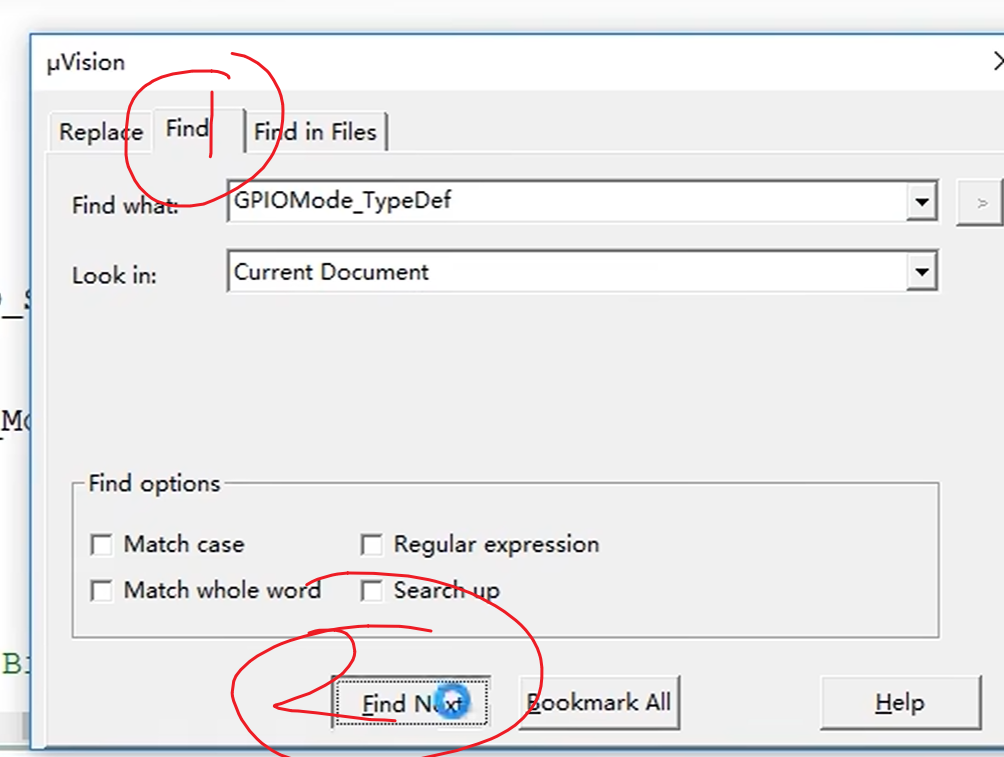

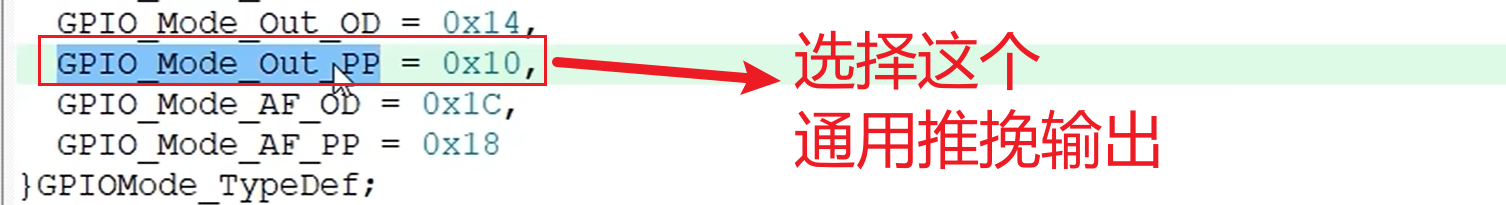

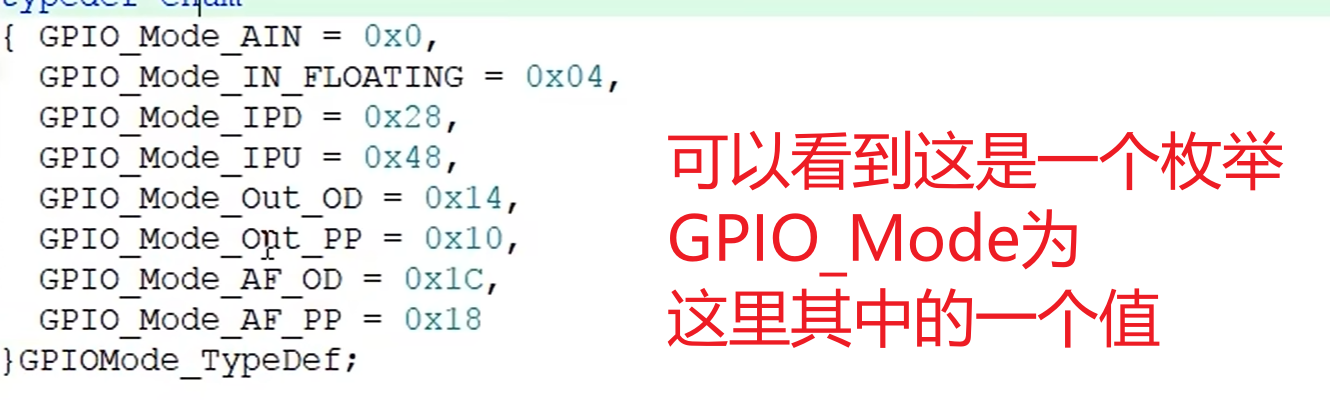

这三个参数都要写出来,然后依次右键找到这三个的定义,然后选中这个字符,按Ctrl+F找到这个定义的位置,

下面步骤同上,第二个位置为GPIO_Pin_13,第三个位置为50MHz的速度;

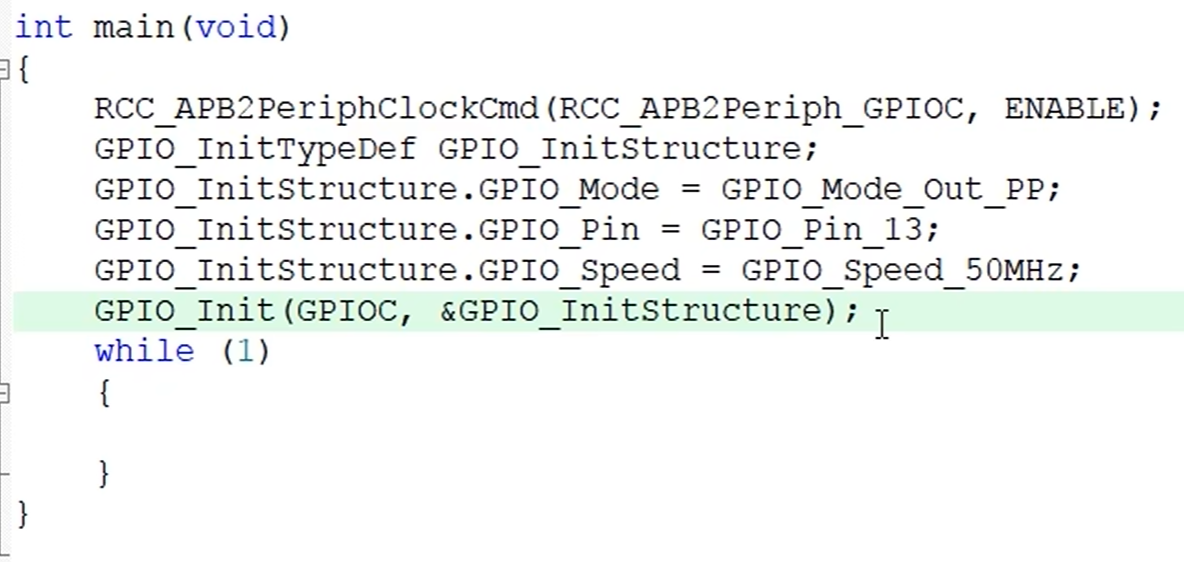

这样结构体就有了

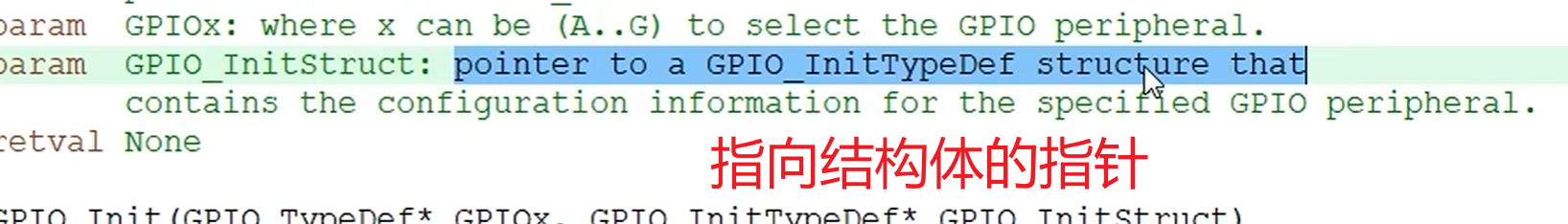

所以这里需要传递结构体的地址,将复制结构体的名字复制到这里,在前面加上一个取地址符号

这样就配置完成了

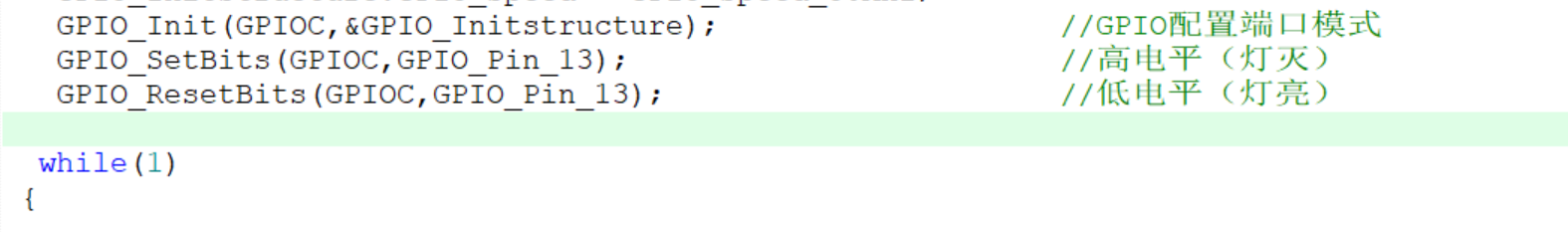

3、设置端口的高低电平

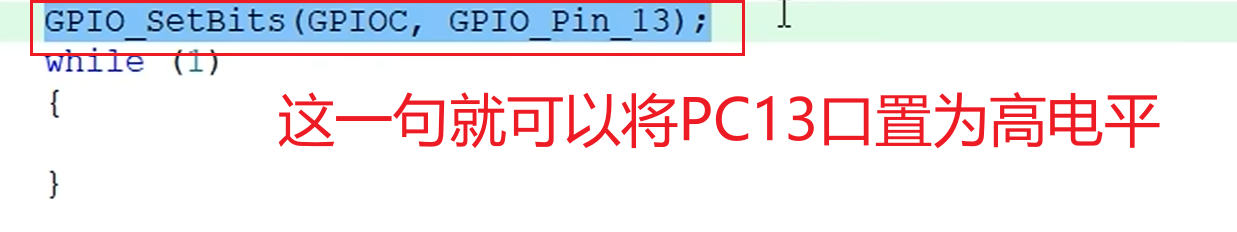

高电平:

用函数GPIO_SetBits,这个就可以把指定端口设置为高电平;

低电平:

用函数GPIO_RetBits,这个就可以把指定端口设置为低电平;

参数与上面高电平一样

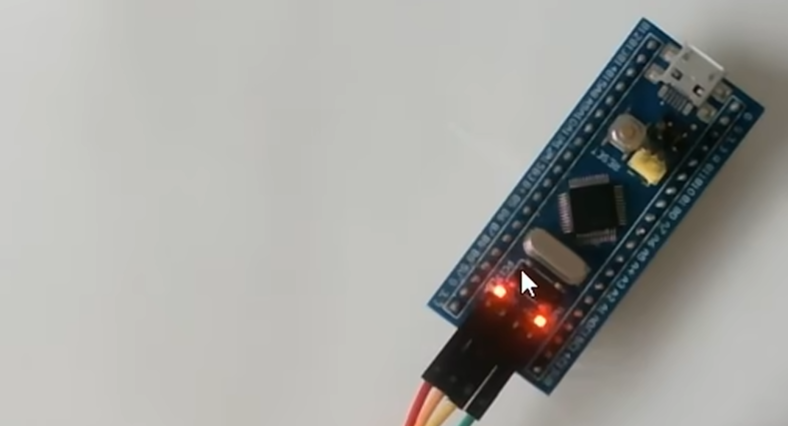

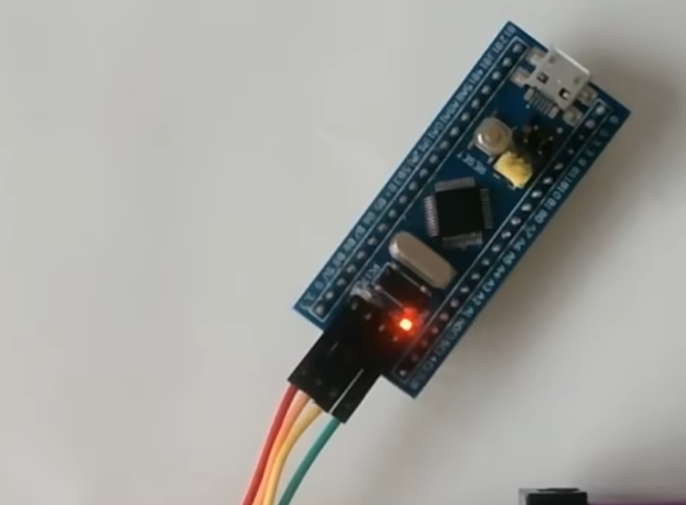

4、点灯

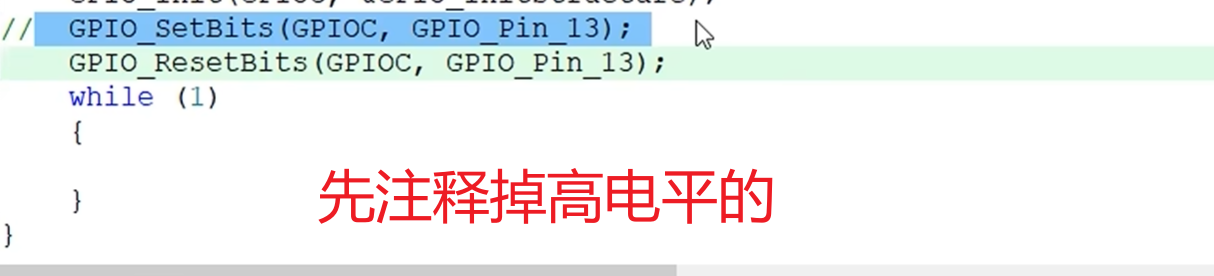

先注释掉其中一个,然后编译下载,

在注释掉低电平的,灯灭
