标准库下载

通过网盘分享的文件：STM32F10x_StdPeriph_Lib_V3.5.0.zip

链接: https://pan.baidu.com/s/1DTjreRvcZ7-JN_O8mTYVsw?pwd=dq5m

提取码: dq5m

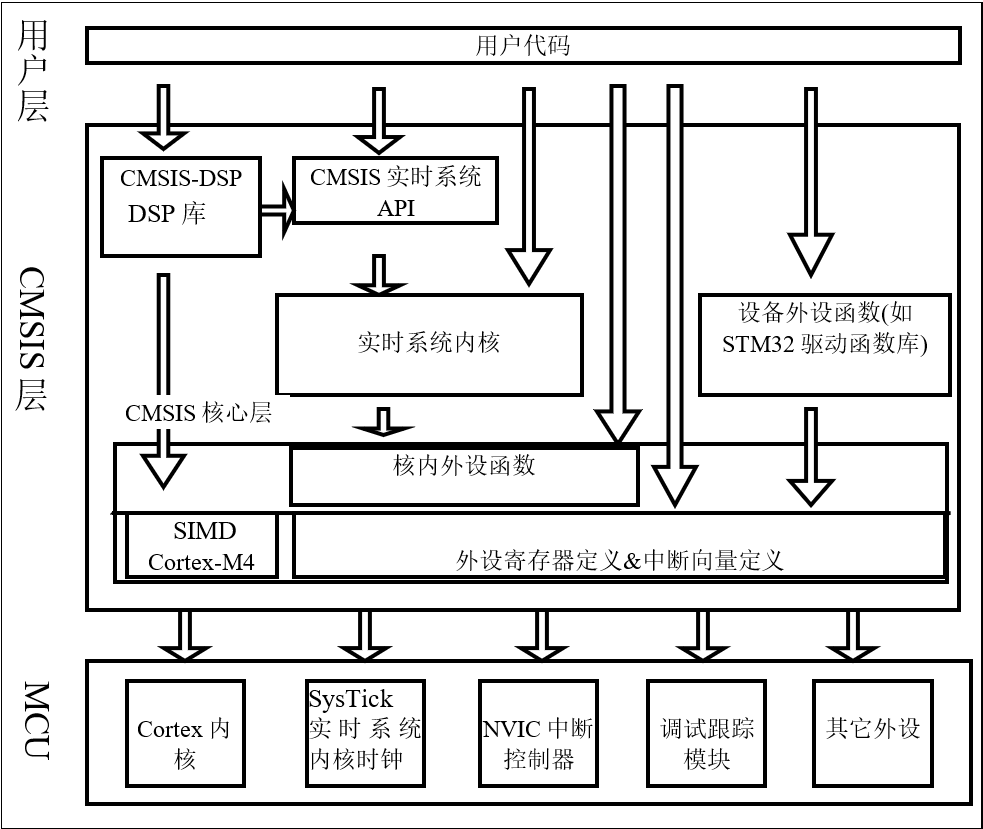

一、CMSIS标准及库层次关系

内核函数层：

其中包含用于访问内核寄存器的名称，地址定义，主要由ARM公司提供。

设备外设访问层：

提供了片上的核外外设的地址和中断定义，主要由芯片生产商提供。

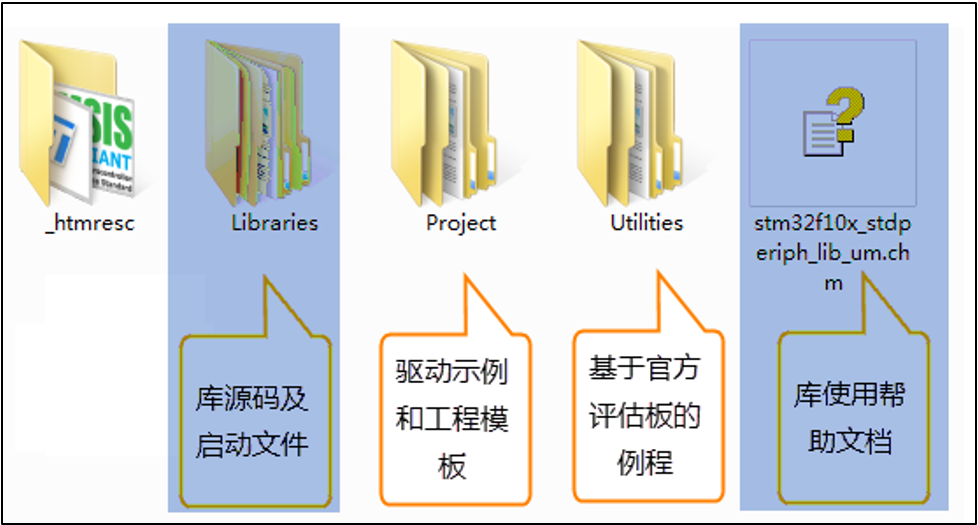

二、STM32F10x_StdPeriph_Lib_V3.5.0库目录、文件夹简介

Libraries：

文件夹下是驱动库的源代码及启动文件，这个非常重要，我们要使用的固件库就在这个文件夹里面。

Project ：

文件夹下是用驱动库写的例子和工程模板，其中那些为每个外设写好的例程对我们非常有用，我们在学习的时候就可以参考这里面的例程，非常全面，简直就是穷尽了外设的所有功能。

Utilities：

包含了基于ST官方实验板的例程，不需要用到，略过即可。

stm32f10x_stdperiph_lib_um.chm：

库帮助文档。

三、Libraries目录

1、CMSIS

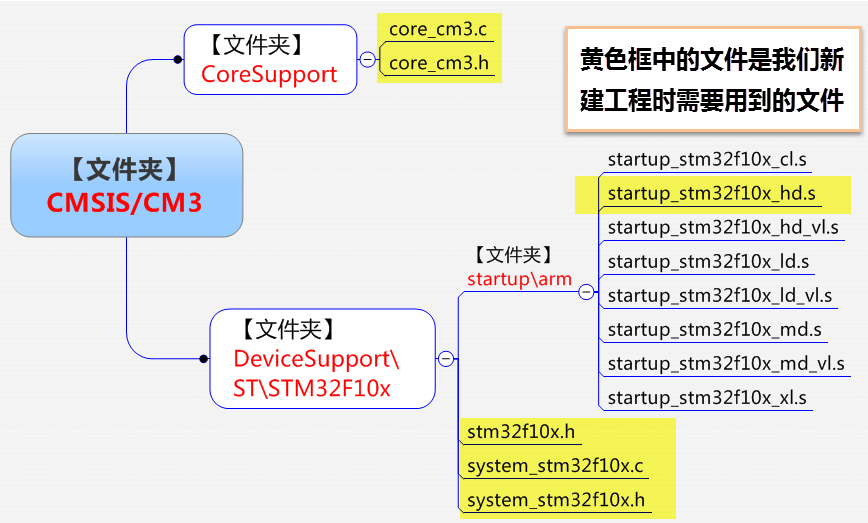

Libraries\CMSIS\

内核相关文件

在CoreSupport文件夹中有core_cm3.c和core_cm3.h两个文件。

Core_cm3.h头文件里面实现了内核的寄存器映射，对应外设头文件stm32f10x.h，区别就是一个针对内核的外设，一个针对片上（内核之外）的外设。

core_cm3.c文件实现了一下操作内核外设寄存器的函数，用的比较少。

core_cm3.h头文件中包含了"stdint.h" 这个头文件，这是一个ANSI C 文件，是独立于处理器之外的，就像我们熟知的C语言头文件 "stdio.h" 文件一样。

c 复制代码

				//stdint.h文件中的类型定义
				/* exact-width signed integer types */
				typedef   signed          char int8_t;
				typedef   signed short     int int16_t;
				typedef   signed           int int32_t;
				typedef   signed       __int64 int64_t;

				/* exact-width unsigned integer types */
				typedef unsigned          char uint8_t;
				typedef unsigned short     int uint16_t;
				typedef unsigned           int uint32_t;
				typedef unsigned       __int64 uint64_t;

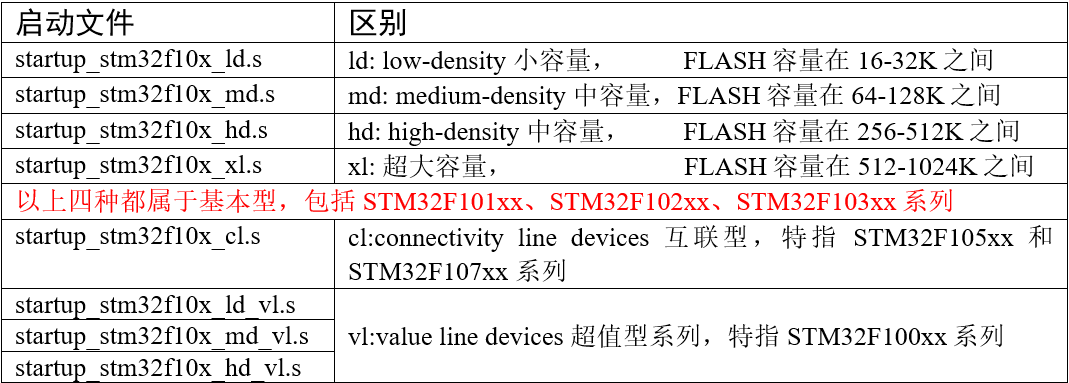

启动文件

启动文件放在startup/arm这个文件夹下面,我们使用的是startup_stm32f10x_hd.s。

Stm32f10x.h

这个头文件实现了片上外设的所有寄存器的映射，是一个非常重要的头文件，在内核中与之想对应的头文件是core_cm3.h。

system_stm32f10x.c

ystem_stm32f10x.c文件实现了STM32的时钟配置，操作的是片上的RCC这个外设。

统在上电之后，首选会执行由汇编编写的启动文件，启动文件中的复位函数中调用的SystemInit函数就在这个文件里面定义。调用完之后，系统的时钟就被初始化成72M。

2、STM32F10x_StdPeriph_Driver

Libraries\STM32F10x_StdPeriph_Driver

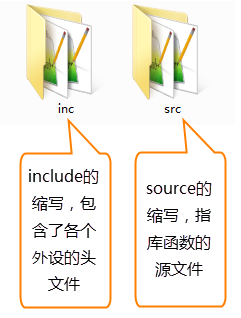

inc（include的缩写）跟src（source的简写）两个文件夹，这里的文件属于CMSIS之外的、芯片片上外设部分。

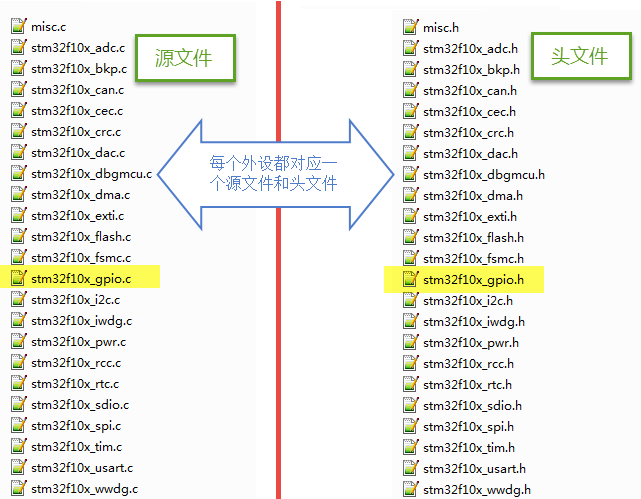

在src 和inc 文件夹里的就是ST公司针对每个STM32外设而编写的库函数文件，每个外设对应一个 .c 和 .h 后缀的文件。我们把这类外设文件统称为：stm32f10x_xxx.c或stm32f10x_xxx.h文件。

misc.c文件，提供了外设对内核中的NVIC(中断向量控制器)的访问函数，在配置中断时，我们必须把这个文件添加到工程中。

3、 stm32f10x_it.c、 stm32f10x_it.h、 stm32f10x_conf.h和system_stm32f10x.c文件

STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template

建立工程时我们需要这四个文件。

stm32f10x_it.c、 stm32f10x_it.h：

用来编写中断服务函数的，在我们修改前，这个文件已经定义了一些系统异常(特殊中断)的接口，其它普通中断服务函数由我们自己添加。

system_stm32f10x.c：

这个文件包含了STM32芯片上电后初始化系统时钟、扩展外部存储器用的函数，例如我们前两章提到供启动文件调用的"SystemInit"函数，用于上电后初始化时钟，该函数的定义就存储在system_stm32f10x.c文件。

stm32f10x_conf.h：

这个文件被包含进stm32f10x.h 文件。

包含该外设的头文件: stm32f10x_xxx.h

c 复制代码

//stm32f10x_conf.h文件配置软件库
#include "stm32f10x_adc.h"
#include "stm32f10x_bkp.h"
#include "stm32f10x_can.h"
#include "stm32f10x_cec.h"
#include "stm32f10x_crc.h"
#include "stm32f10x_dac.h"
#include "stm32f10x_dbgmcu.h"
#include "stm32f10x_dma.h"
#include "stm32f10x_exti.h"
#include "stm32f10x_flash.h"
#include "stm32f10x_fsmc.h"
#include "stm32f10x_gpio.h"
#include "stm32f10x_i2c.h"
#include "stm32f10x_iwdg.h"
#include "stm32f10x_pwr.h"
#include "stm32f10x_rcc.h"
#include "stm32f10x_rtc.h"
#include "stm32f10x_sdio.h"
#include "stm32f10x_spi.h"
#include "stm32f10x_tim.h"
#include "stm32f10x_usart.h"
#include "stm32f10x_wwdg.h"
#include "misc.h"

还可以配置是否使用"断言"编译选项

c 复制代码

   #ifdef  USE_FULL_ASSERT
   /**
    * @brief  The assert_param macro is used for  parameters check.
    * @param  expr: If expr is false, it calls assert_failed function
    *   which reports the name of the source file and the source
    *   line number of the call that failed.
    *   If expr is true, it returns no value.
    * @retval None
    */
	#define assert_param(expr) ((expr) ? (void)0 : assert_failed((uint8_t *)__FILE__, __LINE__))
    /* Exported functions ---------------------------------- */
	void assert_failed(uint8_t* file, uint32_t line);
	#else
    #define assert_param(expr) ((void)0)
    #endif /* USE_FULL_ASSERT */

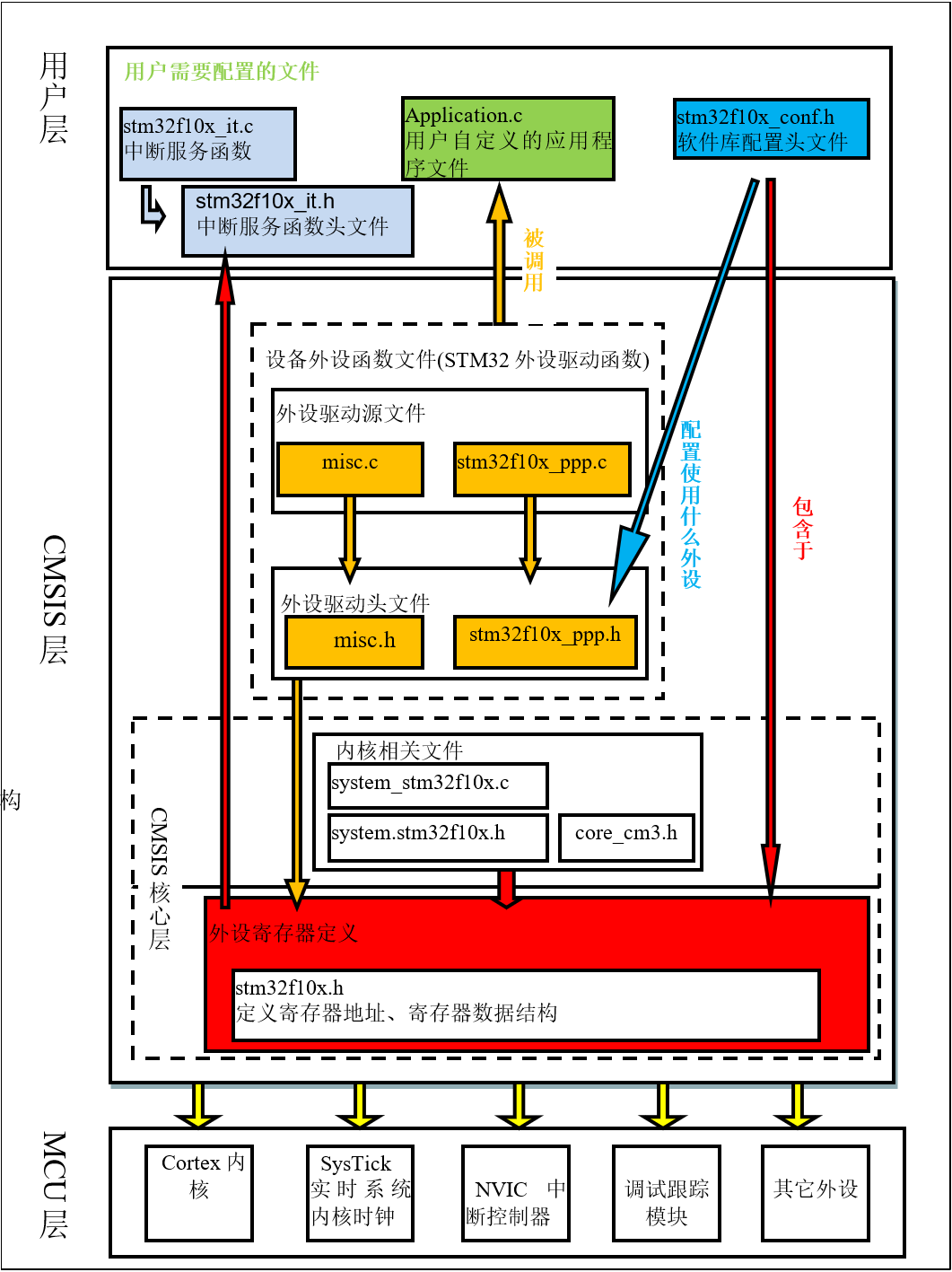

四、文件间的关系

五、帮助文档

《STM32F10X-中文参考手册》

这个文件全方位介绍了STM32芯片的各种片上外设，它把STM32的时钟、存储器架构、及各种外设、寄存器都描述得清清楚楚。当我们对STM32的外设感到困惑时，可查阅这个文档。以直接配置寄存器方式开发的话，查阅这个文档寄存器部分的频率会相当高，但这样效率太低了。

《STM32规格书》

本文档相当于STM32的datasheet，包含了STM32芯片所有的引脚功能说明及存储器架构、芯片外设架构说明。后面我们使用STM32其它外设时，常常需要查找这个手册，了解外设对应到STM32的哪个GPIO引脚。

《Cortex™-M3内核编程手册》

本文档由ST公司提供，主要讲解STM32内核寄存器相关的说明，例如系统定时器、NVIC等核外设的寄存器。这部分的内容是《STM32F10X-中文参考手册》没涉及到的内核部分的补充。相对来说，本文档虽然介绍了内核寄存器，但不如以下两个文档详细，要了解内核时，可作为以下两个手册的配合资料使用。

《Cortex-M3权威指南》

这个手册是由ARM公司提供的，它详细讲解了Cortex内核的架构和特性，要深入了解Cortex-M内核，这是首选，经典中的经典。这个手册也被翻译成中文，出版成书，我们配套的资料里面有提供中文版的电子版。

《stm32f10x_stdperiph_lib_um.chm》

这个就是本章提到的库的帮助文档，在使用库函数时，我们最好通过查阅此文件来了解标准库提供了哪些外设、函数原型或库函数的调用的方法。也可以直接阅读源码里面的函数的函数说明。
