隔离 DC-DC 电源电路（18S12 模块）

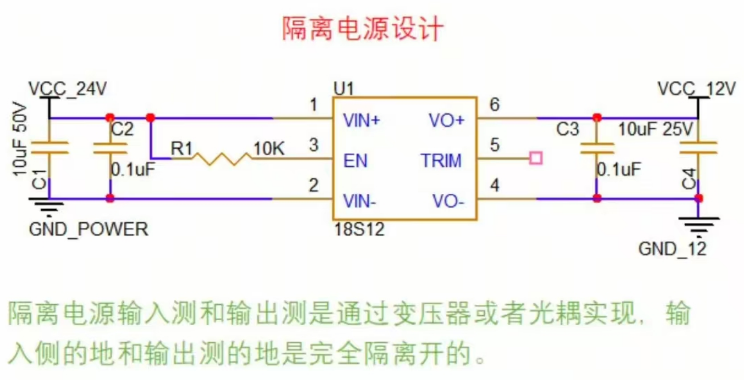

这是一个基于 ** 隔离式 DC-DC 电源模块（18S12）** 的电源转换电路，核心作用是将 24V 非隔离电源转换为 12V 隔离电源，实现输入输出侧的电气完全隔离，避免地环路干扰与高压串扰。
一、核心元件：隔离 DC-DC 模块（U1：18S12）
-
功能定位：18S12 是一款小功率隔离 DC-DC 转换器，典型参数为：
- 输入电压范围：9V~36V（适配 24V 输入）
- 输出电压：固定 12V（可通过
TRIM引脚微调） - 隔离电压：1.5kV~3kV（输入输出地完全电气隔离）
- 内部原理：通过高频变压器实现能量传递，输入输出无直接电气连接，从根本上阻断地环路干扰。
-
引脚作用：
引脚 功能 VIN+（1脚）/VIN-（2脚）输入电源正 / 负端，接 24V 输入与输入地（ GND_POWER）EN（3脚）使能引脚（高电平有效），接高电平时模块启动工作 VO-（4脚）/VO+（6脚）输出电源负 / 正端，输出 12V 隔离电源与输出地（ GND_12）TRIM（5脚）输出电压微调引脚，悬空时输出默认 12V；外接电阻可调整输出电压（±10% 范围）
二、输入侧电路：电源滤波与使能控制
- 输入滤波电容（C1、C2）
C1（10uF/50V）：低频去耦电容，滤除 24V 输入电源的低频纹波，减少负载变化导致的电压波动。C2（0.1uF）：高频去耦电容，抑制输入电源的高频噪声（如开关电源干扰），提升输入电源的稳定性。
- 使能控制电阻（R1：10kΩ） 将
EN引脚拉到输入正电压（24V），使模块始终处于启动状态（高电平使能）；10kΩ 电阻用于限制流入EN引脚的电流，避免引脚过流损坏。
三、输出侧电路：电源滤波与电压稳定
- 输出滤波电容（C3、C4）
C3（10uF/25V）：低频去耦电容，滤除输出 12V 的低频纹波，保证后端电路供电稳定。C4（0.1uF）：高频去耦电容，抑制输出侧的高频噪声（如模块内部开关噪声），降低电磁干扰（EMI）。
- 电压微调引脚（TRIM） 此处悬空，说明使用模块默认输出电压 12V；若需微调输出（如 11V~13V），可在
TRIM与VO+/VO-之间外接电阻调整分压比。
四、整体工作原理
- 输入供电 ：24V 电源经
C1/C2滤波后送入隔离 DC-DC 模块的VIN+/VIN-。 - 模块启动 ：
EN引脚被R1拉到高电平，模块内部高频变压器开始工作，通过电磁感应将输入能量隔离传递到输出侧。 - 输出稳压 ：输出侧经
C3/C4滤波后，得到稳定的 12V 隔离电源，输入地（GND_POWER）与输出地（GND_12）完全隔离，无电气连接。 - 隔离意义：阻断输入侧的地电位差、浪涌干扰传递到输出侧，保护后端敏感电路（如医疗设备、工业控制模块），同时符合安规隔离要求。
五、设计要点
- 滤波电容选型：输入输出电容需适配电压（如输入 C1 耐压 50V、输出 C3 耐压 25V），并采用 "低频 + 高频" 电容组合优化滤波效果。
- 使能逻辑 ：若需远程控制模块启停，可将
EN引脚接主控 GPIO，通过高低电平切换实现开关控制。 - 隔离应用场景：适合工业控制、医疗设备、电源系统等需要电气隔离、抗干扰的场景。
这个电路工作原理
这个隔离 DC-DC 电源电路的核心原理是通过高频变压器实现能量的隔离传递，将输入的 24V 非隔离电源转换为 12V 隔离电源，同时彻底阻断输入输出侧的电气连接，避免地环路干扰与高压串扰，具体工作过程如下：
一、输入侧：电源滤波与模块启动
- 输入电源滤波 24V 输入电源（
VCC_24V）经过C1（10uF/50V）和C2（0.1uF）组成的滤波网络：C1滤除电源中的低频纹波，减少负载波动导致的电压变化；C2抑制高频噪声（如输入侧的开关干扰），让输入电源更稳定。
- 模块使能控制 电阻
R1（10kΩ）将EN引脚直接拉到输入正电压（24V），因为EN是高电平有效引脚，所以模块上电后立即启动工作，无需额外控制信号。
二、隔离 DC-DC 模块（18S12）内部工作
- 高频开关与能量传递 模块内部集成了高频开关管、隔离变压器和控制电路：
- 输入 24V 直流被内部开关管转换为高频脉冲（频率通常在 100kHz 以上）；
- 高频脉冲通过隔离变压器传递到副边，变压器的磁耦合实现了输入与输出的电气隔离（输入地与输出地无直接连接）。
- 副边整流与稳压 副边的高频脉冲经整流、滤波后得到 12V 直流电压，内部反馈电路实时调整开关管的占空比，保证输出电压稳定在 12V（可通过
TRIM引脚微调 ±10%）。
三、输出侧：电源滤波与电压稳定
- 输出电源滤波 模块输出的 12V 电压经过
C3（10uF/25V）和C4（0.1uF）二次滤波：C3滤除输出侧的低频纹波，保证后端电路供电稳定；C4抑制模块内部开关产生的高频噪声，降低电磁干扰（EMI）。
- 隔离特性体现 输入地（
GND_POWER）与输出地（GND_12）完全独立，无任何电气连接，因此输入侧的地电位差、浪涌干扰或高压故障不会传递到输出侧，保护后端敏感电路（如医疗设备、工业控制模块）。
四、核心优势：隔离的意义
- 抗干扰：彻底阻断地环路干扰，避免输入输出侧的噪声相互串扰；
- 安全防护：隔离电压达 1.5kV~3kV，可防止高压串入输出侧损坏电路；
- 适配多场景：适合工业控制、医疗设备、电源系统等对电气隔离有强制要求的场景。
