【Android FrameWork】第二十一天：AudioFlinger

AudioFlinger

在 Android 音频系统的分层架构中，AudioFlinger 扮演着 "中枢神经" 的角色 ------ 它承上启下，连接应用层的音频需求与硬件层的音频输出，是实现多应用音频并发、格式适配、路由控制的核心组件。

本文将从架构定位、核心功能、内部机制到实际工作流程，全面拆解 AudioFlinger 的技术细节。

AudioFlinger 的架构定位

要理解 AudioFlinger，首先需明确它在 Android 音频系统分层模型中的位置。

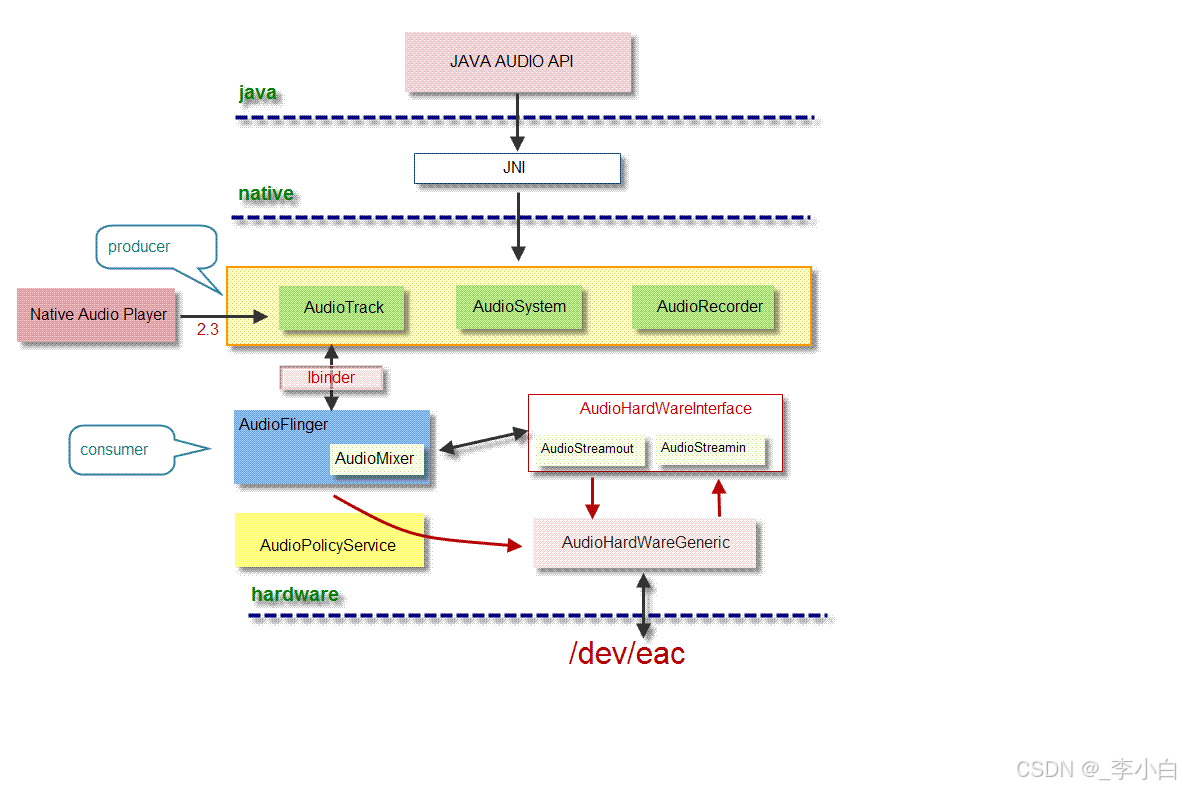

Android 音频栈从上层到下层分为 4 层，AudioFlinger 处于框架层（Framework）与硬件抽象层（HAL）之间 ，是系统级的音频服务（运行在mediaserver进程中），具体定位如下：

层级	核心组件 / 功能	与 AudioFlinger 的关系
应用层	App（如音乐播放器、语音通话）	应用通过AudioTrack/AudioRecord间接调用 AudioFlinger
框架层（Java）	MediaPlayer、AudioManager	封装音频 API，向 AudioFlinger 发起请求（如播放 / 录音指令）
框架层（Native）	AudioFlinger、AudioPolicyService	AudioFlinger 是核心执行层，处理音频数据的实际运算
硬件抽象层（HAL）	Audio HAL、音频驱动	AudioFlinger 将处理后的数据通过 HAL 交付给硬件设备

简单来说：应用层的音频需求（如播放音乐、录制语音），最终都会转化为对 AudioFlinger 的调用；AudioFlinger 则将这些需求转化为硬件可识别的指令，协调音频硬件完成输出 / 输入。

AudioFlinger 的核心功能

AudioFlinger 的核心职责是 "处理所有系统级的音频流运算"，具体涵盖五大关键功能，这些功能共同保障了 Android 设备的音频体验。

1. 多音频流混音（Mixer）：解决 "多应用同时发声" 问题

Android 设备中，多个应用可能同时产生音频流（如音乐 App 播放背景音乐、微信提示音、导航语音）------ 若直接将这些音频流输出到硬件，会导致声音冲突。

AudioFlinger 的Mixer 模块正是为解决此问题而生：

• 核心逻辑：将多个独立的音频流（PCM 格式）按照 "优先级 + 音量" 规则，混合成单一音频流；

• 混音策略：

  • 优先级：语音通话流（STREAM_VOICE_CALL）> 通知流（STREAM_NOTIFICATION）> 音乐流（STREAM_MUSIC）；

  • 音量：支持 "全局音量" 和 "单流音量" 独立控制，混音时按比例调整各流的采样幅度；

• 硬件加速：若音频 HAL 支持硬件混音（如某些 SoC 的音频 Codec），AudioFlinger 会将混音任务卸载到硬件，降低 CPU 占用。

2. 音频路由（Routing）：控制 "声音从哪里出、到哪里入"

音频路由是指 "将处理后的音频流导向正确的设备"（如喇叭、耳机、蓝牙音箱），或 "将录音数据从正确的设备采集"（如麦克风、蓝牙耳机麦克风）。

AudioFlinger 的路由功能由AudioPolicyService（APS）协同控制：

• 决策流程：APS 根据设备状态（如耳机是否插入、蓝牙是否连接）制定路由策略，将指令下发给 AudioFlinger；

• 路由实现：AudioFlinger 通过 HAL 接口切换 "音频设备端口"，例如：

  • 插入耳机时，将输出路由从 "内置喇叭" 切换到 "耳机端口"；

  • 蓝牙连接时，将输入路由从 "内置麦克风" 切换到 "蓝牙麦克风"；

• 多设备支持：支持同时连接多个音频设备（如耳机 + 蓝牙音箱），并按策略选择主设备。

3. 音频格式转换（Format Conversion）：实现 "格式兼容性"

不同应用输出的音频流格式可能不同（如采样率 44.1kHz/48kHz、位深 16bit/24bit、声道数 mono/stereo），而音频硬件通常只支持固定格式的输入。

AudioFlinger 的格式转换模块负责统一格式：

• 转换类型：

  • 采样率转换：如将 44.1kHz 的音乐流转换为硬件支持的 48kHz；

  • 位深转换：如将 24bit 的高解析音频转换为 16bit 的通用格式；

  • 声道转换：如将 mono（单声道）的语音流转换为 stereo（立体声）；

• 转换算法：采用 Android 内置的高效算法（如线性插值、 sinc 插值），在 "转换效率" 和 "音质损失" 间平衡 ------ 低延迟场景（如游戏语音）用快速算法，音乐场景用高质量算法。

4. 音频效果处理（Effects）：增强 "声音体验"

AudioFlinger 支持为音频流添加实时效果（如均衡器、环绕声、降噪），这些效果通过AudioEffect Framework实现：

• 效果类型：

  • 内置效果：系统默认支持的效果（如音量增强、回声消除）；

  • 第三方效果：应用通过AudioEffect API 自定义的效果（如音乐 App 的 EQ 调节）；

• 处理流程：

1. 应用通过AudioTrack绑定效果（如均衡器）；

2. AudioFlinger 在混音前 / 后，调用对应的效果模块处理音频流；

3. 处理后的音频流再进入混音或输出环节。

5. 音频同步与缓冲（Synchronization & Buffering）：保障 "播放流畅性"

音频播放对 "时间精度" 要求极高 ------ 若数据传输不及时，会导致 "卡顿" 或 "爆音"。AudioFlinger 通过缓冲机制与同步策略解决此问题：

• 共享内存缓冲：AudioFlinger 与应用（通过AudioTrack）共享一块内存区域，应用将音频数据写入缓冲区，AudioFlinger 按固定周期读取（避免频繁数据拷贝）；

• 同步时钟：以音频硬件的采样时钟为基准，控制数据读取速度（如 44.1kHz 采样率下，每秒读取 44100 个采样点）；

• 缓冲水位控制：当缓冲区数据不足时，触发应用补充数据；当数据溢出时，丢弃冗余数据（避免缓冲拥堵）。

AudioFlinger 的内部架构

AudioFlinger 采用 "线程池" 架构，通过不同类型的线程处理不同场景的音频任务，确保高并发与低延迟。核心线程类型分为三类，每种线程对应特定的音频处理场景。

1. Mixer 线程（Mixer Thread）：处理 "多流混音" 场景

• 适用场景：大多数普通音频流（如音乐、通知、系统提示音），需要多流混音后输出；

• 核心工作：

1. 定期（按音频采样周期）从多个AudioTrack的共享缓冲区读取数据；

2. 对读取的多通道数据进行混音（按优先级和音量比例）；

3. 若需格式转换，对混音后的数据进行格式适配；

4. 将处理后的数据通过 HAL 写入音频硬件缓冲区；

• 线程特性：每个音频输出设备（如喇叭、耳机）对应一个 Mixer 线程，确保设备独占性。

2. Direct 线程（Direct Thread）：处理 "低延迟" 场景

部分场景（如游戏音效、实时语音通话）对音频延迟要求极高（需 < 10ms），若使用 Mixer 线程的混音流程，会增加延迟。此时 AudioFlinger 会创建Direct 线程：

• 核心特点：

  • 不进行混音：直接将单个音频流输送到硬件，减少处理环节；

  • 低缓冲：使用更小的缓冲区（如 10ms 以内），降低数据等待时间；

  • 独占设备：同一时间仅允许一个 Direct 线程占用音频设备（避免冲突）；

• 典型应用：游戏语音、录音笔 App、实时 K 歌软件。

3. Offload 线程（Offload Thread）：处理 "硬件卸载" 场景

对于高码率音频（如无损音乐、DSD 格式），若通过 CPU 进行解码和混音，会消耗大量功耗。AudioFlinger 的Offload 线程支持 "硬件卸载"：

• 核心逻辑：

1. 将未解码的音频数据（如 FLAC、AAC）直接发送给支持硬件解码的 HAL；

2. 由音频硬件（如 Codec 芯片）完成解码、混音和输出，无需 CPU 参与；

3. AudioFlinger 仅负责数据传输和状态监控；

• 优势：降低 CPU 占用（可降低 30%+），延长设备续航（尤其适合长时间播放无损音乐）；

• 限制：需硬件支持（如高通 WCD 系列 Codec、华为 HiSilicon Codec），且仅支持特定格式。

AudioFlinger 的工作流程

以 "音乐 App 播放音乐" 为例，拆解 AudioFlinger 的完整工作流程，共分为 6 个步骤：

步骤 1：应用层发起请求

音乐 App 通过MediaPlayer播放音乐，MediaPlayer内部会：

1. 调用MediaCodec解码音乐文件（如 MP3→PCM 格式）；

2. 创建AudioTrack实例，向AudioManager申请音频流类型（如 STREAM_MUSIC）和格式（如 44.1kHz、16bit、stereo）；

3. AudioManager将请求转发给AudioPolicyService（APS），由 APS 制定策略（如路由到喇叭、音量 100%）。

步骤 2：AudioFlinger 创建音频流

1. APS 将策略指令（如 "使用 Mixer 线程、输出到喇叭"）下发给 AudioFlinger；

2. AudioFlinger 为该AudioTrack创建对应的 "音频流对象"，并分配共享内存缓冲区（大小由格式和延迟需求决定，如 20ms 缓冲）；

3. 将共享内存地址返回给AudioTrack，应用可通过AudioTrack.write()向缓冲区写入 PCM 数据。

步骤 3：Mixer 线程读取数据

1. AudioFlinger 的 Mixer 线程（对应喇叭设备）按固定周期（如 44.1kHz 采样率下，每 23.1μs 读取一个采样点）唤醒；

2. 从AudioTrack的共享缓冲区中读取 PCM 数据（若缓冲区数据不足，线程会阻塞等待应用补充）；

3. 若此时有其他音频流（如微信提示音），Mixer 线程会同时读取多个流的数据。

步骤 4：混音与格式处理

1. Mixer 线程按 APS 制定的优先级和音量，对多流数据进行混音（如音乐流音量 80%、提示音音量 100%）；

2. 检查混音后的数据格式是否与硬件匹配（如硬件仅支持 48kHz，需将 44.1kHz 数据转换为 48kHz）；

3. 若应用开启了音频效果（如均衡器），Mixer 线程调用效果模块处理数据。

步骤 5：数据输出到 HAL

1. AudioFlinger 将处理后的 PCM 数据通过AudioStreamOut接口（HAL 层）写入音频硬件的缓冲区；

2. HAL 层将数据转换为硬件可识别的模拟信号（如 I2S 协议传输）；

3. 音频硬件（Codec + 喇叭）将模拟信号放大，最终输出声音。

步骤 6：状态监控与销毁

1. 播放过程中，AudioFlinger 实时监控缓冲区水位（避免空缓冲 / 满缓冲）；

2. 若应用暂停播放，AudioFlinger 暂停读取数据；若应用停止播放，AudioTrack销毁，AudioFlinger 释放共享内存和线程资源。

AudioFlinger 与关键组件的交互

AudioFlinger 并非孤立工作，它需要与多个系统组件协同，才能完成完整的音频处理链路。

1. 与 AudioPolicyService（APS）："策略决策" 与 "执行" 的分工

APS 是 "音频策略大脑"，AudioFlinger 是 "执行手脚"，两者通过 Binder 通信：

• APS 的职责：制定策略（如 "耳机插入时切换路由""语音流优先级最高""音量调节规则"）；

• 交互流程：

1. APS 监测设备状态变化（如耳机插入）；

2. APS 生成策略指令（如 "将输出路由从喇叭切换到耳机"）；

3. APS 通过 Binder 调用 AudioFlinger 的setRouting()接口；

4. AudioFlinger 执行路由切换，并向 APS 返回执行结果。

2. 与 Audio HAL："硬件抽象" 的桥梁

AudioFlinger 不直接操作硬件，而是通过 HAL 层与硬件交互，实现 "硬件无关性"：

• HAL 的作用：将 AudioFlinger 的通用指令（如 "播放 PCM 数据""切换路由"）转换为具体硬件的驱动指令；

• 核心接口：

  • AudioStreamOut：音频输出接口（如write()写入数据、setVolume()调节音量）；

  • AudioStreamIn：音频输入接口（如read()读取录音数据、setGain()调节增益）；

  • AudioDevice：设备管理接口（如open()打开设备、close()关闭设备）；

• 优势：不同厂商的音频硬件（如高通、联发科、华为）只需实现 HAL 接口，即可接入 Android 系统，无需修改 AudioFlinger 代码。

3. 与 AAudio（Android Audio）：低延迟音频的 "补充"

Android 8.0（API 26）引入 AAudio 框架，专为低延迟音频设计。AAudio 与 AudioFlinger 的关系是 "互补而非替代"：

• 若硬件支持 AAudio 的 "快速路径"（Fast Path），AAudio 会直接与 HAL 交互，绕过 AudioFlinger，实现 < 10ms 的超低延迟；

• 若硬件不支持 Fast Path，AAudio 会 fallback 到 AudioFlinger 的 Direct 线程，确保兼容性；

• 核心差异：AAudio 是 "轻量级接口"，专注低延迟；AudioFlinger 是 "全功能服务"，支持混音、效果等复杂功能。

AudioFlinger 的性能优化

AudioFlinger 作为系统级服务，其性能直接影响设备的音频体验和续航，Android 团队通过多种技术优化其表现。

1. 动态线程调度

• 当只有一个音频流时，Mixer 线程自动切换为 "单流模式"，跳过混音步骤，降低 CPU 占用；

• 当多个音频流并发时，自动启用混音逻辑，确保声音正常叠加；

• 线程优先级动态调整：语音通话场景下，Mixer 线程优先级提升至 "实时优先级"，避免被其他线程抢占。

2. 缓冲大小自适应

• 根据音频场景调整缓冲区大小：

  • 音乐播放：使用较大缓冲区（如 50ms），降低 CPU 唤醒频率（减少功耗）；

  • 游戏语音：使用较小缓冲区（如 10ms），降低延迟；

• 根据硬件性能调整：高性能设备（如旗舰机）可使用更小缓冲区，低性能设备（如入门机）使用更大缓冲区，避免卡顿。

3. 硬件加速普及

• 推动硬件支持混音、解码、效果处理（如高通 aptX、华为 Histen），将 CPU 任务卸载到硬件；

• Android 12 + 引入 "音频硬件加速服务（Audio HW Acceleration Service）"，统一管理硬件加速资源，提升兼容性。

AudioFlinger 的版本演进

随着 Android 版本迭代，AudioFlinger 不断升级，核心演进方向如下：

Android 版本	关键升级点
Android 4.0	引入 Mixer 线程与 Direct 线程分离，支持低延迟场景；
Android 5.0	支持 Offload 线程，实现硬件解码卸载；引入 AudioEffect Framework，支持第三方音频效果；
Android 8.0	适配 AAudio 框架，支持 Fast Path 低延迟路径；优化共享内存机制，减少数据拷贝；
Android 10	引入 "音频设备联盟（Audio Device Alliance）"，提升多设备协同能力；
Android 12+	增强硬件加速服务，支持更多格式的硬件混音；优化缓冲区管理，降低待机功耗；

总结

AudioFlinger 作为 Android 音频系统的 "中枢"，其核心价值体现在三个方面：

1. 兼容性：通过格式转换、HAL 抽象，适配不同应用的音频需求和不同厂商的硬件；

2. 体验保障：通过混音、路由、低延迟线程，确保多应用音频并发流畅，满足不同场景的体验需求；

3. 性能平衡 ：通过硬件卸载、动态调度，在 "音质""延迟""功耗" 三者间找到最优解。
