基于 STM32 ——GPIO输入

一、按键与传感器模块

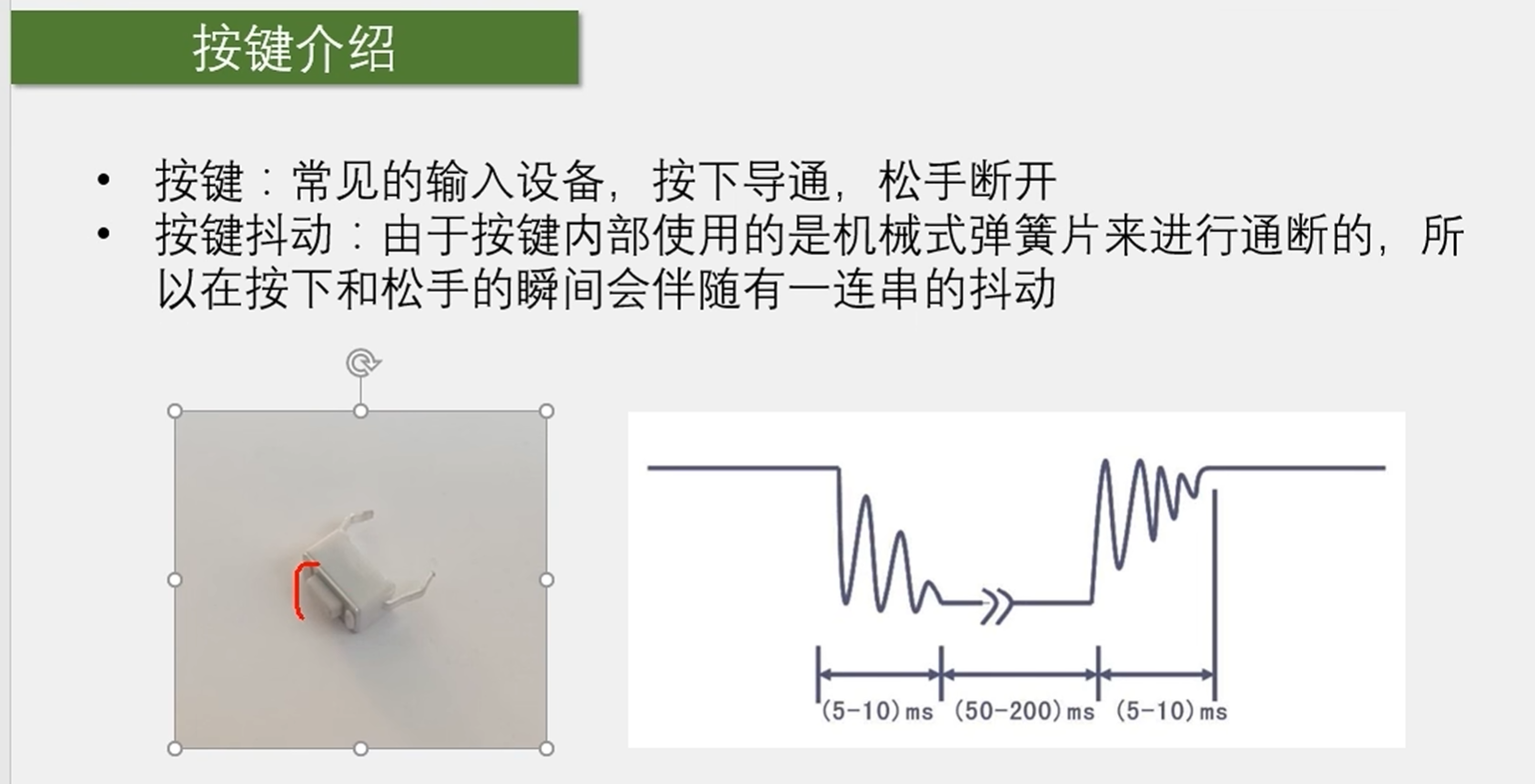

**1、**按键介绍

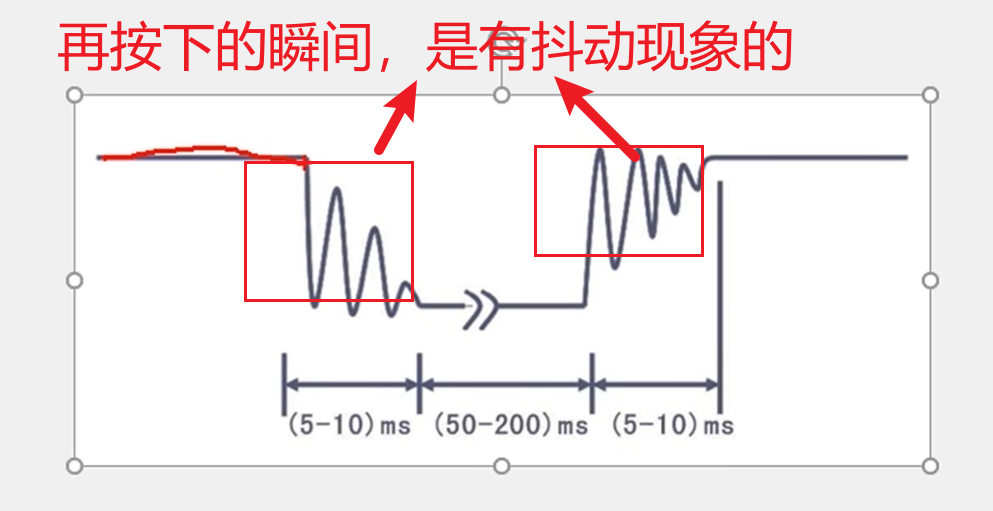

这个抖动比较快,通常在5-10ms之间;

对单片机来说很漫长,所以我们要对这个抖动进行过滤;

不然会出现按键机按一下,单片机会反映了很多次的现象;

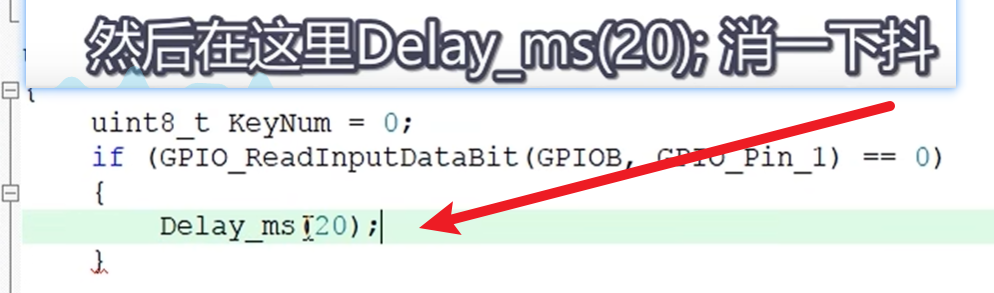

最简单的过滤方法就是加一段延时,将抖动时间耗过去;

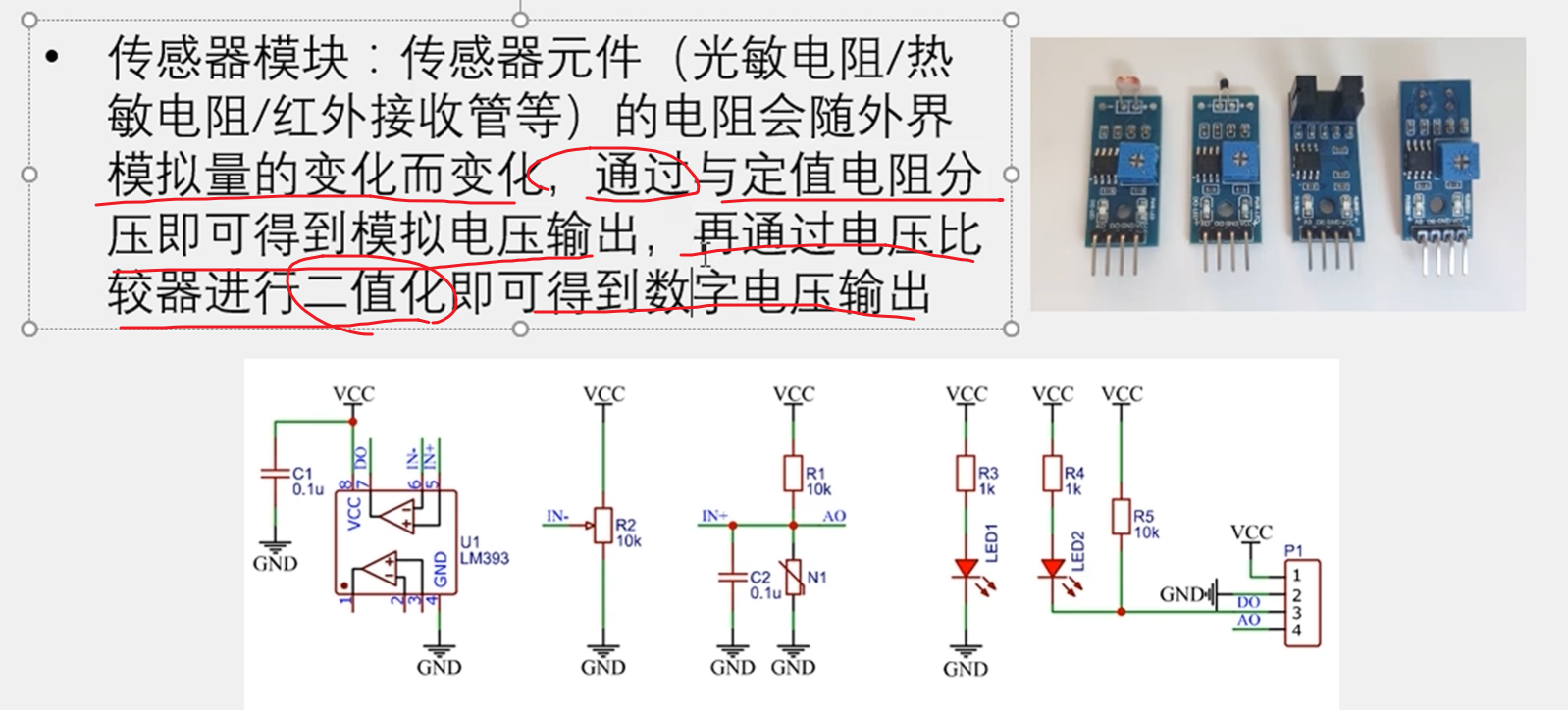

2、传感器模块的介绍

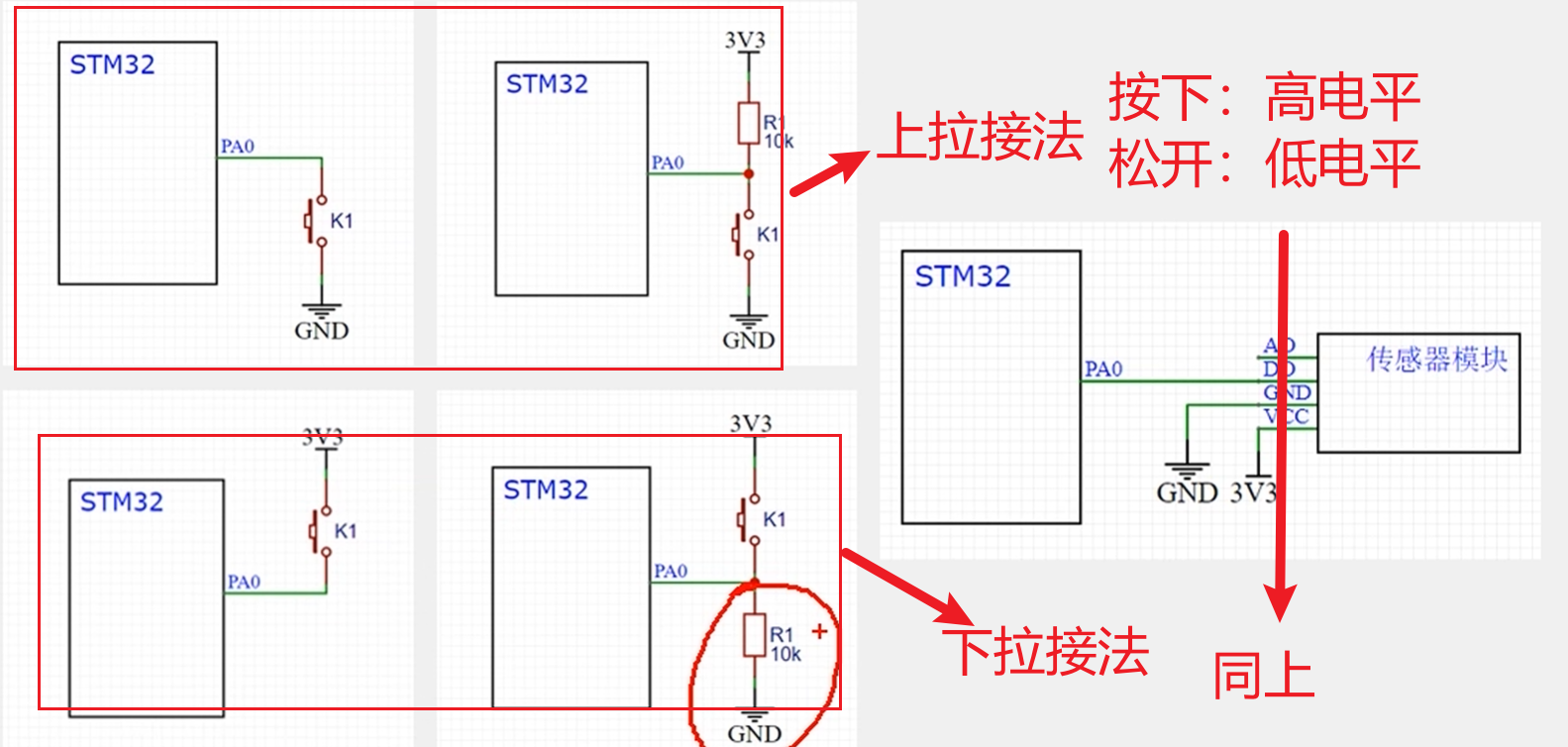

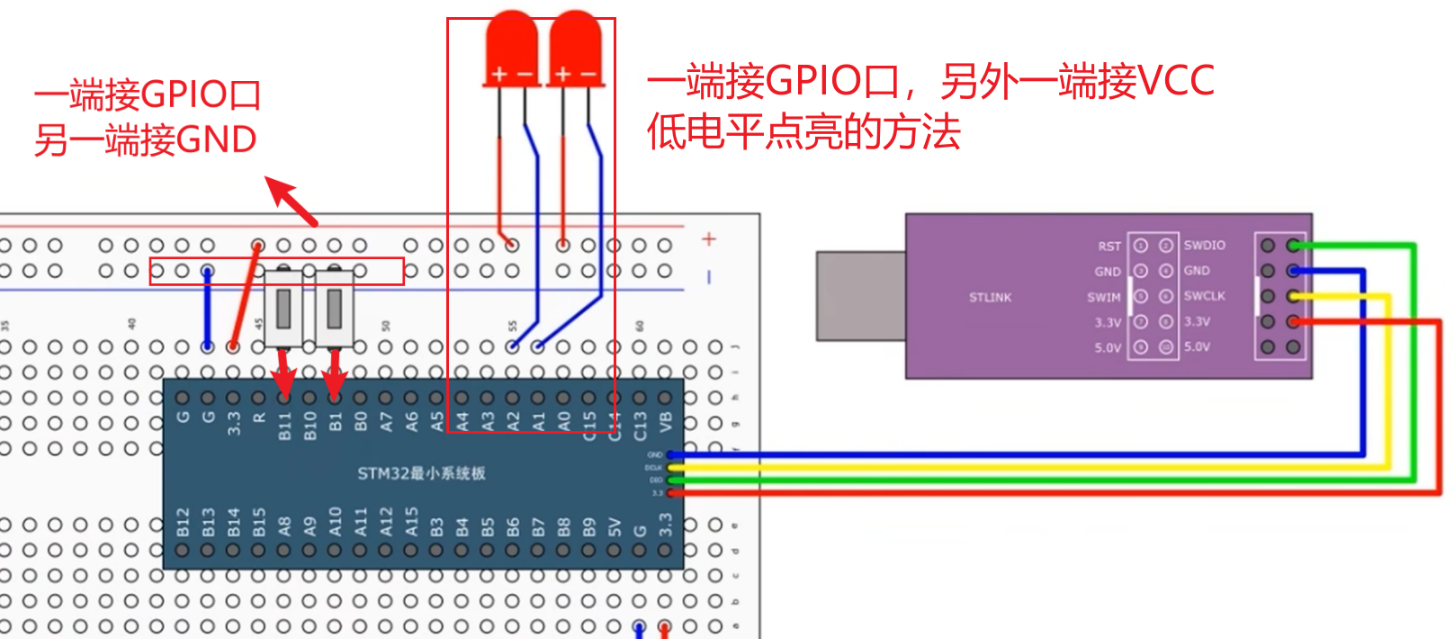

3、硬件电路

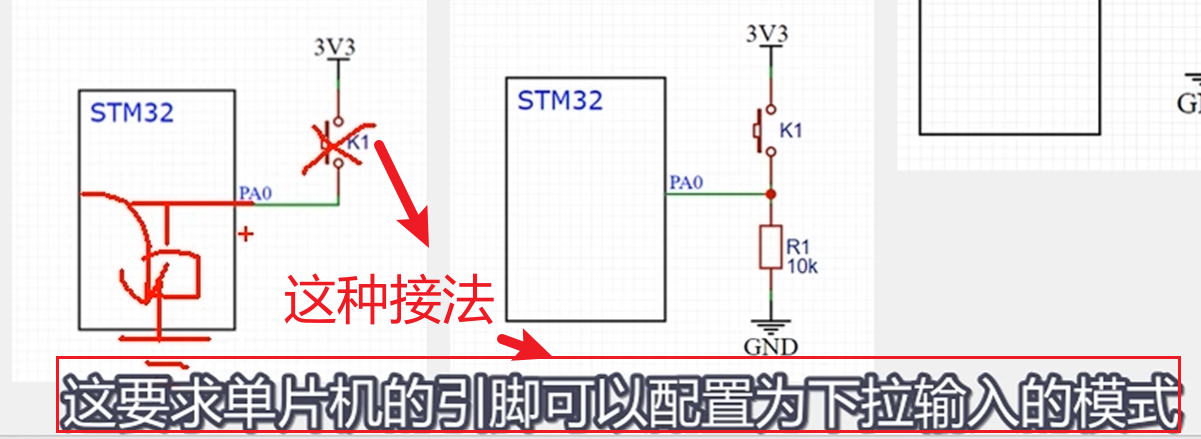

A、按键

一般用上面两种接法

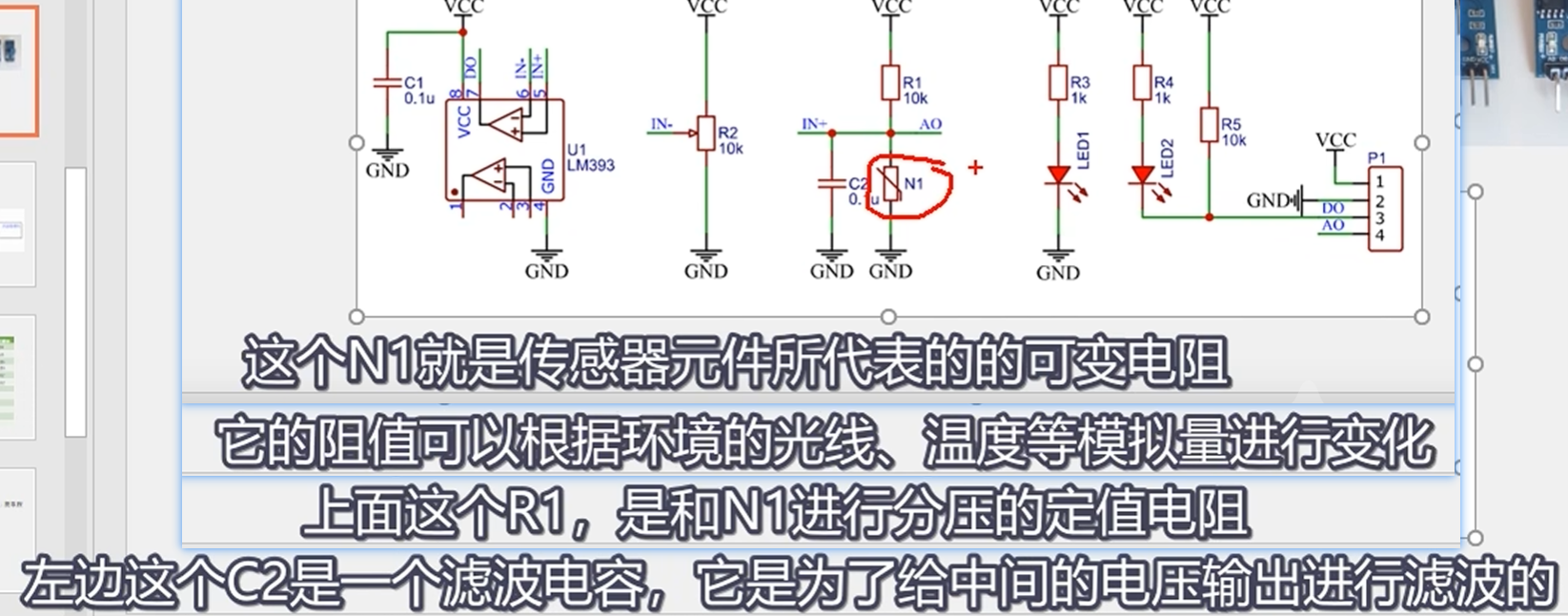

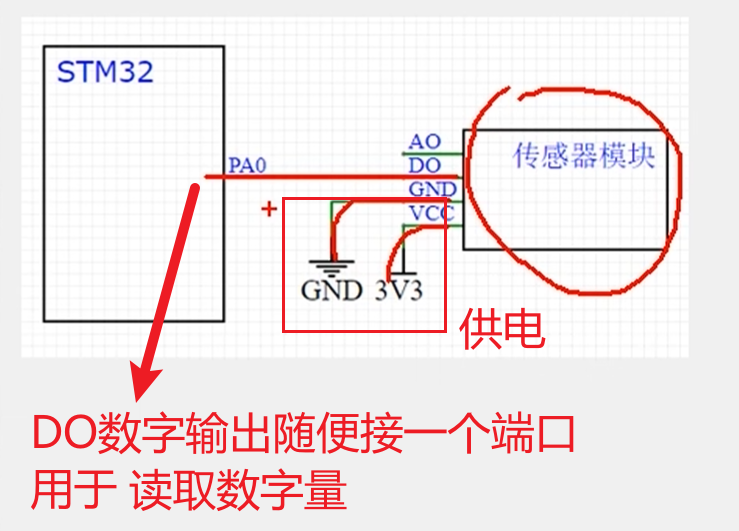

B、传感器模块

二、按键控制LED(GPIO输入部分的代码)

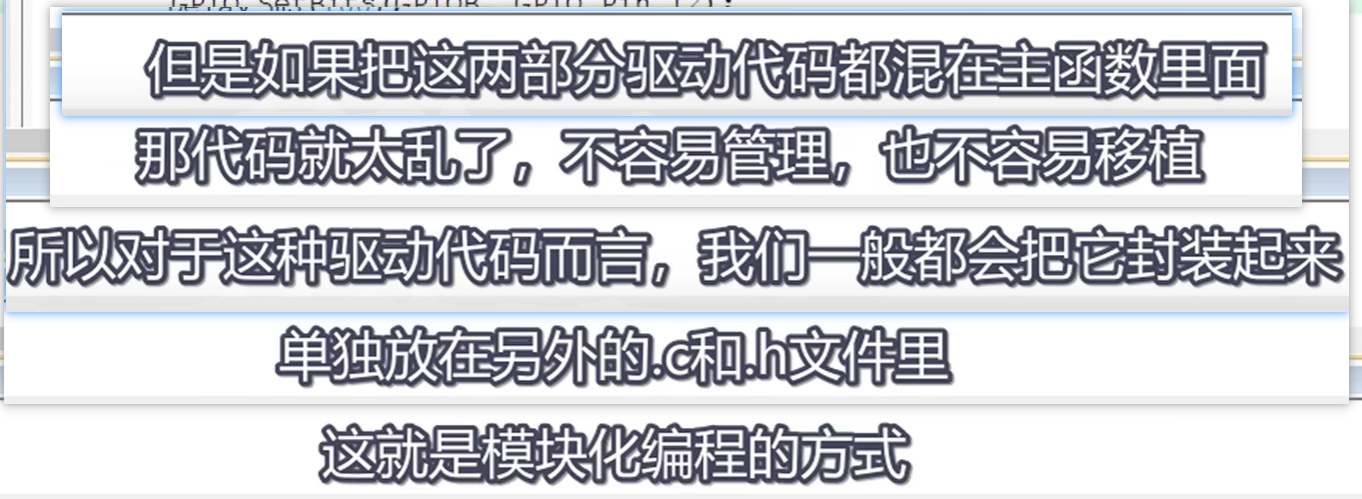

1、封装代码

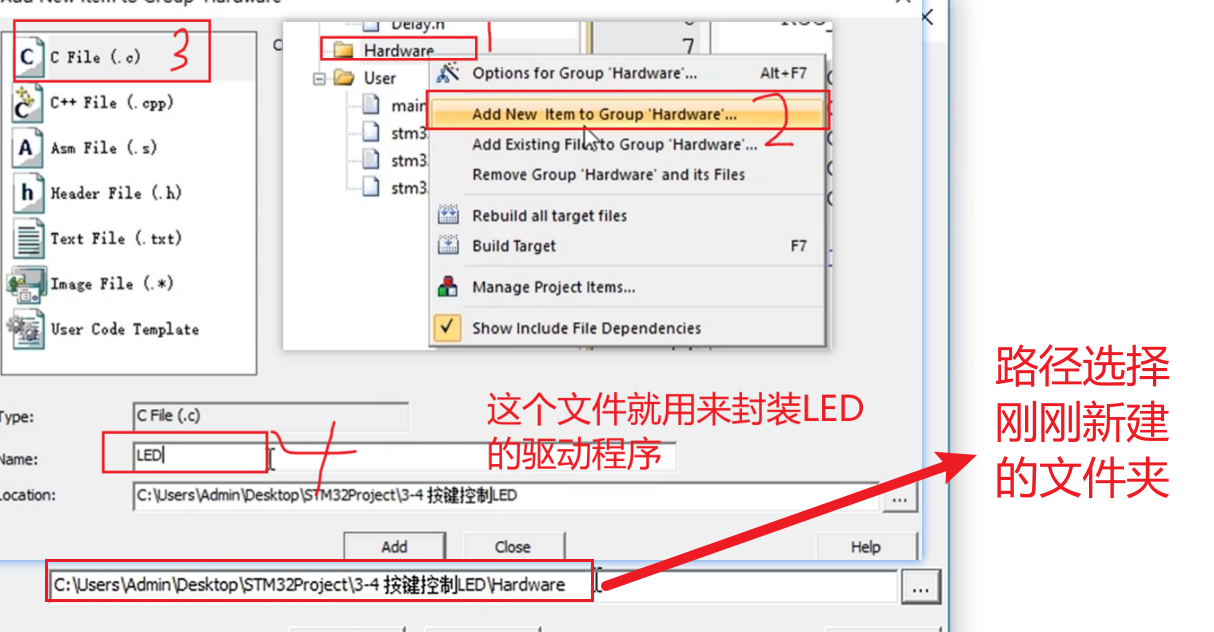

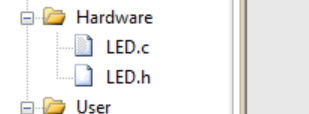

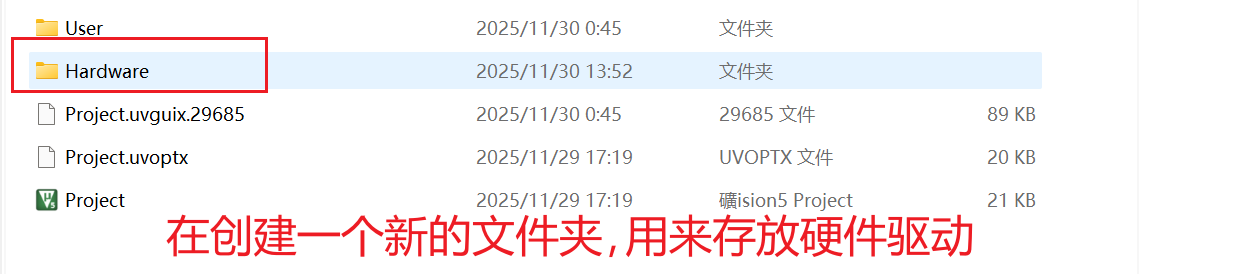

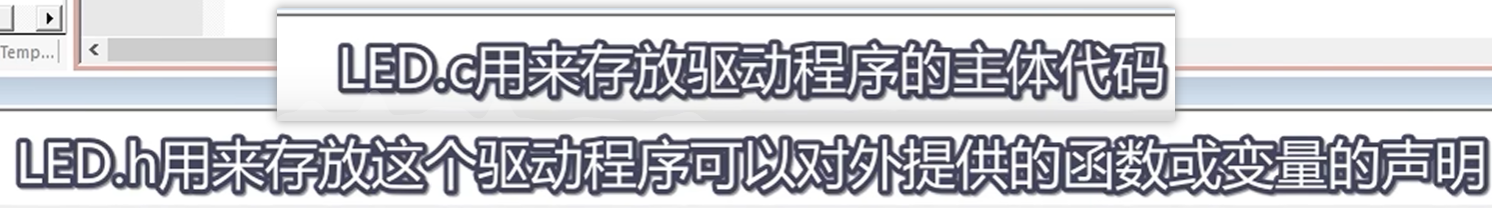

A、单独创建LED.c和.h文件

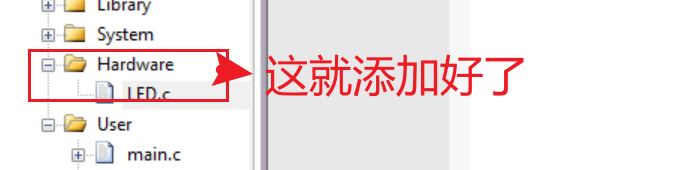

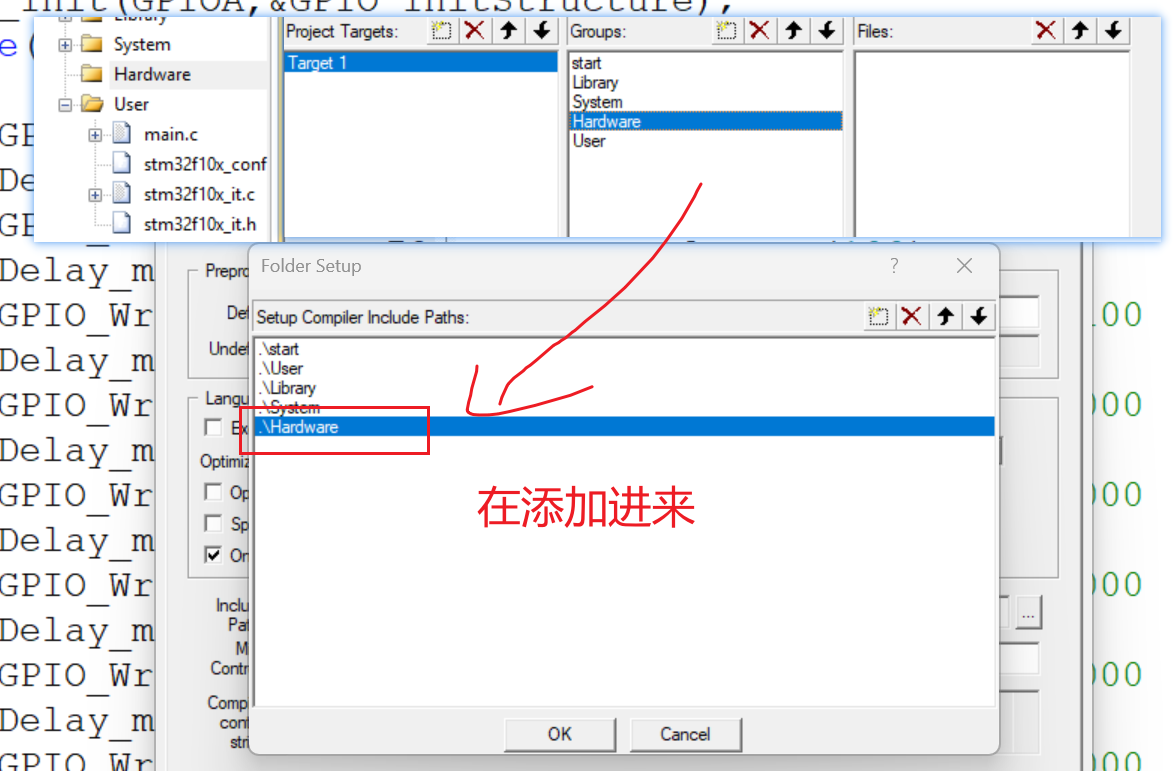

然后回到kil还是一样的步骤

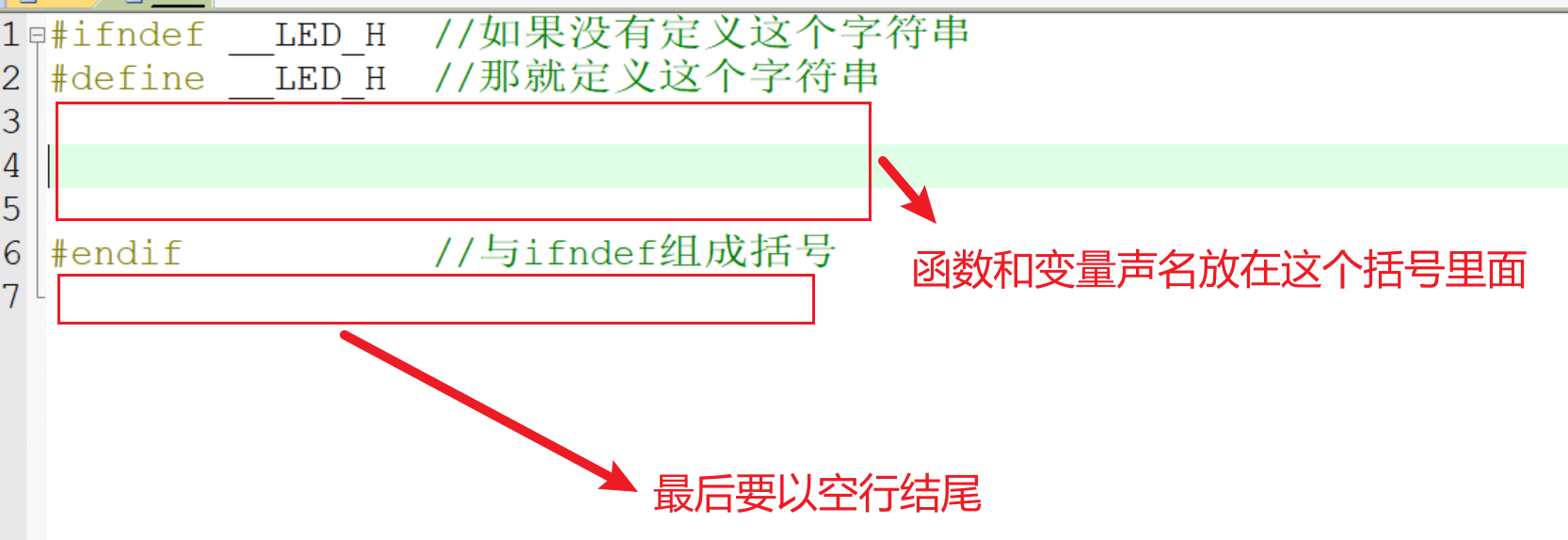

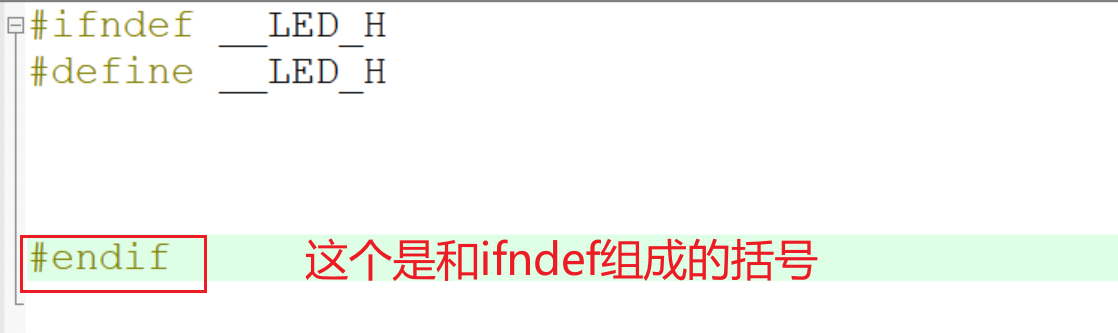

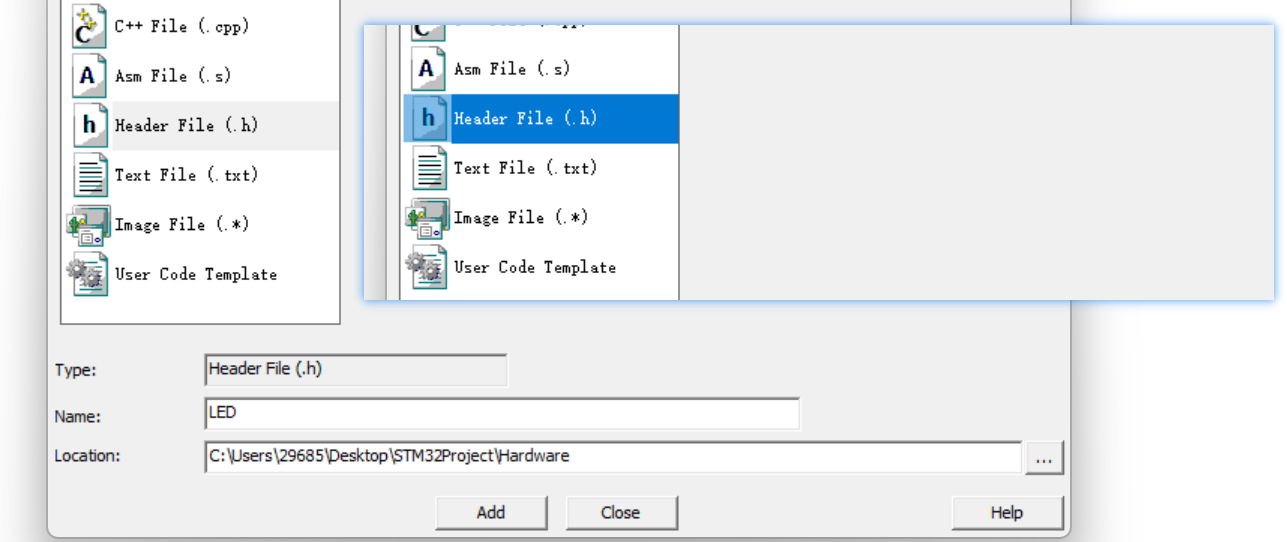

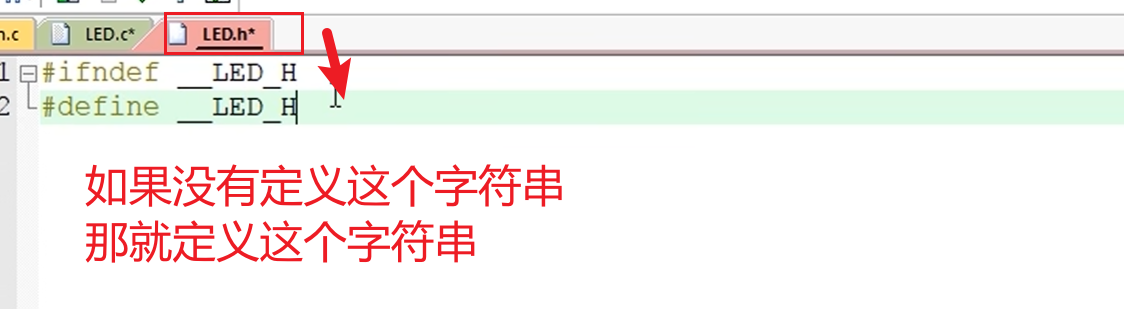

在创建一个.h文件

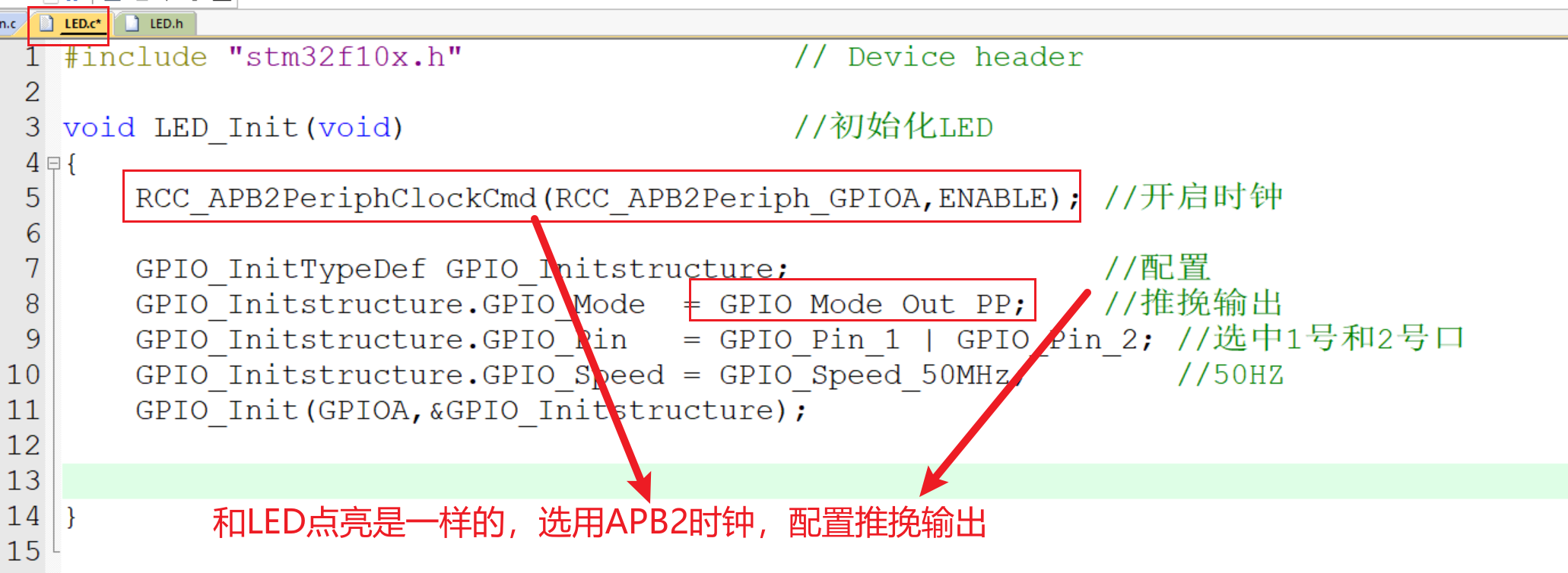

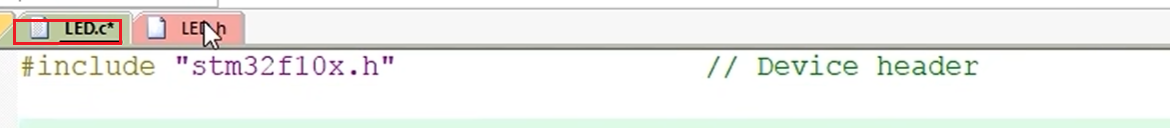

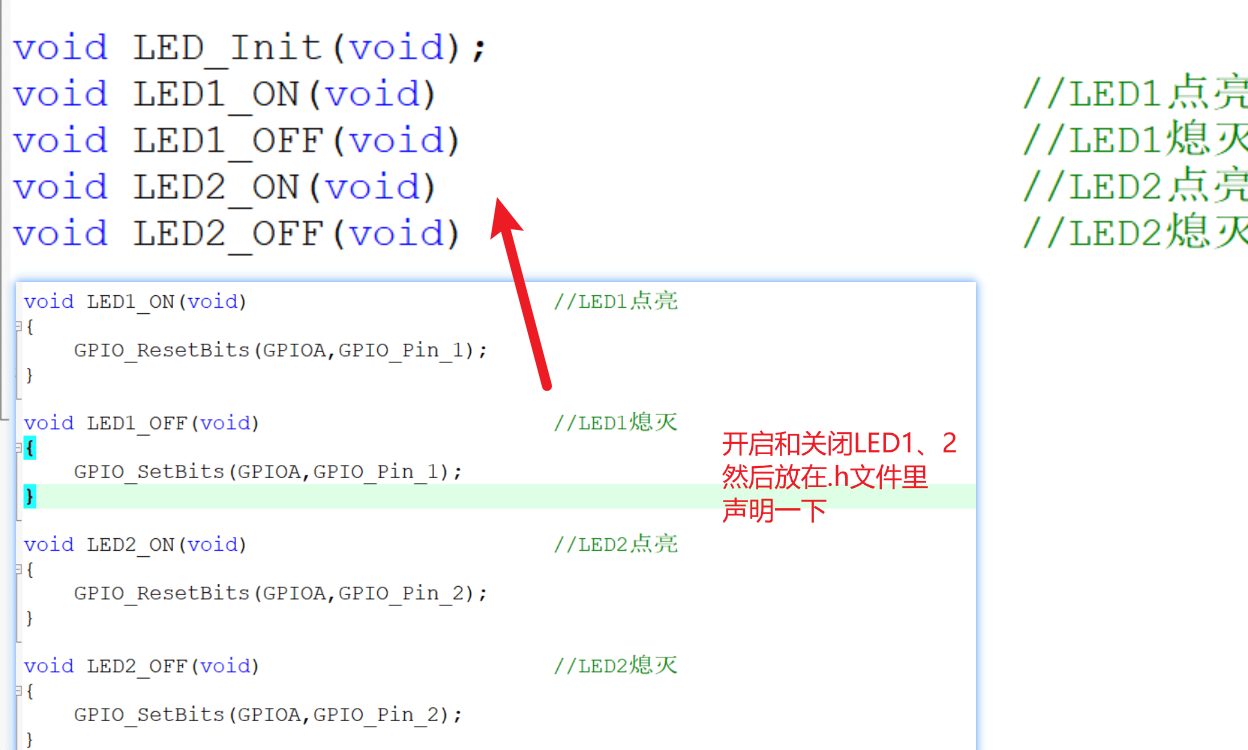

B、封装LED的代码

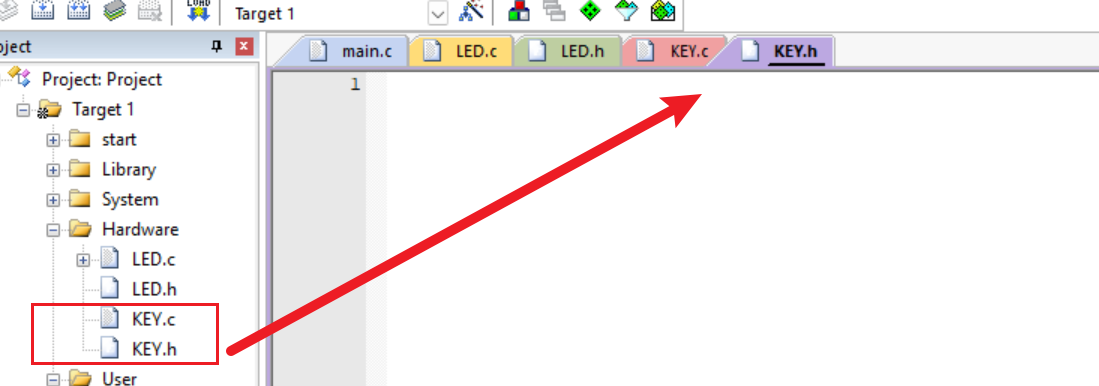

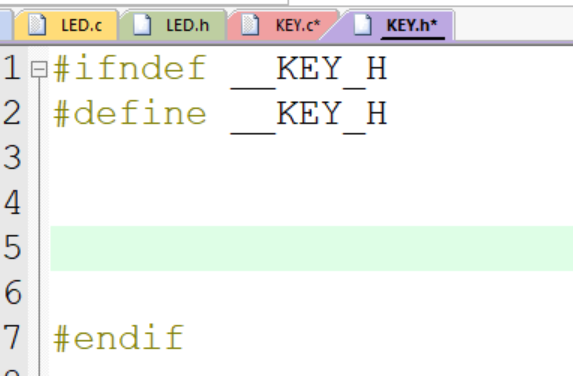

C、单独创建KEY.c和.h文件

同上

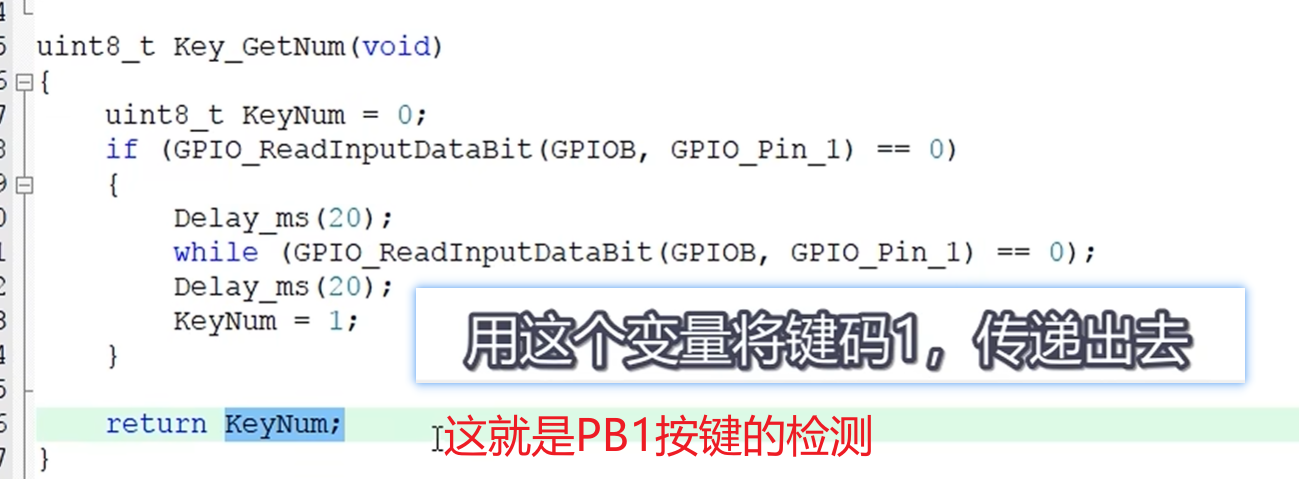

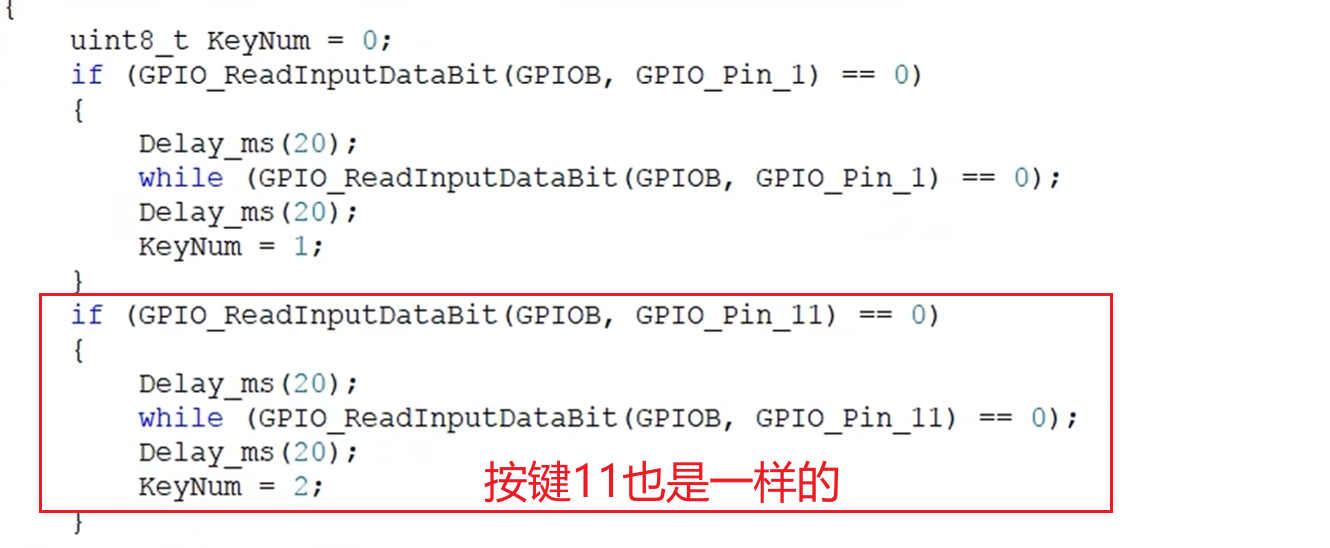

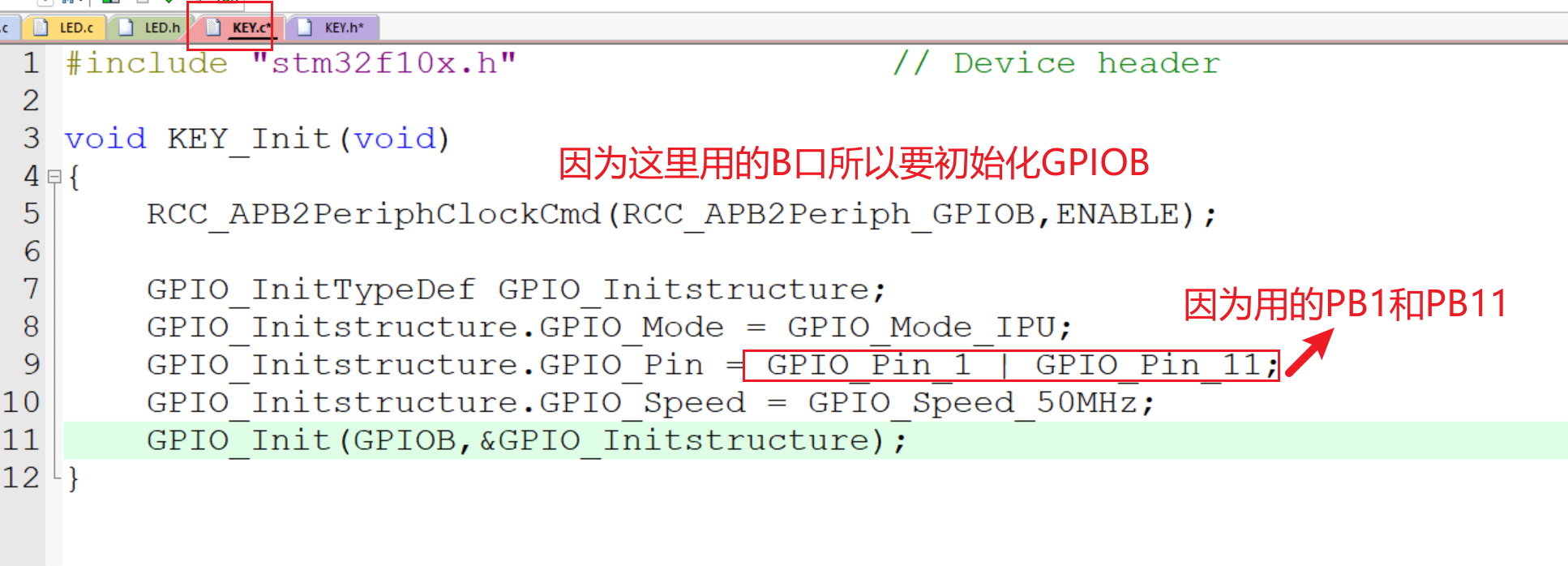

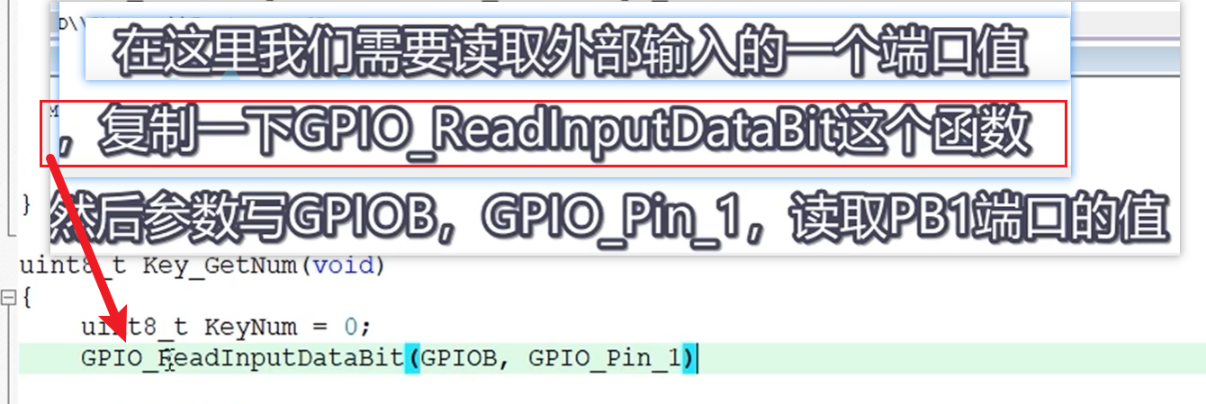

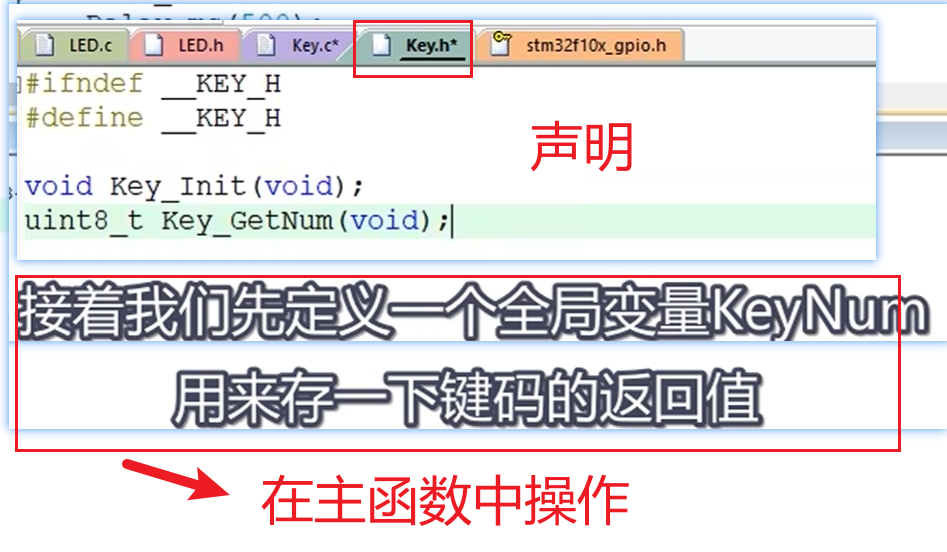

D、封装KEY的代码

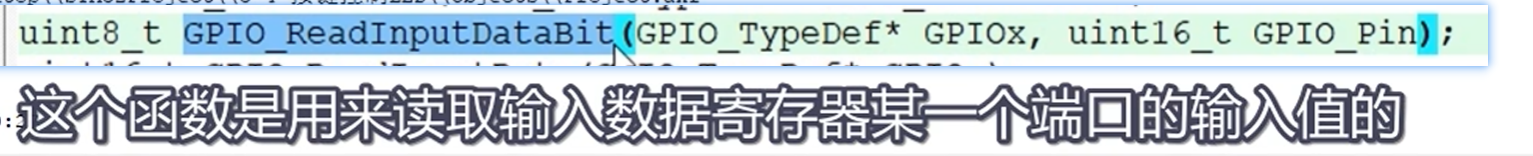

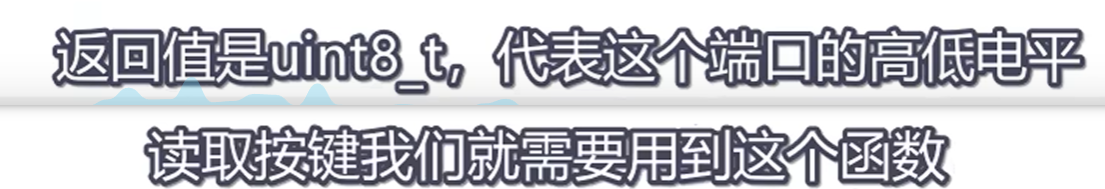

2、认识读取函数

A、GPIO_StructInit

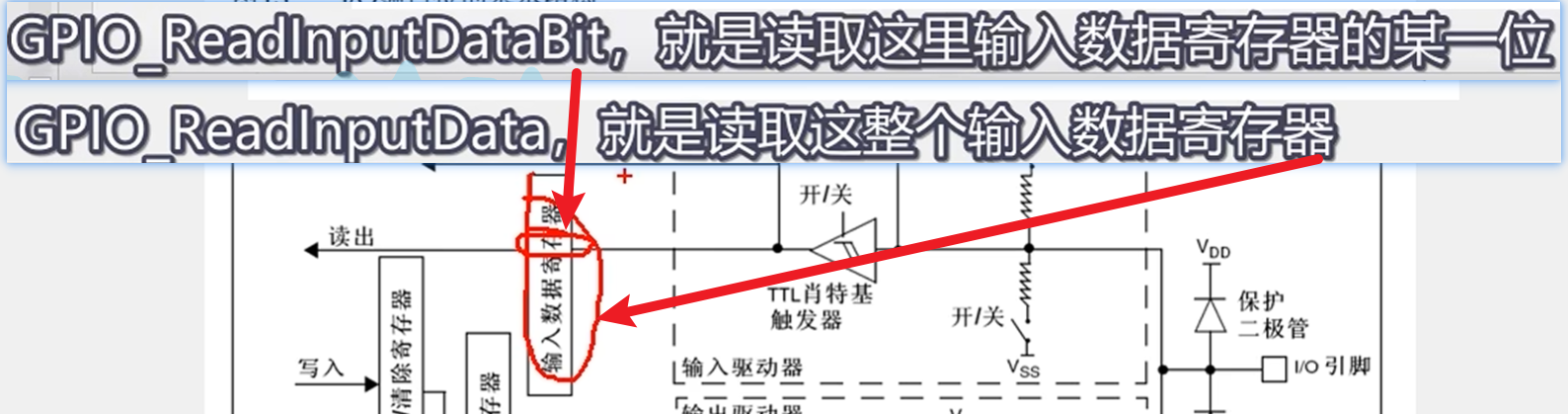

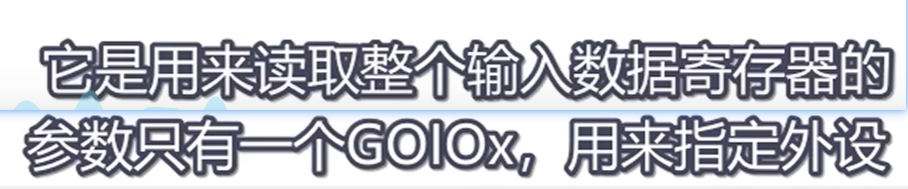

B、GPIO_ReadInputData

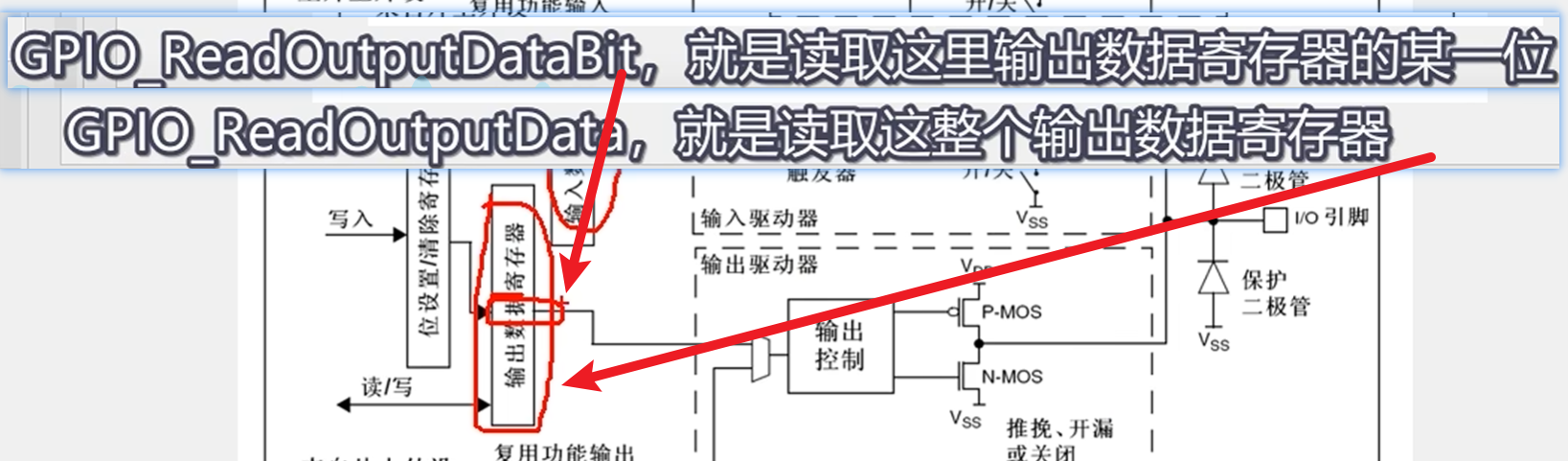

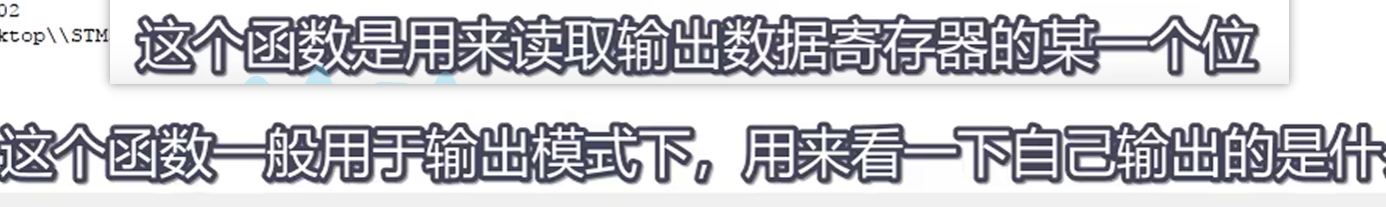

C、GPIO_ReadOutputDataBit

D、PIO_ReadOutputData

E、总结

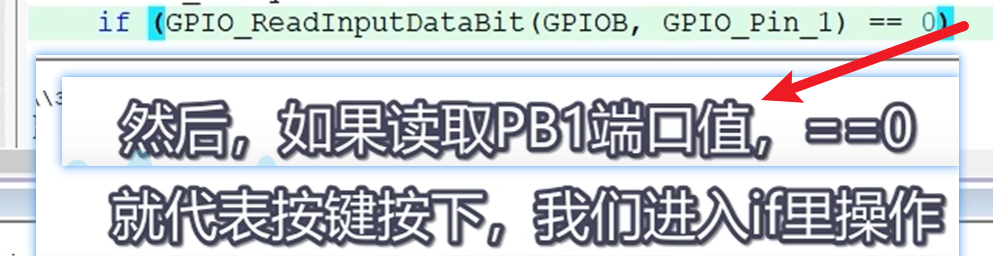

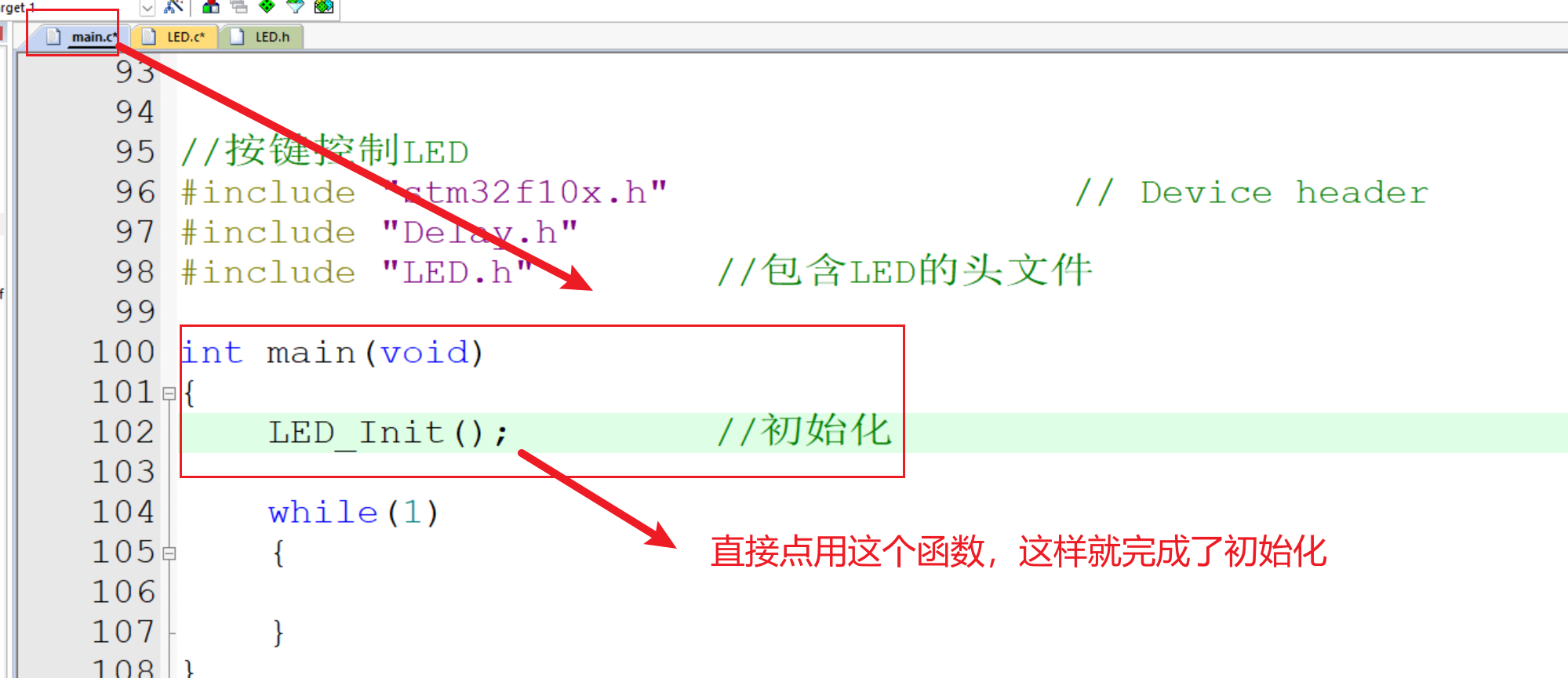

3、实现按键控制LED

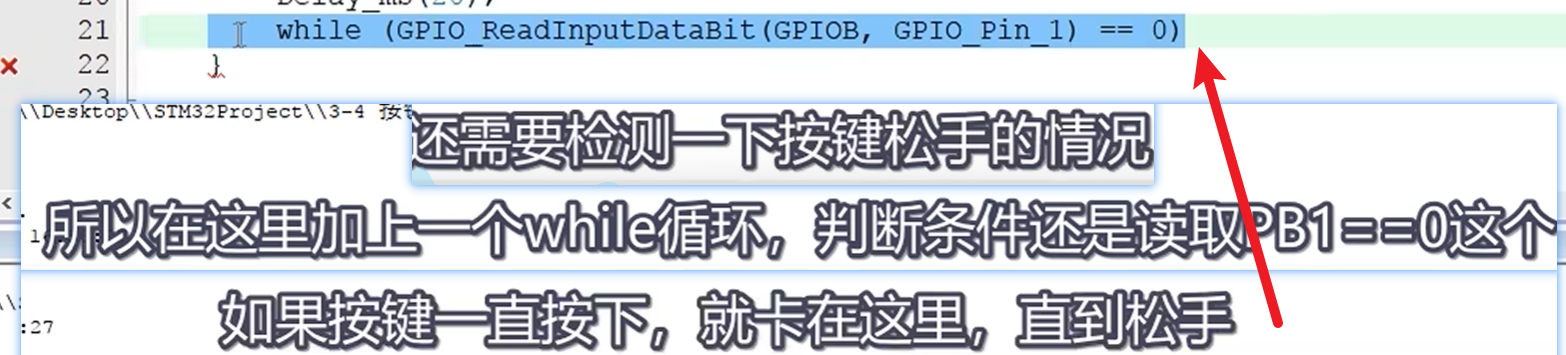

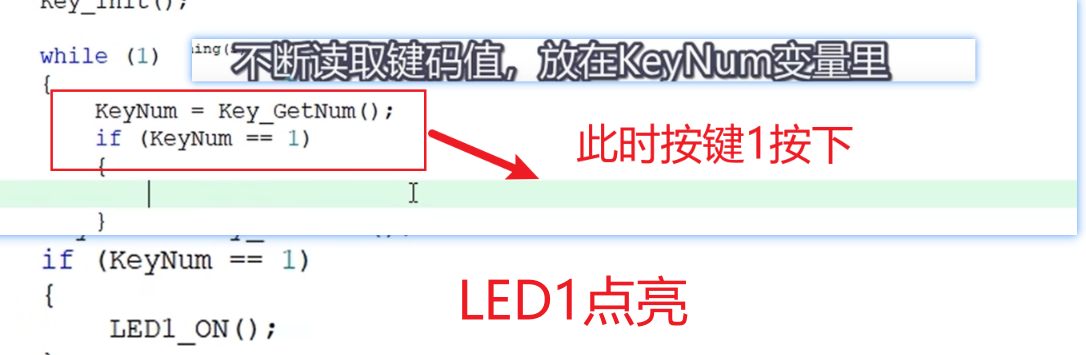

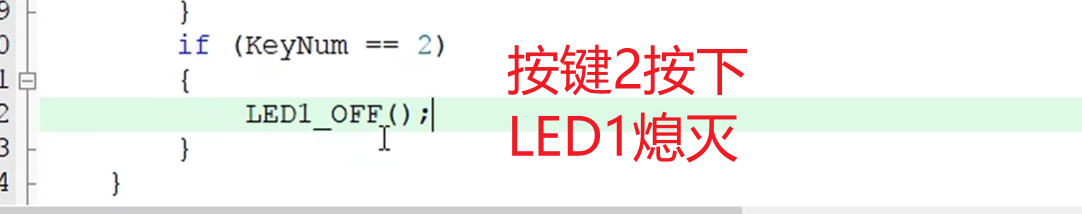

A、LED1亮灭

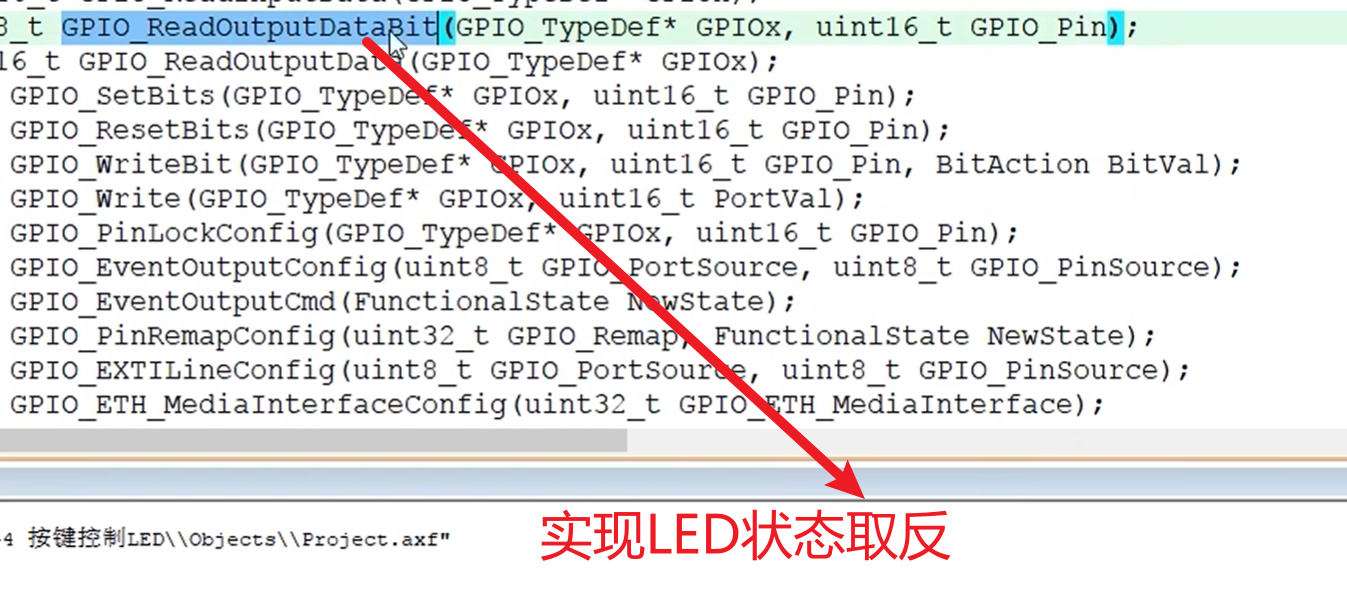

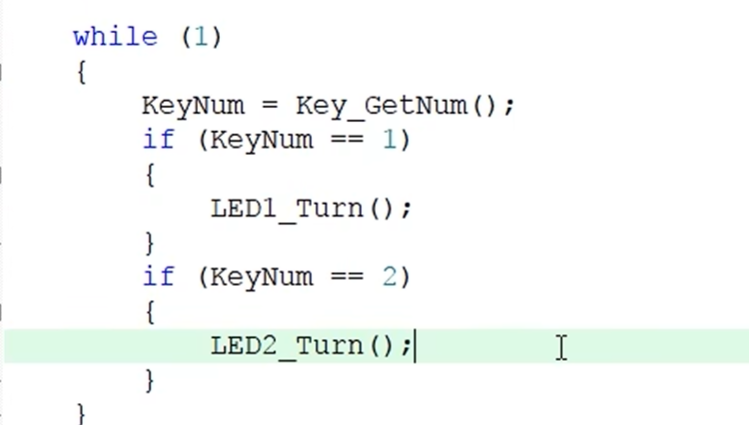

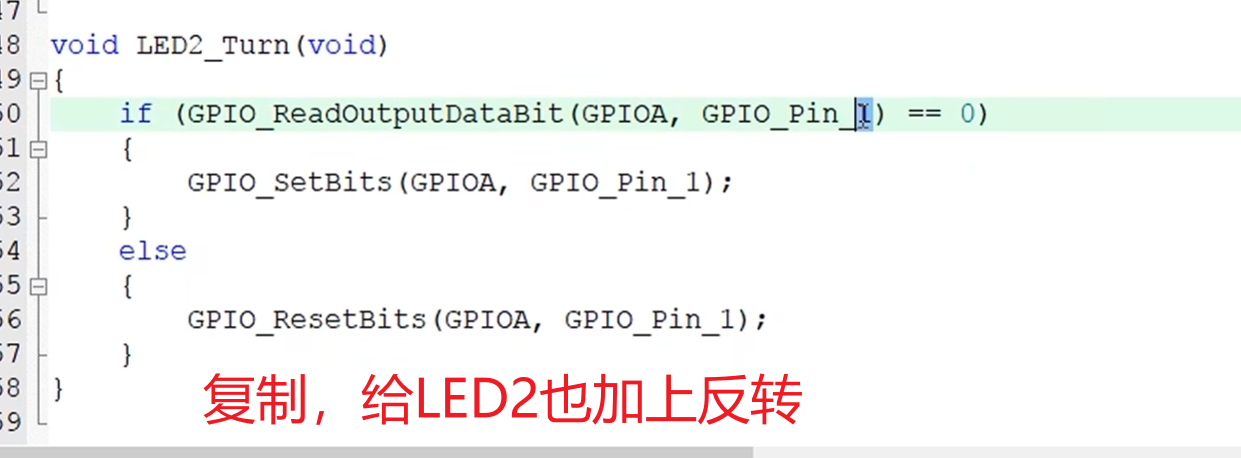

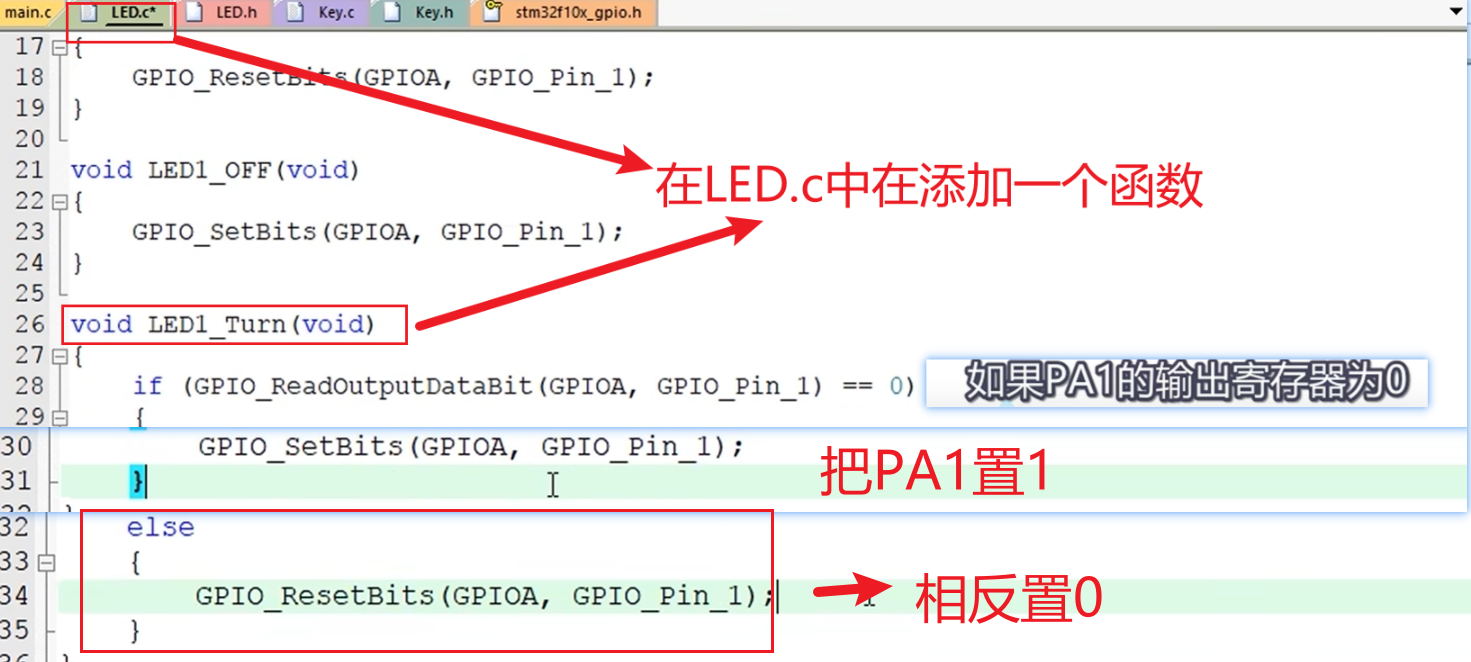

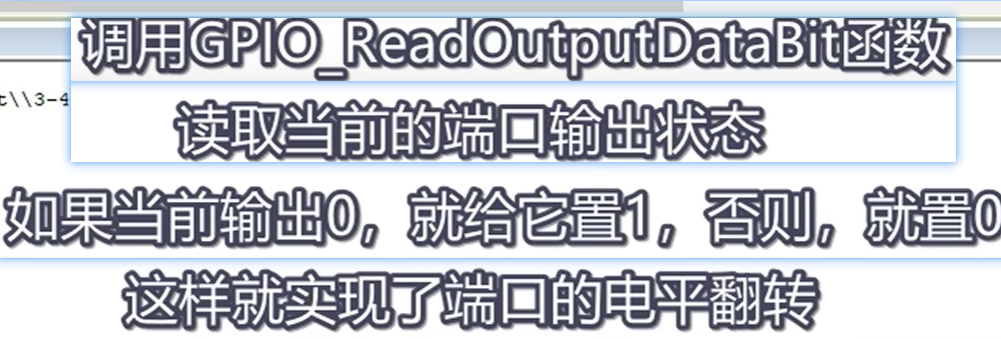

B、实现LED状态取反

整体逻辑

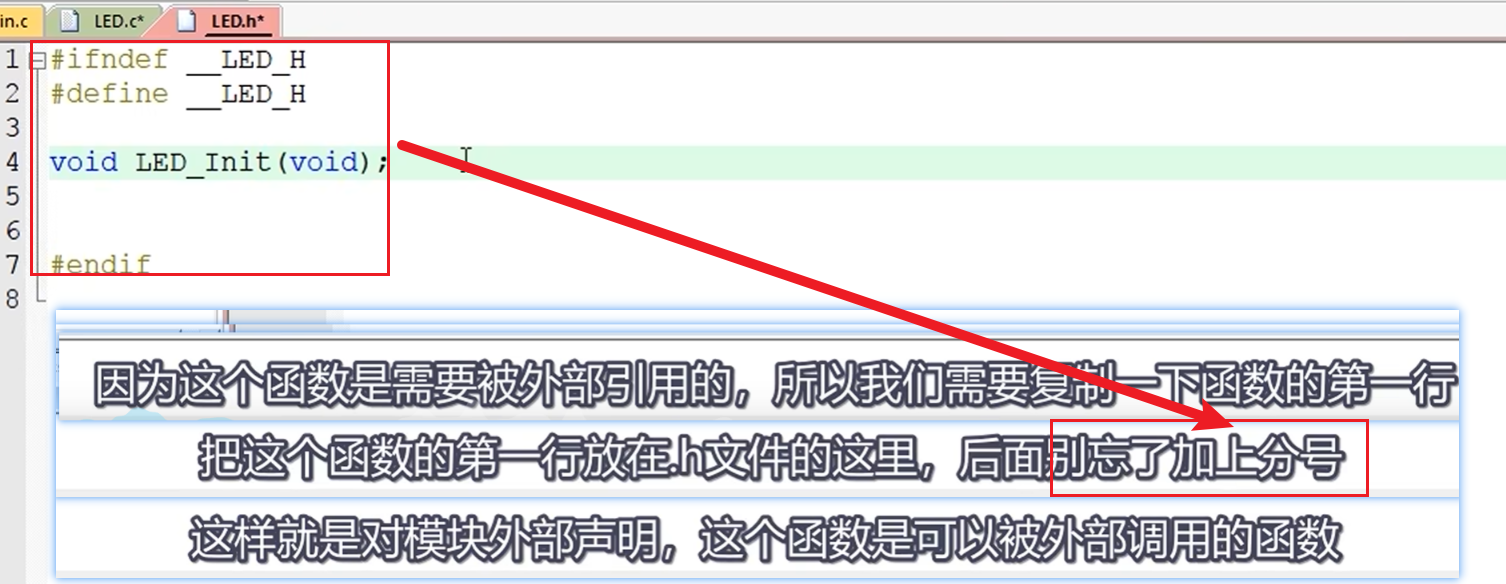

最后还是在.h文件中声明一下,这样就可以在主函数中使用了;

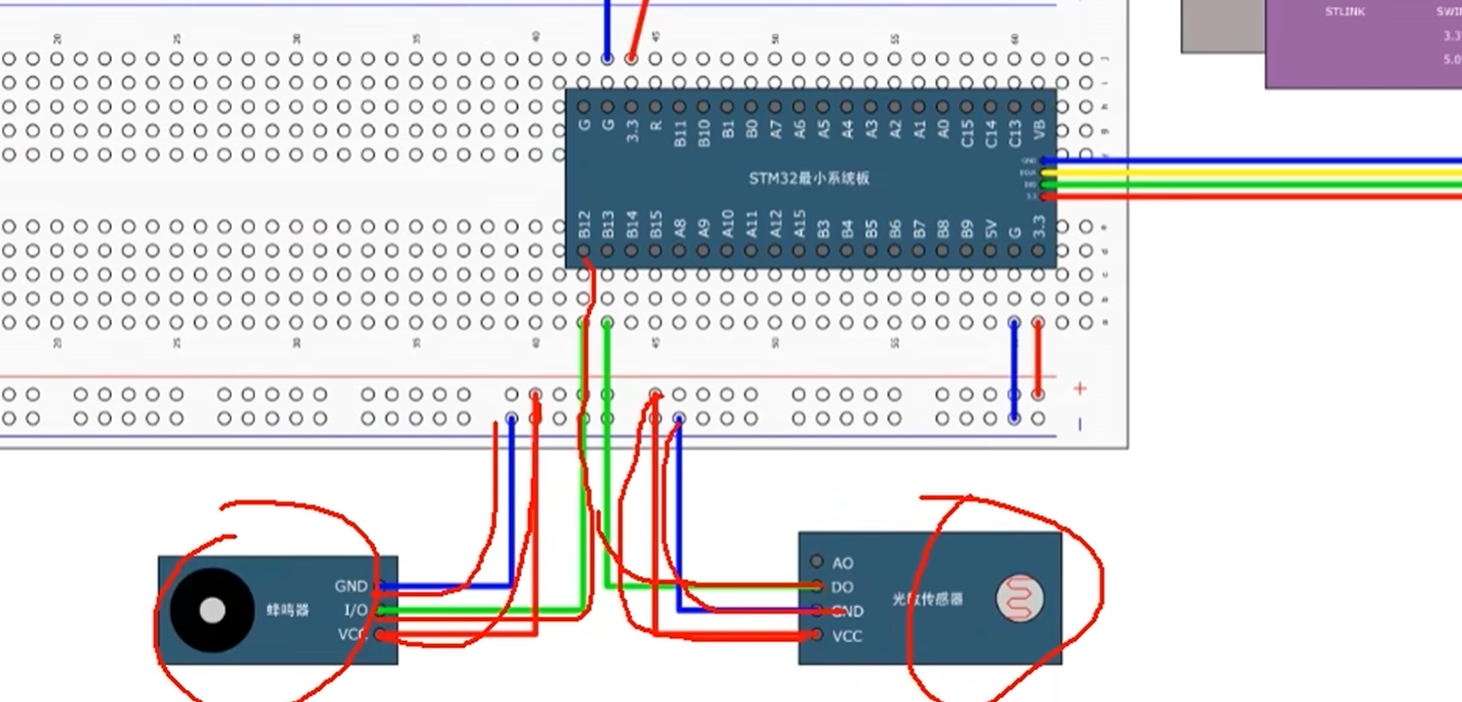

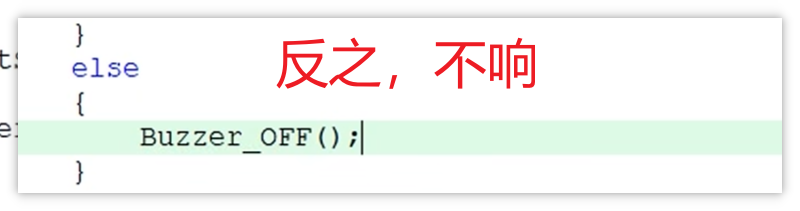

三、光敏传感器控制蜂鸣器

1、光敏传感器

遮住光线时,输出指示灯灭,代表输出高电平;输出指示灯亮,代表输出低电平;

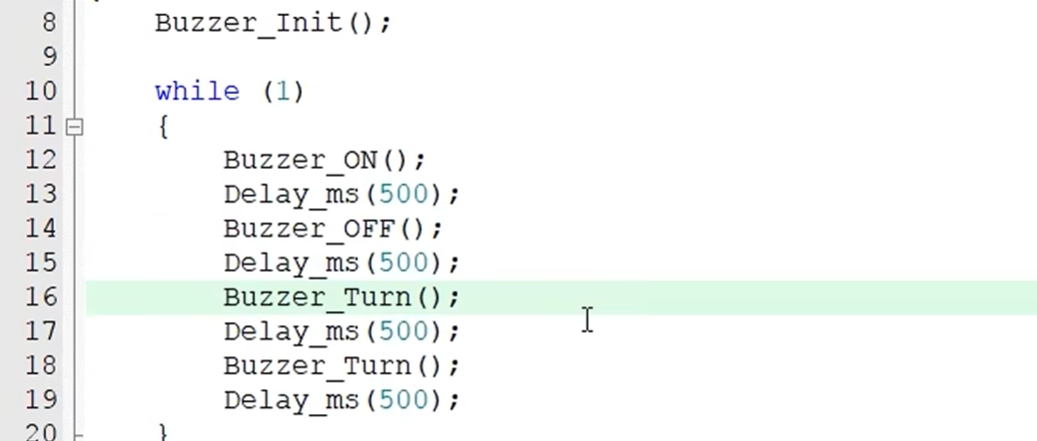

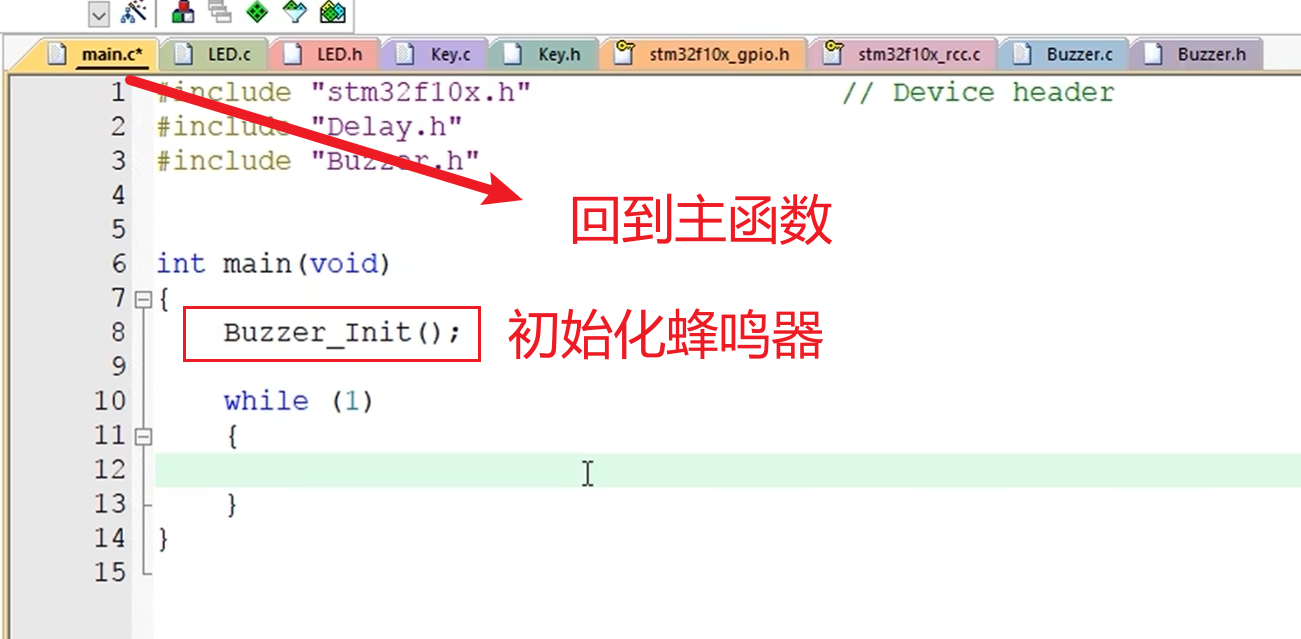

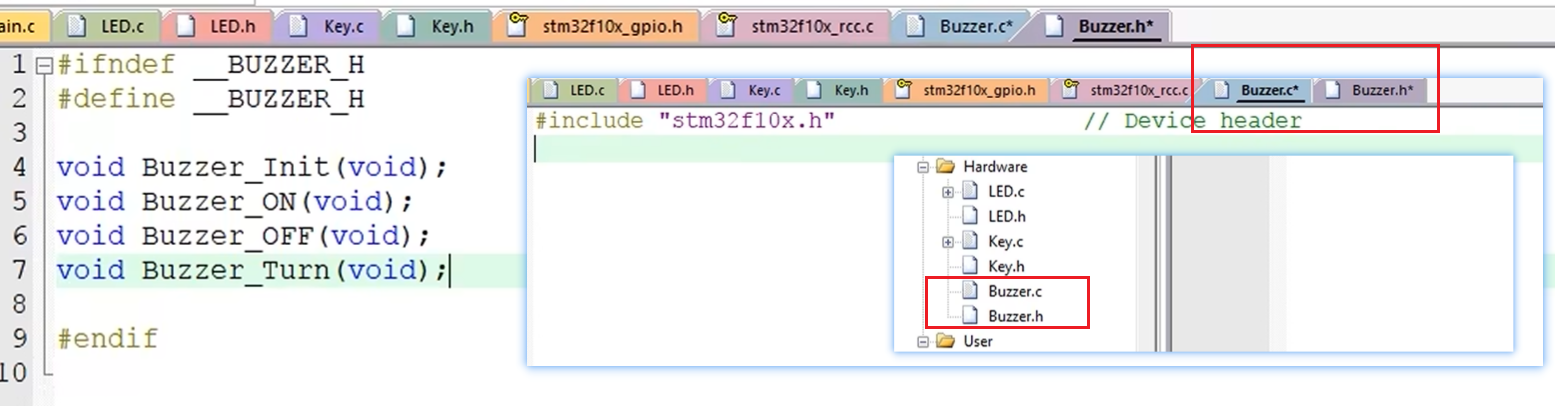

2、封装蜂鸣器模块

和上面一样的步骤,可以将按键控制LED的代码复制过来;

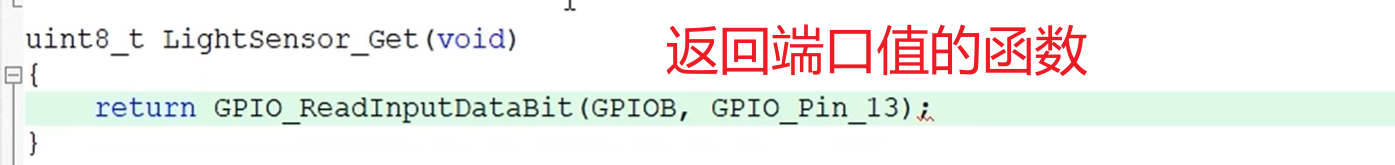

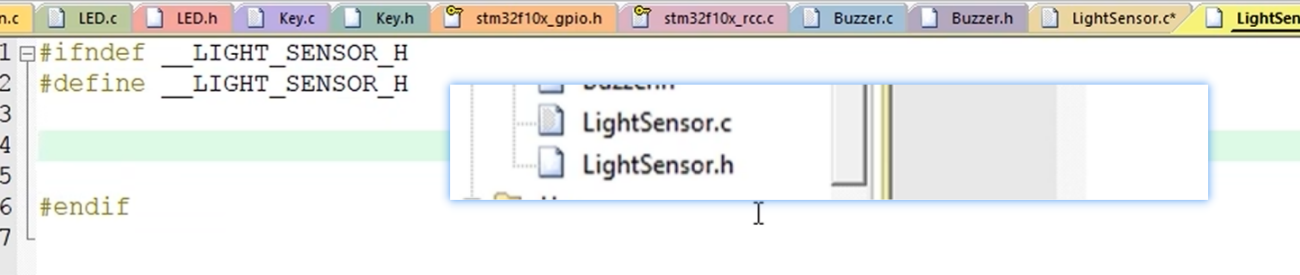

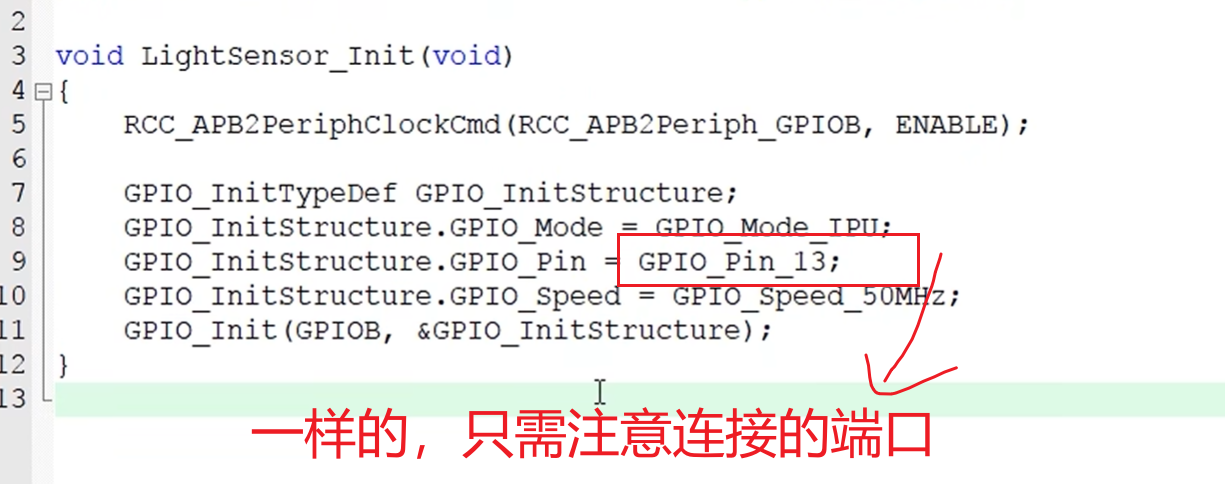

3、封装光敏传感器模块

同上

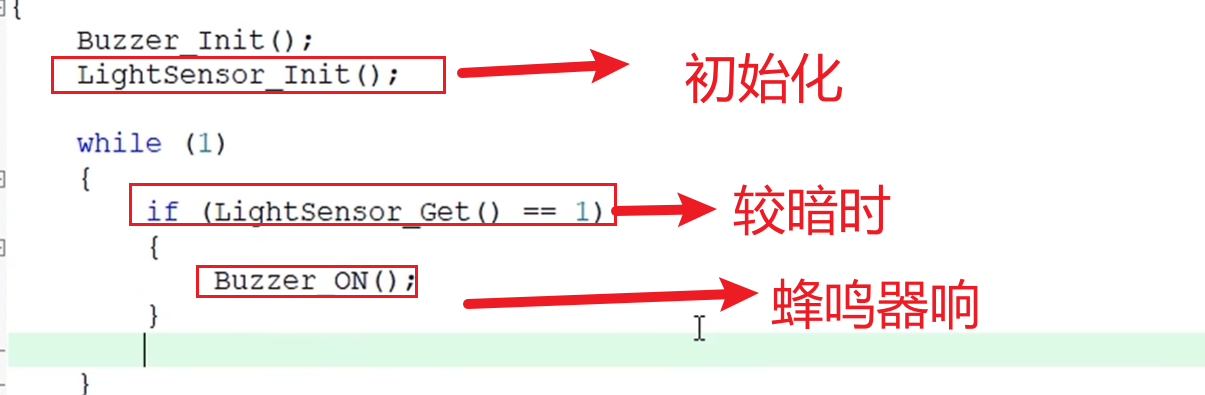

再到.h文件中声明一下,然后再到主函数中使用;

四、总结GPIO的使用方法

首先初始化时钟;

然后定义结构体,在赋值结构体;

GPIO_Mode:可以选那8种输入模式;

GPIO_Pin:选择引脚,可以用按位或的方式同时选中多个引脚;

GPIO_Speed:选择输出速度;

最后使用GPIO_Init函数,将指定的GPIO外设初始化好,
