算法初级教学：内存与缓存

硬件内存

在前面的章节中，我们多次提到了"CPU 缓存友好"和"Cache Miss（缓存未命中）"。你说得对，如果不把内存（DRAM）和缓存（SRAM）的物理原理讲清楚，那些概念终究只是空中楼阁。

我们要从物理硬件的最底层，解开"快"与"慢"的秘密。

第一部分：物理上的天壤之别 ------ DRAM vs SRAM

你可能听说过"内存是 DRAM，缓存是 SRAM"。这几个字母背后的物理结构，决定了它们命运的不同。

1. 内存：DRAM (Dynamic RAM) ------ 漏水的桶

你电脑里插的那根 16GB / 32GB 内存条，学名叫 DRAM（动态随机存取存储器）。

• 微观结构： 每一个比特（0 或 1），是由 1 个电容（Capacitor） 和 1 个晶体管 组成的。

  • 电容： 就像一个小水桶。

  • 存 1： 桶里有水（有电荷）。

  • 存 0： 桶里没水（无电荷）。

• 致命弱点： 电容会漏电！ 这就像一个破水桶，你刚倒满水（写入 1），过一小会儿水就漏光了（变成了 0）。 为了保住数据，CPU 必须每隔几毫秒就对所有内存进行一次 "刷新"（Refresh） ------ 检测哪里有水，赶紧再灌满。

• 速度瓶颈：

  • 充放电需要时间。

  • 刷新的过程会占用总线，导致无法读写数据。

  • 这导致 DRAM 的访问延迟通常在 60ns ~ 100ns（纳秒）级别。对于 CPU 来说，这慢得像蜗牛。

• 优点： 结构简单（1电容+1晶体管），哪怕是指甲盖大小的硅片也能塞进几十亿个，所以便宜、容量大。

2. 缓存：SRAM (Static RAM) ------ 昂贵的锁扣

CPU 内部集成的 L1/L2/L3 缓存，学名叫 SRAM（静态随机存取存储器）。

• 微观结构： 每一个比特，是由 6 个晶体管 组成的"触发器"（Flip-Flop）电路。

  • 它不像水桶，更像是一个机械锁扣。

  • 一旦你把它拨到"1"的位置，只要不断电，它就死死地卡在"1"，永远不会漏电，也不需要刷新。

• 极速原因：

  • 不需要刷新。

  • 晶体管开关速度极快，纯电路导通。

  • 访问延迟通常在 0.5ns ~ 10ns 级别。比内存快 100 倍。

• 致命弱点： 太贵、太占地儿！

  • 存 1 个比特，DRAM 只要 1 个晶体管，SRAM 要 6 个。

  • 同样的硅片面积，SRAM 的容量只有 DRAM 的几分之一，造价却是 DRAM 的几十倍。

总结： 计算机不能全用 SRAM（买不起，也造不出那么大的），也不能全用 DRAM（太慢）。于是，"存储器层级结构" 诞生了。

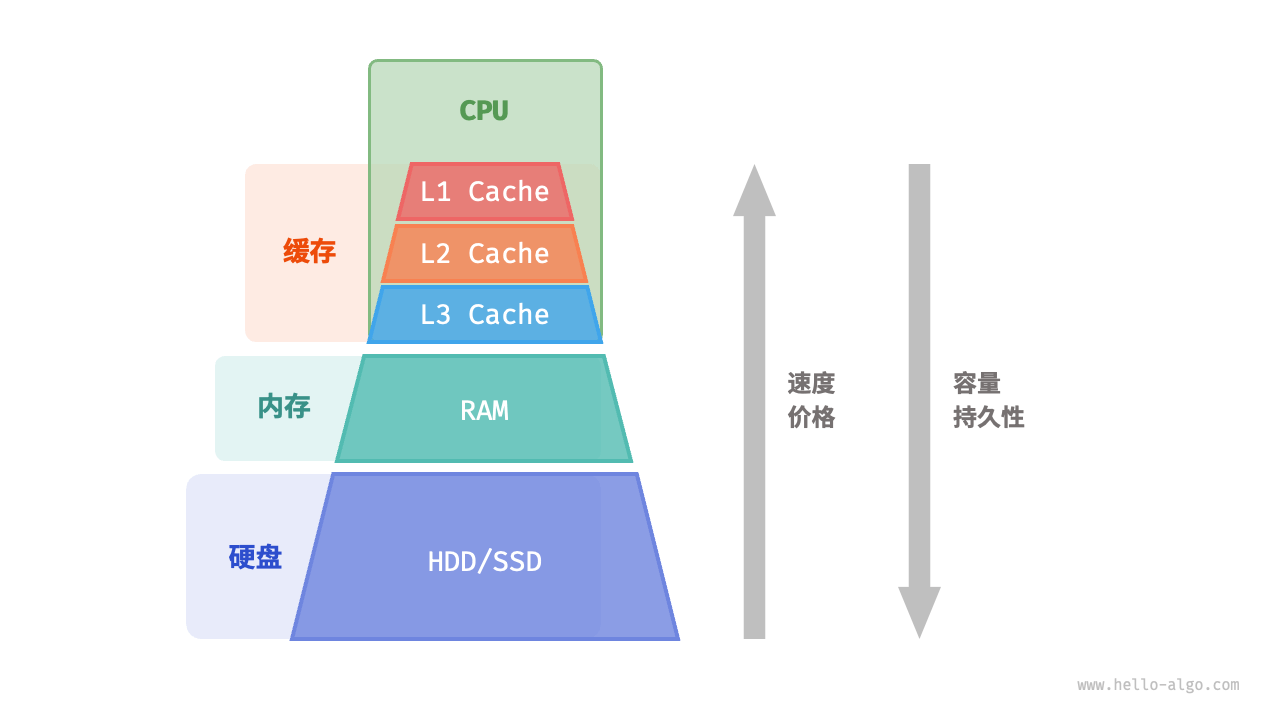

第二部分：金字塔层级 ------ CPU 的"厨房哲学"

为了理解层级，我们用一个"大厨做菜"的类比：

• CPU 核心： 大厨（负责切菜、炒菜）。

• 寄存器 (Registers)： 大厨的手。数据就在手里，拿来就用，速度最快，但手里只能拿几个东西。

• L1 缓存： 案板。就在大厨面前，切好的菜放这里。伸手就够得到，容量很小。

• L2 缓存： 厨房灶台。离案板很近，能放几个盘子。

• L3 缓存： 厨房置物架。所有厨师（多核）共享，能放一锅汤。

• 内存 (RAM)： 冰箱。在车库里。要去拿食材得走一段路，很慢。

• 硬盘 (SSD/HDD)： 超市。远在几公里外。

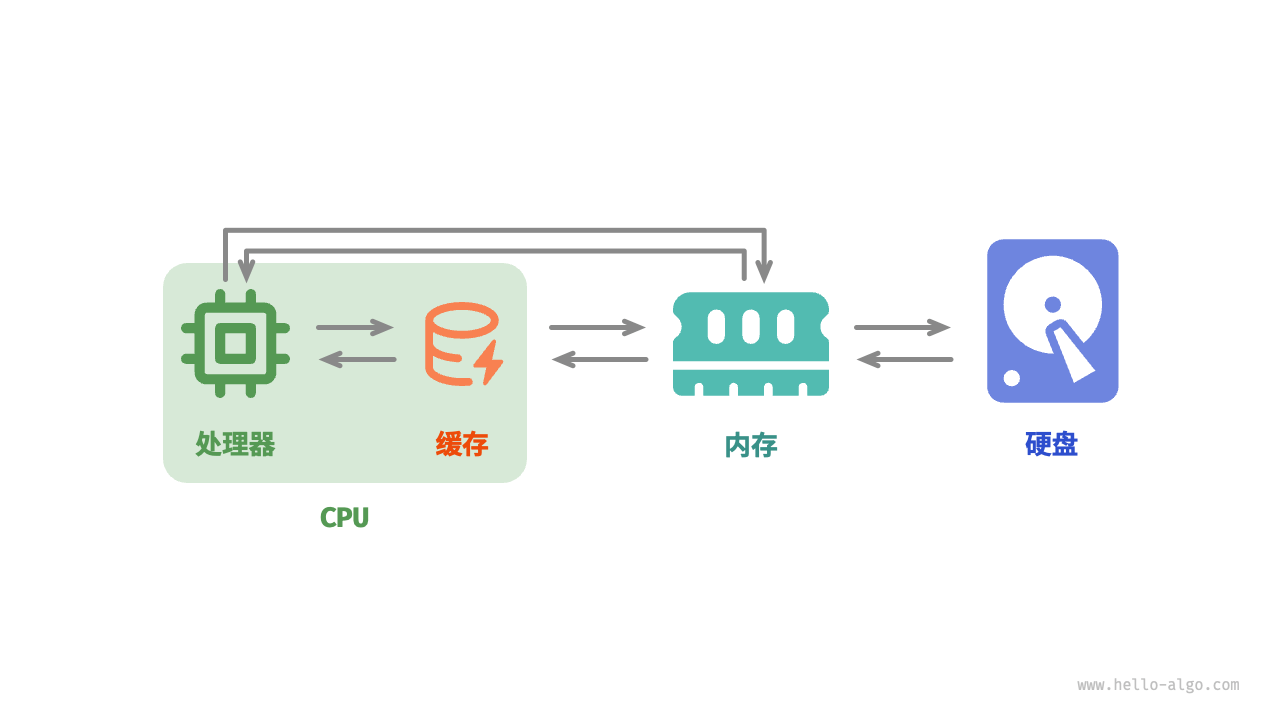

数据在层级中的流动：

当 CPU 需要读取一个数据 x 时：

1. 查 L1： 案板上有吗？有Cache Hit (0.5ns)。直接用。

2. 查 L2： 案板没有，灶台上有吗？有 拿来放案板上，再用 (7ns)。

3. 查 L3： 灶台没有，置物架有吗？有 拿来放灶台，再放案板，再用 (15ns)。

4. 查内存： 都没有 Cache Miss 。大厨放下刀，走到车库冰箱去拿 (100ns)。注意： 大厨去冰箱不会只拿一根葱，他会把一整筐菜（Cache Line）全搬回厨房。

第三部分：缓存的核心机制 ------ 局部性与映射

我们在讲数组时提到了 Cache Line（缓存行），这里从底层详细解释。

1. 批发进货：Cache Line

内存和缓存交换数据，不是按"字节"交换的，而是按"块"交换的。在现代 x86 CPU 中，这个块的大小通常是 64 字节。

• 场景： 你代码里需要读取地址 0x1000 的一个 int (4字节)。

• 动作： 内存控制器会把 0x1000 到 0x103F 这一段连续的 64 字节全部读入 L1 缓存。

• 原理： 这就是空间局部性（Spatial Locality）。如果你读了数组的第 0 个元素，你大概率马上要读第 1 个。

2. 缓存关联性 (Associativity) ------ 东西该放哪？

这是硬件设计中最复杂的地方。 如果你把冰箱（内存）里的东西搬到案板（缓存）上，你应该放在案板的哪个位置？

如果随便放（全关联），找的时候就要把案板翻个底朝天，太慢。 如果只能放固定位置（直接映射），那容易发生冲突。

现代 CPU 使用的是 N-路组相联 (N-way Set Associative) 。 比如 8-way ，意思是：内存里的某块地址，可以映射到缓存里特定的 8 个位置中的任意一个。

就像你去图书馆还书，虽然不能随便乱放，但你可以放在"计算机科学"这一架子上的任意空位。这既保证了查找速度，又保证了灵活性。

第四部分：多核危机 ------ 缓存一致性 (Cache Coherence)

这是多核编程（并发编程）中最头疼的底层问题。

场景： 你的电脑是 4 核 CPU。

• 变量 A 存在内存里，值为 0。

• 核心 1 把 A 读到自己的 L1 缓存 ，改成 1。

• 核心 2 也把 A 读到自己的 L1 缓存。

问题来了： 核心 2 读到的 A 是多少？ 如果不做处理，核心 2 读内存里的 A，还是 0。 这就乱套了！核心 1 改了数据，核心 2 竟然不知道？

解决方案：MESI 协议（总线嗅探）

硬件工程师设计了一套极其复杂的广播协议。

• Snooping（嗅探）： 每个 CPU 核心虽然在干自己的活，但它们的一只耳朵时刻监听着总线（Bus）。

• M (Modified)： 核心 1 说："变量 A 现在归我管，我改了它！它是脏（Dirty）的。"

• I (Invalid)： 核心 2 听到后，立刻把自己 L1 缓存里的 A 标记为"作废"。

• 后续： 如果核心 2 想要读 A，它发现自己的是废的，就会强制要求核心 1 把最新的值写回内存（或者直接传给核心 2），然后才能读取。

代价： 这种即使沟通（锁竞争）非常消耗性能。这就是为什么在多线程编程中，如果多个线程频繁修改同一个变量（如 volatile 变量），速度会变得极慢------因为 CPU 都在忙着在总线上吵架，同步缓存状态。

虚拟内存：

你可能遇到过这种情况：你的电脑只有 16GB 内存，但你同时开了 50 个 Chrome 标签页、一个 Photoshop、还在跑着一个吃内存的游戏。加起来可能需要 30GB 甚至更多，但电脑居然没崩，只是变慢了。

这是因为操作系统的 虚拟内存 (Virtual Memory)。

第一部分：每个程序都活在"楚门的世界"

在没有虚拟内存的远古时代（DOS 时代），程序是直接操作物理内存的。

• 程序 A 说："我要用第 1000 号地址。"

• 程序 B 也说："我也要用第 1000 号地址。"

• 结果： 冲突、崩溃、死机。

为了解决这个问题，现代操作系统给每个程序发了一副"VR 眼镜"。

独占的幻觉： 当你启动一个程序（比如微信）时，操作系统会对它说："看！这 0x0000 到 0xFFFFFFFF 的 4GB 内存全是你一个人的！哪怕你电脑其实只有 2GB 物理内存。" 微信信以为真，开心地在它认为的 0x1000 地址写数据。

虚拟地址 vs. 物理地址：

• 微信看到的 0x1000 是 虚拟地址 (Virtual Address)。

• 这个地址在真实的物理内存条上，可能根本不存在，或者对应的是 0x9999，甚至是硬盘上的一个角落。

第二部分：幕后翻译官 ------ MMU 与页表

既然程序用的是假地址，那 CPU 怎么把数据真正存进物理内存呢？ 这需要硬件 MMU (Memory Management Unit，内存管理单元) 和软件 页表 (Page Table) 的配合。

1. 分页 (Paging) ------ 内存切块

操作系统不会按字节管理内存（太累），而是把内存切成一块一块的，每块通常是 4KB ，叫做 一页 (Page)。

2. 页表 (Page Table) ------ 寻宝地图

每个程序都有自己的一张私密地图（页表）。这张表记录了虚拟页号到物理页框号的映射关系。

• 微信的地图：

  • 虚拟第 1 页 在物理第 500 页。

  • 虚拟第 2 页 在物理第 80 页。

  • 虚拟第 3 页 空白，在硬盘上。

3. 翻译过程

当微信指令说："读取虚拟地址 0x1005"时：

1. CPU 截获这个指令，把 0x1005 扔给 MMU。

2. MMU 查阅微信的页表。

3. MMU 发现虚拟第 1 页对应物理第 500 页。

4. MMU 计算出真实的物理地址（比如 0x500005）。

5. CPU 去物理地址 0x500005 读取数据。

整个过程对程序完全透明，程序根本不知道自己被"重定向"了

第三部分：缺页中断 (Page Fault) ------ 当内存不够用时

现在回答你的问题：为什么 16GB 内存能跑 30GB 的程序？ 因为 硬盘（SSD/HDD） 被强行拉来充当了"慢速内存"。这就是我们常说的 Swap（交换分区） 或 虚拟内存文件。

剧本是这样的：

1. 程序贪婪： 微信申请了 1GB 内存，Photoshop 申请了 10GB。物理内存快满了。

2. 操作系统拆东墙补西墙： 它发现微信已经最小化了，半天没动静。于是，它悄悄把微信在物理内存里的数据（比如 500MB），搬运（Swap Out） 到硬盘上的一个文件里。 然后在页表里标记："微信的这些页现在不在内存里，而在硬盘上。" 腾出来的物理内存，立刻分给 Photoshop 用。

3. 露馅时刻（缺页中断）： 突然，你点开了最小化的微信。

   • 微信发出指令："读取我的数据！"

   • MMU 一查页表，脸色大变："糟糕！这页数据现在的状态是 Present bit = 0（不在内存中）。"

   • MMU 立刻报错，触发 缺页中断 (Page Fault)。

4. 亡羊补牢：

   • CPU 暂停执行微信，把控制权交给操作系统内核。

   • 内核的中断处理程序说："别慌，数据在硬盘上。"

   • 内核从物理内存里找个倒霉蛋（比如刚刚不活跃的 Photoshop），把它踢到硬盘上去（Swap Out）。

   • 然后把微信的数据从硬盘 读回（Swap In） 物理内存。

   • 更新页表，告诉 MMU："数据回来了。"

   • CPU 恢复微信的运行，重新执行刚才那条读取指令。

用户体验： 你会感觉点开微信的一瞬间，电脑卡顿了一下，硬盘灯狂闪。那几秒的卡顿，就是操作系统在疯狂地从硬盘倒腾数据回内存。

第四部分：虚拟内存的真正意义

除了"让小内存跑大程序"，虚拟内存还有更重要的安全意义。

内存隔离 (Memory Isolation)：

• 每个程序都有独立的页表。

• 程序 A 的页表里，根本就没有程序 B 的物理地址。

• 所以，程序 A 就算有通天的本事，想通过指针越界去读程序 B 的密码，也是不可能的。因为在它的世界里，那个地址根本解析不通（会触发 Segmentation Fault）。

这就是为什么现在的软件崩溃通常只是"这个程序无响应"，而不会像 90 年代那样直接导致整个 Windows 蓝屏（那是因为当时没有完善的内存隔离，一个程序写坏内存，操作系统也跟着挂了）。
