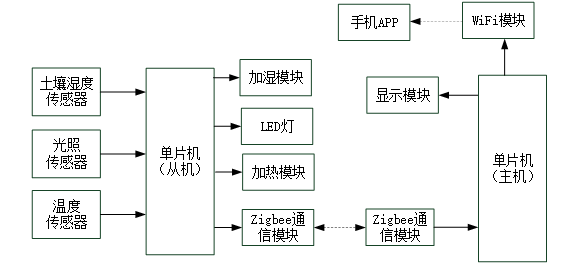

本设计基于ZigBee的温室智能控制系统，其整体系统结构框图设计如图2.1所示，包括从机和主机两个部分，两者均已STM32的单片机作为主控制器，其中，从机部分由YL-69土壤湿度传感器、DS18B20温度传感器、光照传感器、LED灯、加湿模块、加热模块、Zigbee通信模块构成。其能够实时监测温室环境的温度、土壤湿度和光照强度，为精确调节温室环境提供数据依据。根据实时监测到的环境数据，系统能够智能化地进行调节，如光照不足时进行补光，土壤湿度过低时进行加水，为植物生长创造最佳环境。利用Zigbee通信模块，从机可以将检测到的数据传输到主机，实现无线传输，方便灵活。
而主机则由显示模块，WiFi通信模块，Zigbee通信模块，手机APP等构成，其通过Zigbee模块获取从机的数据，通过OLED液晶进行显示，并通过ESP8266 WiFi通信模块传输到手机APP，方便用户可以通过手机APP远程监控温室环境数据，实现智能化管理。
