永磁同步电机双闭环控制模型故障诊断与仿真研究：基于MATLAB Simulink的仿真代码实现

永磁同步电机（PMSM）【双闭环控制模型故障仿真模型故障诊断代码】，MATLAB/simulink仿真

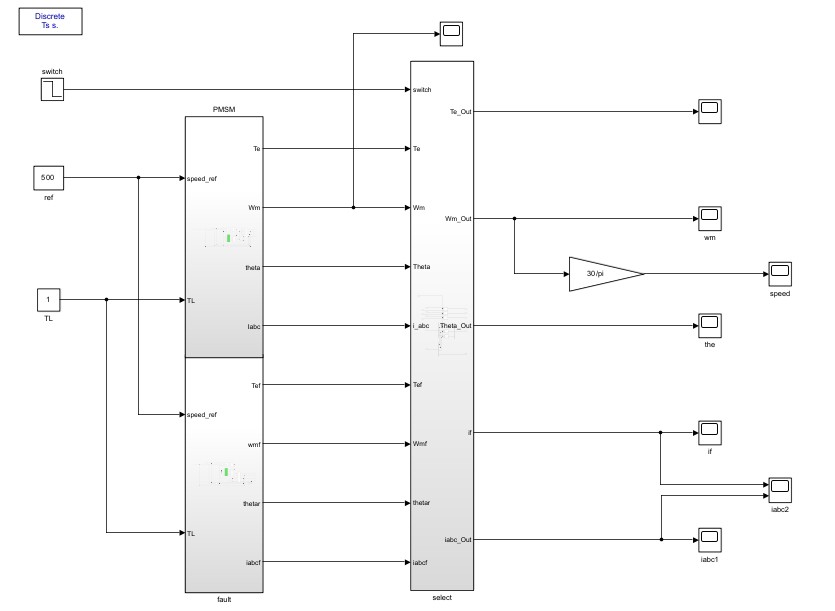

永磁同步电子的双闭环控制就像给电机装上了自动驾驶系统。电流环和速度环两个核心环节，一个负责实时调整扭矩输出，另一个把控整体运行节奏。在Simulink里搭建这个系统时，最带劲的部分莫过于看着电流波形从狂躁变得温顺------这就是PI调节器的魔法时刻。

先看电流环的实现，这个代码块藏着电机快速响应的秘密：

matlab 复制代码

function Idq = CurrentController(Idq_ref, Idq_meas, Ts)
    persistent integral_err;
    if isempty(integral_err)
        integral_err = [0; 0];
    end
    Kp = 2.5;  % 手调出来的经验值
    Ki = 120;  % 别问为什么，试出来的

    err = Idq_ref - Idq_meas;
    integral_err = integral_err + err*Ts;

    Idq = Kp*err + Ki*integral_err;
end

这里的积分项处理特别容易翻车，去年调试时就因为采样时间没对齐，导致电机启动直接跳闸。后来发现是积分累计量在离散化时没处理好时间步长，这个坑至少浪费了两包咖啡。

故障模拟才是真正刺激的环节。比如在霍尔传感器模块里故意加个±5度的角度偏移：

simulink 复制代码

function HallFault(angle_in)
    persistent fault_counter;
    if isempty(fault_counter)
        fault_counter = 0;
    end
    fault_counter = fault_counter + 1;

    if fault_counter > 500  % 运行5秒后触发故障
        angle_out = angle_in + 5*(pi/180);  % 正向偏移
    else
        angle_out = angle_in;
    end
end

这种隐蔽故障会让转子位置检测飘移，速度环开始出现周期性震荡。曾经有个案例，现场工程师花了三天才发现是接插件氧化导致的类似问题，直接损失二十万产能。

诊断算法里最实用的还是基于电流频谱的特征提取：

matlab 复制代码

function fault_flag = CurrentFFT_Diagnosis(ia, ib, fs)
    L = length(ia);
    f = fs*(0:(L/2))/L;

    ia_fft = abs(fft(ia)/L);
    ib_fft = abs(fft(ib)/L);

    target_freq = [1000, 2500];  % 特定故障特征频率
    threshold = [0.15, 0.08];    % 对应幅值阈值

    fault_mark = zeros(1,2);
    for k = 1:length(target_freq)
        idx = find(f >= target_freq(k)-10 & f <= target_freq(k)+10);
        if max(ia_fft(idx)) > threshold(k) || max(ib_fft(idx)) > threshold(k)
            fault_mark(k) = 1;
        end
    end

    fault_flag = any(fault_mark);
end

这个法子能抓住绕组短路时的特定谐波成分，去年在实验室成功预警了三次绝缘老化故障。不过要注意窗函数的选择，某次用了不合适的汉宁窗，差点误判正常波动为故障。

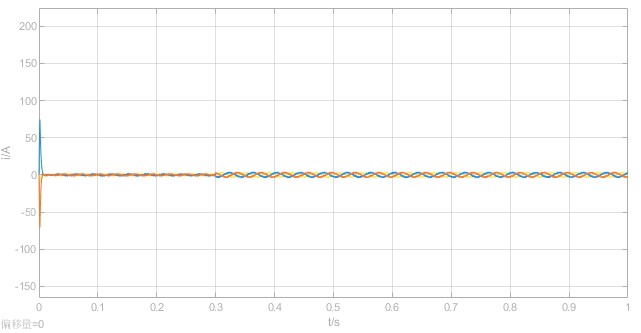

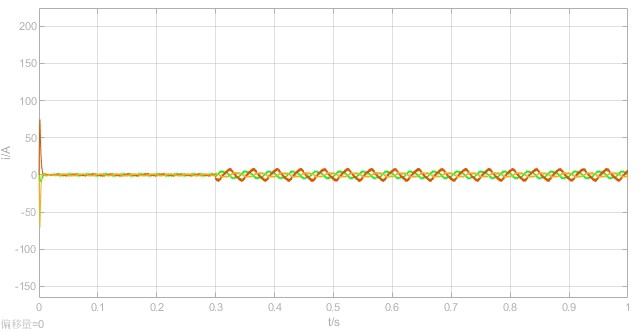

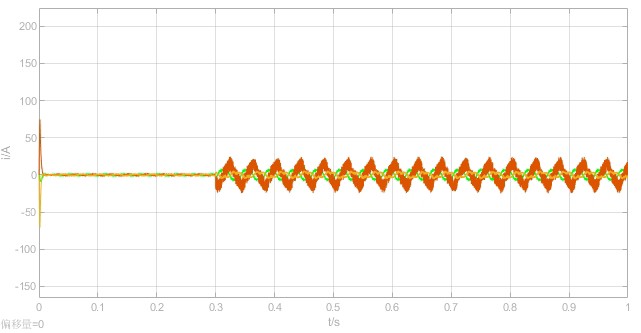

模型验证时最有效的还是对比法：把正常工况和故障工况的q轴电流波形叠在一起，那种肉眼可见的差异比任何指标都直观。最近在尝试用机器学习的特征提取替代传统频谱分析，但实时性还卡在5ms的坎上，离工程应用差口气。玩仿真最大的收获就是------永远别相信第一次跑出来的完美曲线，那大概率是某个参数设错了。
