图解 STM32 USB CDC虚拟串口的实现

silno2025-12-03 18:03

简单说，CDC虚拟串口就是通过usb实现的串口通讯

本文使用 STN32F103C8T6 单片机，找了许多介绍都不错，由于不喜欢看枯燥的文字，所以把这个过程用图片的形式展示出来，适合小白，高手勿喷

增加的程序代码借鉴https://blog.csdn.net/qq2745567641/article/details/149344792

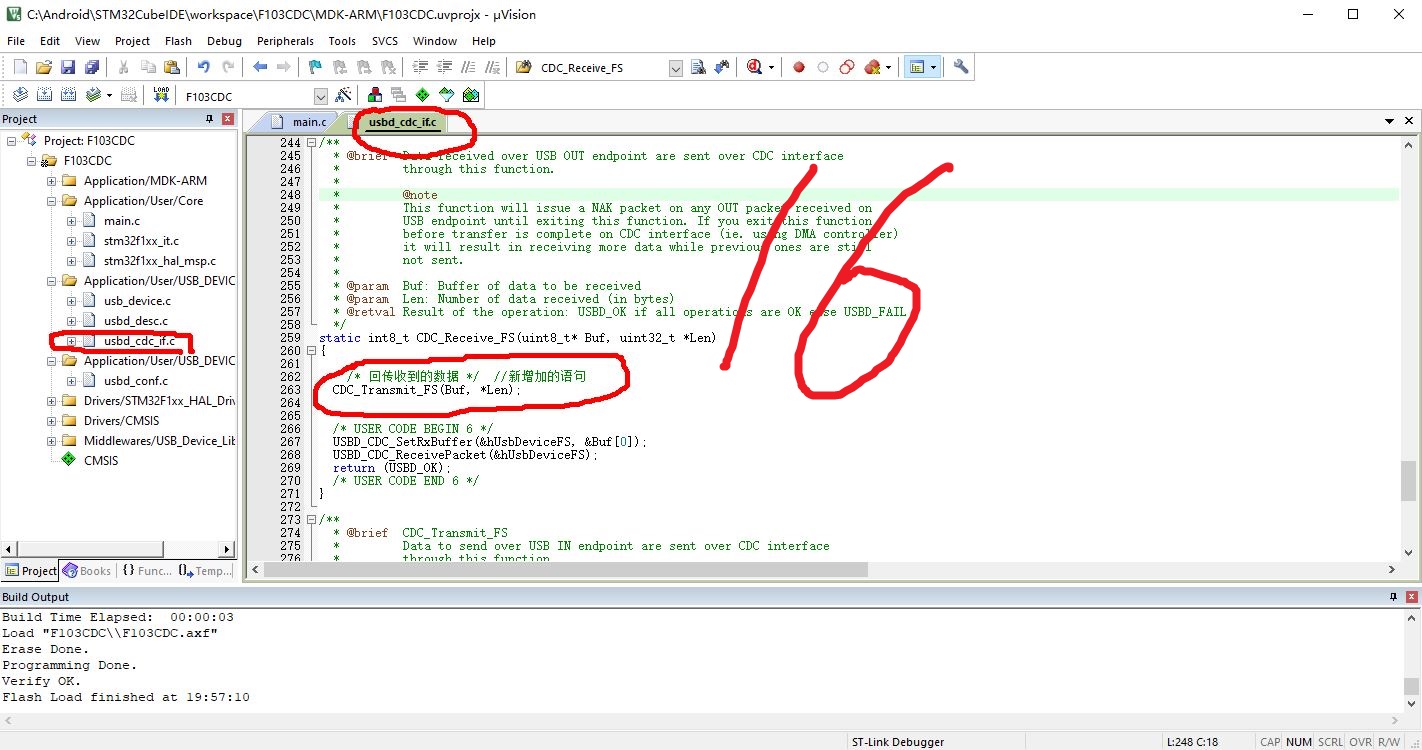

在usbd_cdc_if.c的CDC_Receive_FS中添加回传逻辑：

复制代码

static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)
{
  /* 回传收到的数据 */
  CDC_Transmit_FS(Buf, *Len);

  /* 重新使能接收 */
  USBD_CDC_SetRxBuffer(&hUsbDeviceFS, &Buf[0]);
  USBD_CDC_ReceivePacket(&hUsbDeviceFS);
  return (USBD_OK);
}

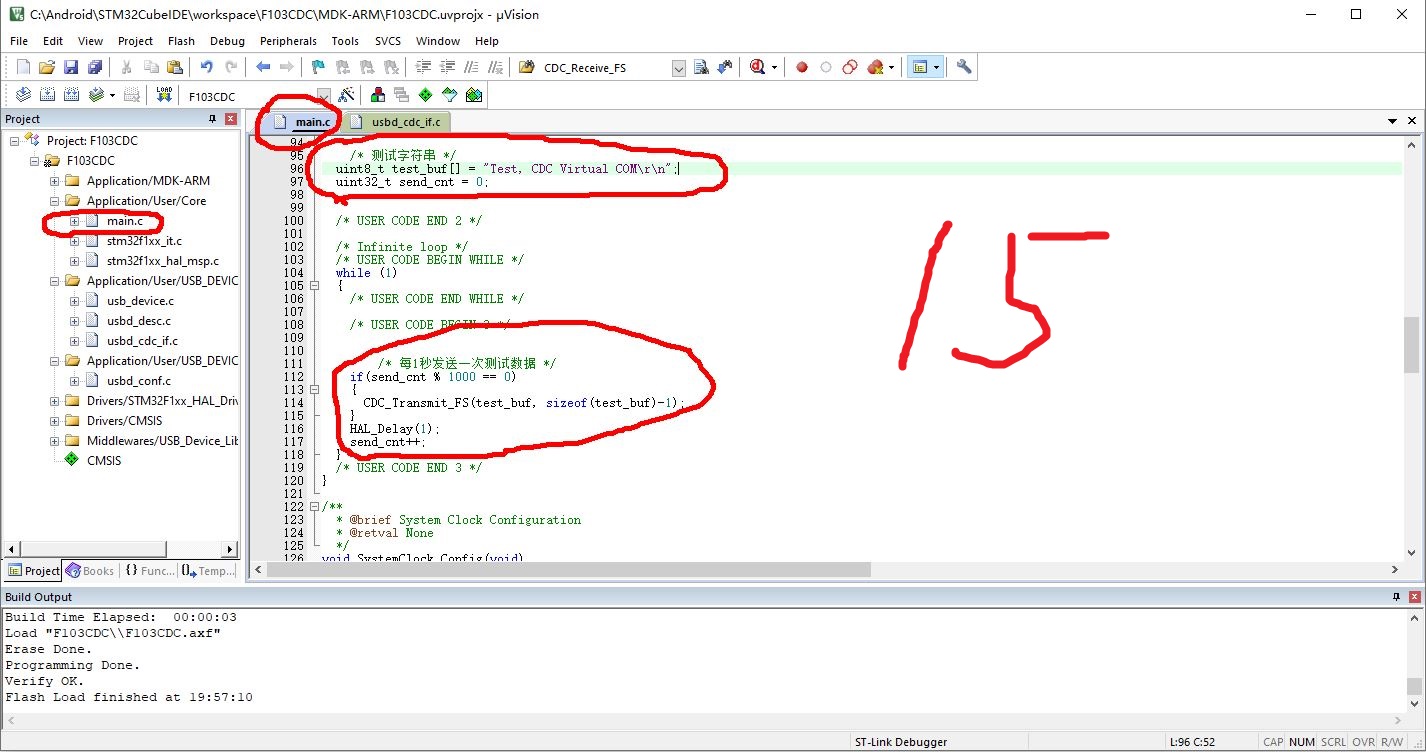

在main.c的主循环中添加周期性发送逻辑

复制代码

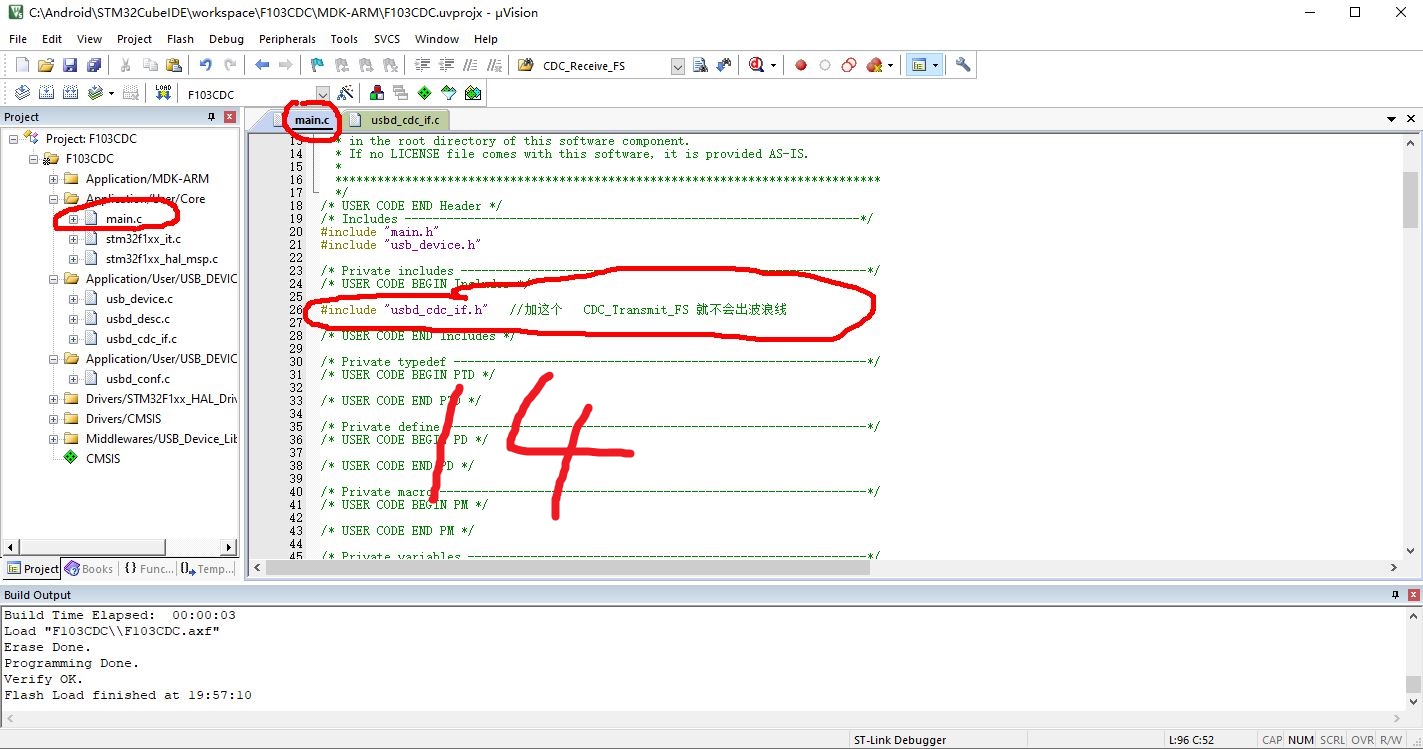

//在mian.c 的前面加 #include "usbd_cdc_if.h"
#include "usbd_cdc_if.h"   //加这个   CDC_Transmit_FS 就不会出波浪线

//程序其他代码

...................


/* 测试字符串 */
  uint8_t test_buf[] = "Hello, CDC Virtual COM!\r\n";
  uint32_t send_cnt = 0;

  while (1)
  {
    /* 每1秒发送一次测试数据 */
    if(send_cnt % 1000 == 0)
    {
      CDC_Transmit_FS(test_buf, sizeof(test_buf)-1);
    }
    HAL_Delay(1);
    send_cnt++;
  }

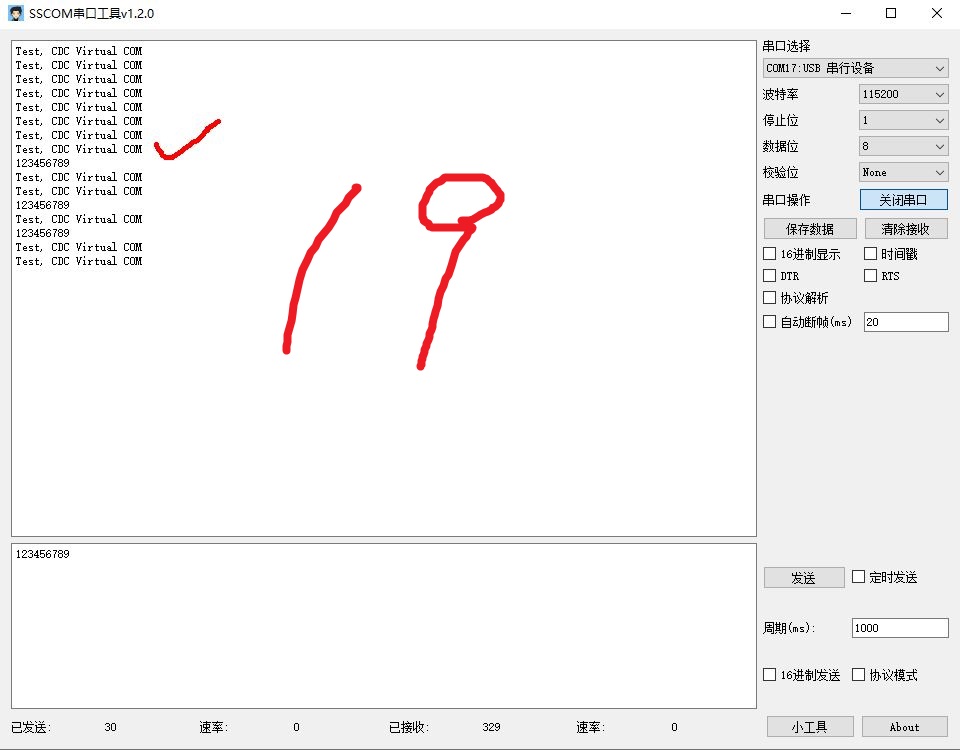

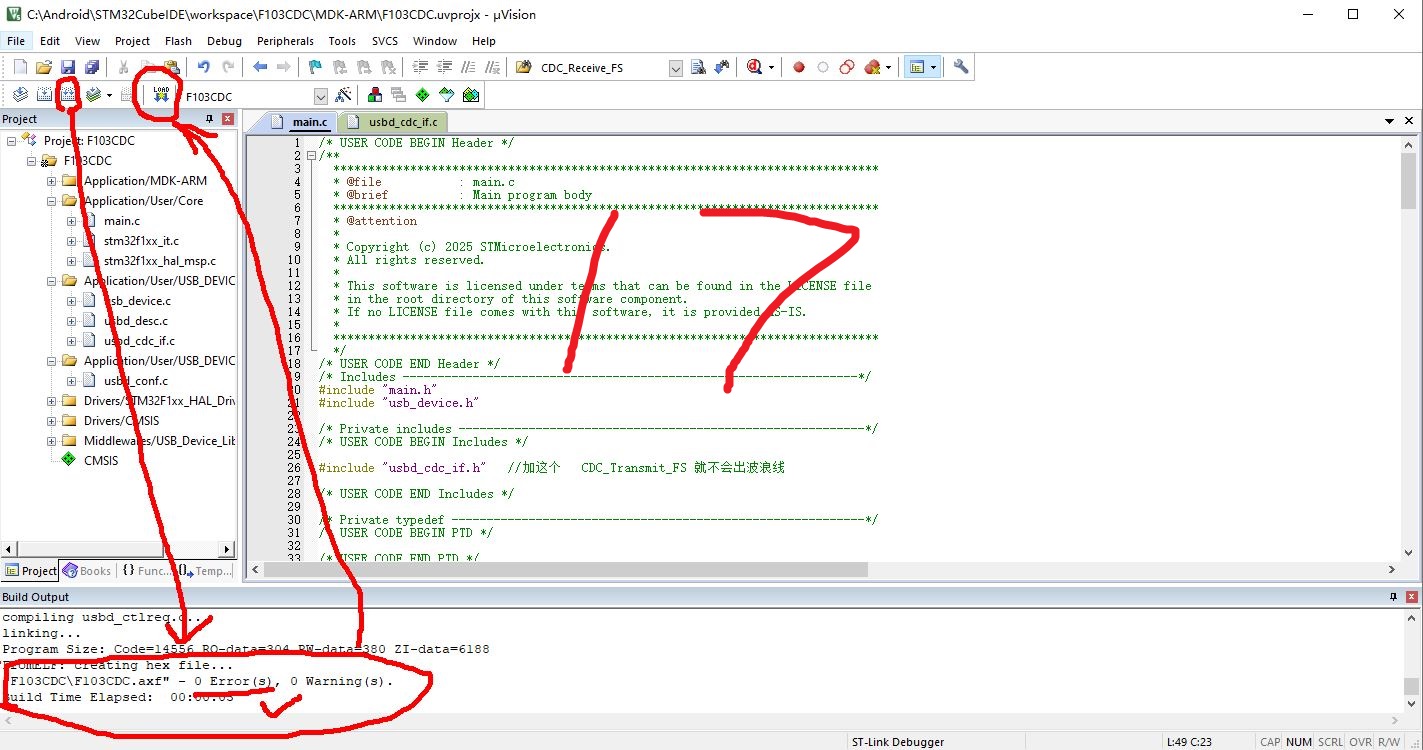

就改这结果地方，编译烧录就可以看到UART的串口通讯的效果

使用软件

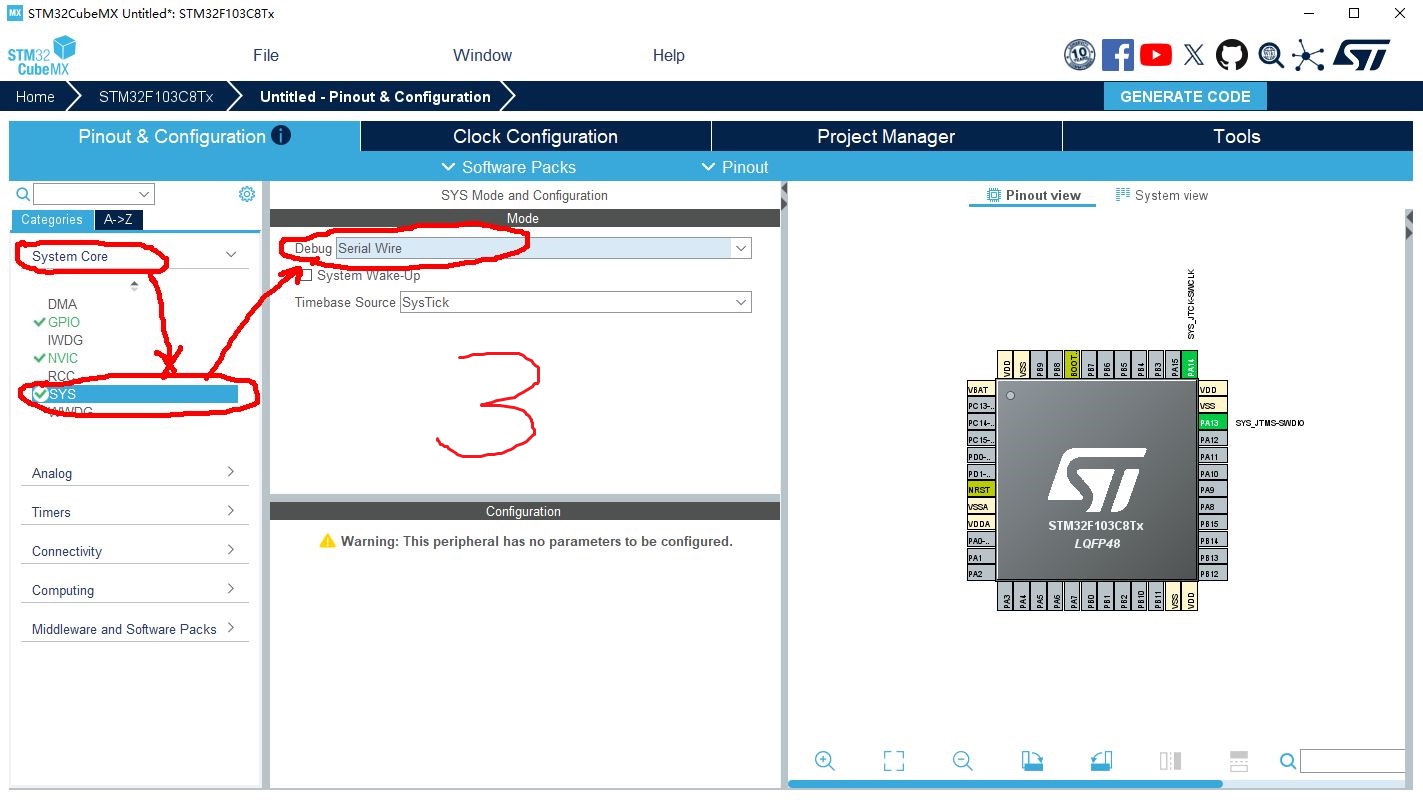

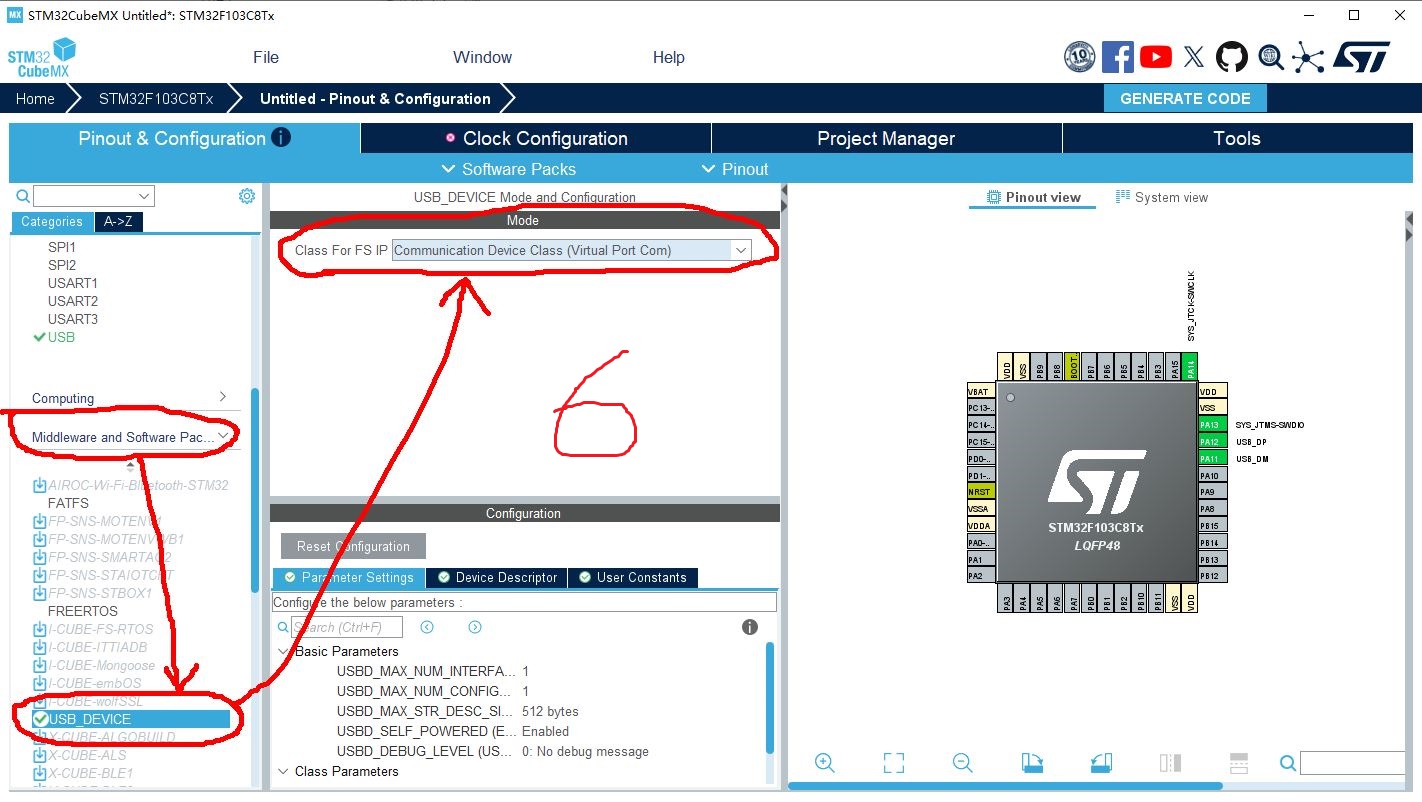

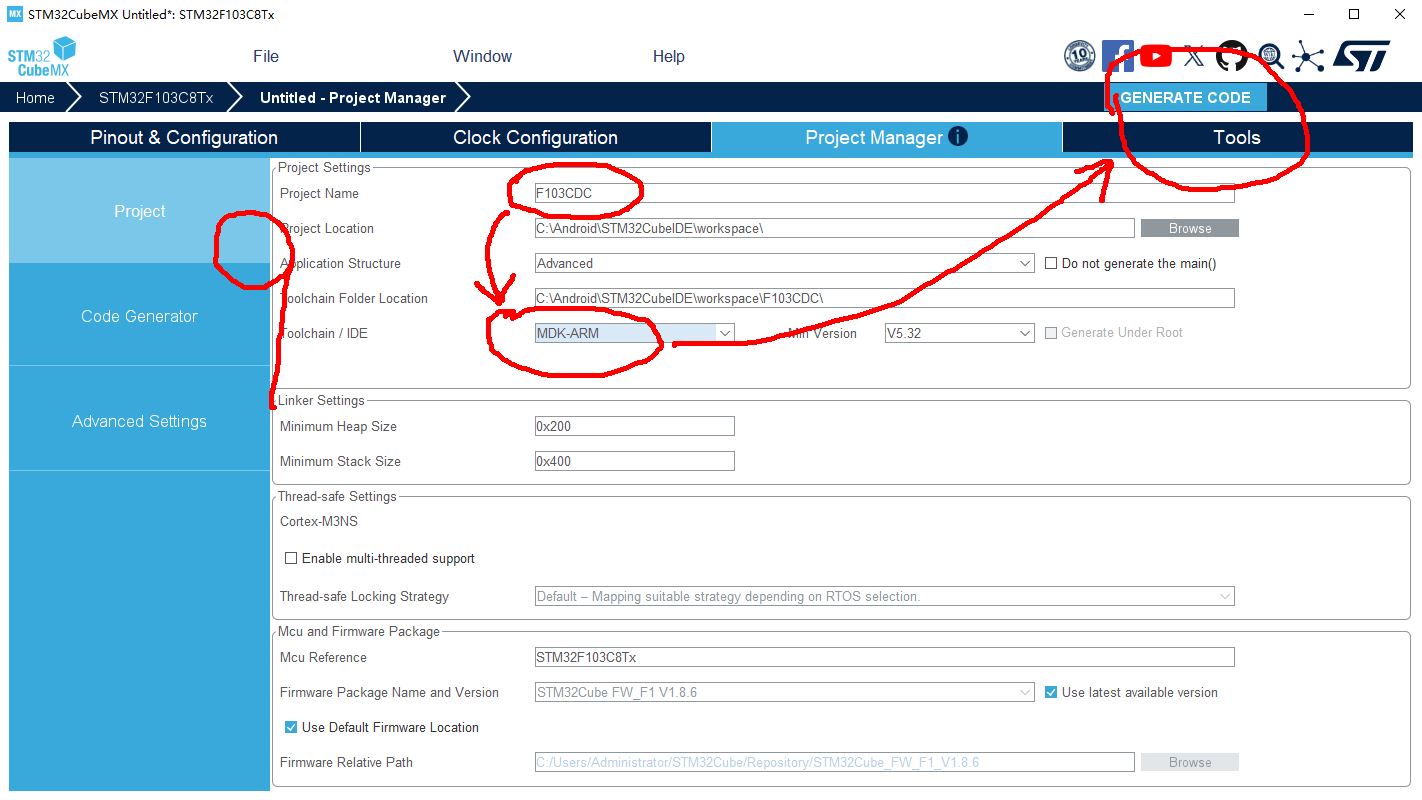

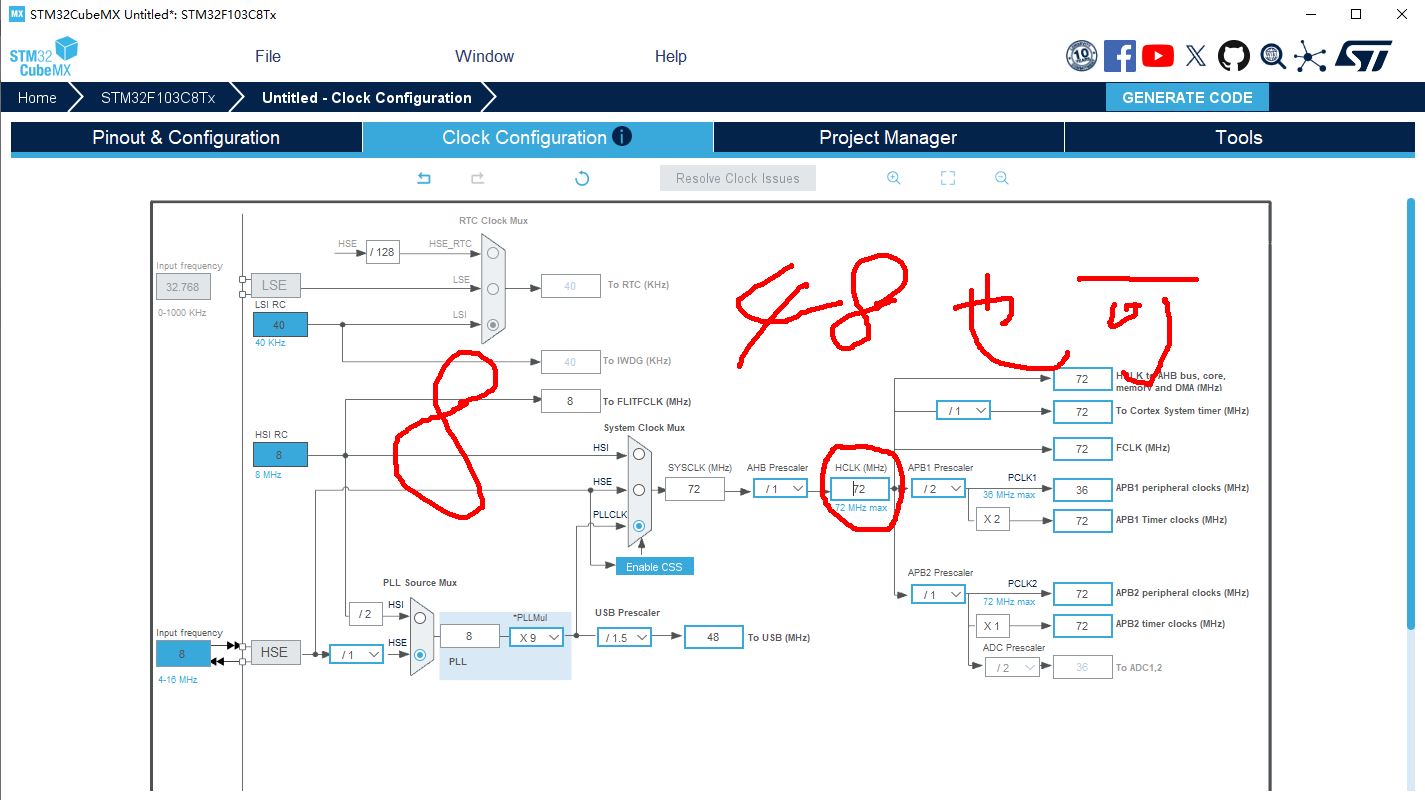

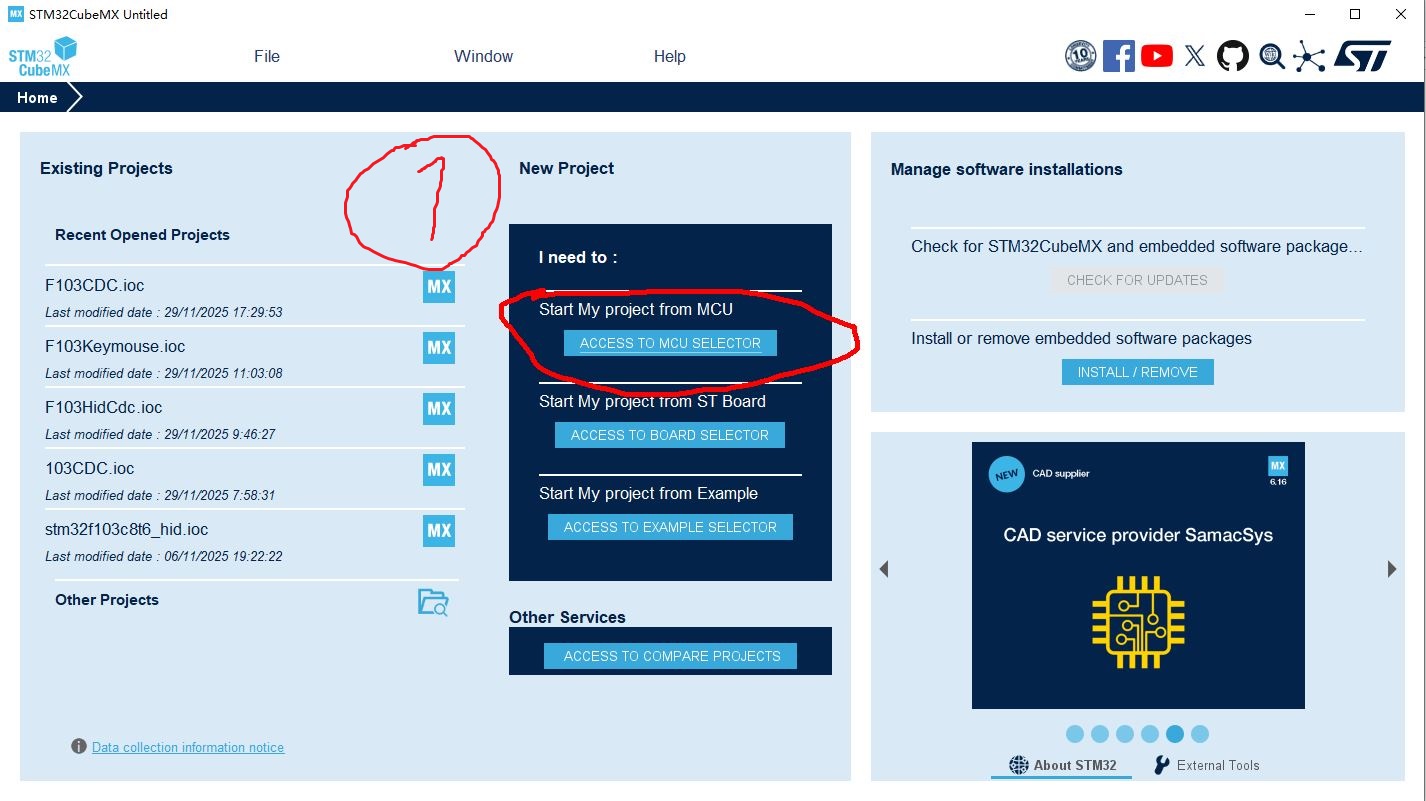

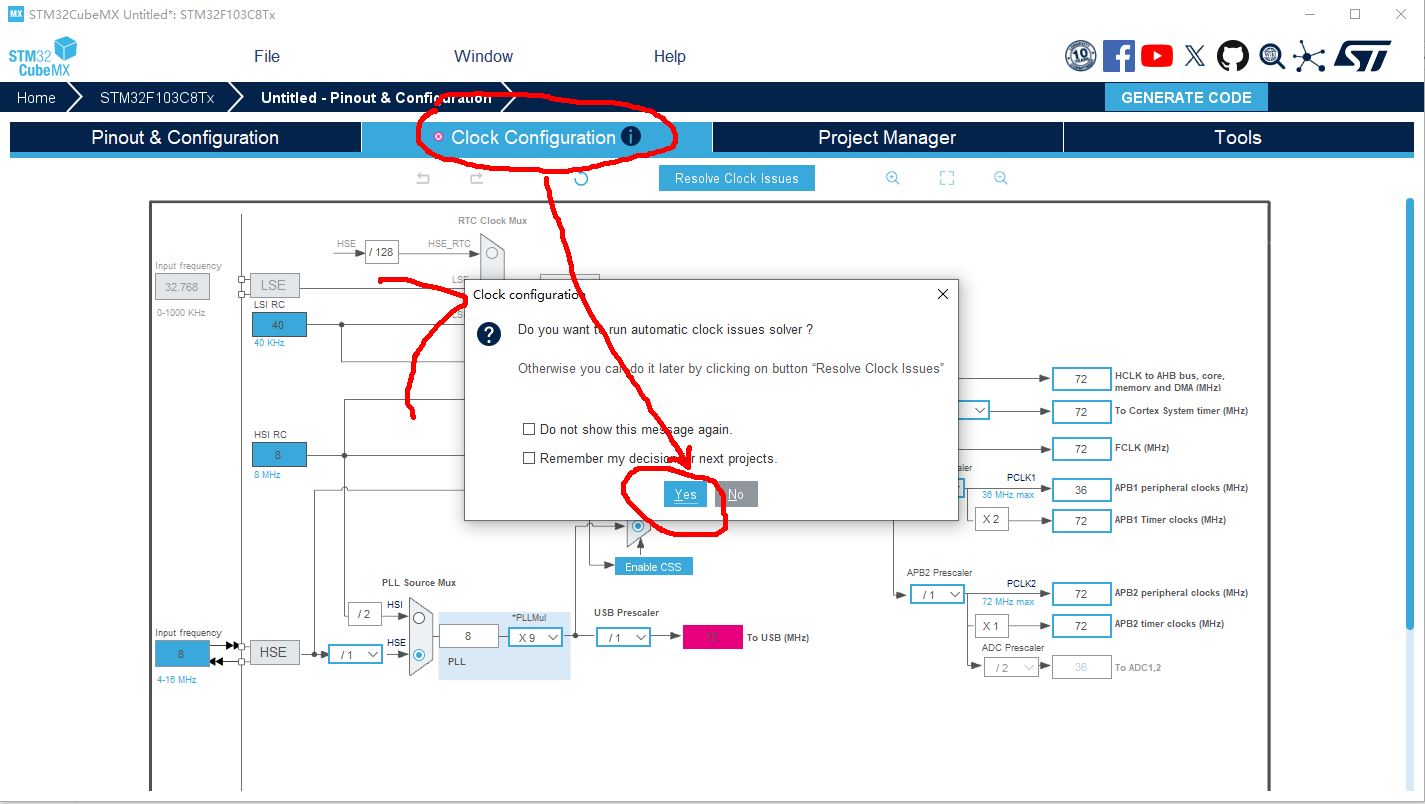

STN32CubeMx V6.9以上

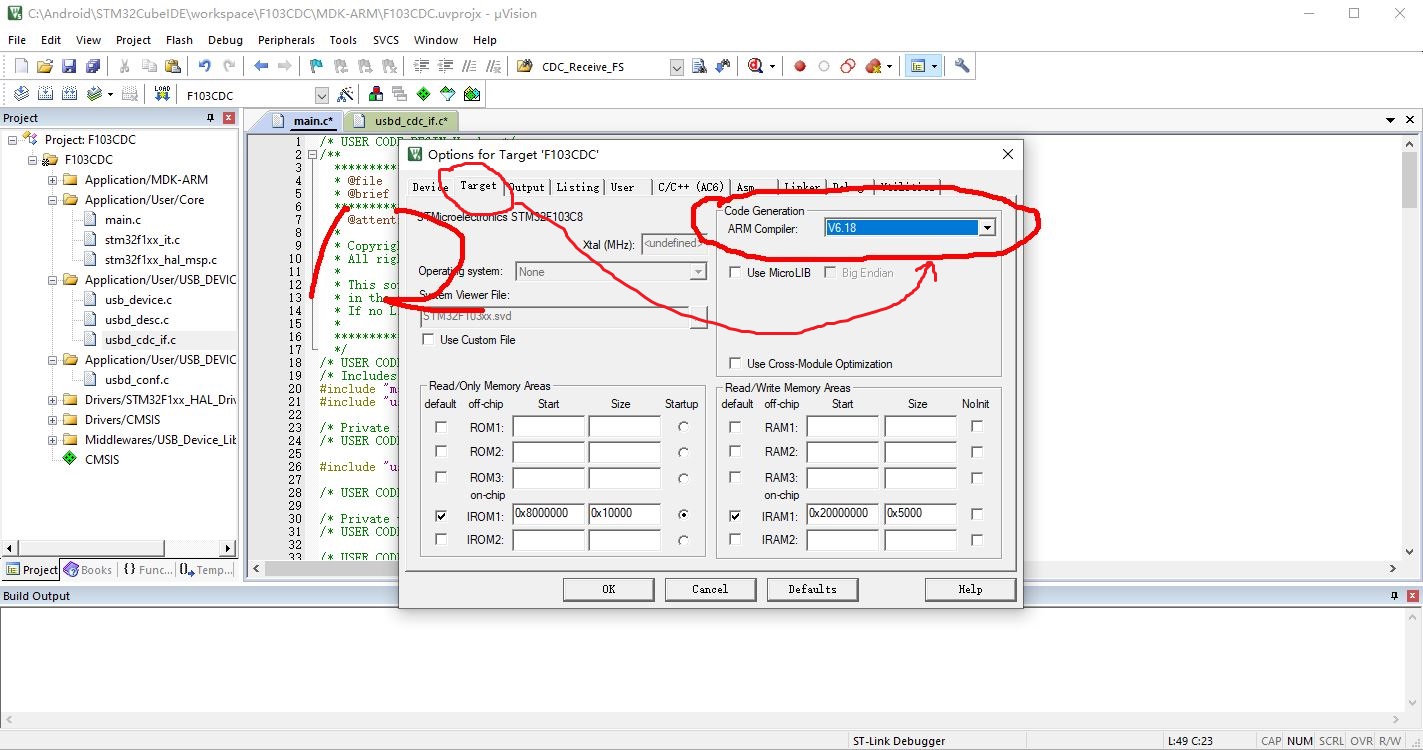

Keil uVision5 v5.37.0.0

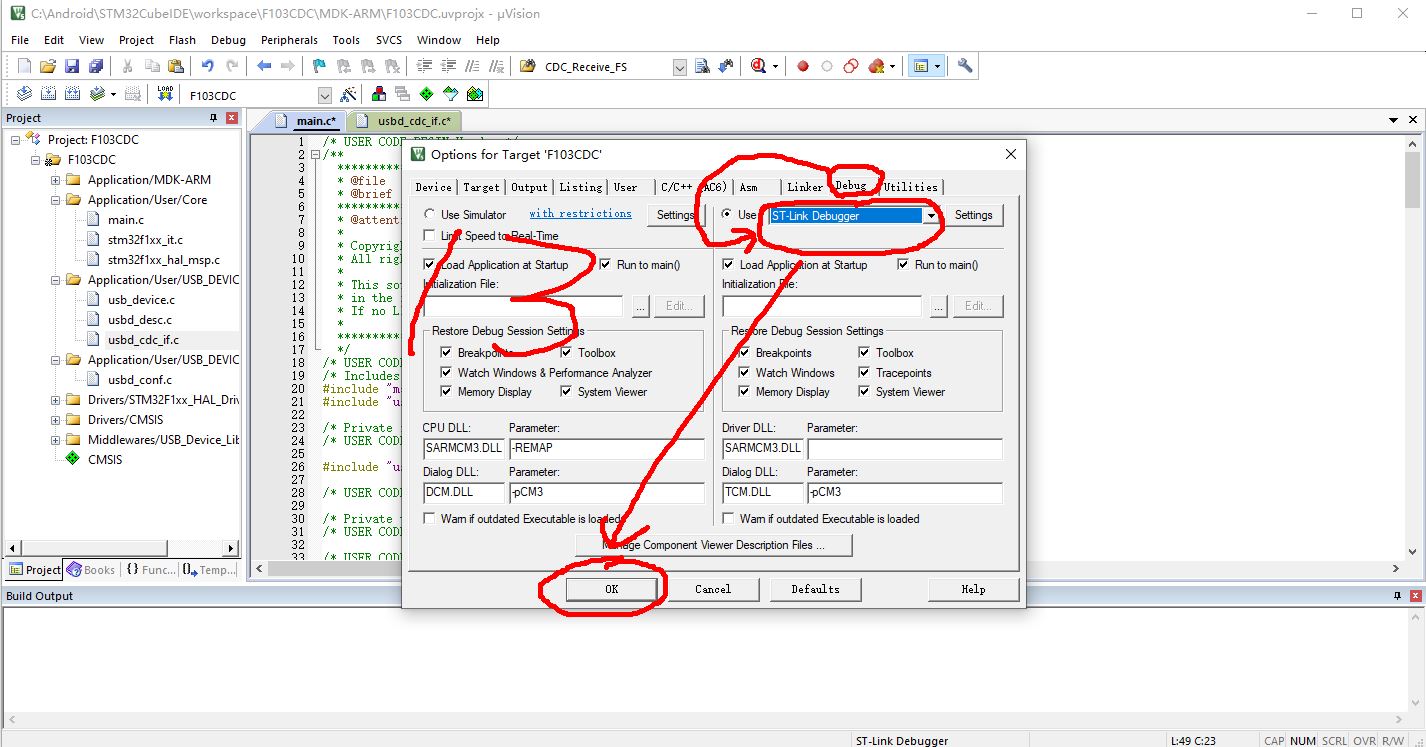

烧录器 ST-LINKV2

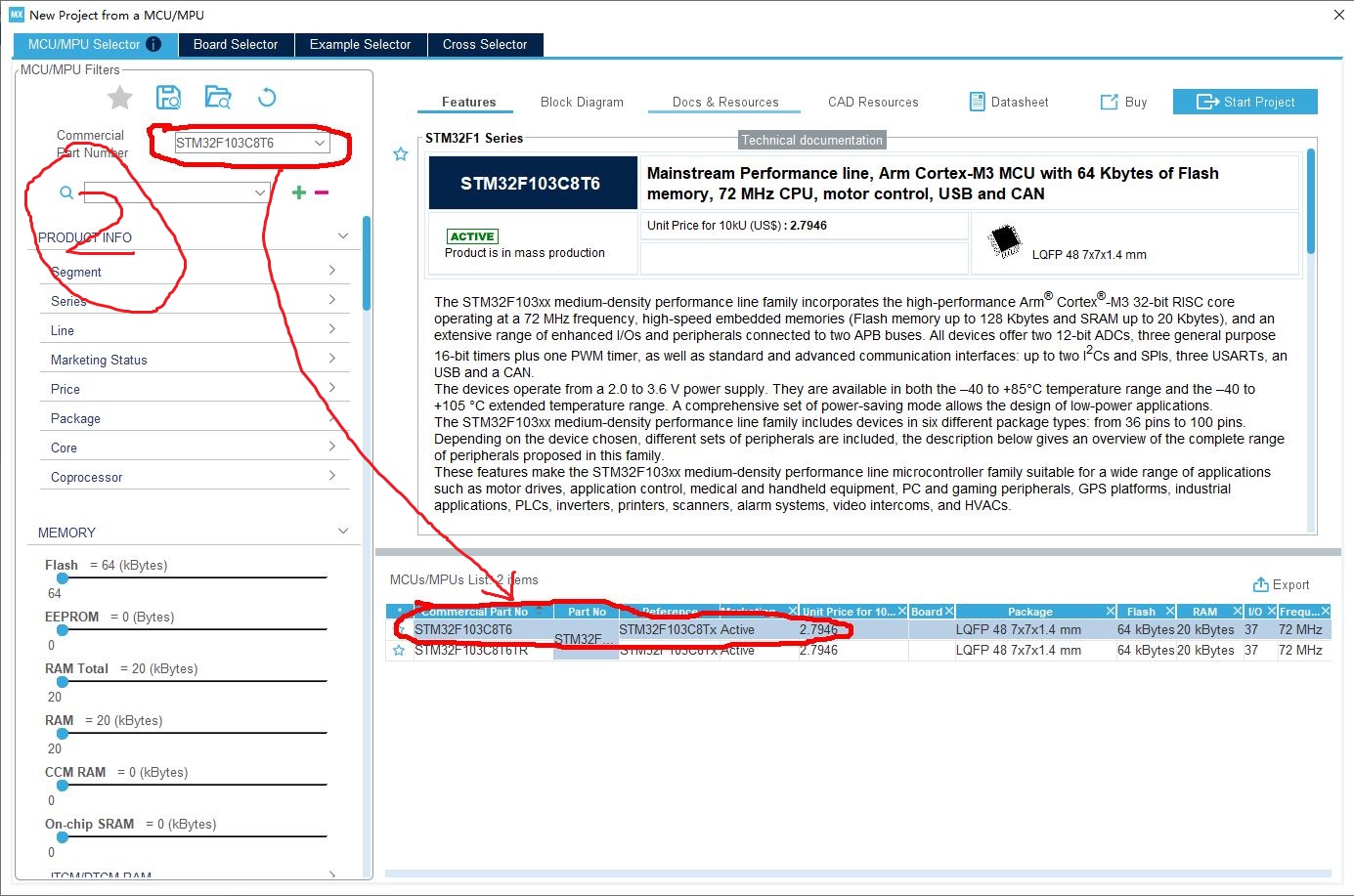

STM32F103C8T6 最小开发板

现在开始

图解 STM32 USB CDC虚拟串口 的实现
