电化学-NanoStat-硬件电路解析（一）
本文主要从硬件部分介绍NanoStat开源代码，让读者能够大致了解硬件电路各部分的具体功能。
文章顶端有开源工程代码下载，或者直接访问原网站链接
1. BOOT 电路解析
✅ 通常 BOOT 的作用（核心功能）
在 ESP32 的电路设计中，BOOT（IO0）引脚用于控制芯片进入"下载模式（Download Mode）"或"正常运行模式（Normal Boot）"。
➤ 作用本质：选择芯片的启动模式
ESP32 在复位（RESET）时，会读取 IO0（BOOT）电平：
① IO0 = 高电平 → 正常运行（从 Flash 启动）
也就是启动用户编写的固件程序。
② IO0 = 低电平 → 进入下载模式
即通过 USB-UART 下载固件的模式。
所以：BOOT 按键 ≈ "让 ESP32 进入程序烧录模式"。

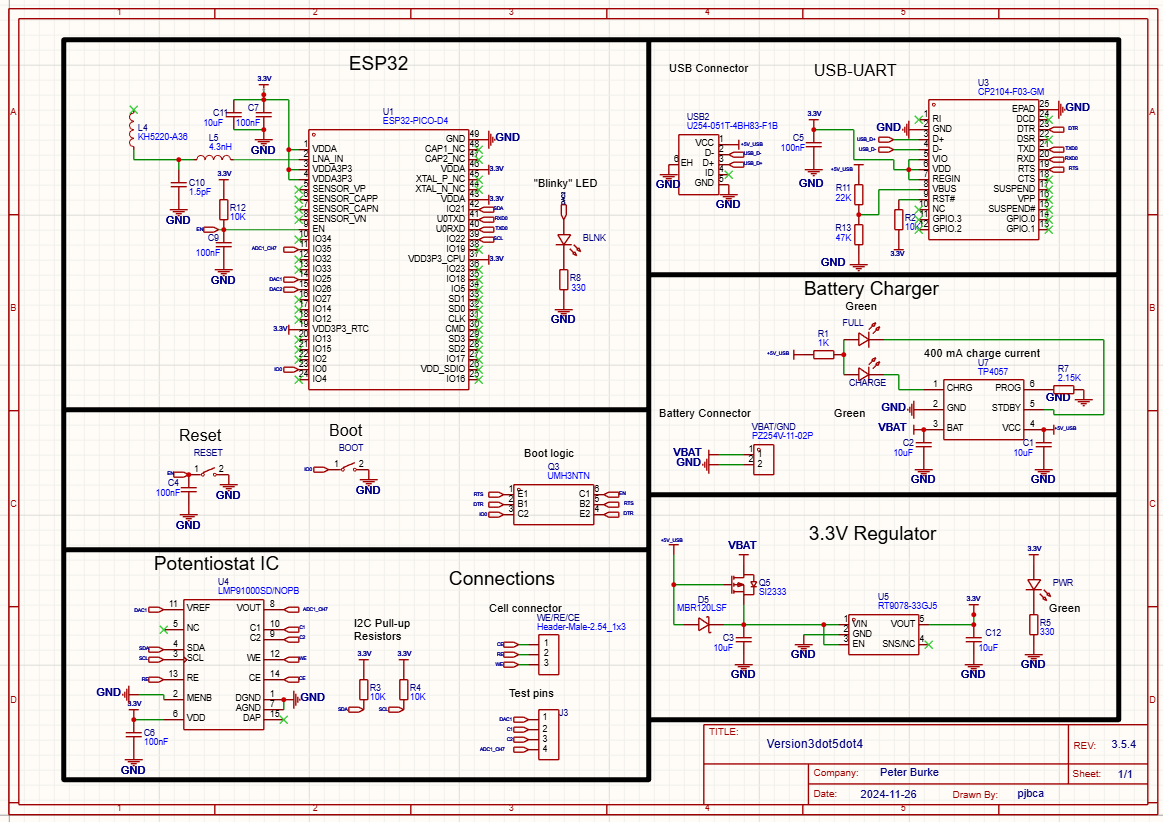

✅ 论文电路图中 BOOT 的实现方式
图中 BOOT 区域分为两部分：
① BOOT 按键（手动控制）
BOOT 按键 --- IO0 --- GND
按下时 IO0 被拉低 → 进入下载模式。
② BOOT LOGIC（自动下载电路）
看到如下关键元件：
- Q3（三极管）
- 来自 USB UART 芯片的 RTS、DTR 信号
- 输出 EN 与 IO0 控制
这是经典的 自动下载电路（Auto Program Circuit）
USB 转串口（如 CP2104）在烧录固件时，会自动控制 RTS（接 EN） 和 DTR（接 IO0），通过 Q3 的电路逻辑：
- 自动拉低 EN → 复位
- 自动拉低 IO0 → 进入 Bootloader
使 ESP32 无需按 BOOT 按键即可自动进入下载模式。
🔍 自动下载过程时序（ESP32 标准）
烧录软件（如 ESP-Tool、Arduino IDE）控制：
| 信号 | 动作 | 目的 |
|---|---|---|
| DTR → 低电平 | 拉低 IO0 | 准备进入下载模式 |
| RTS → 高电平 → 低电平 | 拉低 EN（复位） | 重启芯片 |
复位的瞬间 IO0 为低 → 进入 Download Mode。
⚡ 总结：BOOT 在该电路中的作用
✔ 1. 决定 ESP32 的启动模式
- IO0=高：正常启动
- IO0=低：进入下载模式
✔ 2. 通过按键可手动让 ESP32 进入下载模式
✔ 3. BOOT LOGIC 与 USB-UART 的 RTS/DTR 配合，可实现"自动下载"
无需手动按 BOOT+RESET。
📌 一句话总结
BOOT 引脚（IO0）用于控制 ESP32 是否进入固件下载模式，而 BOOT LOGIC 电路则实现自动进入下载模式，无需按键。
