UVM验证入门(4)-TLM1.0

UVM TLM 1.0：验证组件间通信的基石

1. 概述

在UVM验证方法学中，TLM（Transaction Level Modeling 事务级建模）是组件间通信的核心机制。TLM 1.0是起源于SystemC的一种通信方式，为验证工程师提供了一套标准化的接口，用于组件之间的数据传输和同步。本文将探讨TLM 1.0的核心概念、使用方法和实际应用。

什么是TLM？

TLM是一种基于事务的通信机制，与信号级的通信相比，它具有以下优势：

• 抽象层次更高：不关心具体的信号时序
• 仿真速度更快：减少不必要的事件触发
• 可重用性更好：组件接口标准化
• 调试更简单：事务级别的调试信息

2. TLM 1.0 核心概念

2.1 常用的操作方式

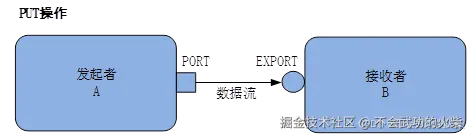

a) put操作

通信的发起者A把一个Transaction发送给B，在这个过程中，A成为"发起者"，B成为"接收者"。A具有的端口称为PORT，B的端口称为EXPORT。此时数据流时从A到B。

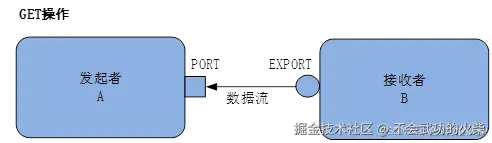

b) get操作

A向B请求一个Transaction。在这个过程中，A依然是"发起者"，B依然是"接收者"，A上的端口依然是PORT，B上的端口依然是EXPORT。在这个过程中，数据流时从B流向A的。PORT和EXPORT体现的是控制流而不是数据流。

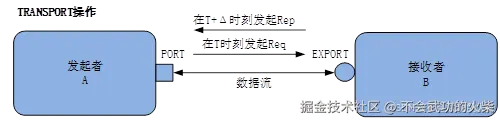

c) transport操作

Transport操作相当于一次PUT操作加一次GET操作，这两次操作A都是"发起者"，B都是"接受者"。A上的端口依然是PORT，B的端口依然是EXPORT。在这个过程中，数据流先从A流向B，在从B流向A。相当于A向B提交了一个请求，而B返回给A一个应答。

2.2 端口类型

TLM 1.0定义了三种主要的端口类型：

a) 端口（Port）

• 发起通信的组件
• 调用TLM方法

b) 导出（Export）

• 中间连接组件
• 传递TLM方法调用

c) 实现（Implementation）

• 最终处理通信的组件
• 实现TLM方法的具体功能

3. 通信接口类型

3.1 常用的port

// 阻塞接口
uvm_blocking_put_port #(T)
uvm_blocking_get_port #(T)
uvm_blocking_peek_port #(T)
uvm_blocking_get_peek_port #(T)
uvm_blocking_transport_port #(REQ,RSP)

// 非阻塞接口
uvm_nonblocking_put_port #(T)
uvm_nonblocking_get_port #(T)
uvm_nonblocking_peek_port #(T)
uvm_nonblocking_get_peek_port #(T)
uvm_nonblocking_transport_port #(REQ,RSP)

// 组合接口
uvm_put_port #(T)
uvm_get_port #(T)
uvm_peek_port #(T)
uvm_get_peek_port #(T)
uvm_transport_port #(REQ,RSP)

其中参数T为要传输的事务类型，参数REQ为请求事务类型，参数RSP为响应事务类型。 阻塞端口操作发起后，会等待直到操作完成（像打电话，不挂断就一直等着对方回应） 非阻塞端口操作发起后，会立即返回（像发短信，发完就继续干别的，不等回复）

3.2 常用的export

与port类似，export有如下接口:

// 阻塞接口
uvm_blocking_put_export #(T)
uvm_blocking_get_export #(T)
uvm_blocking_peek_export #(T)
uvm_blocking_get_peek_export #(T)
uvm_blocking_transport_export #(REQ,RSP)

// 非阻塞接口
uvm_nonblocking_put_export #(T)
uvm_nonblocking_get_export #(T)
uvm_nonblocking_peek_export #(T)
uvm_nonblocking_get_peek_export #(T)
uvm_nonblocking_transport_export #(REQ,RSP)

// 组合接口
uvm_put_export #(T)
uvm_get_export #(T)
uvm_peek_export #(T)
uvm_get_peek_export #(T)
uvm_transport_export #(REQ,RSP)

3.3 常用的imp

imp有如下接口:

// 阻塞接口
uvm_blocking_put_imp #(T,IMP)
uvm_blocking_get_imp #(T,IMP)
uvm_blocking_peek_imp #(T,IMP)
uvm_blocking_get_peek_imp #(T,IMP)
uvm_blocking_transport_imp #(REQ,RSP,IMP)

// 非阻塞接口
uvm_nonblocking_put_imp #(T,IMP)
uvm_nonblocking_get_imp #(T,IMP)
uvm_nonblocking_peek_imp #(T,IMP)
uvm_nonblocking_get_peek_imp #(T,IMP)
uvm_nonblocking_transport_imp #(REQ,RSP,IMP)

// 组合接口
uvm_put_imp #(T,IMP)
uvm_get_imp #(T,IMP)
uvm_peek_imp #(T,IMP)
uvm_get_peek_imp #(T,IMP)
uvm_transport_imp #(REQ,RSP,IMP)

其中参数T、REQ、RSP与port、export定义想通，参数IMP为实现接口的Component。 3种接口的优先级：port->export->imp，高优先级可以连接到低优先级，但是低优先级不能连接到高优先级；同等级的也可以嵌套连接，例如port->port，export也可省略，但是目的端一定为imp。

实际传输时，在port中调用对应的方法，在imp中实现相应的方法，不同端口对应方法如下：

端口类型	方法
阻塞端口
uvm_blocking_put_port	put(t)
uvm_blocking_get_port	get(t)
uvm_blocking_peek_port	peek(t)
uvm_blocking_get_peek_port	get(t),peek(t)
uvm_blocking_transport_port	transport(req,rsp)
非阻塞端口
uvm_nonblocking_put_port	try_put(t),can_put(t)
uvm_nonblocking_get_port	try_get(t),can_get(t)
uvm_nonblocking_peek_port	try_peek(t),can_peek(t)
uvm_nonblocking_get_peek_port	try_get(t),can_get(t),try_peek(t),can_peek(t)
uvm_nonblocking_transport_port	nb_transport(req,rsp)

peek操作只查看数据，不消耗数据，后续可以继续操作，get_peek结合了get和peek的特性 try_*方法，尝试执行操作，成功返回1，失败返回0，can_*方法，查询是否可操作，可操作返回1，否则返回0

4. TLM1.0使用步骤

4.1 端口声明

声明方式如下：

//port声明
class A extends uvm_component;
    `uvm_component_utils(A)

    uvm_blocking_put_port#(my_transaction) a_port;

    function new (string name = "A", uvm_component parent = null);
        super.new(name, parent);
    endfunction

    extern function void build_phase(uvm_phase phase);
    extern task main_phase(uvm_phase phase);

endclass

//export和imp声明
class B extends uvm_component;
    `uvm_component_utils(B)
	C C_inst;
    uvm_blocking_put_export#(my_transaction) b_export;

    function new (string name = "B", uvm_component parent = null);
        super.new(name, parent);
    endfunction

    extern function void build_phase(uvm_phase phase);
    extern task main_phase(uvm_phase phase);

endclass

class C extends uvm_component;
    `uvm_component_utils(C)

    uvm_blocking_put_export#(my_transaction) c_export;
    uvm_blocking_put_export#(my_transaction,C) c_imp;

    function new (string name = "C", uvm_component parent = null);
        super.new(name, parent);
    endfunction

    extern function void build_phase(uvm_phase phase);
    extern task main_phase(uvm_phase phase);

endclass

4.2 创建实例

创建实例方式如下：

//port实例
    function void A::build_phase(uvm_phase phase);
        super.build_phase(phase);
        a_port = new("a_port",this);
    endfunction

//export实例
    function void B::build_phase(uvm_phase phase);
        super.build_phase(phase);
        b_export = new("b_export",this);
        C_inst = B::type_id::create("C_inst",this);
    endfunction

//export和imp实例
    function void C::build_phase(uvm_phase phase);
        super.build_phase(phase);
        c_export = new("c_export",this);
        c_imp = new("c_imp",this);
    endfunction

4.3 实现方法

如果实现的连接关系a_port->b_export->c_export->c_imp，则在类C中实现方法：

    function void C::put(my_transaction tr);
        `uvm_info("C","put a transaction",UVM_LOW)
        tr.print();
    endfunction

4.4 连接端口

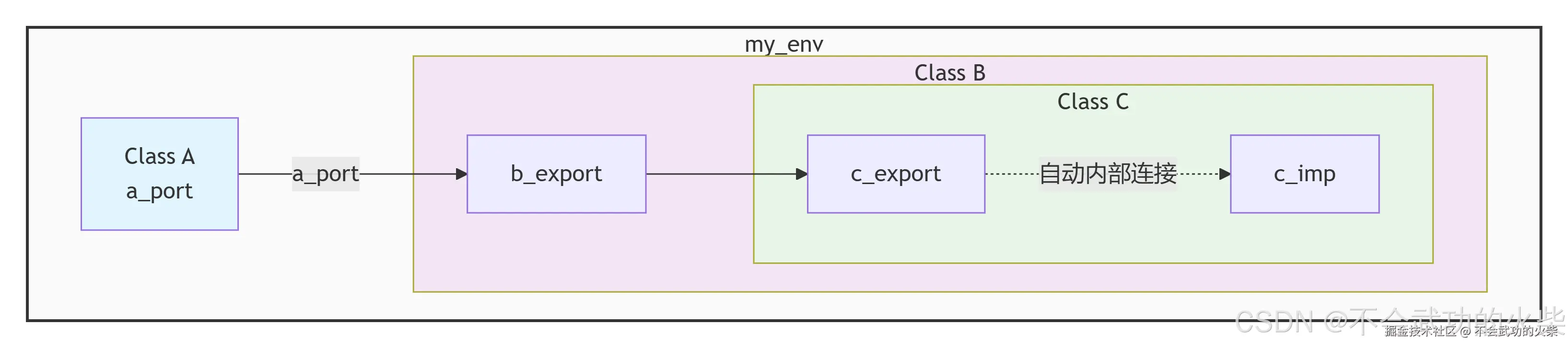

如果连接关系如下图，需要再my_env中连接port->export，在Class B 中连接b_export->c_export。

function  void my_env::connect_phase(uvm_phase phase)
	super.connect_phase(phase);
	A_inst.a_port.connect(B_inst.b_export);
endfunction

function void B:connect_phase(uvm_phase phase);
	super.connect_phase(phase);
	this.b_export.connect(C_inst.c_export)
endfunction

5. TLM1.0常见的应用场景

5.1 analysis端口介绍

Analysis端口是UVM TLM通信机制中的一种特殊类型。与传统的阻塞或非阻塞端口不同，analysis端口具有独特的广播特性，允许单个生产者向多个消费者同时发送数据，而无需知道消费者的具体身份和数量。

• 单向广播：一个analysis端口可以连接多个接收端
• 非阻塞：写入操作立即返回，不等待处理
• 无返回值：不返回任何状态或数据
• 常用于：监测数据分发、覆盖率收集、记分板更新
• 接收方通过实现 write() 方法接收数据

5.2 monitor与reference model/scoreboard的传输

在UVM验证环境中，Monitor负责监视DUT的接口信号并将其转换为事务级数据，然后通过TLM端口将这些数据传输给其他验证组件。这种传输机制是验证环境数据流的核心环节。

Monitor到Reference Model的数据流   Monitor捕获DUT接口上的事务后，通过analysis端口将事务广播给Reference Model。Reference Model接收到这些激励事务后，会根据设计规范计算出预期的响应结果。这个过程模拟了理想情况下DUT应该具有的行为，为后续的验证比较提供基准。

class my_monitor extends uvm_monitor;
    uvm_analysis_port #(my_transaction) mon_analysis_port;

    virtual task run_phase(uvm_phase phase);
        forever begin
            my_transaction tx;
            // 捕获DUT事务
            tx = capture_transaction();
            // 广播到所有连接的组件
            mon_analysis_port.write(tx);
        end
    endtask
endclass

class reference_model extends uvm_component;
    uvm_analysis_imp #(my_transaction, reference_model) analysis_imp;

    // 必须实现write方法
    virtual function void write(my_transaction tx);
        // 根据输入事务计算预期输出
        my_transaction expected = predict_output(tx);
        // 将预期结果发送到scoreboard
        result_analysis_port.write(expected);
    endfunction
endclass

Monitor到Scoreboard的数据流   Monitor同时也会将捕获的实际事务发送给Scoreboard。Scoreboard作为验证环境的核心检查组件，负责比较实际结果与预期结果。通常，Scoreboard会实现两个analysis imp端口：一个用于接收Monitor发送的实际事务，另一个用于接收Reference Model发送的预期事务。通过对比这两组数据，Scoreboard可以自动判断DUT的功能是否正确。

class scoreboard extends uvm_component;
    uvm_analysis_imp #(my_transaction, scoreboard) actual_imp;
    uvm_analysis_imp #(my_transaction, scoreboard) expected_imp;

    // 存储实际和预期事务的队列
    my_transaction actual_queue[$];
    my_transaction expected_queue[$];

    virtual function void write(my_transaction tx);
        // 根据端口区分实际和预期数据
        if (this.actual_imp != null)
            actual_queue.push_back(tx);
        else
            expected_queue.push_back(tx);

        // 进行比较检查
        check_match();
    endfunction
endclass

scoreboard需要接收两路数据，一路来自monitor，一路来自reference model，对于一个imp而言，必须在其实例化的uvm_component中定义一个write函数，现在scoreboard接收两路数据，但是write函数只有一个，通过使用uvm_analysis_imp_decl来解决这个问题

`uvm_analysis_imp_decl(_monitor)
`uvm_analysis_imp_decl(_model)
class my_scoreboard extends uvm_scoreboard;
	my_transaction expect_queue[$];

	uvm_analysis_imp_monitor#(my_transaction, my_scoreboard) monitor_imp;
	uvm_analysis_imp_model#(my_transaction,my_scoreboard) model_imp;

	extern function void write_monitor(my_transaction tr);
	extern function void write_model(my_transaction tr);
	extern virtual task main_phase(uvm_phase phase);
endclass

数据同步机制   由于实际事务和预期事务可能在不同的时间到达Scoreboard，通常需要设计巧妙的同步机制。常见的做法包括使用事务ID进行匹配、基于时间戳的对比，或者使用TLM FIFO来缓冲数据以确保比较的准确性。

5.3 sequencer与driver的传输

Sequencer和Driver之间的TLM通信是UVM验证平台中sequence机制的核心，这种通信模式实现了测试用例与DUT驱动逻辑的分离，大大提高了测试的可重用性和灵活性。 sequencer与Driver的传输需具有以下特性：

• 阻塞获取：Driver等待Sequencer提供序列项
• 完成确认：Driver必须告知Sequencer事务已完成
• 响应机制：可选地返回响应数据
• 序列控制：支持序列的暂停、停止等控制

无法使用简单的get()或put（）实现，因此设计了专用的通信端口seq_item_port，其包含的方法：get_next_item()，item_done()，put_response()。   sequencer与Driver的通过seq_item_port传输,可通过以下步骤实现

1. 声明，定义Driver组件时已经从父类继承，可以直接使用

// 在 uvm_driver 中自动拥有：
// uvm_seq_item_pull_port #(REQ, RSP) seq_item_port
class my_driver extends uvm_driver #(my_transaction);
    // 不需要手动声明 seq_item_port
    // 它已经从 uvm_driver 基类继承
endclass

2. 连接

class my_agent extends uvm_agent;
    my_driver    driver;
    my_sequencer sequencer;

    function void connect_phase(uvm_phase phase);
        // 连接 driver 的 seq_item_port 到 sequencer 的 seq_item_export
        driver.seq_item_port.connect(sequencer.seq_item_export);
    endfunction
endclass

3. 实现方法

class my_driver extends uvm_driver #(my_transaction);
    virtual task run_phase(uvm_phase phase);
        forever begin
            // 实现协议方法调用
            seq_item_port.get_next_item(req);
            // ... 驱动逻辑 ...
            seq_item_port.item_done();
        end
    endtask
endclass

5.4 tlm_fifo的使用场景

TLM FIFO是UVM提供的一种特殊组件，它在TLM端口之间充当缓冲区，主要用于解决验证组件间速度不匹配、实现数据暂存和提供额外的同步点。

class my_env extends uvm_env;
    my_monitor monitor;
    scoreboard sb;
    uvm_tlm_fifo #(my_transaction) tlm_fifo;

    virtual function void build_phase(uvm_phase phase);
        monitor = my_monitor::type_id::create("monitor", this);
        sb = scoreboard::type_id::create("sb", this);
        tlm_fifo = new("tlm_fifo", this);
    endfunction

    virtual function void connect_phase(uvm_phase phase);
        // Monitor快速写入FIFO
        monitor.mon_analysis_port.connect(tlm_fifo.analysis_export);

        // Scoreboard按自己的速度从FIFO读取
        tlm_fifo.blocking_get_port.connect(sb.get_export);
    endfunction
endclass

• 作用：解决生产者和消费者速率不匹配的问题
• 特点：提供数据缓冲功能，自动处理读写同步，支持多种访问方式
• 应用场景：Monitor 采集数据快于 Scoreboard 处理速度时，不同时钟域组件间的数据传递，需要数据排队处理的场景

6 总结

TLM 1.0作为UVM验证环境中的通信骨干，提供了灵活而强大的组件间交互机制。通过合理使用不同类型的TLM接口，可以构建出高效、可重用的验证组件。掌握TLM 1.0不仅有助于理解UVM的通信机制，也是构建复杂验证环境的基础技能。   在实际项目中，建议根据具体的通信需求选择合适的TLM接口，并遵循统一的连接规范，这样才能构建出稳定可靠的验证环境。
